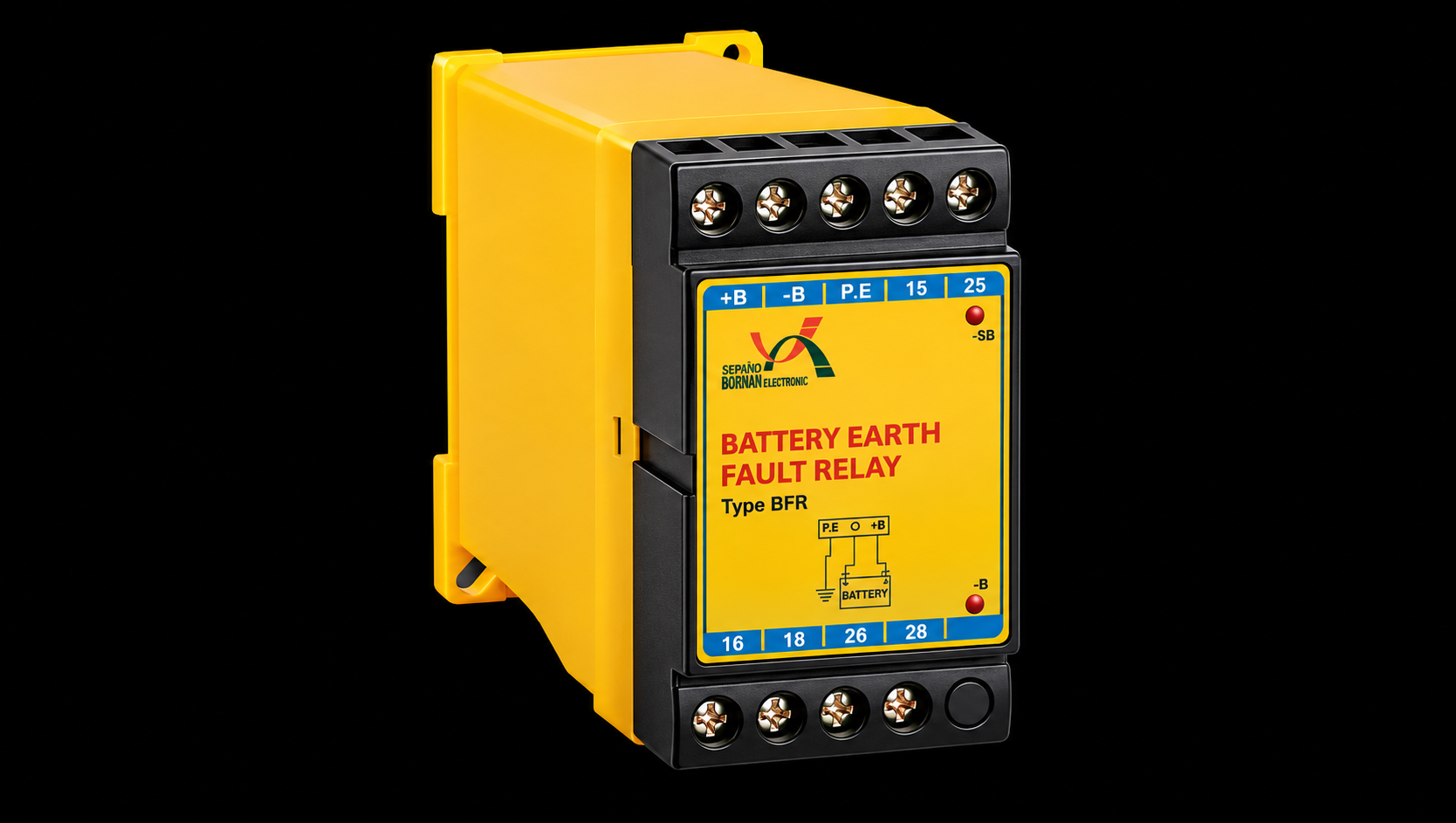

رله ارت فالت باتری BFR برنا الکترونیک یک رله حفاظتی و کنترلی برای پایش وضعیت عایقی مدارهای DC و تشخیص اتصال ناخواسته قطب‌های مثبت و منفی باتری به زمین است. این تجهیز با هدف افزایش ایمنی و قابلیت اطمینان سیستم‌های باتری DC طراحی شده و در صورت ایجاد اتصال بین قطب مثبت یا منفی باتری و زمین، خطای مربوطه را شناسایی و از طریق خروجی رله و چراغ نشانگر اعلام می‌کند.
مدل BFR در رده رله‌های خاص برنا الکترونیک قرار می‌گیرد و برای سیستم‌هایی که از بانک باتری DC استفاده می‌کنند، گزینه‌ای مناسب برای مانیتورینگ خطای اتصال زمین باتری (Battery Earth Fault) محسوب می‌شود. این رله با تغذیه 24، 48 یا 110 ولت DC قابل استفاده است.
نحوه عملکرد BFR به این صورت است که مدار باتری از طریق ترمینال‌های مربوط به B+ و B- به دستگاه متصل شده و اتصال زمین یا بدنه نیز به ترمینال P.E وصل می‌شود. در حالت عادی، زمانی که اتصال ناخواسته‌ای بین قطب‌های باتری و زمین وجود نداشته باشد، نشانگرهای خطا خاموش هستند و رله‌ها در وضعیت عادی خود قرار دارند.
اگر قطب مثبت باتری (B+) به زمین متصل شود، دستگاه خطای مربوط به B+ را تشخیص داده و نشانگر +B روشن می‌شود. هم‌زمان رله مربوط به خطای قطب مثبت تغییر وضعیت می‌دهد و می‌توان از کنتاکت آن در مدار فرمان برای اعلام هشدار یا اجرای فرمان کنترلی استفاده کرد.
در صورت اتصال قطب منفی باتری (B-) به زمین نیز نشانگر -B فعال شده و رله مربوط به خطای قطب منفی تغییر وضعیت می‌دهد. پس از برطرف شدن اتصال زمین، نشانگر خطا خاموش شده و رله به وضعیت اولیه بازمی‌گردد.
| مشخصه | مقدار |
|---|---|
| برند هربسته |
برنا الکترونیک 20 |
| مدل | BFR |
| نوع تجهیز | رله ارت فالت باتری |
| نام انگلیسی | Battery Earth Fault Relay |
| نوع تغذیه | DC |
| ولتاژ تغذیه | 24، 48 و 110 ولت DC |
| عملکرد حفاظتی | تشخیص اتصال قطب مثبت یا منفی باتری به زمین |
| تشخیص خطای مثبت | B+ |
| تشخیص خطای منفی | B- |
| تعداد خروجی رله | 2 رله |
| نوع کنتاکت خروجی | Single C/O |
| جریان کنتاکت | 6A در 220VAC / 6A در 28VDC |
| درجه حفاظت | IP20 |
| ابعاد | 108×45×80 میلی‌متر |
| کاربرد | پایش و حفاظت مدارهای باتری DC |
مشخصات فوق بر اساس اطلاعات منتشرشده برای مدل BFR گردآوری شده است.
رله ارت فالت باتری BFR دارای ترمینال‌های مجزا برای اتصال باتری، زمین و خروجی‌های مربوط به خطا است.
اتصالات اصلی:
کنتاکت‌های خروجی را می‌توان متناسب با طراحی مدار فرمان در مسیر کنترل قرار داد؛ برای مثال برای فعال کردن آژیر، اعلام خطا یا قطع و وصل فرمان کنتاکتور اصلی مورد استفاده قرار می‌گیرند.
رله BFR برنا الکترونیک در سیستم‌هایی که وجود اتصال ناخواسته بین مدار DC و زمین می‌تواند موجب ایجاد خطا یا کاهش ایمنی سیستم شود، کاربرد دارد. از جمله کاربردهای این رله می‌توان به موارد زیر اشاره کرد:
یکی از مزیت‌های مهم BFR این است که خطای اتصال زمین را تنها به‌صورت یک وضعیت کلی اعلام نمی‌کند، بلکه امکان تشخیص جداگانه اتصال قطب مثبت و قطب منفی باتری به زمین را فراهم می‌کند. وجود دو رله مستقل و دو نشانگر مجزا باعث می‌شود محل نوع خطا سریع‌تر مشخص شود و بتوان از خروجی هر خطا در مدار فرمان استفاده کرد.
این ویژگی در سیستم‌هایی که استمرار عملکرد مدار DC اهمیت دارد، برای پایش وضعیت و ارسال فرمان هشدار می‌تواند کاربردی باشد.
رله خاص ارت فالت باتری 24 تا 110 ولت DC مدل BFR برنا الکترونیک یک تجهیز حفاظتی برای تشخیص اتصال ناخواسته قطب‌های مثبت و منفی باتری به زمین است. این محصول با تغذیه 24، 48 و 110 ولت DC، دو رله خروجی مستقل و دو نشانگر خطای +B و -B، امکان پایش وضعیت مدار باتری و ارسال فرمان به مدار کنترل یا هشدار را فراهم می‌کند.
اگر برای تابلو برق، بانک باتری، سیستم کنترل DC یا تجهیزات صنعتی به یک رله ارت فالت باتری نیاز دارید، مدل BFR برنا الکترونیک با ساختار دوکاناله برای تشخیص خطاهای اتصال زمین مثبت و منفی قابل استفاده است.
رله ارت فالت باتری BFR برنا الکترونیک | 24 تا 110 ولت DC
خرید رله خاص ارت فالت باتری BFR برنا الکترونیک با تغذیه 24، 48 و 110 ولت DC، دارای دو رله مجزا و نشانگر خطای اتصال مثبت و منفی باتری به زمین.
5,400,000 تومان
