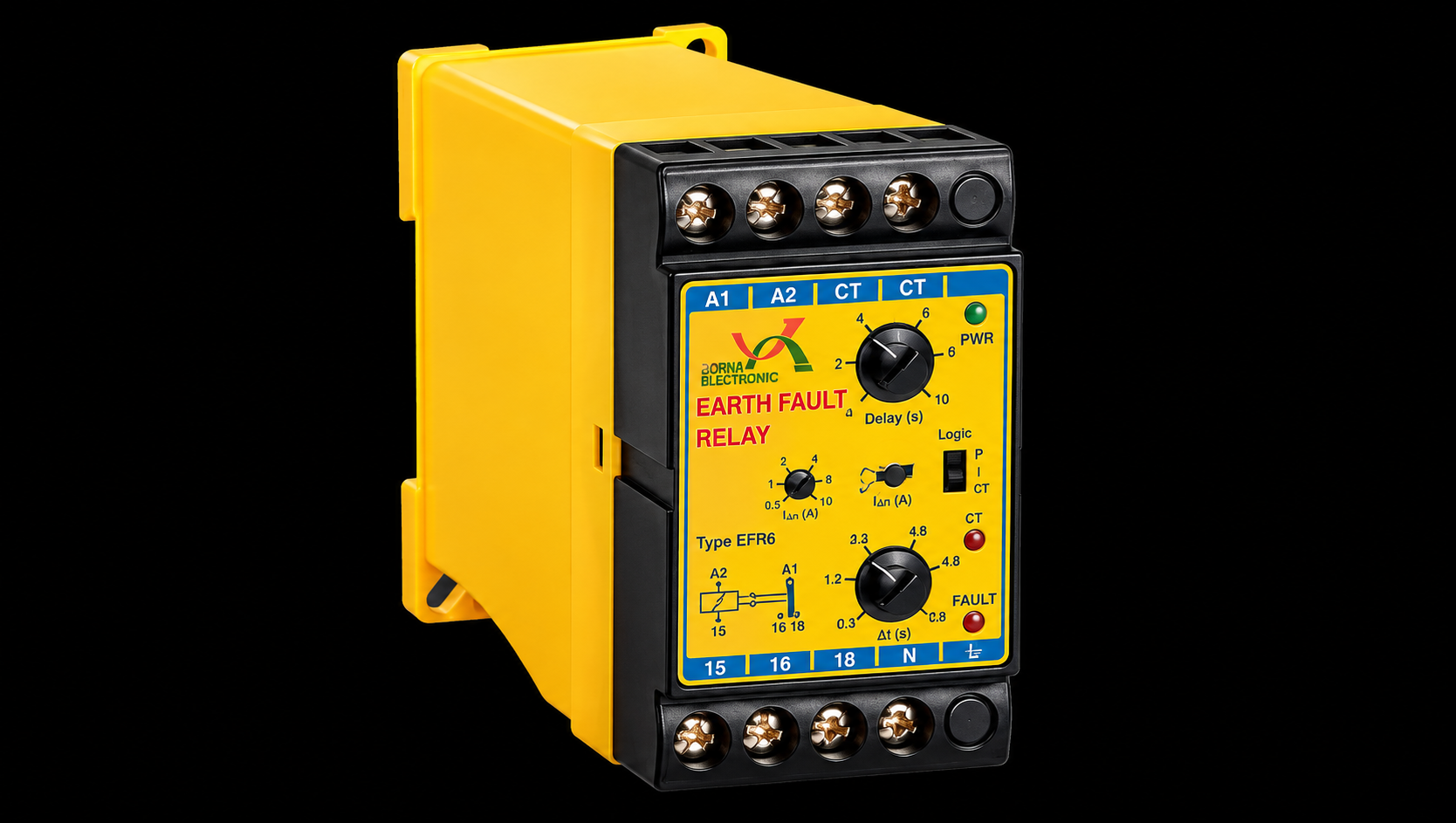

رله ارت فالت کوربالانسی EFR برنا الکترونیک با تغذیه DC یک تجهیز حفاظتی برای تشخیص جریان نشتی و خطای اتصال به زمین در مدارهای الکتریکی است. این رله با استفاده از ترانس جریان کوربالانس (Core Balance Current Transformer یا CBCT)، عدم تعادل جریان در مدار را تشخیص داده و در صورت عبور جریان نشتی از مقدار تنظیم‌شده، فرمان لازم را از طریق کنتاکت خروجی رله صادر می‌کند.
مدل EFR در رده رله‌های خاص برنا الکترونیک قرار دارد و برای کاربردهایی طراحی شده است که لازم است وضعیت نشتی جریان به زمین به‌صورت مستقل پایش شود. این تجهیز در دو محدوده تنظیم جریان نشتی 0.3 تا 6 آمپر و 1 تا 20 آمپر عرضه می‌شود.
تغذیه DC این مدل باعث می‌شود EFR بتواند در تابلوها و سیستم‌هایی که مدار فرمان و کنترل آنها با منبع تغذیه مستقیم کار می‌کند نیز مورد استفاده قرار گیرد.
مبنای عملکرد EFR، اندازه‌گیری جریان با استفاده از ترانس جریان کوربالانس CBCT است. هادی‌های مربوط به مدار تحت حفاظت از داخل حلقه CBCT عبور داده می‌شوند. در شرایط عادی، مجموع جریان عبوری از هادی‌ها در وضعیت متعادل قرار دارد و رله خطای ارت‌فالت را تشخیص نمی‌دهد.
در صورت ایجاد نشتی جریان به زمین، بخشی از جریان از مسیر زمین عبور کرده و تعادل جریان در هسته کوربالانس تغییر می‌کند. CBCT این اختلاف را تشخیص داده و سیگنال مربوط به جریان نشتی را به EFR ارسال می‌کند.
رله EFR مقدار جریان تشخیص‌داده‌شده را با آستانه تنظیم‌شده مقایسه می‌کند و در صورت عبور جریان نشتی از مقدار تعیین‌شده، خروجی رله فعال می‌شود. این خروجی می‌تواند در مدار فرمان برای اعلام خطا، قطع کنتاکتور، فرمان به تجهیزات حفاظتی یا فعال‌سازی سیستم هشدار استفاده شود.
برنا الکترونیک در فهرست محصولات خود علاوه بر EFR، ترانس‌های کوربالانس CBCT/04، CBCT/08، CBCT/14 و CBCT/28 را نیز ارائه کرده است که انتخاب آنها باید متناسب با ابعاد هادی‌ها و ساختار مدار انجام شود.
| مشخصه | مشخصات |
|---|---|
| برند هربسته |
برنا الکترونیک 20 |
| مدل | EFR |
| نوع رله | ارت فالت کوربالانسی |
| نام انگلیسی | Earth Fault Relay |
| روش تشخیص | Core Balance |
| تغذیه | DC |
| محدوده جریان اول | 0.3 تا 6 آمپر |
| محدوده جریان دوم | 1 تا 20 آمپر |
| ترانس جریان مورد نیاز | CBCT |
| عملکرد | تشخیص جریان نشتی به زمین |
| خروجی | رله‌ای |
| کاربرد | حفاظت و مانیتورینگ خطای زمین |
| نصب | مناسب تابلوهای برق و مدارهای کنترل |
| برند سازنده | Borna Electronics |
نکته: مقدار دقیق ولتاژ DC، ظرفیت کنتاکت خروجی، زمان تأخیر، ابعاد و سایر پارامترهای اجرایی باید بر اساس کد سفارش و دیتاشیت همان نسخه EFR هنگام خرید نهایی بررسی شود؛ در فهرست قیمت منتشرشده، EFR به‌صورت رله ارت‌فالت کوربالانسی با دو محدوده جریان معرفی شده است.
برای استفاده از EFR، ترانس جریان کوربالانس یا CBCT بخش مهمی از سیستم اندازه‌گیری است. برخلاف ترانس جریان معمولی که برای اندازه‌گیری جریان یک هادی استفاده می‌شود، CBCT با عبور هادی‌های مدار از داخل هسته خود، اختلاف مجموع جریان‌ها را تشخیص می‌دهد.
زمانی که جریان رفت و برگشت مدار در شرایط عادی باشد، میدان مغناطیسی ایجادشده در هسته تقریباً متعادل است. اما ایجاد جریان نشتی به زمین باعث ایجاد اختلاف شده و CBCT سیگنال خطای زمین را به رله EFR منتقل می‌کند.
بر اساس فهرست محصولات برنا الکترونیک، مدل‌های مختلفی از ترانس کوربالانس با قطرهای متفاوت در کنار EFR عرضه شده‌اند؛ بنابراین می‌توان متناسب با فضای عبور کابل یا هادی، CBCT مناسب را انتخاب کرد.
یکی از ویژگی‌های مهم این رله، ارائه دو محدوده جریان برای تشخیص خطای زمین است:
این رنج برای مدارهایی مناسب است که به تشخیص جریان نشتی در محدوده پایین‌تر نیاز دارند و امکان تنظیم حساسیت رله در بازه 0.3 تا 6 آمپر وجود دارد.
این بازه برای مدارهایی کاربرد دارد که سطح جریان نشتی قابل تشخیص آنها در محدوده بالاتری قرار دارد و می‌توان مقدار عملکرد رله را در محدوده 1 تا 20 آمپر تنظیم کرد.
انتخاب محدوده مناسب باید بر اساس ساختار شبکه، نوع بار، جریان‌های نشتی طبیعی مدار و الزامات سیستم حفاظتی انجام شود.
رله EFR برنا الکترونیک می‌تواند در سیستم‌هایی که به تشخیص خطای اتصال زمین نیاز دارند مورد استفاده قرار گیرد، از جمله:
استفاده از رله ارت فالت کوربالانسی در یک سیستم حفاظتی، امکان پایش اختصاصی خطای زمین را فراهم می‌کند. EFR به‌جای وابستگی به اندازه‌گیری مستقیم جریان بار، با کمک CBCT عدم تعادل جریان ناشی از نشتی به زمین را بررسی می‌کند.
همچنین وجود محدوده‌های مختلف تنظیم جریان باعث می‌شود بتوان رله را متناسب با شرایط مدار انتخاب و تنظیم کرد. خروجی رله نیز امکان ارتباط EFR با سایر تجهیزات مدار فرمان را فراهم می‌کند.
یکی دیگر از مزایای این مدل، تغذیه DC است که آن را برای تابلوها و سیستم‌هایی که مدار کنترل آنها با ولتاژ مستقیم تغذیه می‌شود، مناسب می‌سازد.
رله‌های کنترل جریان معمولاً برای بررسی افزایش یا کاهش جریان بار مورد استفاده قرار می‌گیرند، در حالی که EFR با استفاده از ساختار کوربالانس، مشخصاً برای تشخیص جریان نشتی ناشی از خطای اتصال به زمین طراحی شده است.
بنابراین در کاربردهایی که هدف اصلی، تشخیص ارت‌فالت و ارسال فرمان حفاظتی در هنگام ایجاد جریان نشتی به زمین است، ساختار EFR + CBCT اهمیت ویژه‌ای پیدا می‌کند.
رله خاص ارت فالت نوع کوربالانسی مدل EFR برنا الکترونیک با تغذیه DC یک تجهیز حفاظتی برای تشخیص جریان نشتی و خطای اتصال به زمین در مدارهای الکتریکی است. این رله با استفاده از ترانس جریان کوربالانس CBCT، عدم تعادل جریان مدار را تشخیص داده و در صورت رسیدن جریان نشتی به مقدار تنظیم‌شده، از طریق خروجی رله فرمان لازم را صادر می‌کند.
EFR برنا الکترونیک در دو محدوده 0.3 تا 6 آمپر و 1 تا 20 آمپر ارائه شده و در کنار آن، انواع ترانس‌های کوربالانس با اندازه‌های مختلف نیز در سبد محصولات برنا وجود دارد.
به دلیل تغذیه DC، این مدل می‌تواند برای تابلوها و سیستم‌های صنعتی دارای مدار فرمان DC گزینه‌ای کاربردی برای پایش خطای زمین باشد.
رله ارت فالت EFR برنا الکترونیک با تغذیه DC | کوربالانسی 0.3 تا 20 آمپر
خرید رله خاص ارت فالت کوربالانسی EFR برنا الکترونیک با تغذیه DC، مناسب تشخیص جریان نشتی به زمین در محدوده 0.3 تا 6 و 1 تا 20 آمپر، قابل استفاده با CBCT
7,550,000 تومان
