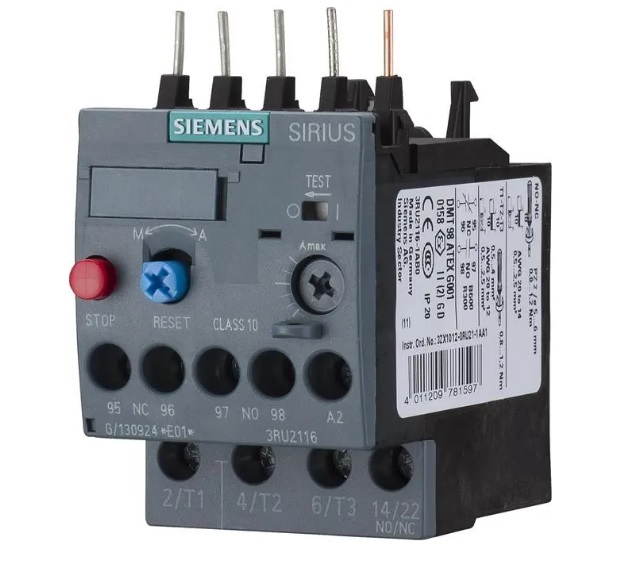

بی متال زیمنس 3RU2116-1HB0 یک رله اضافه‌بار حرارتی از خانواده SIRIUS 3RU2 است که برای حفاظت موتورهای الکتریکی در برابر اضافه‌بار و افزایش بیش از حد جریان مورد استفاده قرار می‌گیرد. این مدل با محدوده تنظیم جریان 5.5 تا 8 آمپر، سایز S00 و کلاس عملکرد 10، برای استفاده در مدارهای راه‌اندازی، کنترل و حفاظت موتورهای صنعتی طراحی شده است.
مدل 3RU2116-1HB0 برای نصب روی کنتاکتور ساخته شده و در مدار اصلی و مدار کمکی از ترمینال‌های پیچی استفاده می‌کند. همچنین امکان انتخاب ریست دستی یا اتوماتیک را فراهم می‌کند.
بی‌متال یا رله اضافه‌بار حرارتی یکی از تجهیزات مهم در مدار حفاظت موتور است. وظیفه اصلی این تجهیز، جلوگیری از ادامه کار موتور در شرایطی است که جریان مصرفی برای مدت مشخصی از مقدار مجاز بیشتر شود.
در صورت افزایش جریان ناشی از عواملی مانند افزایش بار مکانیکی، گیرکردن بخشی از تجهیزات، کارکرد طولانی‌مدت تحت بار زیاد یا ایجاد شرایط غیرعادی، حرارت ایجادشده در رله افزایش پیدا می‌کند. هنگامی که شرایط اضافه‌بار به محدوده عملکرد برسد، بی‌متال عمل کرده و از طریق کنتاکت‌های کمکی، فرمان لازم برای قطع کنتاکتور و خارج کردن موتور از مدار را ایجاد می‌کند.
به این ترتیب، استفاده صحیح از بی‌متال می‌تواند از ادامه کار موتور در شرایط اضافه‌بار و ایجاد تنش حرارتی در سیم‌پیچ‌ها جلوگیری کند.
نکته مهم: بی‌متال وظیفه حفاظت در برابر اضافه‌بار را بر عهده دارد و برای حفاظت اتصال کوتاه باید از تجهیزات حفاظتی مناسب دیگری در مدار استفاده شود.
یکی از مهم‌ترین مشخصات 3RU2116-1HB0، محدوده تنظیم جریان 5.5 تا 8 A است. این محدوده امکان تنظیم رله متناسب با جریان نامی موتور را فراهم می‌کند.
هنگام انتخاب بی‌متال، بهتر است جریان نامی موتور از روی پلاک آن بررسی شود و رله‌ای انتخاب شود که محدوده تنظیم آن با جریان کاری موتور سازگاری داشته باشد.
بنابراین 3RU2116-1HB0 برای موتورهایی مناسب است که جریان نامی آن‌ها در محدوده قابل تنظیم این رله قرار می‌گیرد.
بی متال زیمنس 3RU2116-1HB0 دارای Class 10 است. کلاس عملکرد، مشخصه زمانی عملکرد رله در شرایط اضافه‌بار را تعیین می‌کند و از پارامترهای مهم هنگام انتخاب رله حرارتی موتور محسوب می‌شود.
زیمنس مدل‌های سری 3RU2116 را در رنج‌های مختلف جریان با کلاس عملکرد 10 عرضه کرده است تا بتوان متناسب با جریان موتور، مدل مناسب را انتخاب کرد.
یکی از ویژگی‌های مهم این مدل، قابلیت Contactor Mounting یا نصب روی کنتاکتور است. در این روش، بی‌متال در قسمت پایین کنتاکتور سازگار قرار گرفته و یک مجموعه مناسب برای راه‌اندازی و حفاظت موتور ایجاد می‌کند.
این ساختار باعث می‌شود تجهیزات مدار موتور به شکل منظم‌تری در تابلو برق نصب شوند و فضای موردنیاز برای مدار کنترل کاهش پیدا کند.
مدل 3RU2116-1HB0 دارای ترمینال‌های پیچی در مدار اصلی و مدار کمکی است. این موضوع یکی از مشخصات مهم کد 1HB0 محسوب می‌شود.
در سری 3RU2116، مدل‌هایی با ترمینال فنری نیز وجود دارند؛ بنابراین هنگام سفارش باید به پسوند کامل محصول توجه شود. برای نمونه، مدل 3RU2116-1HC0 دارای اتصال فنری است، در حالی که 3RU2116-1HB0 از اتصال پیچی استفاده می‌کند.
بی متال زیمنس 3RU2116-1HB0 دارای قابلیت Manual-Automatic Reset است. این ویژگی اجازه می‌دهد نحوه ریست شدن رله پس از عملکرد حفاظتی با توجه به نوع مدار فرمان و شرایط بهره‌برداری انتخاب شود.
در کاربردهای صنعتی، انتخاب روش ریست باید متناسب با طراحی سیستم کنترل و الزامات ایمنی دستگاه انجام شود.
رله‌های اضافه‌بار حرارتی سری SIRIUS 3RU2 برای حفاظت موتور در برابر اضافه‌بار و همچنین تشخیص شرایط مرتبط با عدم تعادل یا قطع فاز طراحی شده‌اند. کاتالوگ زیمنس این خانواده را با قابلیت حفاظت در برابر Overload and phase failure معرفی می‌کند.
این ویژگی باعث می‌شود بی‌متال علاوه بر کنترل جریان اضافه‌بار، نقش مهمی در حفاظت موتورهای سه‌فاز در مدارهای صنعتی داشته باشد.
| مشخصه | مقدار |
|---|---|
| برند | Siemens زیمنس |
| خانواده | SIRIUS 3RU2 |
| مدل | 3RU2116-1HB0 |
| نوع تجهیز | رله اضافه‌بار حرارتی / بی متال |
| کاربرد | حفاظت موتور |
| محدوده تنظیم جریان | 5.5 تا 8 آمپر |
| سایز | S00 |
| کلاس عملکرد | Class 10 |
| تعداد پل مدار اصلی | 3 پل |
| نوع نصب | نصب روی کنتاکتور |
| ترمینال مدار اصلی | پیچی |
| ترمینال مدار کمکی | پیچی |
| ریست | دستی / اتوماتیک |
| ولتاژ کاری نامی مدار اصلی | 690 ولت |
| فرکانس کاری | 50 تا 60 هرتز |
| جریان عملیاتی نامی | 8 آمپر |
| توان AC-3 در 400V | 3 کیلووات |
| توان AC-3 در 500V | 4 کیلووات |
| توان AC-3 در 690V | 5.5 کیلووات |
اطلاعات مربوط به رنج جریان، ولتاژ کاری، جریان نامی و توان AC-3 بر اساس دیتاشیت رسمی زیمنس برای این مدل تنظیم شده است.
طبق دیتاشیت زیمنس، جریان عملیاتی نامی این مدل 8 آمپر است و توان AC-3 آن به صورت زیر اعلام شده است:
البته انتخاب نهایی بی‌متال نباید تنها بر اساس توان موتور انجام شود. جریان نامی درج‌شده روی پلاک موتور باید معیار اصلی انتخاب و تنظیم رله باشد.
بی‌متال زیمنس 3RU2116-1HB0 در انواع مدارهای صنعتی و تابلوهای کنترل موتور کاربرد دارد، از جمله:
برای انتخاب راحت‌تر، مدل‌های نزدیک 3RU2116 را می‌توان به شکل زیر مقایسه کرد:
| مدل | محدوده جریان | سایز | کلاس عملکرد |
|---|---|---|---|
| 3RU2116-1FB0 | 3.5 تا 5 A | S00 | Class 10 |
| 3RU2116-1GB0 | 4.5 تا 6.3 A | S00 | Class 10 |
| 3RU2116-1HB0 | 5.5 تا 8 A | S00 | Class 10 |
| 3RU2116-1JB0 | 7 تا 10 A | S00 | Class 10 |
| 3RU2116-1KB0 | 9 تا 12.5 A | S00 | Class 10 |
این محدوده‌ها در کاتالوگ رسمی سری 3RU2 زیمنس ارائه شده‌اند.
برای انتخاب 3RU2116-1HB0 ابتدا جریان نامی موتور را از روی پلاک بررسی کنید. این مدل دارای رنج تنظیم 5.5 تا 8 آمپر است؛ بنابراین موتور باید از نظر جریان کاری در محدوده قابل تنظیم این رله قرار داشته باشد.
به عنوان مثال، اگر جریان نامی موتور در محدوده این رله قرار داشته باشد، می‌توان جریان تنظیمی بی‌متال را متناسب با مشخصات موتور تنظیم کرد. مقدار دقیق تنظیم باید بر اساس پلاک موتور، شرایط بار، روش راه‌اندازی و دستورالعمل سازنده تعیین شود.
در هنگام خرید، توجه به حرف انتهایی کد محصول اهمیت زیادی دارد.
3RU2116-1HB0 دارای ترمینال پیچی است، در حالی که 3RU2116-1HC0 نسخه‌ای با ترمینال فنری محسوب می‌شود. بنابراین این دو مدل از نظر محدوده جریان مشابه هستند، اما نوع اتصال ترمینال آن‌ها متفاوت است.
هنگام خرید بی متال زیمنس 3RU2116-1HB0 موارد زیر را بررسی کنید:
بی متال زیمنس 3RU2116-1HB0 یک رله اضافه‌بار حرارتی سه‌پل از خانواده SIRIUS 3RU2 است که برای حفاظت موتورهای الکتریکی در برابر اضافه‌بار طراحی شده است. این مدل دارای رنج تنظیم 5.5 تا 8 آمپر، سایز S00، کلاس عملکرد 10، ترمینال‌های پیچی، نصب روی کنتاکتور و قابلیت ریست دستی و اتوماتیک است. همچنین جریان عملیاتی نامی آن 8 آمپر بوده و توان AC-3 آن در ولتاژهای 400، 500 و 690 ولت به ترتیب 3، 4 و 5.5 کیلووات اعلام شده است.
