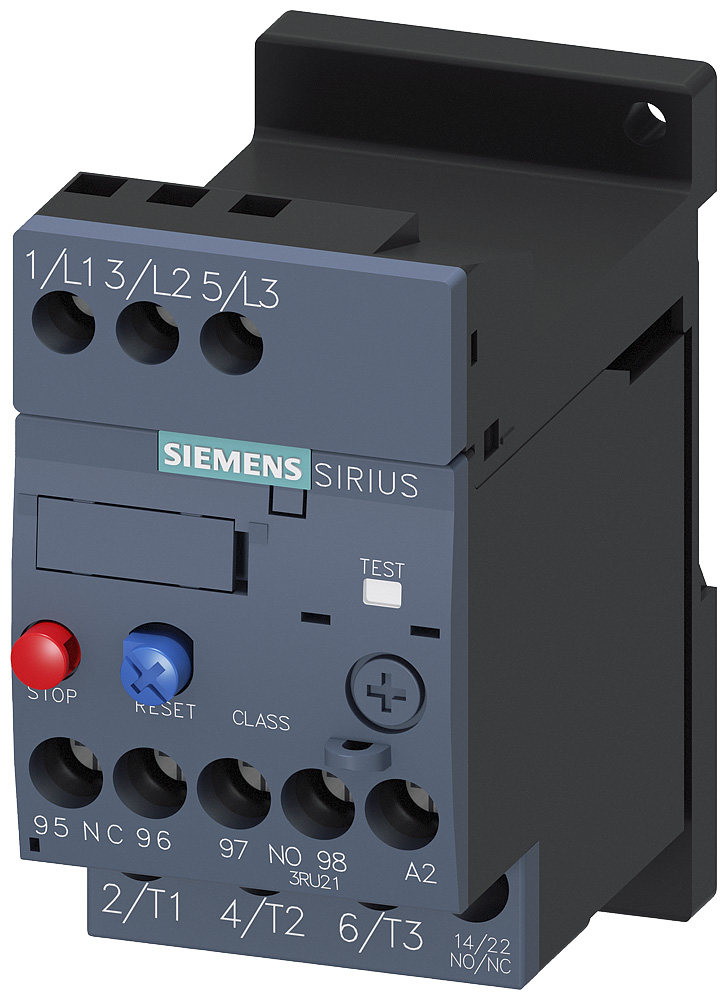

بی متال زیمنس 3RU2116-4AB1 یکی از رله‌های اضافه‌بار حرارتی سری SIRIUS 3RU2 شرکت زیمنس است که برای حفاظت موتورهای الکتریکی در برابر اضافه‌بار و افزایش بیش از حد جریان طراحی شده است. این مدل دارای رنج تنظیم جریان 11 تا 16 آمپر بوده و در سایز S00 تولید می‌شود. همچنین برخورداری از کلاس قطع CLASS 10 باعث شده این بی‌متال برای استفاده در مدارهای کنترل و حفاظت موتورهای صنعتی گزینه‌ای مناسب باشد.
مدل 3RU2116-4AB1 از نوع نصب مستقل (Stand-alone) است و مدار اصلی و مدار فرمان آن به ترمینال‌های پیچی مجهز شده‌اند. قابلیت Reset دستی و اتوماتیک نیز امکان استفاده از این رله را در مدارهای مختلف کنترل موتور فراهم می‌کند.
| مشخصه | مقدار |
|---|---|
| برند | زیمنس Siemens |
| سری | SIRIUS 3RU2 |
| مدل | 3RU2116-4AB1 |
| نوع تجهیز | رله اضافه‌بار حرارتی / بی متال |
| کاربرد اصلی | حفاظت موتور |
| رنج تنظیم جریان | 11 تا 16 آمپر |
| تعداد پل | 3 پل |
| سایز | S00 |
| کلاس قطع | CLASS 10 |
| نوع حفاظت | حرارتی |
| نصب | مستقل (Stand-alone) |
| نوع اتصال مدار اصلی | ترمینال پیچی |
| نوع اتصال مدار کمکی | ترمینال پیچی |
| کنتاکت کمکی | 1NO + 1NC |
| ریست | دستی / اتوماتیک |
| ولتاژ عایقی نامی | تا 690V |
| فرکانس کاری | 50/60Hz |
| عرض | 45 میلی‌متر |
| ارتفاع | 89 میلی‌متر |
| عمق | 80 میلی‌متر |
| درجه حفاظت | IP20 |
| وزن تقریبی | 0.191 کیلوگرم |
مشخصات اصلی مانند رنج 11…16A، سایز S00، کلاس 10، نصب مستقل، ترمینال‌های پیچی و Reset دستی/اتوماتیک در کاتالوگ و صفحه محصول زیمنس برای این مدل درج شده است.
بی متال زیمنس 3RU2116-4AB1 با عبور جریان از مدار موتور، شرایط جریان را کنترل می‌کند. در صورت افزایش جریان و ایجاد اضافه‌بار، مکانیزم حرارتی رله عمل کرده و کنتاکت‌های کمکی تغییر وضعیت می‌دهند. این عملکرد می‌تواند فرمان قطع کنتاکتور را صادر کرده و از ادامه کار موتور در شرایط اضافه‌بار جلوگیری کند.
وجود کنتاکت بسته NC و کنتاکت باز NO امکان استفاده از بی‌متال را در مدار فرمان، سیگنال‌دهی خطا و کنترل کنتاکتور فراهم می‌کند. در اطلاعات فنی زیمنس، کنتاکت NC برای قطع کنتاکتور و کنتاکت NO برای ارسال پیام Tripped در نظر گرفته شده است.
یکی از مهم‌ترین ویژگی‌های 3RU2116-4AB1 محدوده تنظیم 11 تا 16 آمپر است. هنگام انتخاب این بی‌متال باید جریان نامی واقعی موتور و شرایط کاری آن در نظر گرفته شود و تنظیم جریان رله متناسب با موتور انجام گیرد.
در جدول‌های انتخاب زیمنس نیز مدل 3RU2116-4AB1 در گروه رله‌های حرارتی S00 با رنج 11 تا 16 آمپر قرار گرفته است.
بی‌متال 3RU2116-4AB1 دارای Trip Class 10 است. کلاس قطع مشخص می‌کند رله در شرایط اضافه‌بار مشخص با چه زمان عملکردی نسبت به جریان اضافه‌بار واکنش نشان دهد. CLASS 10 یکی از کلاس‌های رایج برای حفاظت موتورهای الکتریکی در کاربردهای صنعتی است.
این مدل دارای یک کنتاکت NC و یک کنتاکت NO است. از این کنتاکت‌ها می‌توان در مدار فرمان کنتاکتور، مدار سیگنال‌دهی و اعلام تریپ استفاده کرد. طبق اطلاعات زیمنس، کنتاکت NC برای قطع کنتاکتور و کنتاکت NO برای اعلام وضعیت Tripped کاربرد دارد.
یکی از تفاوت‌های مهم این مدل، طراحی آن برای نصب مستقل (Stand-alone) است. ابعاد بدنه بی‌متال 3RU2116-4AB1 برابر با حدود 45 میلی‌متر عرض، 89 میلی‌متر ارتفاع و 80 میلی‌متر عمق است که باعث می‌شود فضای نسبتاً کمی در تابلو برق اشغال کند.
این رله اضافه‌بار حرارتی می‌تواند در انواع مدارهای کنترل و حفاظت موتور مورد استفاده قرار گیرد، از جمله:
هر دو مدل دارای رنج جریان 11 تا 16 آمپر هستند، اما تفاوت مهم آنها در نوع نصب است. مدل 3RU2116-4AB1 برای نصب مستقل (Stand-alone) طراحی شده، در حالی که مدل 3RU2116-4AB0 در پیکربندی نصب روی کنتاکتور (Contactor mounting) قرار می‌گیرد. بنابراین هنگام خرید باید علاوه بر رنج جریان، نوع نصب موردنیاز تابلو و مدار فرمان نیز بررسی شود.
اگر برای حفاظت یک موتور با جریان کاری قابل تنظیم در محدوده 11 تا 16 آمپر به یک رله اضافه‌بار حرارتی مطمئن نیاز دارید، بی متال زیمنس 3RU2116-4AB1 می‌تواند انتخاب مناسبی باشد. این مدل با کلاس قطع 10، سه پل، کنتاکت کمکی 1NO+1NC، قابلیت Reset دستی و اتوماتیک و طراحی نصب مستقل برای استفاده در تابلوهای برق و مدارهای کنترل موتور طراحی شده است.
نام محصول: بی متال زیمنس 3RU2116-4AB1
برند: Siemens
سری: SIRIUS 3RU2
رنج جریان: 11–16A
نوع: رله اضافه‌بار حرارتی
کلاس قطع: CLASS 10
سایز: S00
تعداد پل: 3P
کنتاکت کمکی: 1NO + 1NC
ریست: دستی / اتوماتیک
نوع نصب: Stand-alone
ولتاژ عایقی: 690V
ابعاد: 45×89×80 میلی‌متر
