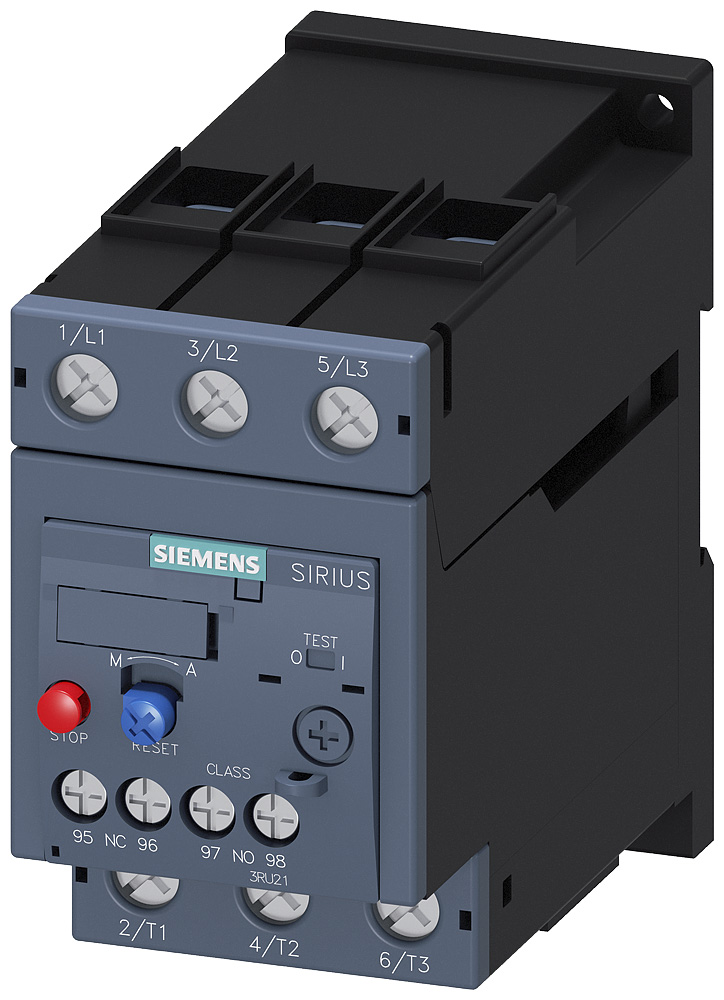

بی متال زیمنس 3RU2136-4FB1 یک رله اضافه‌بار حرارتی از خانواده SIRIUS 3RU2 شرکت Siemens است که برای حفاظت موتورهای الکتریکی در برابر اضافه‌بار و افزایش بیش از حد جریان طراحی شده است. این مدل با محدوده تنظیم جریان 28 تا 40 آمپر، سایز S2 و کلاس عملکرد CLASS 10، برای استفاده در مدارهای حفاظت و کنترل موتورهای صنعتی گزینه‌ای مناسب محسوب می‌شود.
مدل 3RU2136-4FB1 از نوع نصب مستقل (Stand-alone) بوده و برای مدار اصلی و مدار کمکی از ترمینال‌های پیچی استفاده می‌کند. همچنین وجود کنتاکت‌های کمکی 1NO + 1NC، قابلیت Reset دستی و اتوماتیک و عملکرد حفاظت در برابر اضافه‌بار و قطع فاز، امکان استفاده از این رله را در طیف وسیعی از مدارهای کنترل موتور فراهم می‌کند.
| مشخصه | مقدار |
|---|---|
| برند | Siemens / زیمنس |
| سری | SIRIUS 3RU2 |
| مدل | 3RU2136-4FB1 |
| نوع تجهیز | رله اضافه‌بار حرارتی / بی متال |
| کاربرد | حفاظت موتور الکتریکی |
| محدوده تنظیم جریان | 28 تا 40 آمپر |
| سایز | S2 |
| کلاس عملکرد | CLASS 10 |
| نوع نصب | مستقل (Stand-alone) |
| تعداد پل اصلی | 3 پل |
| کنتاکت کمکی | 1NO + 1NC |
| ریست | دستی / اتوماتیک |
| اتصال مدار اصلی | ترمینال پیچی |
| اتصال مدار کمکی | ترمینال پیچی |
| ولتاژ عایقی نامی | تا 690V |
| فرکانس کاری | 50 تا 60Hz |
| وزن تقریبی | 0.475 کیلوگرم |
| درجه حفاظت | IP20 |
رنج 28…40A، سایز S2، کلاس 10، نصب مستقل و وزن حدود 0.475 کیلوگرم برای این مدل در اطلاعات محصول و کاتالوگ‌های سری 3RU2 درج شده است.
وظیفه اصلی بی‌متال 3RU2136-4FB1 کنترل و حفاظت حرارتی موتور در برابر اضافه‌بار است. هنگامی که جریان عبوری از موتور برای مدت مشخصی از مقدار تنظیم‌شده بیشتر شود، اجزای حرارتی داخل رله گرم شده و مکانیزم بی‌متال عمل می‌کند. در نتیجه وضعیت کنتاکت‌های کمکی تغییر کرده و می‌توان از این تغییر وضعیت برای قطع کنتاکتور و توقف موتور استفاده کرد.
در شرایطی مانند اضافه‌بار طولانی‌مدت یا از دست رفتن یک فاز، جریان موتور می‌تواند افزایش پیدا کند و موجب بالا رفتن دمای سیم‌پیچ‌ها شود. رله‌های حرارتی سری 3RU2 برای حفاظت وابسته به جریان در برابر چنین شرایطی طراحی شده‌اند.
به همین دلیل استفاده از بی‌متال مناسب در کنار کنتاکتور، یکی از روش‌های متداول حفاظت موتور در تابلوهای برق صنعتی است.
مهم‌ترین مشخصه انتخابی 3RU2136-4FB1 محدوده تنظیم 28 تا 40 آمپر است. بنابراین این مدل برای موتورهایی مناسب است که جریان کاری آنها با این محدوده قابل تنظیم مطابقت داشته باشد.
هنگام تنظیم بی‌متال بهتر است جریان تنظیمی بر اساس جریان نامی درج‌شده روی پلاک موتور و شرایط واقعی کار موتور انتخاب شود. انتخاب رنج نامناسب می‌تواند باعث عملکرد نادرست سیستم حفاظت شود.
زیمنس در جدول انتخاب رله‌های حرارتی SIRIUS 3RU2، مدل 3RU2136-4FB1 را با محدوده 28 تا 40 آمپر و سایز S2 معرفی می‌کند.
بی‌متال زیمنس 3RU2136-4FB1 دارای CLASS 10 است. کلاس تریپ، مشخص‌کننده مشخصه زمانی عملکرد رله در شرایط اضافه‌بار است.
CLASS 10 یکی از کلاس‌های متداول برای حفاظت موتورهای دارای شرایط راه‌اندازی معمولی است و امکان هماهنگی مناسب بین زمان راه‌اندازی موتور و عملکرد حفاظتی رله را فراهم می‌کند. کاتالوگ زیمنس نیز مدل‌های سری 3RU2136 را در گروه رله‌های حرارتی CLASS 10 قرار می‌دهد.
یکی از کاربردهای مهم 3RU2136-4FB1 حفاظت موتور در برابر شرایطی است که جریان موتور از مقدار مجاز تنظیم‌شده بیشتر می‌شود.
همچنین رله‌های حرارتی سری 3RU2 برای حفاظت موتور در برابر قطع فاز نیز طراحی شده‌اند. در صورت از بین رفتن یکی از فازهای مدار سه‌فاز، شرایط جریان در موتور نامتعادل شده و می‌تواند موجب افزایش حرارت شود؛ عملکرد حفاظتی رله به جلوگیری از ادامه کار موتور در این شرایط کمک می‌کند.
بی‌متال 3RU2136-4FB1 دارای یک کنتاکت باز و یک کنتاکت بسته کمکی است:
وجود این کنتاکت‌ها باعث می‌شود بی‌متال علاوه بر حفاظت حرارتی، در مدارهای فرمان و سیستم‌های اعلام خطا نیز قابل استفاده باشد. کاتالوگ زیمنس برای سری 3RU2 وجود 1NO + 1NC را به‌عنوان ویژگی این رله‌ها ذکر می‌کند.
پسوند 1 در مدل 3RU2136-4FB1 نشان‌دهنده نسخه‌ای است که برای نصب مستقل طراحی شده است.
این ویژگی زمانی اهمیت دارد که بی‌متال در تابلو برق به‌صورت جداگانه نصب شود و اتصال آن به کنتاکتور از طریق سیم‌کشی مدار قدرت و فرمان انجام گیرد.
در مقابل، مدل 3RU2136-4FB0 برای نصب روی کنتاکتور طراحی شده است. بنابراین هنگام خرید باید علاوه بر محدوده جریان، به نوع نصب مدل نیز توجه شود.
مدل 3RU2136-4FB1 دارای ترمینال‌های پیچی برای مدار اصلی و مدار کمکی است. این نوع اتصال در تابلوهای برق صنعتی بسیار متداول بوده و امکان اتصال و محکم‌کردن هادی‌ها را فراهم می‌کند.
طبق کاتالوگ زیمنس، در رله‌های 3RU2 با نصب مستقل، مدار اصلی از ترمینال پیچی استفاده می‌کند و مدار کمکی نیز در این نسخه با اتصال پیچی ارائه می‌شود.
یکی دیگر از امکانات 3RU2136-4FB1 قابلیت انتخاب بین Manual Reset و Automatic Reset است.
در حالت ریست دستی، پس از برطرف شدن شرایط اضافه‌بار، اپراتور می‌تواند رله را مجدداً Reset کند. این روش برای مدارهایی که راه‌اندازی مجدد موتور باید تحت کنترل اپراتور باشد، کاربردی است.
در حالت اتوماتیک، سیستم می‌تواند طبق تنظیمات مدار، پس از شرایط مناسب به وضعیت آماده‌به‌کار بازگردد. کاتالوگ زیمنس قابلیت Manual-Automatic Reset را برای این مدل تأیید می‌کند.
این بی‌متال به دلیل رنج 28 تا 40 آمپر و طراحی سایز S2 می‌تواند در مدارهای مختلف حفاظت موتور مورد استفاده قرار گیرد، از جمله:
هر دو مدل 3RU2136-4FB1 و 3RU2136-4FB0 دارای رنج 28 تا 40 آمپر، سایز S2 و کلاس 10 هستند؛ تفاوت اصلی آنها در نوع نصب است.
| مدل | رنج جریان | نوع نصب |
|---|---|---|
| 3RU2136-4FB1 | 28 تا 40A | نصب مستقل (Stand-alone) |
| 3RU2136-4FB0 | 28 تا 40A | نصب روی کنتاکتور |
زیمنس مدل 3RU2136-4FB0 را به‌عنوان نسخه Contactor mounting و 3RU2136-4FB1 را به‌عنوان نسخه Stand-alone installation معرفی کرده است.
بنابراین اگر قرار است بی‌متال به‌صورت جداگانه در تابلو نصب شود، مدل 3RU2136-4FB1 گزینه مربوط به این نوع نصب است.
برای انتخاب صحیح این بی‌متال بهتر است موارد زیر در نظر گرفته شود:
بی متال زیمنس 3RU2136-4FB1 یک رله اضافه‌بار حرارتی سه‌پل از خانواده SIRIUS 3RU2 است که برای حفاظت موتورهای الکتریکی در برابر اضافه‌بار و قطع فاز طراحی شده است. این مدل با رنج تنظیم 28 تا 40 آمپر، سایز S2، کلاس عملکرد 10، کنتاکت کمکی 1NO+1NC، قابلیت ریست دستی و اتوماتیک و نصب مستقل، برای استفاده در تابلوهای برق و مدارهای کنترل موتور صنعتی انتخاب مناسبی است.
نام محصول: بی متال زیمنس 3RU2136-4FB1
برند: Siemens
سری: SIRIUS 3RU2
نوع: رله اضافه‌بار حرارتی
رنج تنظیم جریان: 28 تا 40 آمپر
سایز: S2
کلاس عملکرد: CLASS 10
تعداد پل: 3P
کنتاکت کمکی: 1NO + 1NC
نوع نصب: Stand-alone
نوع ترمینال: پیچی
ریست: دستی / اتوماتیک
ولتاژ عایقی: تا 690V
وزن تقریبی: 0.475 کیلوگرم
