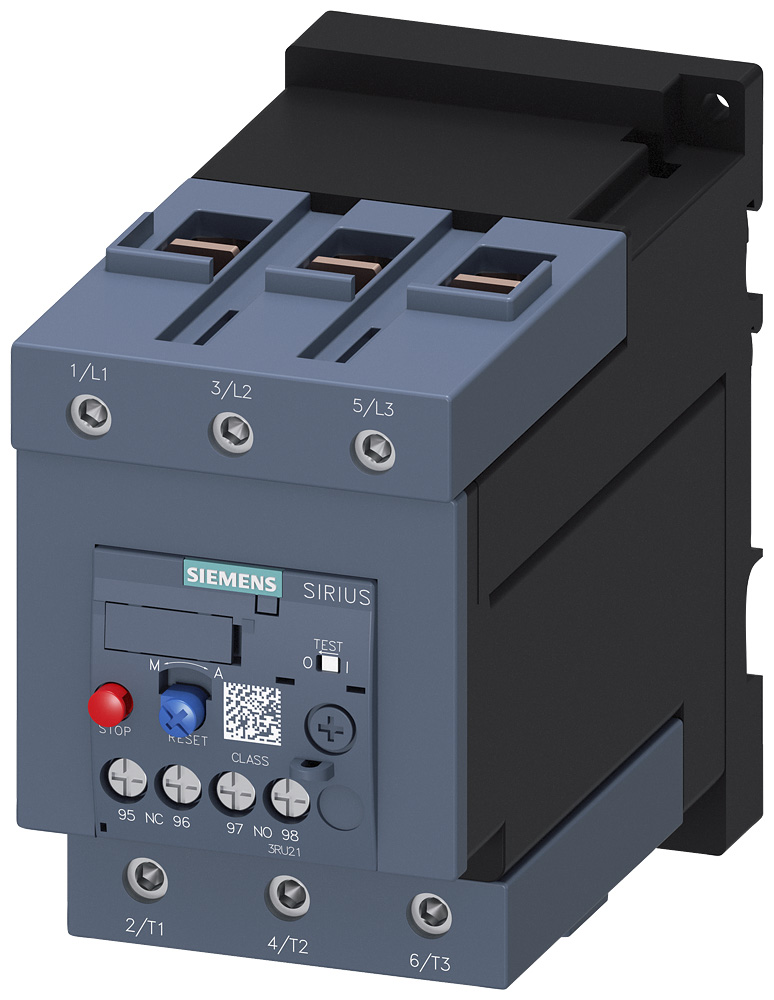

بی متال زیمنس مدل 3RU2146-4LB1 یکی از رله‌های اضافه‌بار حرارتی سری SIRIUS 3RU2 است که برای حفاظت موتورهای الکتریکی در برابر اضافه‌بار حرارتی و خطای قطع یا افت فاز طراحی شده است. این مدل با محدوده تنظیم جریان 70 تا 90 آمپر، در دسته بی‌متال‌های سایز S3 قرار می‌گیرد و با کلاس عملکرد CLASS 10 برای کاربردهایی با شرایط راه‌اندازی معمولی موتور مناسب است.
مدل 3RU2146-4LB1 به‌صورت نصب مستقل (Stand-alone) طراحی شده و ترمینال‌های پیچی برای مدار اصلی و مدار کمکی دارد. همچنین امکان ریست دستی و اتوماتیک در آن وجود دارد که باعث می‌شود بتوان از آن در تابلوهای برق، مدارهای فرمان موتور و سیستم‌های صنعتی مختلف استفاده کرد. مشخصات اصلی این مدل در مستندات فنی زیمنس نیز با عنوان Thermal Overload Relay for Motor Protection ثبت شده است.
اساس عملکرد این بی‌متال بر پایه تشخیص افزایش جریان و ایجاد گرمای ناشی از عبور جریان از مسیرهای اصلی است. هنگامی که جریان موتور برای مدت مشخصی بیش از مقدار تنظیم‌شده باشد، مکانیزم حرارتی رله عمل کرده و فرمان قطع مدار کنترل را صادر می‌کند. در نتیجه، کنتاکتور موتور از مدار خارج شده و از ادامه کار موتور در شرایط اضافه‌بار جلوگیری می‌شود.
یکی از کاربردهای مهم این تجهیز، تشخیص خطای فاز یا عدم تعادل ناشی از قطع یک فاز است. در چنین شرایطی، جریان عبوری از فازهای باقی‌مانده افزایش پیدا می‌کند و رله اضافه‌بار می‌تواند در برابر افزایش حرارتی ناشی از این وضعیت واکنش نشان دهد.
نکته: بی‌متال وظیفه حفاظت در برابر اضافه‌بار و خطای فاز را بر عهده دارد و جایگزین حفاظت اتصال کوتاه نیست. برای حفاظت در برابر اتصال کوتاه باید از تجهیزات مناسب مانند فیوز یا کلید حفاظتی استفاده شود.
یکی از مهم‌ترین مشخصات 3RU2146-4LB1، محدوده تنظیم جریان 70…90 A است. بنابراین جریان عملکرد بی‌متال را می‌توان متناسب با جریان نامی موتور در این بازه تنظیم کرد.
برای انتخاب مقدار تنظیم، نباید صرفاً حداکثر مقدار 90 آمپر را ملاک قرار داد. تنظیم رله باید بر اساس جریان نامی واقعی درج‌شده روی پلاک موتور، شرایط کاری و دستورالعمل طراحی سیستم انجام شود.
این موضوع اهمیت زیادی دارد؛ زیرا تنظیم بیش از حد بالا می‌تواند حساسیت حفاظت اضافه‌بار را کاهش دهد و تنظیم بیش از حد پایین نیز ممکن است باعث عملکرد ناخواسته رله در شرایط عادی شود.
بی‌متال 3RU2146-4LB1 دارای CLASS 10 است. کلاس عملکرد نشان‌دهنده رفتار زمانی رله در شرایط اضافه‌بار و نحوه واکنش آن نسبت به افزایش جریان است.
کلاس 10 یکی از کلاس‌های متداول برای حفاظت موتورهایی با شرایط راه‌اندازی عادی محسوب می‌شود و در بسیاری از مدارهای صنعتی، تابلوهای موتور و سیستم‌های راه‌اندازی استاندارد مورد استفاده قرار می‌گیرد.
پسوند 4LB1 در این مدل نشان‌دهنده نسخه‌ای با قابلیت نصب مستقل است. این ویژگی باعث می‌شود 3RU2146-4LB1 الزاماً مستقیماً روی کنتاکتور نصب نشود و بتوان آن را مطابق طراحی تابلو به‌صورت مستقل نصب کرد.
در مقابل، مدل 3RU2146-4LB0 برای نصب روی کنتاکتور طراحی شده است؛ بنابراین هنگام سفارش و طراحی مدار باید به تفاوت پسوند B1 و B0 توجه شود.
در مدل 3RU2146-4LB1، اتصال مدار اصلی و مدار کمکی از طریق ترمینال‌های پیچی انجام می‌شود. این نوع اتصال برای سیم‌کشی تابلوهای صنعتی مناسب بوده و امکان ایجاد اتصال مکانیکی مطمئن در مدار را فراهم می‌کند.
رله‌های اضافه‌بار سری SIRIUS 3RU2 علاوه بر مسیر اصلی جریان، از کنتاکت‌های کمکی برای ارتباط با مدار فرمان استفاده می‌کنند. این کنتاکت‌ها امکان ارسال وضعیت تریپ و قطع فرمان کنتاکتور را فراهم می‌کنند.
در یک مدار متداول راه‌اندازی موتور، هنگام عملکرد بی‌متال، کنتاکت NC در مدار فرمان کنتاکتور قرار می‌گیرد تا با عملکرد رله، کنتاکتور آزاد شده و موتور از مدار خارج شود. کنتاکت NO نیز می‌تواند برای اعلام وضعیت تریپ به مدار سیگنالینگ یا سیستم کنترل استفاده شود.
یکی دیگر از قابلیت‌های کاربردی 3RU2146-4LB1، امکان انتخاب حالت Manual / Automatic Reset است. این قابلیت به طراح اجازه می‌دهد متناسب با نوع سیستم، نحوه بازگشت رله پس از رفع خطا را انتخاب کند.
در کاربردهای صنعتی حساس، استفاده از ریست دستی می‌تواند امکان بررسی علت اضافه‌بار قبل از راه‌اندازی مجدد موتور را فراهم کند؛ در حالی که در برخی مدارهای خاص می‌توان از حالت اتوماتیک استفاده کرد.
| مشخصه | مقدار |
|---|---|
| برند | Siemens |
| سری | SIRIUS 3RU2 |
| مدل | 3RU2146-4LB1 |
| نوع تجهیز | رله اضافه‌بار حرارتی / بی‌متال |
| کاربرد | حفاظت موتور |
| محدوده تنظیم جریان | 70 تا 90 A |
| سایز | S3 |
| کلاس عملکرد | CLASS 10 |
| تعداد پل مدار اصلی | 3 پل |
| نوع نصب | Stand-alone / نصب مستقل |
| اتصال مدار اصلی | ترمینال پیچی |
| اتصال مدار کمکی | ترمینال پیچی |
| نوع ریست | دستی / اتوماتیک |
| ولتاژ عایقی نامی | 690 V |
| حداکثر ولتاژ کاری AC-3e | 1000 V |
| فرکانس نامی | 50/60 Hz |
| جریان کاری نامی | تا 90 A |
| عرض | حدود 70 mm |
| ارتفاع | حدود 120 mm |
| عمق | حدود 140 mm |
| دمای کاری | 40- تا 70+ درجه سانتی‌گراد |
| ارتفاع نصب مجاز | تا 2000 متر |
| رطوبت نسبی کاری | 10 تا 95 درصد |
مشخصات ابعادی، رنج جریان، سایز S3، کلاس 10، ولتاژ عایقی و شرایط محیطی بر اساس دیتاشیت فنی این مدل ارائه شده‌اند.
این رله اضافه‌بار حرارتی را می‌توان در انواع مدارهای کنترل و حفاظت موتور مورد استفاده قرار داد، از جمله:
3RU2146-4LB1 به دلیل ترکیب رنج جریان بالا، ساختار حرارتی، کلاس عملکرد 10 و امکان نصب مستقل، برای تابلوهایی که نیاز به حفاظت حرارتی موتور دارند گزینه مناسبی است.
مهم‌ترین مزایای این مدل عبارت‌اند از:
در انتخاب بی‌متال، توان موتور به‌تنهایی معیار کافی برای انتخاب نیست. مهم‌ترین پارامتر، جریان نامی واقعی موتور است که روی پلاک موتور درج می‌شود. بنابراین اگر جریان نامی موتور در محدوده 70 تا 90 آمپر قرار داشته باشد، می‌توان این مدل را در فهرست گزینه‌های مناسب بررسی کرد.
زیمنس در جدول انتخاب محصولات این خانواده نیز برای مدل‌های سری 3RU2146 رنج‌های مختلفی را ارائه می‌کند و تأکید دارد که هنگام انتخاب باید اطلاعات راه‌اندازی و جریان نامی واقعی موتور در نظر گرفته شود.
اگرچه هر دو مدل دارای رنج 70 تا 90 آمپر، سایز S3 و کلاس 10 هستند، تفاوت مهم آن‌ها در نوع نصب است:
بنابراین هنگام خرید باید نوع نصب موردنیاز تابلو و کنتاکتور را حتماً بررسی کرد.
بی متال زیمنس 3RU2146-4LB1 یک رله اضافه‌بار حرارتی از خانواده SIRIUS 3RU2 است که با رنج تنظیم 70 تا 90 آمپر، کلاس عملکرد CLASS 10 و ساختار S3 برای حفاظت حرارتی موتورهای الکتریکی طراحی شده است. نصب مستقل، ترمینال‌های پیچی، امکان ریست دستی و اتوماتیک و طراحی صنعتی سری SIRIUS، این مدل را برای استفاده در تابلوهای برق، مدارهای کنتاکتوری و تجهیزات صنعتی مناسب می‌کند.
توجه: برای حفاظت کامل مدار موتور، بی‌متال باید در کنار تجهیزات مناسب حفاظت اتصال کوتاه و تجهیزات قطع و وصل مانند کنتاکتور استفاده شود؛ بی‌متال به‌تنهایی وظیفه قطع اتصال کوتاه را بر عهده ندارد.
نام محصول: بی متال زیمنس
مدل: 3RU2146-4LB1
سری: SIRIUS 3RU2
رنج جریان: 70–90 آمپر
سایز: S3
کلاس قطع: CLASS 10
نوع نصب: مستقل (Stand-alone)
نوع عملکرد: حرارتی
ریست: دستی / اتوماتیک
ترمینال: پیچی
کاربرد: حفاظت موتور در برابر اضافه‌بار حرارتی و خطای فاز
