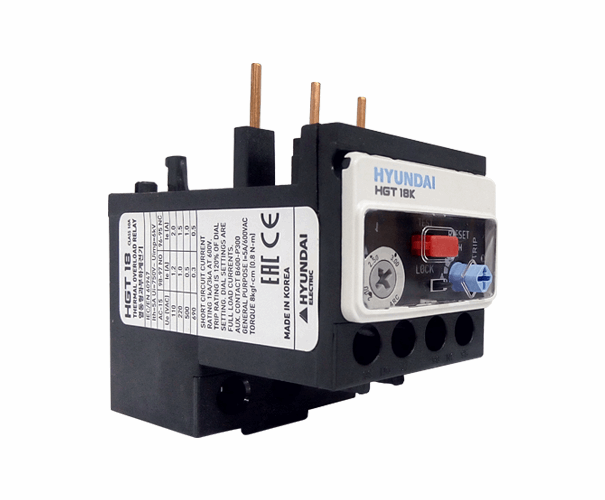

بی متال هیوندای کره مدل HGT 18K یکی از تجهیزات حفاظتی مورد استفاده در مدارهای فرمان و قدرت تابلوهای برق صنعتی است که برای محافظت از موتورهای الکتریکی در برابر اضافه‌بار به کار می‌رود. این رله حرارتی با تشخیص افزایش جریان موتور نسبت به محدوده تنظیم‌شده، می‌تواند مدار فرمان را قطع کند و از ادامه کار موتور در شرایط غیرعادی جلوگیری کند.
بی متال HGT 18K هیوندای با محدوده جریان 0.32 تا 32 آمپر برای کاربردهایی طراحی شده است که حفاظت حرارتی موتور و هماهنگی تجهیزات کنترلی اهمیت زیادی دارد. انتخاب صحیح این تجهیز می‌تواند به کاهش احتمال آسیب‌دیدگی سیم‌پیچ موتور، جلوگیری از توقف‌های ناخواسته خط تولید و افزایش اطمینان عملکرد سیستم کمک کند.
این محصول در کنار کنتاکتور مناسب، بخشی از سیستم راه‌اندازی و حفاظت موتور محسوب می‌شود. با توجه به تفاوت شرایط کاری موتورها، لازم است محدوده تنظیم جریان و سازگاری رله با کنتاکتور بر اساس مشخصات فنی سازنده بررسی شود.
رله اضافه بار هیوندای مدل HGT 18K در مدارهایی استفاده می‌شود که موتور الکتریکی به حفاظت در برابر اضافه‌بار نیاز دارد. از جمله کاربردهای رایج آن می‌توان به موارد زیر اشاره کرد:
حفاظت حرارتی موتورهای الکتریکی در تجهیزات صنعتی
استفاده در تابلوهای برق و تابلوهای کنترل موتور
سیستم‌های راه‌اندازی موتور با کنتاکتور
تجهیزات پمپاژ و سامانه‌های انتقال سیالات
فن‌ها، هواکش‌ها و سیستم‌های تهویه صنعتی
ماشین‌آلات تولیدی و تجهیزات کارگاهی
خطوط مونتاژ و سیستم‌های اتوماسیون صنعتی
انتخاب رله مناسب باید با توجه به جریان نامی موتور، شرایط راه‌اندازی، نوع بار و مشخصات مدار انجام شود.
بی متال یا رله اضافه بار حرارتی، جریان عبوری از مدار موتور را پایش می‌کند. در صورت تداوم اضافه‌بار، گرمای ایجادشده در بخش حرارتی رله موجب عملکرد مکانیزم حفاظتی می‌شود. در نتیجه، کنتاکت‌های کنترلی تغییر وضعیت می‌دهند و معمولاً مدار بوبین کنتاکتور را قطع می‌کنند تا موتور از مدار خارج شود.
این عملکرد به محافظت از موتور در برابر اضافه‌بارهای طولانی‌مدت کمک می‌کند؛ با این حال، بی متال به‌تنهایی جایگزین حفاظت اتصال کوتاه نیست و برای حفاظت کامل مدار باید از تجهیزات مناسب اتصال کوتاه نیز استفاده شود.
| مشخصه | توضیحات |
|---|---|
| برند | هیوندای (Hyundai) |
| مدل | HGT 18K |
| نوع تجهیز | رله اضافه بار حرارتی (بی متال) |
| محدوده جریان اعلام‌شده | 0.32 تا 32 آمپر |
| کاربرد اصلی | حفاظت حرارتی موتور الکتریکی در برابر اضافه‌بار |
| محل استفاده | تابلو برق صنعتی و مدارهای کنترل موتور |
| تجهیزات قابل استفاده در کنار محصول | کنتاکتور و تجهیزات حفاظتی متناسب |
| تنظیم جریان | بر اساس محدوده و مشخصات درج‌شده روی دستگاه |
| حفاظت اتصال کوتاه | نیازمند تجهیز حفاظتی جداگانه و مناسب |
نکته فنی: پیش از درج مشخصات نهایی در کاتالوگ فروش، محدوده دقیق تنظیم جریان، نحوه نصب و سازگاری مدل HGT 18K با کنتاکتور موردنظر را با پلاک محصول یا کاتالوگ رسمی هیوندای تطبیق دهید.
عملکرد حرارتی رله در شرایط اضافه‌بار می‌تواند احتمال آسیب ناشی از عبور جریان بیش از حد مجاز را کاهش دهد.
این تجهیز در مدارهای راه‌اندازی و کنترل موتور به کار می‌رود و می‌تواند بخشی از ساختار حفاظتی تابلو برق باشد.
تنظیم صحیح جریان رله، متناسب با مشخصات موتور و دستورالعمل سازنده، نقش مهمی در عملکرد مناسب حفاظت دارد.
بی متال در کنار کنتاکتور مناسب، امکان کنترل و قطع مدار موتور در شرایط اضافه‌بار را فراهم می‌کند.
تشخیص به‌موقع اضافه‌بار می‌تواند از وارد شدن فشار حرارتی طولانی‌مدت به موتور جلوگیری کند و احتمال خرابی و توقف تجهیزات را کاهش دهد.
بی متال و کلید حرارتی هر دو برای حفاظت موتور استفاده می‌شوند، اما عملکرد و ساختار آن‌ها یکسان نیست. بی متال معمولاً در کنار کنتاکتور قرار می‌گیرد و از طریق مدار فرمان، فرمان قطع را صادر می‌کند. در مقابل، کلید حرارتی موتور معمولاً حفاظت اضافه‌بار و اتصال کوتاه را در یک تجهیز ترکیب می‌کند.
بنابراین هنگام انتخاب بی متال HGT 18K باید به وجود حفاظت اتصال کوتاه مناسب در مدار نیز توجه داشته باشید.
برای انتخاب درست این رله اضافه بار، موارد زیر را بررسی کنید:
جریان نامی موتور: محدوده تنظیم رله باید با جریان درج‌شده روی پلاک موتور متناسب باشد.
سازگاری با کنتاکتور: ابعاد، روش نصب و ترکیب قابل استفاده با کنتاکتور باید از نظر فنی بررسی شود.
شرایط راه‌اندازی: زمان راه‌اندازی موتور و نوع بار می‌توانند بر انتخاب و تنظیم صحیح رله تأثیر بگذارند.
تجهیز حفاظت اتصال کوتاه: برای حفاظت کامل مدار، فیوز یا کلید حفاظتی مناسب باید در نظر گرفته شود.
اصالت کالا: مشخصات درج‌شده روی محصول و اطلاعات فروشنده را بررسی کنید تا مدل موردنیاز را تهیه کنید.
قیمت بی متال هیوندای کره مدل HGT 18K ممکن است با توجه به اصالت کالا، موجودی بازار، شرایط تأمین و نوسانات قیمت تجهیزات برق صنعتی تغییر کند. برای خرید مطمئن، علاوه بر قیمت، به تطابق مدل و مشخصات فنی محصول با نیاز پروژه توجه داشته باشید.
بی متال هیوندای HGT 18K با محدوده جریان اعلام‌شده 0.32 تا 32 آمپر یکی از گزینه‌های مورد بررسی برای حفاظت حرارتی موتورهای الکتریکی در تابلوهای برق و سیستم‌های کنترل صنعتی است. این رله در کنار کنتاکتور مناسب و تجهیزات حفاظت اتصال کوتاه، می‌تواند به افزایش ایمنی و پایداری مدار موتور کمک کند. پیش از خرید، محدوده جریان، سازگاری با کنتاکتور و مشخصات درج‌شده روی محصول را بررسی کنید تا انتخابی متناسب با نیاز سیستم داشته باشید.
4,521,500 تومان
