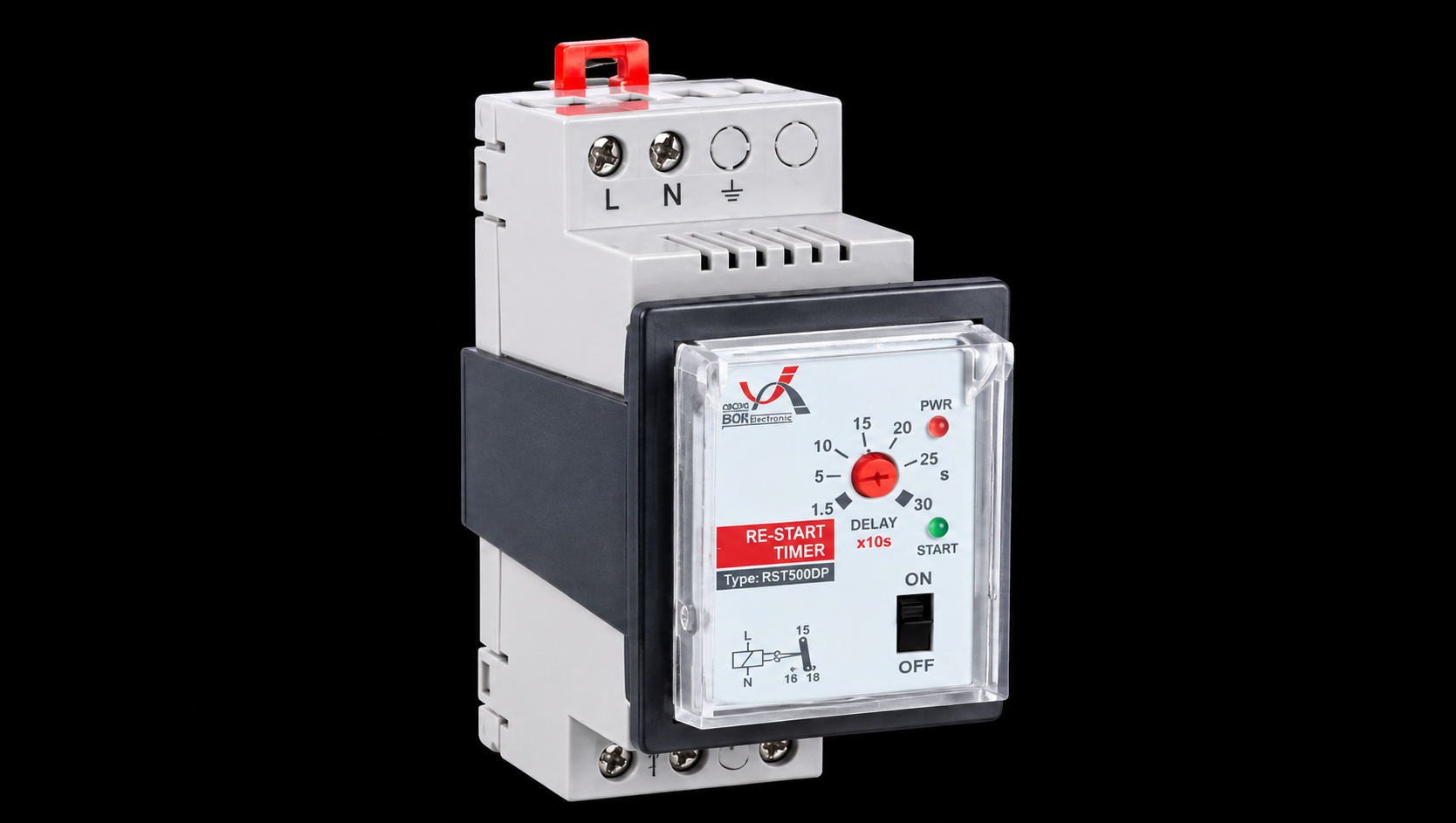

تایمر استارت مجدد آنالوگ دو مینیاتور RST/D

تایمر استارت مجدد آنالوگ RST/D برنا الکترونیک یکی از تجهیزات کاربردی برای ایجاد تأخیر زمانی در مدارهای فرمان و راه‌اندازی مجدد تجهیزات پس از وصل شدن برق است. این تایمر با طراحی دو مینیاتور، امکان استفاده در تابلوهای برق و مدارهای کنترل را با اشغال فضای کمتر فراهم می‌کند. مدل RST/D از نوع آنالوگ بوده و به ملودی هشدار، چراغ‌های نشانگر و کلید Bypass مجهز است.

عملکرد اصلی این تایمر به این صورت است که پس از وصل مجدد تغذیه، از راه‌اندازی فوری تجهیز جلوگیری کرده و پس از سپری شدن زمان تنظیم‌شده، فرمان استارت را صادر می‌کند. این ویژگی در مدارهایی که لازم است دستگاه پس از برگشت برق با فاصله زمانی مشخص راه‌اندازی شود، اهمیت زیادی دارد.

عملکرد تایمر استارت مجدد RST/D

در بسیاری از مدارهای صنعتی، قطع و وصل ناگهانی برق می‌تواند باعث راه‌اندازی هم‌زمان چند تجهیز یا ایجاد فشار اضافی روی مدار شود. تایمر RST/D با ایجاد یک تأخیر قابل تنظیم برای استارت مجدد، امکان کنترل بهتر فرآیند راه‌اندازی را فراهم می‌کند.

پس از برگشت برق، تایمر وارد مرحله تأخیر شده و در این مدت وضعیت عملکرد توسط نشانگرها و ملودی دستگاه قابل تشخیص است. پس از پایان زمان تعیین‌شده، رله خروجی عمل کرده و کنتاکت مربوطه برای صدور فرمان استارت در اختیار مدار قرار می‌گیرد.

ملودی و کلید Bypass

یکی از ویژگی‌های کاربردی RST/D وجود ملودی هشدار است. فعال شدن ملودی در زمان تأخیر، وضعیت تایمر را برای اپراتور مشخص می‌کند و می‌تواند به‌عنوان یک هشدار صوتی قبل از صدور فرمان استارت مورد استفاده قرار گیرد.

همچنین کلید Bypass امکان عبور از عملکرد تأخیری تایمر را فراهم می‌کند. این قابلیت در زمان تست، سرویس، تعمیرات یا شرایطی که نیاز به راه‌اندازی بدون انتظار وجود دارد، کاربردی است.

محدوده زمانی تایمر RST

در سری RST برنا، زمان استارت مجدد در محدوده 15 تا 300 ثانیه قابل تنظیم است. بنابراین کاربر می‌تواند متناسب با نوع تجهیز و نیاز مدار، زمان مناسب برای شروع مجدد را انتخاب کند.

تنظیم زمان به‌صورت آنالوگ انجام می‌شود و مقدار موردنظر از طریق ولوم روی پنل دستگاه انتخاب می‌گردد.

خروجی رله تایمر RST/D

RST/D دارای خروجی رله با کنتاکت‌های C/O (Change Over) است که امکان استفاده از کنتاکت باز و بسته را در مدار فرمان فراهم می‌کند. این خروجی می‌تواند برای ارسال فرمان به کنتاکتور، رله یا سایر تجهیزات کنترلی مورد استفاده قرار گیرد.

در کاربردهای صنعتی بهتر است تایمر مستقیماً بارهای پرمصرف را تغذیه نکند و برای کنترل بارهای قدرت از کنتاکتور یا رله واسط مناسب استفاده شود.

مشخصات فنی تایمر استارت مجدد RST/D برنا

توجه: برخی مشخصات عددی مانند ظرفیت دقیق کنتاکت و جزئیات ترمینال‌بندی ممکن است با نسخه تولیدی یا کاتالوگ مربوط به مدل RST/D متفاوت باشد؛ برای درج مشخصات نهایی در صفحه فروش، اطلاعات روی پلاک محصول یا کاتالوگ همان نسخه را ملاک قرار دهید.

کاربردهای تایمر RST/D

تایمر استارت مجدد RST/D در مدارهایی استفاده می‌شود که راه‌اندازی فوری تجهیزات پس از برگشت برق مناسب نیست. از جمله کاربردهای آن می‌توان به موارد زیر اشاره کرد:

• مدار فرمان کنتاکتورها
• تابلوهای برق صنعتی
• راه‌اندازی تأخیری موتورها
• سیستم‌های کنترل و اتوماسیون
• مدارهای فرمان ماشین‌آلات
• تجهیزات دارای موتور الکتریکی
• سیستم‌هایی که پس از قطع برق نیاز به استارت مجدد دارند
• ایجاد فاصله زمانی بین وصل برق و فرمان START
• تابلوهای کنترل تجهیزات صنعتی و نیمه‌صنعتی

مزایای تایمر استارت مجدد آنالوگ RST/D

طراحی دو مینیاتور:
ابعاد و ساختار این مدل برای استفاده در تابلوهای برق و مدارهای فرمان با فضای محدود مناسب است.

تنظیم آسان زمان:
تنظیم آنالوگ به کمک ولوم باعث می‌شود زمان موردنظر به‌سادگی روی دستگاه تنظیم شود.

دارای ملودی هشدار:
ملودی می‌تواند شروع فرآیند تأخیر و نزدیک شدن به زمان استارت را به اپراتور اطلاع دهد.

کلید Bypass:
امکان عبور از زمان تأخیر، یکی از قابلیت‌های مفید دستگاه در شرایط تست و تعمیرات است.

خروجی رله‌ای:
وجود کنتاکت C/O امکان اتصال تایمر به مدارهای مختلف فرمان را فراهم می‌کند.

مناسب برای مدارهای استارت مجدد:
این تایمر برای کاربردهایی طراحی شده است که پس از بازگشت برق، راه‌اندازی تجهیز باید با یک تأخیر مشخص انجام شود.

نحوه عملکرد RST/D به زبان ساده

فرض کنید یک موتور توسط کنتاکتور کنترل می‌شود و برق مجموعه برای مدتی قطع شده است. با برگشت برق، تایمر RST/D بلافاصله فرمان استارت را صادر نمی‌کند؛ ابتدا زمان تنظیم‌شده را طی می‌کند. در این مدت ملودی و نشانگر مربوط به وضعیت تایمر فعال است. پس از پایان زمان تأخیر، رله خروجی تغییر وضعیت داده و فرمان استارت در اختیار مدار قرار می‌گیرد.

به این ترتیب، RST/D برنا الکترونیک می‌تواند از استارت فوری تجهیزات پس از برگشت برق جلوگیری کرده و امکان راه‌اندازی کنترل‌شده‌تر سیستم را فراهم کند.

تفاوت RST/D با تایمرهای معمولی

RST/D صرفاً یک تایمر تأخیر عمومی نیست، بلکه برای عملکرد استارت مجدد طراحی شده است. وجود ملودی، کلید Bypass و ساختار دو مینیاتور، آن را برای استفاده در مدارهای فرمان و تابلوهای کنترل کاربردی‌تر می‌کند. در فهرست محصولات برنا نیز RST/D به‌عنوان «تایمر استارت مجدد آنالوگ دارای ملودی و کلید بای‌پس، دو مینیاتور» معرفی شده است.

جمع‌بندی

اگر در یک مدار برق صنعتی یا کنترلی لازم باشد تجهیزات پس از قطع و وصل مجدد برق با تأخیر مشخص راه‌اندازی شوند، تایمر استارت مجدد آنالوگ RST/D برنا الکترونیک می‌تواند گزینه‌ای مناسب برای این نوع کاربرد باشد. طراحی دو مینیاتور، تنظیم آنالوگ زمان، خروجی رله، ملودی هشدار و کلید Bypass از مهم‌ترین ویژگی‌های این مدل هستند.
