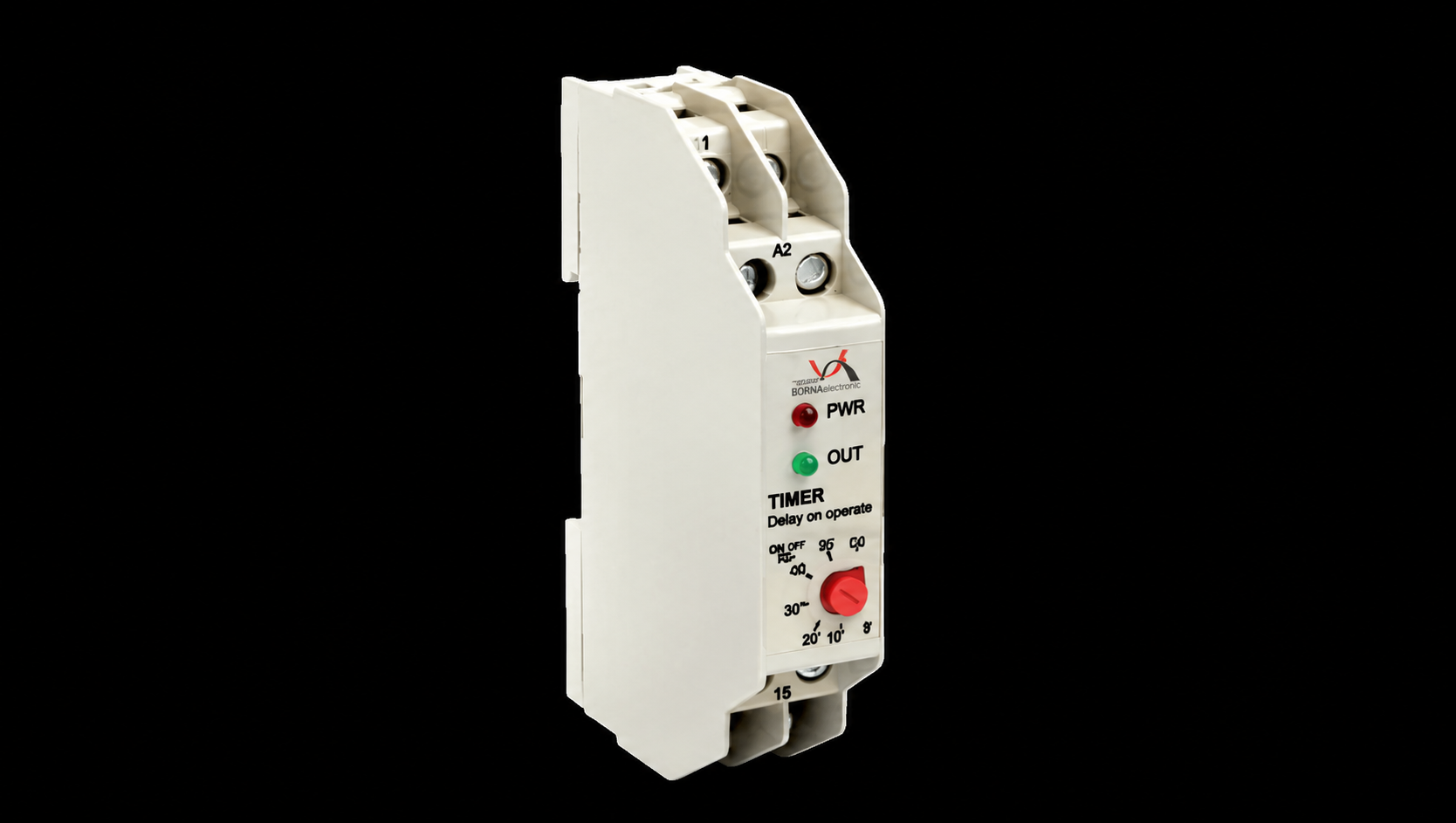

تایمر تأخیر در وصل آنالوگ طرح مینیاتوری DOT/M

تایمر تأخیر در وصل آنالوگ DOT/M برنا الکترونیک یک رله زمانی کاربردی برای ایجاد تأخیر در فعال شدن خروجی پس از وصل شدن ولتاژ تغذیه است. این محصول با ساختار آنالوگ و طرح مینیاتوری برای استفاده در تابلوهای برق، مدارهای فرمان، سیستم‌های کنترلی و تجهیزات صنعتی طراحی شده و امکان انتخاب رنج زمانی متناسب با نیاز مدار را فراهم می‌کند.

مدل DOT/M از نظر عملکرد مشابه تایمر DOT است، اما در قالبی جمع‌وجورتر طراحی شده و به دو چراغ نشانگر برای نمایش برق ورودی و وضعیت خروجی رله مجهز است. این ویژگی باعث می‌شود علاوه بر اشغال فضای کمتر در تابلو، بررسی وضعیت عملکرد تایمر نیز ساده‌تر باشد.

نحوه عملکرد تایمر DOT/M

عملکرد این تایمر بر اساس تأخیر در وصل (Delay ON) است. به این صورت که با اعمال ولتاژ تغذیه به تایمر، زمان‌سنجی آغاز می‌شود؛ اما خروجی رله بلافاصله فعال نمی‌شود.

پس از سپری شدن زمان تنظیم‌شده توسط کاربر، رله خروجی تغییر وضعیت داده و فرمان موردنظر را به مدار ارسال می‌کند.

به‌صورت ساده، عملکرد DOT/M را می‌توان این‌گونه بیان کرد:

وصل برق → شروع زمان‌سنجی → سپری شدن زمان تنظیم‌شده → فعال شدن رله خروجی

اگر هنگام زمان‌سنجی، برق ورودی قطع شود، زمان‌سنجی متوقف شده و با وصل مجدد برق، فرآیند زمان‌سنجی از ابتدا شروع می‌شود.

رنج زمانی تایمر DOT/M

یکی از ویژگی‌های مهم تایمر تأخیر در وصل DOT/M امکان انتخاب رنج‌های زمانی مختلف است. این محصول برای کاربردهای متفاوت، در بازه‌های زمانی متنوع ارائه می‌شود:

در نتیجه، نسخه ۳ تا ۶۰ دقیقه برای مدارهایی مناسب است که به زمان تأخیر بیشتری نسبت به تایمرهای چندثانیه‌ای نیاز دارند.

زمان عملکرد در هر رنج نیز به‌صورت دستی تنظیم می‌شود و محدوده تنظیم آن حدود ۵ تا ۱۰۰ درصد رنج انتخاب‌شده است.

تایمر DOT/M با ولتاژهای مختلف

یکی از مزایای این خانواده، امکان ارائه در ولتاژهای تغذیه مختلف است. طبق اطلاعات فنی منتشرشده، DOT/M در نسخه‌های مختلف برای ولتاژهای:

• ۱۲ ولت
• ۲۴ ولت
• ۱۱۰ ولت
• ۲۲۰ ولت
• ۳۸۰ ولت

ارائه می‌شود.

بنابراین هنگام خرید تایمر DOT/M برنا الکترونیک باید ولتاژ تغذیه موردنیاز مدار با ولتاژ درج‌شده روی نسخه انتخابی مطابقت داشته باشد.

رله خروجی ۶ آمپر

تایمر DOT/M دارای یک رله خروجی با کنتاکت تبدیلی C/O است. ظرفیت اعلام‌شده برای کنتاکت این رله برابر با:

• ۶ آمپر در ۲۲۰ ولت AC
• ۶ آمپر در ۲۸ ولت DC

است. عمر مکانیکی رله حدود ۱,۰۰۰,۰۰۰ بار و عمر الکتریکی آن حدود ۱۰۰,۰۰۰ بار قطع و وصل اعلام شده است.

در کاربردهایی که بار دارای جریان راه‌اندازی بالا است، مانند موتور، پمپ، کمپرسور و تجهیزات مشابه، بهتر است خروجی تایمر برای تحریک کنتاکتور یا رله واسط استفاده شود و بار قدرت مستقیماً از کنتاکت تایمر عبور نکند.

چراغ‌های نشانگر تایمر DOT/M

یکی از تفاوت‌های ظاهری مهم DOT/M با مدل معمولی DOT، استفاده از دو چراغ نشانگر است.

این نشانگرها برای مشاهده وضعیت دستگاه به کار می‌روند:

• نمایش وجود ولتاژ ورودی
• نمایش وضعیت خروجی رله

وجود این LEDها باعث می‌شود وضعیت عملکرد تایمر در داخل تابلو برق سریع‌تر قابل تشخیص باشد و عیب‌یابی مدار نیز آسان‌تر انجام شود.

طراحی مینیاتوری DOT/M

مدل DOT/M با هدف استفاده در فضاهای محدودتر تابلو طراحی شده است. ابعاد اعلام‌شده برای این مدل حدود ۱۸ × ۶۸ × ۹۰ میلی‌متر است و ساختار آن نسبت به مدل معمولی DOT جمع‌وجورتر است.

این ویژگی باعث می‌شود DOT/M برای تابلوهایی که فضای نصب محدودی دارند، انتخاب مناسبی برای ایجاد تأخیر زمانی در مدار فرمان باشد.

کاربردهای تایمر تأخیر در وصل DOT/M

به دلیل عملکرد ساده و قابلیت تنظیم زمان، این تایمر را می‌توان در بسیاری از مدارهای فرمان و کنترل مورد استفاده قرار داد، از جمله:

• تابلوهای برق صنعتی
• مدارهای فرمان
• سیستم‌های اتوماسیون صنعتی
• کنترل کنتاکتورها
• کنترل رله‌ها
• تأخیر در راه‌اندازی تجهیزات
• ماشین‌آلات صنعتی
• خطوط تولید
• مدارهای کنترل موتورها
• سیستم‌های روشنایی
• فن و تجهیزات تهویه
• تجهیزات کنترلی
• تابلوهای برق با فضای محدود
• مدارهایی که نیاز به تأخیر در فعال شدن خروجی دارند

مزایای تایمر DOT/M برنا الکترونیک

۱. عملکرد ساده و کاربردی

DOT/M تنها وظیفه اصلی تأخیر در وصل را انجام می‌دهد و برای مدارهایی که به یک رله زمانی ساده و قابل تنظیم نیاز دارند، ساختار پیچیده‌ای ندارد.

۲. تنوع رنج زمانی

وجود رنج‌های مختلف از چند ثانیه تا ۳ تا ۶۰ دقیقه امکان انتخاب نسخه متناسب با نیاز مدار را فراهم می‌کند.

۳. طراحی طرح مینیاتوری

ابعاد جمع‌وجور این مدل باعث می‌شود فضای کمتری در تابلو برق اشغال شود.

۴. نمایش وضعیت ورودی و خروجی

دو چراغ نشانگر وضعیت برق ورودی و خروجی رله را مشخص می‌کنند و مشاهده عملکرد دستگاه را ساده‌تر می‌سازند.

۵. رله خروجی C/O

وجود کنتاکت تبدیلی امکان استفاده از وضعیت باز یا بسته رله را در مدار فرمان فراهم می‌کند.

۶. امکان استفاده در ولتاژهای مختلف

ارائه مدل‌های مختلف با ولتاژهای ۱۲، ۲۴، ۱۱۰، ۲۲۰ و ۳۸۰ ولت، امکان استفاده از این تایمر را در مدارهای متنوع فراهم می‌کند.

مشخصات فنی تایمر DOT/M

اطلاعات فنی فوق بر اساس راهنمای محصول و مشخصات منتشرشده برای مدل DOT/M گردآوری شده است.

نحوه انتخاب رنج مناسب DOT/M

انتخاب رنج زمانی باید بر اساس حداکثر زمان موردنیاز مدار انجام شود. برای مثال، اگر مدار به تأخیری در محدوده چند ثانیه نیاز دارد، یکی از رنج‌های ثانیه‌ای مناسب خواهد بود؛ اما برای فرآیندهایی که به تأخیر طولانی‌تری نیاز دارند، نسخه ۳ تا ۶۰ دقیقه انتخاب می‌شود.

به همین دلیل بهتر است پیش از خرید، زمان موردنیاز و ولتاژ تغذیه مدار مشخص شود تا نسخه مناسب DOT/M انتخاب شود.

نکته مهم در نصب

هنگام نصب تایمر تأخیر در وصل DOT/M، ولتاژ تغذیه دستگاه باید مطابق ولتاژ درج‌شده روی مدل انتخابی باشد. همچنین برای بارهای پرجریان و بارهای دارای جریان هجومی، بهتر است رله تایمر صرفاً وظیفه فرمان‌دهی به کنتاکتور یا رله واسط را بر عهده داشته باشد.

در مدارهای صنعتی، انتخاب صحیح حفاظت، فیوز یا کلید مناسب، کنتاکتور و سیم‌کشی نیز باید متناسب با نوع بار انجام شود.

تفاوت DOT/M با DOT معمولی

هر دو مدل DOT و DOT/M عملکرد اصلی یکسانی در زمینه تأخیر در وصل دارند؛ تفاوت مهم DOT/M در طراحی مینیاتوری و ابعاد جمع‌وجورتر آن است. همچنین DOT/M از دو نشانگر برای نمایش وضعیت برق ورودی و خروجی استفاده می‌کند.

بنابراین اگر عملکرد تأخیر در وصل موردنظر شماست اما فضای تابلو محدود است، مدل DOT/M می‌تواند گزینه مناسبی برای این کاربرد باشد.

جمع‌بندی

تایمر تأخیر در وصل آنالوگ طرح مینیاتوری DOT/M برنا الکترونیک یک رله زمانی برای ایجاد تأخیر قابل تنظیم در فعال شدن خروجی مدار است. این محصول در رنج‌های زمانی متنوع از ۰٫۱۵ ثانیه تا ۶۰ دقیقه ارائه می‌شود و نسخه ۳ تا ۶۰ دقیقه آن برای کاربردهایی طراحی شده که به تأخیر زمانی طولانی‌تر نیاز دارند.

وجود یک رله خروجی ۶ آمپر، کنتاکت C/O، دو LED نشانگر، طراحی مینیاتوری و امکان ارائه در ولتاژهای مختلف باعث شده است DOT/M برای استفاده در تابلوهای برق، مدارهای فرمان، تجهیزات صنعتی و سیستم‌های کنترل زمانی کاربرد داشته باشد.
