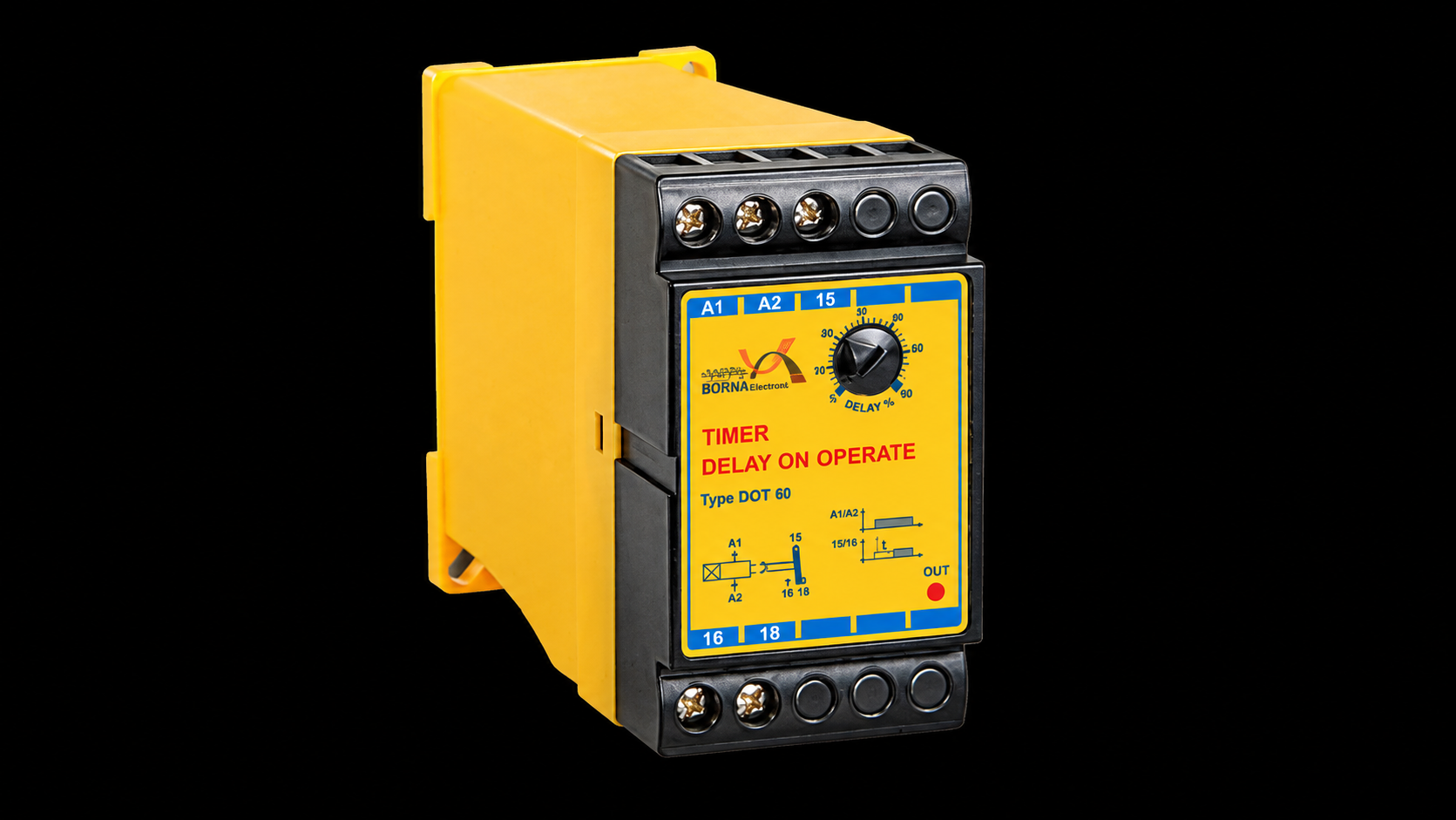

تایمر تأخیر در وصل آنالوگ مدل DOT برنا الکترونیک یک رله زمانی کاربردی برای کنترل خودکار مدارهای الکتریکی و ایجاد فاصله زمانی بین وصل برق و فعال شدن خروجی است. این تایمر پس از دریافت ولتاژ تغذیه، زمان تنظیم‌شده را اندازه‌گیری می‌کند و پس از پایان زمان تأخیر، رله داخلی را تغییر وضعیت می‌دهد.
مدل DOT با طراحی آنالوگ و تنظیم دستی زمان، برای استفاده در تابلوهای برق، مدارهای فرمان، تجهیزات صنعتی و سیستم‌هایی که به تأخیر زمانی در وصل نیاز دارند، گزینه‌ای کاربردی محسوب می‌شود. این محصول در ولتاژهای مختلف از جمله ۱۲، ۲۴، ۱۱۰، ۲۲۰ و ۳۸۰ ولت AC/DC قابل ارائه است و رنج‌های زمانی متنوعی دارد.
عملکرد تایمر DOT بسیار ساده است. با اعمال ولتاژ تغذیه به ترمینال‌های A1 و A2، زمان‌سنجی آغاز می‌شود. کاربر می‌تواند زمان موردنیاز را از طریق تنظیم‌کننده DELAY انتخاب کند.
پس از سپری شدن زمان تنظیم‌شده، رله داخلی تایمر تغییر وضعیت داده و خروجی فعال می‌شود. در این زمان، چراغ نشانگر OUT نیز وضعیت فعال شدن رله را نمایش می‌دهد. تا زمانی که ولتاژ تغذیه برقرار باشد، خروجی در وضعیت فعال باقی می‌ماند.
به بیان ساده، روند عملکرد DOT به شکل زیر است:
وصل برق → شروع شمارش زمان → پایان زمان تنظیم‌شده → تغییر وضعیت رله → فعال شدن خروجی
اگر در زمان انجام زمان‌سنجی، برق ورودی قطع شود، فرآیند زمان‌سنجی متوقف شده و پس از وصل مجدد برق، شمارش از ابتدا آغاز می‌شود.
یکی از ویژگی‌های مهم مدل DOT، تنوع رنج‌های زمانی آن است. بر اساس اطلاعات فنی منتشرشده، این تایمر در رنج‌های زیر عرضه می‌شود:
| رنج زمانی | کاربرد کلی |
|---|---|
| ۰٫۱۵ تا ۳ ثانیه | تأخیرهای کوتاه |
| ۱٫۵ تا ۳۰ ثانیه | مدارهای فرمان سریع |
| ۳ تا ۶۰ ثانیه | کاربردهای عمومی |
| ۳۰ تا ۶۰۰ ثانیه | تأخیرهای طولانی‌تر |
| ۳ تا ۶۰ دقیقه | کاربردهای زمان‌بر |
بنابراین، مدلی که با عنوان تایمر تأخیر در وصل ۳ تا ۶۰ دقیقه DOT عرضه می‌شود، امکان تنظیم زمان در همین بازه را در اختیار کاربر قرار می‌دهد.
همچنین تنظیم زمان در هر رنج از حدود ۵ تا ۱۰۰ درصد رنج انتخاب‌شده امکان‌پذیر است.
مدل DOT با توجه به نیاز مدار می‌تواند در ولتاژهای تغذیه مختلف ارائه شود. ولتاژهای اعلام‌شده برای این خانواده عبارت‌اند از:
بنابراین هنگام سفارش باید ولتاژ تغذیه دقیق موردنیاز مدار مشخص شود. منابع فنی همچنین اعلام کرده‌اند که مدل ۲۲۰ ولت AC در بازار عرضه می‌شود و سایر ولتاژها می‌توانند طبق سفارش تأمین شوند.
تایمر DOT به یک رله خروجی با کنتاکت تبدیلی C/O مجهز است. کنتاکت‌های خروجی امکان استفاده از تایمر برای قطع یا وصل کردن مدار موردنظر را فراهم می‌کنند.
ظرفیت اعلام‌شده برای کنتاکت رله:
۶ آمپر در ۲۲۰ ولت AC
۶ آمپر در ۲۸ ولت DC
برای بارهای موتوری، پمپ‌ها، کمپرسورها و تجهیزاتی که جریان راه‌اندازی بالایی دارند، بهتر است خروجی تایمر مستقیماً بار قدرت را کنترل نکند و از کنتاکتور یا رله واسط مناسب استفاده شود.
روی تایمر DOT یک نشانگر OUT برای نمایش وضعیت خروجی وجود دارد. این چراغ به کاربر کمک می‌کند وضعیت عملکرد رله را به‌صورت سریع مشاهده کند و در زمان عیب‌یابی تابلو یا مدار فرمان، تشخیص وضعیت خروجی ساده‌تر باشد.
تایمر DOT به دلیل عملکرد ساده و قابلیت تنظیم دستی، در بسیاری از مدارهای فرمان و کنترل زمانی قابل استفاده است، از جمله:
تنظیم زمان توسط پیچ DELAY انجام می‌شود و برای تغییر زمان عملکرد، نیاز به برنامه‌ریزی دیجیتال یا منوی پیچیده وجود ندارد.
از رنج‌های کوتاه چندثانیه‌ای تا ۳ تا ۶۰ دقیقه قابل انتخاب است؛ بنابراین می‌توان رنج مناسب را با توجه به فرآیند موردنظر انتخاب کرد.
ارائه در ولتاژهای مختلف AC/DC، امکان استفاده از این تایمر را در مدارهای متنوع فراهم می‌کند.
وجود LED خروجی OUT، مشاهده وضعیت عملکرد رله را آسان‌تر می‌کند.
DOT یک تجهیز تابلویی برای استفاده در مدارهای کنترل و فرمان است و اطلاعات فنی منتشرشده برای آن نصب روی ریل DIN را نیز ذکر می‌کند.
| مشخصه | مقدار |
|---|---|
| برند هربسته |
برنا الکترونیک 20 |
| مدل | DOT |
| نوع تایمر | تأخیر در وصل |
| نوع عملکرد | Delay on Operate |
| تکنولوژی | آنالوگ |
| رنج زمانی | ۰٫۱۵ تا ۳ ثانیه، ۱٫۵ تا ۳۰ ثانیه، ۳ تا ۶۰ ثانیه، ۳۰ تا ۶۰۰ ثانیه، ۳ تا ۶۰ دقیقه |
| محدوده تنظیم | حدود ۵ تا ۱۰۰٪ رنج انتخابی |
| ولتاژ تغذیه | ۱۲، ۲۴، ۱۱۰، ۲۲۰ و ۳۸۰ ولت AC/DC |
| فرکانس | ۵۰ هرتز ±۵٪ |
| خروجی | یک رله |
| نوع کنتاکت | C/O |
| ظرفیت کنتاکت | ۶A در ۲۲۰VAC / ۶A در ۲۸VDC |
| نمایشگر | LED خروجی OUT |
| تلفات داخلی | حدود ۲ تا ۳ وات، بسته به نسخه/ولتاژ |
| دمای کاری | ۲۰- تا ۶۰+ درجه سانتی‌گراد |
| رطوبت کاری | ۱۵ تا ۸۵٪ |
| درجه حفاظت | IP20 |
| نوع نصب | ریل DIN |
| کاربرد | مدار فرمان و کنترل زمانی |
مشخصات فوق بر اساس اطلاعات منتشرشده برای خانواده DOT گردآوری شده است؛ در برخی منابع، ابعاد محصول حدود ۱۰۱ تا ۱۰۸ × ۸۰ × ۴۵ میلی‌متر اعلام شده و ممکن است بسته به نسخه یا نحوه درج مشخصات متفاوت باشد.
برای نصب تایمر، ابتدا باید از قطع بودن برق مدار اطمینان حاصل شود. سپس ترمینال‌های A1 و A2 به ولتاژ تغذیه متناسب با نسخه تایمر متصل می‌شوند.
کنتاکت‌های ۱۵، ۱۶ و ۱۸ نیز بر اساس نوع مدار در مسیر تجهیزی قرار می‌گیرند که قرار است توسط تایمر کنترل شود. در کاربردهای مختلف می‌توان از کنتاکت‌های باز و بسته رله برای ایجاد فرمان موردنظر استفاده کرد.
ولتاژ تغذیه تایمر باید دقیقاً با ولتاژ درج‌شده روی مدل انتخابی مطابقت داشته باشد. به‌خصوص در نسخه‌های ۲۲۰ و ۳۸۰ ولت، اتصال اشتباه می‌تواند باعث آسیب به دستگاه شود.
DOT از نوع آنالوگ است و تنظیم زمان آن با پیچ انجام می‌شود. این ساختار برای مدارهایی که به یک تأخیر مشخص و ساده نیاز دارند، کاربری آسانی ایجاد می‌کند.
در مقابل، تایمرهای دیجیتال معمولاً امکانات بیشتری برای تنظیم دقیق زمان، چند حالت کاری و برنامه‌ریزی ارائه می‌کنند. بنابراین انتخاب بین تایمر آنالوگ و دیجیتال باید بر اساس نیاز مدار، دقت موردنیاز و نوع عملکرد مورد انتظار انجام شود.
تایمر تأخیر در وصل آنالوگ DOT برنا الکترونیک یک رله زمانی برای ایجاد تأخیر بین وصل ولتاژ تغذیه و فعال شدن خروجی است. این تایمر با رنج‌های زمانی متنوع، از رنج‌های کوتاه ۰٫۱۵ تا ۳ ثانیه تا رنج ۳ تا ۶۰ دقیقه، امکان انتخاب زمان متناسب با کاربرد را فراهم می‌کند. همچنین ارائه در ولتاژهای ۱۲، ۲۴، ۱۱۰، ۲۲۰ و ۳۸۰ ولت AC/DC، رله خروجی C/O، ظرفیت کنتاکت ۶ آمپر و نشانگر LED خروجی، آن را برای استفاده در مدارهای فرمان و تابلوهای برق مناسب می‌سازد.
