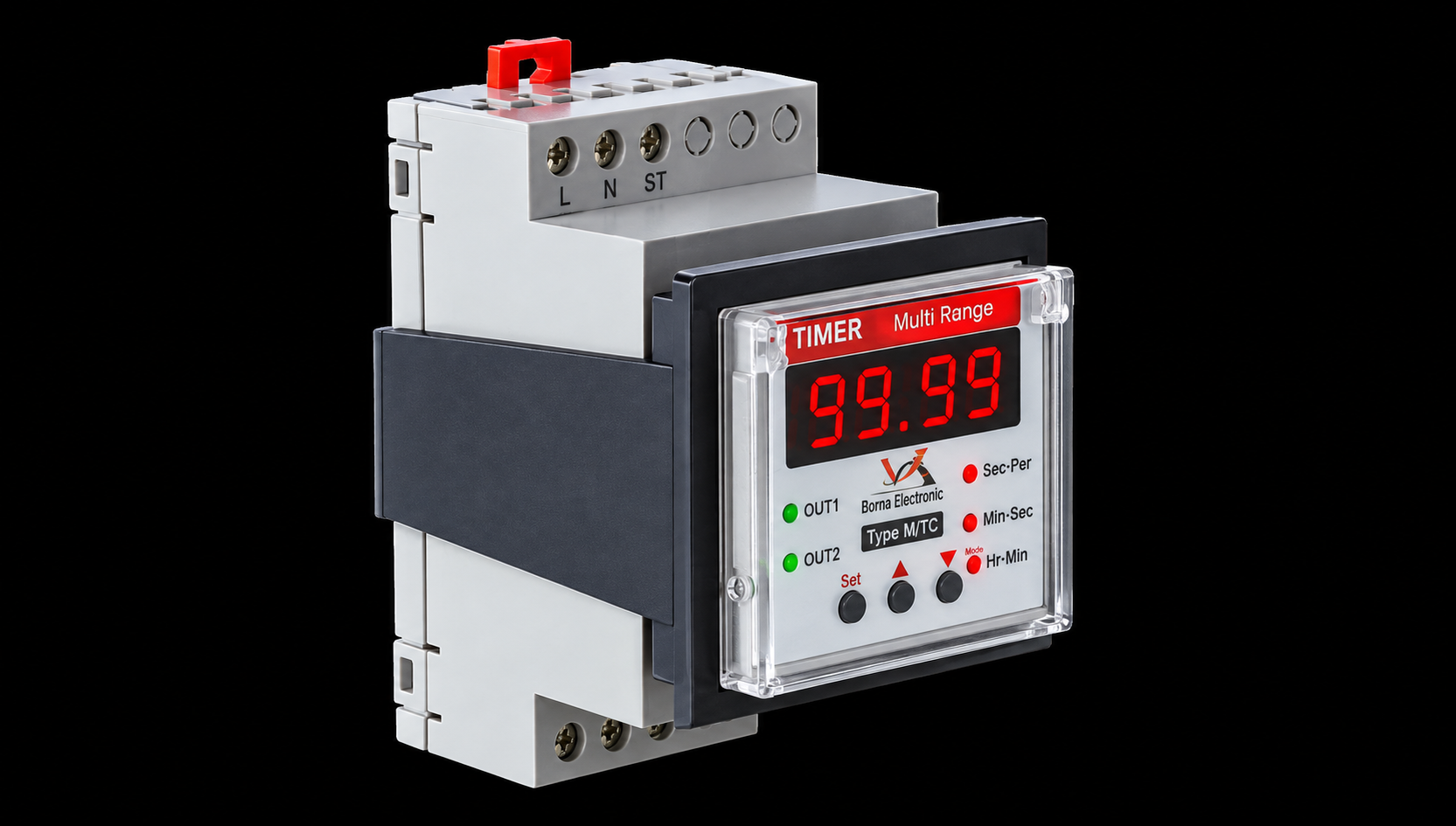

تایمر تکرار کننده دیجیتال MRT/C برنا الکترونیک یک تایمر مولتی‌رنج و چندمنظوره برای کنترل و زمان‌بندی مدارهای فرمان است که امکان ایجاد عملکردهای مختلف زمانی را در یک تجهیز فراهم می‌کند. این تایمر علاوه بر عملکرد تکرارکننده با شروع وصل یا قطع، قابلیت اجرای تأخیر در وصل و تأخیر در قطع را نیز دارد.
یکی از مهم‌ترین ویژگی‌های MRT/C، گستره وسیع تنظیم زمان از ۰٫۱ ثانیه تا ۹۹ ساعت است. به همین دلیل می‌توان از آن هم در فرآیندهای سریع و کوتاه‌مدت و هم در مدارهایی که به زمان‌بندی‌های طولانی نیاز دارند استفاده کرد. همچنین برای هر تابع، امکان شروع شمارش از طریق برق‌دار شدن دستگاه یا کلید استارت وجود دارد.
این ویژگی‌ها باعث شده است MRT/C برای استفاده در تابلوهای برق، مدارهای فرمان، اتوماسیون صنعتی، کنترل تجهیزات، فرآیندهای تکرارشونده و سیستم‌های زمان‌بندی گزینه‌ای کاربردی باشد.
در حالت تایمر تکرار کننده، MRT/C یک چرخه زمانی را به‌صورت مداوم اجرا می‌کند. این عملکرد در دو حالت قابل استفاده است:
در این حالت، با شروع کار تایمر، رله ابتدا وصل می‌شود و پس از سپری شدن زمان تنظیم‌شده، خروجی قطع می‌گردد. سپس با پایان زمان مرحله قطع، رله دوباره وصل شده و چرخه به‌صورت مداوم تکرار می‌شود.
روند عملکرد به شکل زیر است:
شروع → وصل → زمان وصل → قطع → زمان قطع → وصل → تکرار
این حالت برای مدارهایی مناسب است که لازم است تجهیز از همان ابتدای شروع سیکل فعال شود.
در این حالت، پس از آغاز کار تایمر، رله ابتدا در وضعیت قطع قرار دارد. بعد از سپری شدن زمان تنظیم‌شده برای قطع، خروجی وصل می‌شود و پس از پایان زمان وصل مجدداً قطع خواهد شد.
روند عملکرد:
شروع → قطع → زمان قطع → وصل → زمان وصل → قطع → تکرار
در نتیجه کاربر می‌تواند با توجه به نیاز مدار، شروع سیکل را از وضعیت وصل یا قطع انتخاب کند. این دو حالت در مستندات MRT/C برنا نیز به‌عنوان «تکرارکننده با شروع روشن» و «تکرارکننده با شروع خاموش» معرفی شده‌اند.
MRT/C تنها یک تایمر تکرارکننده ساده نیست و دارای چند عملکرد قابل برنامه‌ریزی است.
در حالت تأخیر در وصل، پس از اعمال ولتاژ یا دریافت فرمان، تایمر شروع به شمارش می‌کند و پس از پایان زمان تعیین‌شده، رله خروجی را فعال می‌کند.
این حالت برای مدارهایی کاربرد دارد که لازم است یک تجهیز با تأخیر مشخص روشن یا فعال شود.
در حالت تأخیر در قطع، با شروع عملکرد تایمر، رله ابتدا عمل کرده و پس از سپری شدن زمان تنظیم‌شده، خروجی قطع می‌شود.
این عملکرد برای مدارهایی مناسب است که لازم است پس از دریافت فرمان، تجهیز برای مدت مشخصی فعال باقی بماند.
در حالت تکرارکننده، تایمر به‌صورت پیوسته بین دو وضعیت وصل و قطع جابه‌جا می‌شود. کاربر می‌تواند زمان هر مرحله را تنظیم کرده و تعیین کند که سیکل با وصل یا قطع آغاز شود.
یکی از نقاط قوت MRT/C، امکان تنظیم زمان از ۰٫۱ ثانیه تا ۹۹ ساعت است. این گستره باعث می‌شود تایمر بتواند در کاربردهای متنوع، از زمان‌بندی‌های کوتاه گرفته تا فرآیندهای چندساعته، مورد استفاده قرار گیرد.
برای نمایش و تنظیم زمان، دستگاه از حالت‌های مختلف نمایش استفاده می‌کند:
| حالت نمایش | محدوده نمایش |
|---|---|
| Sec : Per | صدم ثانیه تا ثانیه |
| Min : Sec | دقیقه و ثانیه |
| Hr : Min | ساعت و دقیقه |
این ساختار امکان تنظیم زمان متناسب با نوع فرآیند را فراهم می‌کند.
MRT/C امکان انتخاب نحوه آغاز شمارش را در اختیار کاربر قرار می‌دهد. بر اساس اطلاعات کاتالوگ، هر تابع دارای دو شیوه عملکرد است:
بنابراین می‌توان تایمر را متناسب با ساختار مدار به‌گونه‌ای تنظیم کرد که فرآیند زمان‌سنجی با اعمال ولتاژ یا دریافت فرمان از کلید استارت آغاز شود.
| مشخصه | مقدار / توضیحات |
|---|---|
| برند هربسته |
برنا الکترونیک (BORNA Electronics) 24 |
| مدل | MRT/C |
| نوع | تایمر مولتی‌رنج دیجیتال |
| عملکردها | تأخیر در وصل، تأخیر در قطع، تکرارکننده |
| حالت تکرارکننده | شروع وصل یا شروع قطع |
| محدوده تنظیم زمان | ۰٫۱ ثانیه تا ۹۹ ساعت |
| روش شروع شمارش | با برق‌دار شدن یا کلید استارت |
| خروجی | یک رله با کنتاکت C/O |
| ظرفیت کنتاکت رله | ۶ آمپر در ۲۲۰VAC / ۶ آمپر در ۲۸VDC |
| عمر مکانیکی رله | حدود ۱,۰۰۰,۰۰۰ بار قطع و وصل |
| عمر الکتریکی رله | حدود ۱۰۰,۰۰۰ بار قطع و وصل |
| ولتاژ تغذیه | ۱۸۰ تا ۲۵۰ ولت AC |
| فرکانس شبکه | ۵۰ هرتز ±۵٪ |
| تلفات داخلی | حدود ۳ وات |
| دمای کاری | ۲۰- تا ۶۰+ درجه سانتی‌گراد |
| رطوبت کاری | ۱۵ تا ۸۵ درصد |
| درجه حفاظت | IP20 |
| نوع نصب | DIN Rail و Flush Mounted |
| ابعاد | ۷۳ × ۵۴ × ۸۷ میلی‌متر |
مشخصات فوق از کاتالوگ و منابع فنی منتشرشده برای MRT/C گردآوری شده‌اند.
تایمر MRT/C دارای یک رله خروجی با کنتاکت C/O است. ظرفیت اعلام‌شده برای کنتاکت رله ۶ آمپر در ۲۲۰ ولت AC و ۶ آمپر در ۲۸ ولت DC است. همچنین عمر مکانیکی رله حدود یک میلیون سیکل و عمر الکتریکی آن حدود صد هزار سیکل اعلام شده است.
در مدارهایی که جریان بار از ظرفیت مجاز رله بیشتر است، بهتر است از خروجی تایمر به‌عنوان فرمان کنتاکتور یا رله واسط استفاده شود تا بار اصلی توسط تجهیز مناسب قطع و وصل شود.
به دلیل برخورداری از چند حالت کاری و محدوده زمانی گسترده، MRT/C می‌تواند در طیف متنوعی از مدارهای کنترلی استفاده شود، از جمله:
با استفاده از MRT/C می‌توان چند نوع عملکرد زمانی از جمله تأخیر در وصل، تأخیر در قطع و تکرارکننده را در یک تجهیز در اختیار داشت.
امکان تنظیم از ۰٫۱ ثانیه تا ۹۹ ساعت، استفاده از تایمر را برای کاربردهای کوتاه‌مدت و بلندمدت امکان‌پذیر می‌کند.
در حالت تکرارکننده می‌توان تعیین کرد که سیکل کاری از حالت وصل یا قطع آغاز شود.
در کنار شروع شمارش با برق‌دار شدن، امکان استفاده از کلید استارت نیز وجود دارد.
MRT/C قابلیت نصب به‌صورت ریل DIN یا Flush Mounted را دارد و برای استفاده در تابلوهای برق و پنل‌های کنترلی مناسب است.
نشانگرهای OUT1 و OUT2 وضعیت کنتاکت‌های خروجی را نمایش می‌دهند و برای بررسی وضعیت عملکرد تایمر در زمان راه‌اندازی و عیب‌یابی مفید هستند.
تایمرهای تکرارکننده معمولی عمدتاً برای ایجاد یک سیکل ثابت قطع و وصل استفاده می‌شوند؛ اما MRT/C برنا الکترونیک علاوه بر عملکرد تکرارکننده، حالت‌های تأخیر در وصل و تأخیر در قطع را نیز در اختیار کاربر قرار می‌دهد.
همچنین در حالت تکرارکننده، امکان انتخاب شروع با وصل یا شروع با قطع وجود دارد. بنابراین MRT/C را می‌توان به‌عنوان یک تایمر چندمنظوره برای مدارهایی که به عملکردهای مختلف زمانی نیاز دارند، در نظر گرفت.
برای استفاده از MRT/C ابتدا باید عملکرد موردنظر، حالت شروع و بازه زمانی مناسب انتخاب شود. سپس زمان موردنیاز توسط کلیدهای تنظیم دستگاه تعیین می‌شود.
در حالت تکرارکننده، دو زمان برای مراحل وصل و قطع در نظر گرفته می‌شود و تایمر این دو مرحله را به‌صورت متوالی اجرا می‌کند.
سیم‌بندی تغذیه و کنتاکت خروجی باید مطابق نقشه ترمینال‌بندی محصول انجام شود. در هنگام نصب نیز باید ظرفیت رله و مشخصات بار در نظر گرفته شود.
تایمر تکرار کننده دیجیتال MRT/C برنا الکترونیک یک تایمر مولتی‌رنج با قابلیت‌های متنوع برای کنترل زمان در مدارهای فرمان و اتوماسیون است. این محصول علاوه بر تأخیر در وصل و تأخیر در قطع، امکان عملکرد به‌صورت تکرارکننده با شروع وصل یا شروع قطع را فراهم می‌کند.
محدوده تنظیم ۰٫۱ ثانیه تا ۹۹ ساعت، امکان شروع شمارش با برق یا کلید استارت، رله خروجی C/O، قابلیت نصب روی ریل DIN و Flush Mounted و ابعاد مناسب، این تایمر را برای استفاده در انواع تابلوهای برق و سیستم‌های کنترلی مناسب کرده است.
