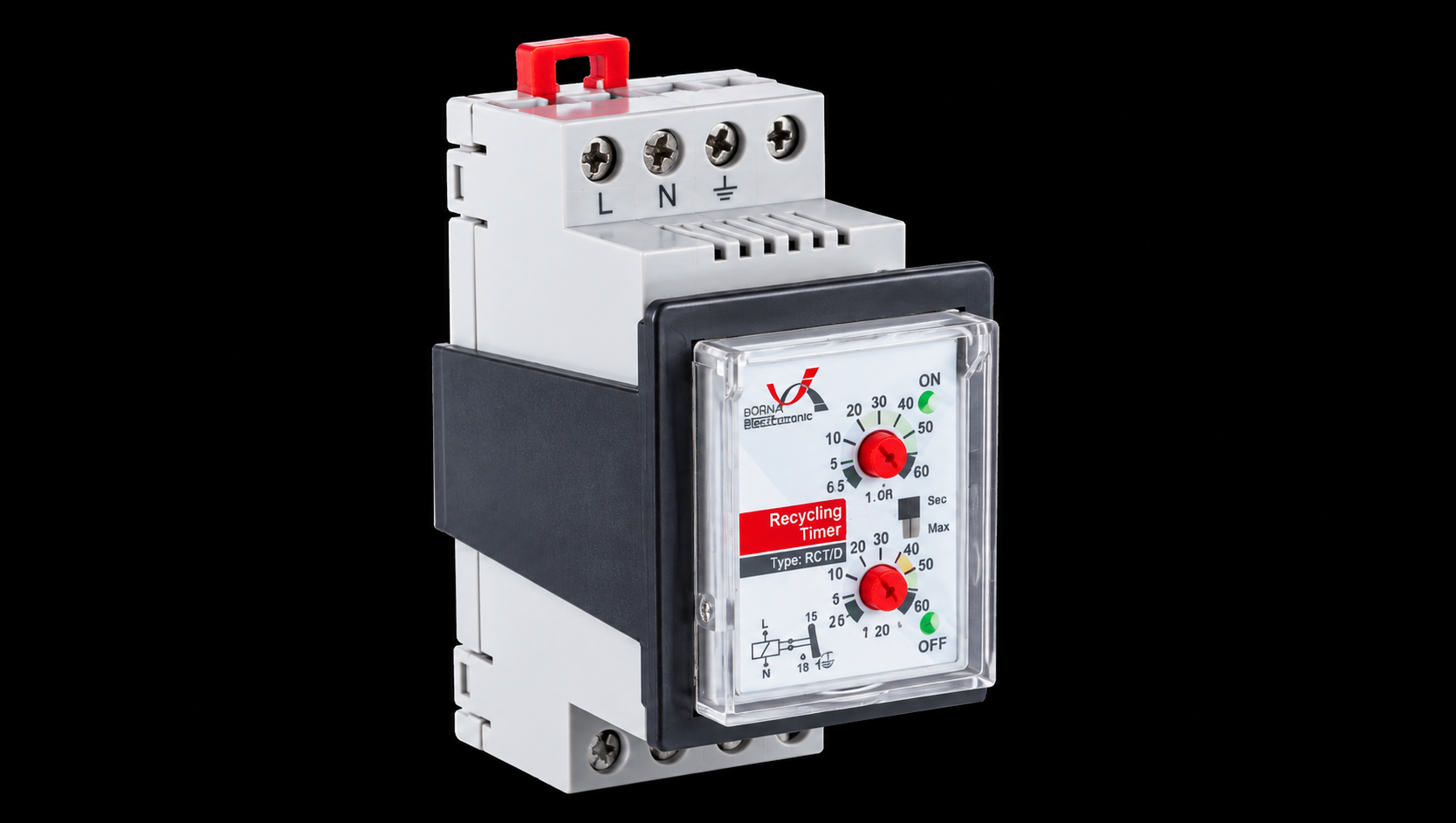

تایمر تکرار کننده میکروپروسسوری RCT/D برنا الکترونیک یک تجهیز کنترلی برای ایجاد سیکل‌های متوالی و تکرارشونده قطع و وصل در مدارهای فرمان و اتوماسیون است. این تایمر با استفاده از سیستم میکروپروسسوری، فرآیند زمان‌سنجی و تغییر وضعیت خروجی را مدیریت می‌کند و برای مدارهایی مناسب است که لازم است یک تجهیز در بازه‌های زمانی مشخص، به‌صورت متناوب روشن و خاموش شود.
یکی از قابلیت‌های مهم این تایمر، امکان تعیین زمان قطع و زمان وصل به‌صورت مستقل است. به این ترتیب کاربر می‌تواند مدت زمان هر مرحله از سیکل کاری را متناسب با فرآیند موردنظر تنظیم کند. ساختار تکرارشونده RCT/D باعث می‌شود پس از پایان یک مرحله، مرحله بعدی به‌صورت خودکار آغاز شده و این چرخه تا زمانی که شرایط کار دستگاه برقرار باشد، ادامه پیدا کند.
این نوع عملکرد در مدارهای کنترل دبی سیالات، فلاشرها، تابلوهای برق، مدارهای فرمان، سیستم‌های اتوماسیون و تجهیزات دارای سیکل کاری تکرارشونده کاربرد دارد. کاتالوگ برنا نیز برای تایمر RCT قابلیت استفاده به‌عنوان DUTY CYCLE و فلاشر را ذکر کرده است.
اساس کار RCT/D ایجاد یک چرخه زمانی شامل دو مرحله اصلی است:
زمان قطع → زمان وصل → زمان قطع → زمان وصل → تکرار سیکل
در این فرآیند، زمان هر مرحله به‌صورت مستقل تعیین می‌شود. پس از پایان زمان مربوط به یک مرحله، خروجی تایمر تغییر وضعیت داده و مرحله بعدی آغاز می‌شود.
برای مثال، در یک کاربرد مشخص می‌توان تایمر را به شکلی تنظیم کرد که:
این قابلیت باعث می‌شود RCT/D بتواند بدون نیاز به فرمان دستی در هر سیکل، یک برنامه زمانی تکرارشونده را در مدار اجرا کند.
یکی از ویژگی‌های کلیدی تایمر تکرار کننده RCT/D برنا الکترونیک، امکان تنظیم جداگانه زمان‌های قطع و وصل است.
در بسیاری از کاربردهای صنعتی، مدت روشن بودن یک تجهیز با مدت خاموش بودن آن برابر نیست. به همین دلیل وجود دو زمان مستقل، انعطاف بیشتری در طراحی مدار ایجاد می‌کند.
برای نمونه، در یک مدار کنترل می‌توان زمان قطع را کوتاه‌تر از زمان وصل در نظر گرفت یا برعکس. همچنین در کاربردهایی که چرخه کاری منظم مورد نیاز است، می‌توان زمان قطع و وصل را برابر تنظیم کرد.
در تایمرهای میکروپروسسوری، فرآیند زمان‌سنجی توسط مدار پردازشی دستگاه مدیریت می‌شود. این ساختار امکان اجرای منظم و کنترل‌شده سیکل زمانی را فراهم می‌کند و RCT/D را برای کاربردهایی که تکرار دقیق یک فرآیند زمانی اهمیت دارد، مناسب می‌سازد.
در مقابل، تایمرهای آنالوگ معمولاً با مدارهای زمان‌سنجی آنالوگ و تنظیمات پتانسیومتری کار می‌کنند. انتخاب بین مدل آنالوگ RCT و مدل میکروپروسسوری RCT/D باید بر اساس نیاز مدار، نوع فرآیند و دقت مورد انتظار انجام شود.
| مشخصه | توضیحات |
|---|---|
| برند هربسته |
برنا الکترونیک (BORNA) 20 |
| مدل | RCT/D |
| نوع تایمر | تکرار کننده میکروپروسسوری |
| عملکرد اصلی | قطع و وصل متوالی و تکرارشونده |
| نوع زمان‌بندی | زمان قطع و زمان وصل مستقل |
| نحوه عملکرد | اجرای خودکار سیکل قطع و وصل |
| کنترل فرآیند | میکروپروسسوری |
| کاربرد | مدار فرمان و کنترل |
| کاربردهای شاخص | Duty Cycle، فلاشر و فرآیندهای تکرارشونده |
| خروجی | جهت فرمان به مدار کنترل |
| نصب | مناسب استفاده در تابلو و مدارهای کنترلی |
نکته: مشخصات عددی مانند ولتاژ تغذیه، ظرفیت دقیق کنتاکت خروجی، محدوده زمانی، ابعاد و ترمینال‌بندی RCT/D باید با پلاک محصول یا کاتالوگ نسخه موردنظر تطبیق داده شود؛ زیرا منبع رسمی قابل استناد برای این اعداد در جست‌وجوی فعلی پیدا نشد.
تایمر RCT/D را می‌توان در سیستم‌هایی به کار برد که نیازمند اجرای یک فرآیند در قالب سیکل‌های زمانی متوالی هستند. برخی از مهم‌ترین کاربردهای آن عبارت‌اند از:
یکی از کاربردهای مهم تایمرهای تکرارشونده، اجرای چرخه‌های کاری برای کنترل فرآیند عبور یا پمپاژ سیالات است. در این حالت می‌توان زمان فعال و غیرفعال شدن تجهیز را بر اساس نیاز فرآیند تعیین کرد.
RCT/D می‌تواند برای ایجاد عملکرد متناوب در مدارهای فلاشر مورد استفاده قرار گیرد؛ به این صورت که خروجی در فواصل زمانی مشخص قطع و وصل می‌شود.
در تابلوهای برق و مدارهای اتوماسیون، این تایمر می‌تواند برای اجرای سیکل‌های زمانی در مدار فرمان مورد استفاده قرار گیرد.
هر تجهیزی که نیاز به یک الگوی مشخص روشن و خاموش شدن داشته باشد، در صورت سازگاری مشخصات الکتریکی، می‌تواند از یک تایمر تکرارکننده برای ایجاد سیکل زمانی استفاده کند.
در برخی فرآیندهای اتوماسیون صنعتی، اجرای مداوم یک سیکل زمانی مشخص اهمیت دارد. RCT/D می‌تواند بخش زمان‌بندی این فرآیند را بر عهده بگیرد.
پس از پایان یک مرحله، تایمر به‌صورت خودکار وارد مرحله بعدی می‌شود و چرخه قطع و وصل تکرار می‌گردد.
زمان قطع و زمان وصل به‌صورت جداگانه قابل تنظیم است و امکان ایجاد سیکل‌های مختلف را فراهم می‌کند.
ساختار میکروپروسسوری برای مدیریت فرآیند زمان‌سنجی، امکان کنترل منظم سیکل کاری را فراهم می‌کند.
این تایمر برای استفاده در مدارهای کنترلی و تابلوهای برق طراحی شده و می‌تواند در فرآیندهای مختلف زمان‌بندی مورد استفاده قرار گیرد.
از تایمرهای تکرارکننده برنا می‌توان در کاربردهای دارای سیکل کاری یا Duty Cycle استفاده کرد.
ایجاد قطع و وصل متوالی، RCT/D را برای کاربردهای فلاشر و مدارهای علامت‌دهی متناوب نیز مناسب می‌کند.
تایمر تأخیر در وصل معمولاً وظیفه دارد پس از دریافت فرمان، یک مدت مشخص صبر کرده و سپس خروجی را فعال کند؛ اما تایمر تکرارکننده RCT/D برای اجرای یک سیکل مداوم طراحی شده است.
در RCT/D، فرآیند فقط یک‌بار انجام نمی‌شود، بلکه خروجی پس از طی زمان‌های تعیین‌شده به‌صورت متوالی تغییر وضعیت می‌دهد:
قطع → وصل → قطع → وصل → …
بنابراین زمانی که هدف، ایجاد یک فرآیند زمان‌بندی‌شده و تکراری است، استفاده از تایمر تکرارکننده مناسب‌تر از یک تایمر ساده تأخیر در وصل خواهد بود.
برای استفاده صحیح از تایمر تکرارکننده میکروپروسسوری RCT/D باید نوع بار، جریان مصرفی، ولتاژ مدار فرمان و ظرفیت خروجی تایمر در نظر گرفته شود.
در صورتی که بار موردنظر دارای جریان راه‌اندازی بالا باشد یا توان مصرفی آن با ظرفیت خروجی تایمر مطابقت نداشته باشد، بهتر است تایمر مستقیماً بار قدرت را کنترل نکند و از رله واسط یا کنتاکتور مناسب برای قطع و وصل بار استفاده شود.
همچنین هنگام نصب باید سیم‌بندی مطابق نقشه ترمینال‌های همان نسخه از محصول انجام شود.
تایمر تکرار کننده میکروپروسسوری RCT/D برنا الکترونیک یک تجهیز کنترلی برای اجرای سیکل‌های متوالی قطع و وصل در مدارهای فرمان و اتوماسیون است. قابلیت تنظیم مستقل زمان قطع و وصل به کاربر اجازه می‌دهد الگوی زمانی موردنیاز را برای فرآیندهای مختلف ایجاد کند.
استفاده در کنترل دبی سیالات، مدارهای فلاشر، تابلوهای برق، سیستم‌های اتوماسیون و تجهیزات دارای سیکل کاری تکرارشونده از جمله کاربردهای این خانواده از تایمرهای برنا الکترونیک است.
در یک مدار نمونه، عملکرد RCT/D را می‌توان به شکل زیر خلاصه کرد:
تنظیم زمان قطع → قطع خروجی → پایان زمان قطع → وصل خروجی → پایان زمان وصل → قطع خروجی → تکرار خودکار
تایمر تکرار کننده میکروپروسسوری RCT/D برنا الکترونیک
تایمر تکرار کننده میکروپروسسوری RCT/D برنا الکترونیک با قابلیت تنظیم مستقل زمان قطع و وصل، مناسب مدار فرمان، اتوماسیون، کنترل دبی سیالات و مدارهای فلاشر.
تایمر RCT/D، تایمر تکرار کننده RCT/D، تایمر برنا الکترونیک، تایمر میکروپروسسوری برنا، تایمر تکرار کننده میکروپروسسوری، تایمر قطع و وصل، تایمر سیکلی، تایمر Duty Cycle، تایمر فلاشر، تایمر مدار فرمان، تایمر اتوماسیون صنعتی، خرید تایمر RCT/D
1,550,000 تومان
