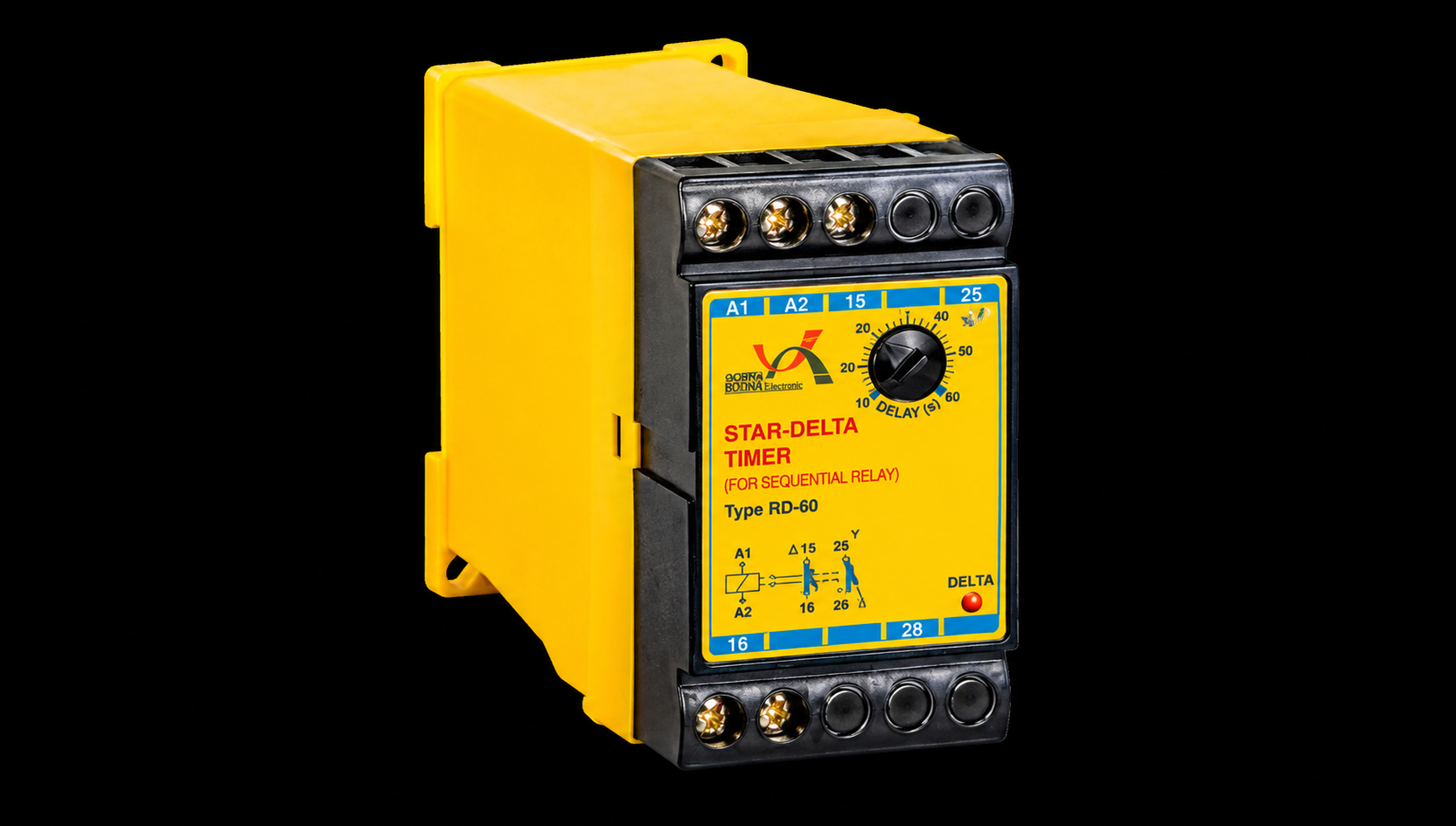

تایمر ستاره مثلث دو رلهای آنالوگ YDS برنا الکترونیک یک تجهیز کنترلی برای راه‌اندازی موتورهای الکتریکی به روش ستاره–مثلث (Star-Delta) است. این تایمر با استفاده از دو رله مجزا، فرآیند انتقال موتور از حالت ستاره به حالت مثلث را به‌صورت زمان‌بندی‌شده انجام می‌دهد و با ایجاد یک فاصله زمانی کوتاه بین قطع مدار ستاره و وصل مدار مثلث، به جلوگیری از هم‌زمان شدن دو وضعیت کمک می‌کند.
مدل YDS برای استفاده در تابلوهای برق، مدارهای فرمان موتورها و سیستم‌های راه‌اندازی موتورهای سه‌فاز طراحی شده و تنظیم زمان آن به‌صورت آنالوگ انجام می‌شود. محدوده زمانی قابل تنظیم دستگاه بین ۳ تا ۶۰ ثانیه است و پس از پایان زمان ستاره، یک وقفه کوتاه برای انتقال به حالت مثلث ایجاد می‌شود.
در راه‌اندازی مستقیم موتورهای الکتریکی، جریان اولیه موتور می‌تواند چندین برابر جریان نامی باشد. در موتورهایی که به روش ستاره–مثلث راه‌اندازی می‌شوند، موتور ابتدا در وضعیت ستاره قرار می‌گیرد تا فرآیند شروع حرکت با شرایط مناسب‌تری انجام شود. پس از رسیدن موتور به شرایط موردنظر، مدار به وضعیت مثلث منتقل می‌شود تا موتور در حالت کاری خود ادامه فعالیت دهد.
تایمر YDS وظیفه زمان‌بندی این تغییر وضعیت را بر عهده دارد. به این ترتیب، نیازی نیست زمان انتقال از ستاره به مثلث به‌صورت دستی کنترل شود و فرآیند توسط مدار فرمان و خروجی‌های رلهای تایمر انجام می‌شود.
با وصل شدن تغذیه تایمر، رله مربوط به مدار ستاره فعال شده و موتور در حالت ستاره راه‌اندازی می‌شود. زمان فعالیت این رله توسط کاربر روی تایمر تنظیم می‌شود.
پس از سپری شدن زمان تنظیم‌شده، رله ستاره از مدار خارج می‌شود. سپس یک فاصله زمانی حدود ۵۰ میلی‌ثانیه ایجاد می‌شود که در این مدت هر دو رله ستاره و مثلث در وضعیت قطع قرار دارند. این فاصله برای جلوگیری از تداخل و هم‌زمانی مدارهای ستاره و مثلث در نظر گرفته شده است.
بعد از پایان این وقفه، رله مربوط به مدار مثلث فعال شده و موتور وارد وضعیت مثلث می‌شود و تا زمان ادامه فرمان مدار، در این حالت باقی می‌ماند.
این توالی عملکرد را می‌توان به شکل زیر خلاصه کرد:
وصل برق → فعال شدن ستاره → سپری شدن زمان تنظیم‌شده → قطع ستاره → وقفه ۵۰ میلی‌ثانیه → وصل مثلث
یکی از ویژگی‌های مهم تایمر ستاره مثلث YDS، امکان تنظیم زمان عملکرد مدار ستاره در محدوده ۳ تا ۶۰ ثانیه است. کاربر می‌تواند با توجه به توان موتور، شرایط بار و زمان موردنیاز برای شتاب‌گیری موتور، مقدار مناسب را توسط تنظیم‌کننده روی دستگاه انتخاب کند.
انتخاب زمان مناسب اهمیت زیادی دارد؛ زیرا زمان انتقال ستاره به مثلث باید متناسب با شرایط واقعی موتور و بار مکانیکی آن تعیین شود.
YDS دارای دو رله خروجی است که برای کنترل دو بخش اصلی مدار ستاره–مثلث مورد استفاده قرار می‌گیرند. هر رله دارای کنتاکت مستقل بوده و ظرفیت کنتاکت خروجی آن ۶ آمپر اعلام شده است.
در یک مدار استاندارد ستاره–مثلث، یکی از خروجی‌ها برای فرمان کنتاکتور ستاره و خروجی دیگر برای فرمان کنتاکتور مثلث استفاده می‌شود.
برای کنترل موتورهای با توان بالا، خروجی تایمر باید در مدار فرمان کنتاکتورها مورد استفاده قرار گیرد و خود موتور مستقیماً به خروجی تایمر متصل نشود.
یکی از نکات مهم در مدارهای ستاره–مثلث، جلوگیری از وصل هم‌زمان کنتاکتورهای ستاره و مثلث است. YDS برای این منظور پس از قطع رله ستاره، یک تأخیر ثابت حدود ۵۰ میلی‌ثانیه ایجاد می‌کند.
در این فاصله، هر دو رله از مدار خارج هستند و سپس رله مثلث فعال می‌شود. این عملکرد باعث می‌شود انتقال بین دو حالت به شکل کنترل‌شده‌تری انجام شود.
| مشخصه | مقدار / توضیحات |
|---|---|
| برند هربسته |
برنا الکترونیک BORNA Electronics 20 |
| مدل | YDS |
| نوع محصول | تایمر ستاره مثلث |
| تکنولوژی | آنالوگ |
| کاربرد اصلی | راه‌اندازی موتور به روش ستاره–مثلث |
| تعداد رله خروجی | ۲ رله |
| ظرفیت کنتاکت هر رله | ۶ آمپر |
| نوع کنتاکت | تک کنتاکت |
| محدوده تنظیم زمان | ۳ تا ۶۰ ثانیه |
| زمان فاصله بین ستاره و مثلث | حدود ۵۰ میلی‌ثانیه |
| ولتاژ تغذیه | ۲۲۰ ولت AC با تلرانس ±۱۰٪ |
| فرکانس کاری | ۵۰ هرتز با تلرانس ±۵٪ |
| دمای کاری | ۲۰- تا ۵۰+ درجه سانتی‌گراد |
| رطوبت کاری | ۱۵ تا ۸۵ درصد |
| درجه حفاظت | IP20 |
| ابعاد | ۱۰۱ × ۸۰ × ۴۵ میلی‌متر |
| نشانگر وضعیت | دارد |
| نوع تنظیم | آنالوگ |
| کاربرد | مدار فرمان و راه‌اندازی موتورهای سه‌فاز |
تایمر YDS در مدارهایی کاربرد دارد که راه‌اندازی موتور به روش ستاره–مثلث انجام می‌شود. مهم‌ترین موارد استفاده این تجهیز عبارت‌اند از:
YDS امکان تعیین زمان فعالیت موتور در حالت ستاره را فراهم می‌کند تا انتقال به مثلث در زمان مشخص انجام شود.
وجود دو رله مجزا، کنترل کنتاکتورهای ستاره و مثلث را در یک تجهیز امکان‌پذیر می‌کند.
زمان عملکرد دستگاه توسط تنظیم‌کننده آنالوگ قابل تغییر است و برای تنظیمات معمول مدارهای موتور، استفاده ساده‌ای دارد.
ایجاد فاصله حدود ۵۰ میلی‌ثانیه بین قطع ستاره و وصل مثلث به جلوگیری از تداخل دو مدار کمک می‌کند.
ابعاد ۱۰۱×۸۰×۴۵ میلی‌متر، امکان نصب YDS را در تابلوهای برق و مدارهای فرمان فراهم می‌کند.
برخلاف تایمرهای عمومی، YDS برای اجرای توالی مشخص ستاره، قطع، مثلث طراحی شده و مستقیماً برای این نوع مدار کاربرد دارد.
برای عملکرد صحیح تایمر ستاره مثلث YDS، سیم‌بندی دستگاه باید مطابق نقشه مدار و دستورالعمل سازنده انجام شود. همچنین کنتاکتورهای ستاره و مثلث باید به‌گونه‌ای در مدار قرار بگیرند که از وصل هم‌زمان آن‌ها جلوگیری شود.
زمان تنظیم‌شده نیز باید با توجه به مشخصات موتور، نوع بار و شرایط راه‌اندازی تعیین شود. مقدار نامناسب زمان ستاره می‌تواند باعث انتقال زودهنگام یا دیرهنگام موتور به حالت مثلث شود.
همچنین ظرفیت ۶ آمپر رله‌های YDS به معنای مناسب بودن آن برای تغذیه مستقیم موتورهای پرقدرت نیست؛ خروجی تایمر در مدار فرمان کنتاکتورها استفاده می‌شود.
تایمرهای عمومی معمولاً برای ایجاد یک تأخیر زمانی در یک مدار استفاده می‌شوند، اما YDS برنا الکترونیک به‌صورت اختصاصی برای فرآیند راه‌اندازی ستاره–مثلث طراحی شده است.
این تجهیز علاوه بر زمان‌سنجی، دارای دو خروجی رلهای برای کنترل مراحل ستاره و مثلث است و بین قطع مدار ستاره و وصل مدار مثلث نیز فاصله زمانی مشخصی ایجاد می‌کند. به همین دلیل، ساختار آن با یک تایمر تأخیر ساده تفاوت دارد.
تایمر ستاره مثلث دو رلهای آنالوگ YDS برنا الکترونیک یک تجهیز کاربردی برای کنترل توالی راه‌اندازی موتورهای سه‌فاز به روش ستاره–مثلث است. این محصول با داشتن دو رله ۶ آمپری، محدوده تنظیم ۳ تا ۶۰ ثانیه، فاصله انتقال حدود ۵۰ میلی‌ثانیه و تغذیه ۲۲۰ ولت AC می‌تواند در مدارهای فرمان موتور و تابلوهای برق صنعتی مورد استفاده قرار گیرد.
طراحی ساده، تنظیم آنالوگ، دو خروجی مجزا و عملکرد اختصاصی ستاره–مثلث، YDS را به گزینه‌ای مناسب برای مدارهای راه‌اندازی موتور تبدیل کرده است.
