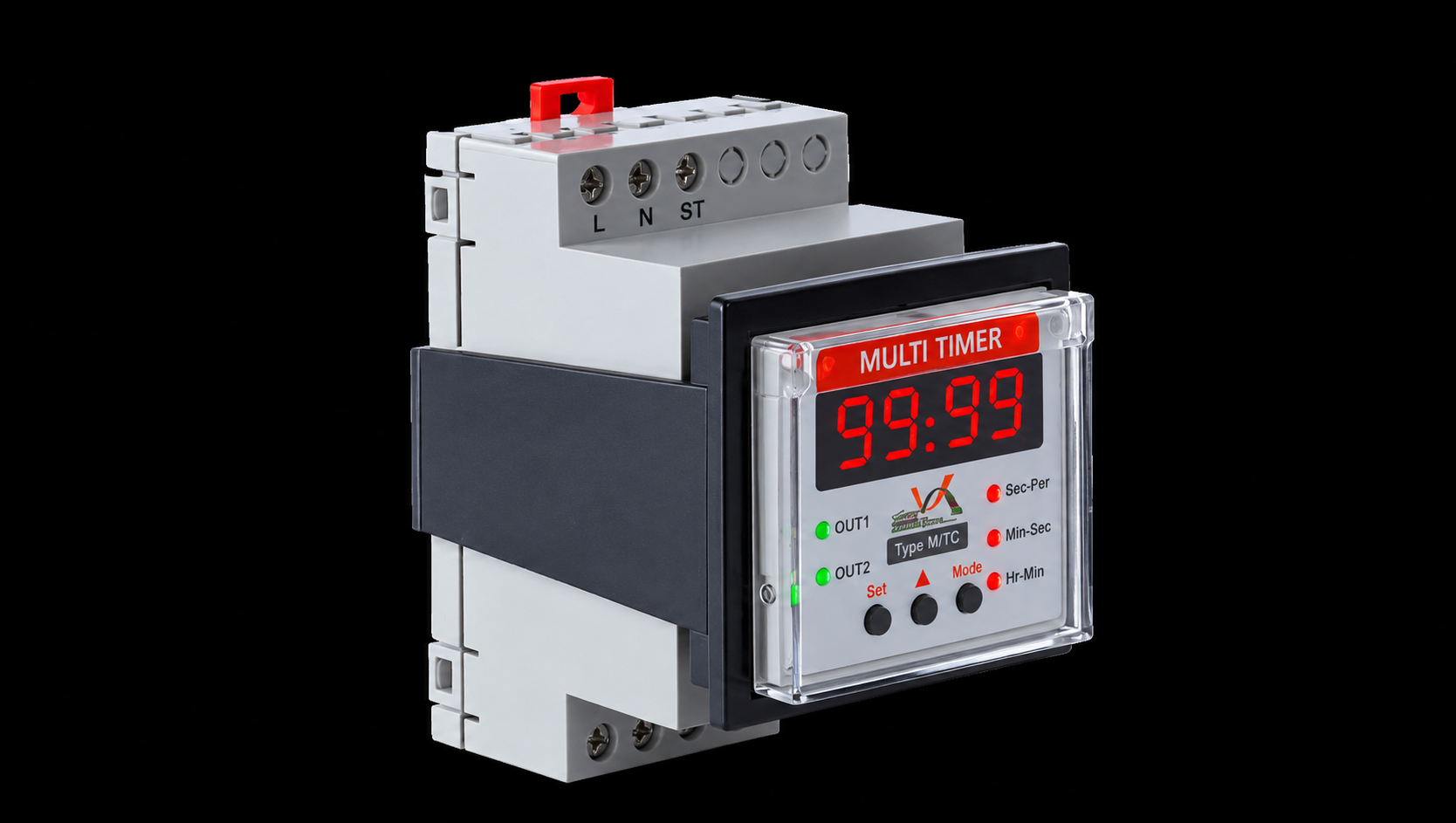

تایمر ستاره مثلث دو رله‌ای دیجیتال MTT/C

تایمر ستاره مثلث دو رله‌ای دیجیتال MTT/C برنا الکترونیک یک تجهیز کنترلی چندمنظوره برای مدیریت زمان راه‌اندازی موتورهای الکتریکی و اجرای فرآیند ستاره–مثلث (Star-Delta) است. این محصول با بهره‌گیری از سیستم دیجیتال، دو رله خروجی و قابلیت تنظیم زمان، امکان کنترل دقیق توالی عملکرد کنتاکتورهای ستاره و مثلث را در مدار فرمان فراهم می‌کند.

مدل MTT/C برخلاف یک تایمر ساده، یک مولتی‌تایمر دیجیتال است و می‌تواند برای چند نوع مدار زمانی مورد استفاده قرار گیرد. یکی از کاربردهای مهم آن، کنترل راه‌اندازی ستاره–مثلث موتورهای سه‌فاز است. همچنین قابلیت استفاده به‌عنوان تایمر تأخیر در وصل و قطع، تایمر تکرارکننده، تایمر استارت مجدد و مدار چپگرد–راستگرد را نیز دارد.

تایمر ستاره مثلث MTT/C چیست؟

در موتورهای سه‌فاز، روش راه‌اندازی ستاره–مثلث یکی از روش‌های متداول برای کاهش جریان راه‌اندازی موتور است. در این روش، موتور ابتدا در وضعیت ستاره قرار می‌گیرد و پس از سپری شدن زمان مشخص، مدار از حالت ستاره خارج شده و پس از یک فاصله مناسب، وارد حالت مثلث می‌شود.

تایمر MTT/C وظیفه ایجاد این توالی زمانی را در مدار فرمان بر عهده دارد. دو رله خروجی دستگاه می‌توانند برای کنترل کنتاکتورهای مربوط به مدار ستاره و مثلث استفاده شوند و زمان‌بندی تغییر وضعیت توسط تنظیمات دیجیتال دستگاه انجام می‌شود.

نحوه عملکرد MTT/C در حالت ستاره–مثلث

پس از فعال شدن مدار، تایمر مطابق برنامه انتخاب‌شده شروع به زمان‌سنجی می‌کند. در مرحله اول، خروجی مربوط به کنتاکتور ستاره فعال می‌شود تا موتور در وضعیت ستاره شروع به کار کند.

پس از سپری شدن زمان تعیین‌شده، فرمان مدار ستاره قطع شده و سپس انتقال به مرحله بعدی انجام می‌شود. بعد از پایان فاصله زمانی تعریف‌شده در برنامه، خروجی مربوط به کنتاکتور مثلث فعال می‌شود و موتور وارد وضعیت مثلث خواهد شد.

به‌صورت ساده:

شروع مدار → فعال شدن ستاره → زمان‌سنجی → قطع ستاره → فاصله انتقال → فعال شدن مثلث

این فرآیند به‌صورت خودکار انجام می‌شود و نیازی به تغییر دستی وضعیت کنتاکتورها ندارد.

دو رله خروجی برای مدار ستاره و مثلث

یکی از ویژگی‌های مهم MTT/C، وجود دو رله خروجی C/O است. این ساختار امکان کنترل دو بخش مجزای مدار فرمان را فراهم می‌کند و در کاربرد ستاره–مثلث، خروجی‌ها می‌توانند برای فرمان کنتاکتورهای ستاره و مثلث مورد استفاده قرار گیرند.

ظرفیت کنتاکت رله‌های خروجی طبق راهنمای فنی محصول شامل ۱۶ آمپر در ۲۲۰ ولت AC و ۶ آمپر در ۲۸ ولت DC اعلام شده است.

نکته مهم: در راه‌اندازی موتورهای قدرت، رله تایمر وظیفه کنترل مدار فرمان را دارد و موتور نباید مستقیماً از طریق خروجی تایمر تغذیه شود. برای موتورهای صنعتی باید از کنتاکتور و تجهیزات حفاظتی متناسب با توان و جریان موتور استفاده شود.

تنظیم دیجیتال زمان

یکی از مزیت‌های اصلی تایمر MTT/C نسبت به تایمرهای آنالوگ، تنظیم دیجیتال زمان است. کاربر می‌تواند زمان موردنظر را از طریق کلیدهای تنظیم دستگاه تعیین کرده و مقدار زمان روی نمایشگر دیجیتال مشاهده شود.

محدوده زمان‌سنجی این مولتی‌تایمر از ۱ ثانیه تا ۹۹ ساعت اعلام شده است. همچنین نمایش زمان می‌تواند در قالب‌های مختلف مانند ثانیه/صدم ثانیه، دقیقه/ثانیه و ساعت/دقیقه انجام شود.

این گستره زمانی باعث می‌شود MTT/C تنها برای مدارهای ستاره–مثلث کاربرد نداشته باشد و بتوان از آن در مدارهای کنترلی متنوع نیز استفاده کرد.

قابلیت‌های چندگانه MTT/C

مدل MTT/C یک مولتی‌تایمر است و علاوه بر عملکرد ستاره–مثلث، برای چند کاربرد زمانی دیگر نیز قابل برنامه‌ریزی است. از جمله عملکردهای قابل استفاده این دستگاه می‌توان به موارد زیر اشاره کرد:

۱. تأخیر در وصل و قطع

برای ایجاد تأخیر زمانی در عملکرد خروجی و کنترل زمان وصل یا قطع مدار.

۲. تایمر تکرارکننده

برای ایجاد سیکل‌های تکراری روشن و خاموش با زمان‌های قابل تنظیم.

۳. استارت مجدد

برای ایجاد تأخیر قبل از راه‌اندازی مجدد تجهیز پس از برگشت شرایط تغذیه یا فرمان.

۴. ستاره–مثلث

برای کنترل توالی راه‌اندازی موتور از حالت ستاره به مثلث.

۵. چپگرد–راستگرد

برای ایجاد توالی زمانی موردنیاز در مدارهای فرمان موتورهای چپگرد و راستگرد.

این تنوع عملکرد باعث می‌شود MTT/C در پروژه‌هایی که چند نوع مدار فرمان مورد نیاز است، قابلیت استفاده بیشتری داشته باشد.

مشخصات فنی تایمر ستاره مثلث دیجیتال MTT/C

مشخصات فوق بر اساس راهنمای فنی MTT/C برنا الکترونیک تنظیم شده است.

کاربردهای تایمر ستاره مثلث MTT/C

تایمر دیجیتال MTT/C را می‌توان در انواع تابلوهای برق و مدارهای کنترل صنعتی به کار برد. مهم‌ترین کاربردهای آن عبارت‌اند از:

• راه‌اندازی موتورهای سه‌فاز به روش ستاره–مثلث
• تابلوهای کنترل موتور
• مدارهای فرمان صنعتی
• ماشین‌آلات صنعتی
• سیستم‌های اتوماسیون
• کنترل کنتاکتورهای ستاره و مثلث
• مدارهای چپگرد و راستگرد
• ایجاد تأخیر در راه‌اندازی تجهیزات
• کنترل سیکل‌های زمانی روشن و خاموش
• مدارهای استارت مجدد
• تابلوهای برق صنعتی و کارگاهی

مزایای تایمر ستاره مثلث دیجیتال MTT/C

تنظیم دقیق و خوانا

تنظیم دیجیتال و نمایش مقدار زمان روی نمایشگر، امکان تنظیم ساده‌تر و دقیق‌تر زمان موردنیاز را فراهم می‌کند.

دو خروجی رله‌ای

وجود دو رله خروجی، امکان کنترل دو فرمان مجزا را در یک تجهیز فراهم می‌کند و برای مدار ستاره–مثلث بسیار کاربردی است.

چند عملکرد در یک دستگاه

MTT/C فقط یک تایمر ستاره–مثلث نیست و می‌تواند برای چند نوع مدار زمانی دیگر نیز برنامه‌ریزی شود.

محدوده زمانی گسترده

از ۱ ثانیه تا ۹۹ ساعت، محدوده وسیعی از کاربردهای زمانی توسط این دستگاه قابل پوشش است.

مناسب تابلو برق

قابلیت نصب به‌صورت ریل DIN و Flush Mounted باعث می‌شود MTT/C بتواند در انواع تابلوها و پنل‌های کنترلی نصب شود.

تفاوت MTT/C با تایمر ستاره مثلث آنالوگ YDS

هر دو محصول برای کنترل مدار ستاره–مثلث قابل استفاده هستند، اما روش تنظیم و امکانات آن‌ها متفاوت است.

بنابراین MTT/C علاوه بر کاربرد ستاره–مثلث، یک مولتی‌تایمر دیجیتال نیز محسوب می‌شود و در مدارهای مختلف قابل استفاده است.

نکات مهم در انتخاب و نصب MTT/C

برای استفاده از MTT/C در مدار ستاره–مثلث، انتخاب زمان مناسب باید با توجه به مشخصات موتور، توان، نوع بار و شرایط شتاب‌گیری آن انجام شود. همچنین مدار فرمان باید به‌گونه‌ای طراحی شود که کنتاکتورهای ستاره و مثلث به‌صورت هم‌زمان وصل نشوند.

سیم‌بندی ترمینال‌های تغذیه و خروجی نیز باید مطابق نقشه سازنده انجام شود. در راهنمای محصول، ترمینال‌های A و N برای تغذیه و ترمینال ST برای شروع زمان‌سنجی در حالت استارت خارجی معرفی شده‌اند؛ ترمینال‌های 15، 16 و 18 نیز مربوط به کنتاکت رله خروجی اول و ترمینال‌های 25، 26 و 28 مربوط به رله دوم هستند.

جمع‌بندی

تایمر ستاره مثلث دو رله‌ای دیجیتال MTT/C برنا الکترونیک یک مولتی‌تایمر کاربردی برای تابلوهای برق، مدارهای فرمان و سیستم‌های کنترل موتور است که می‌تواند فرآیند راه‌اندازی موتور به روش ستاره–مثلث را به‌صورت زمان‌بندی‌شده کنترل کند.

وجود دو رله خروجی C/O، تنظیم دیجیتال، محدوده زمان‌سنجی ۱ ثانیه تا ۹۹ ساعت، قابلیت ستاره–مثلث و چند عملکرد زمانی دیگر باعث شده این مدل علاوه بر کنترل موتور، برای بسیاری از کاربردهای اتوماسیون و مدار فرمان نیز قابل استفاده باشد.
