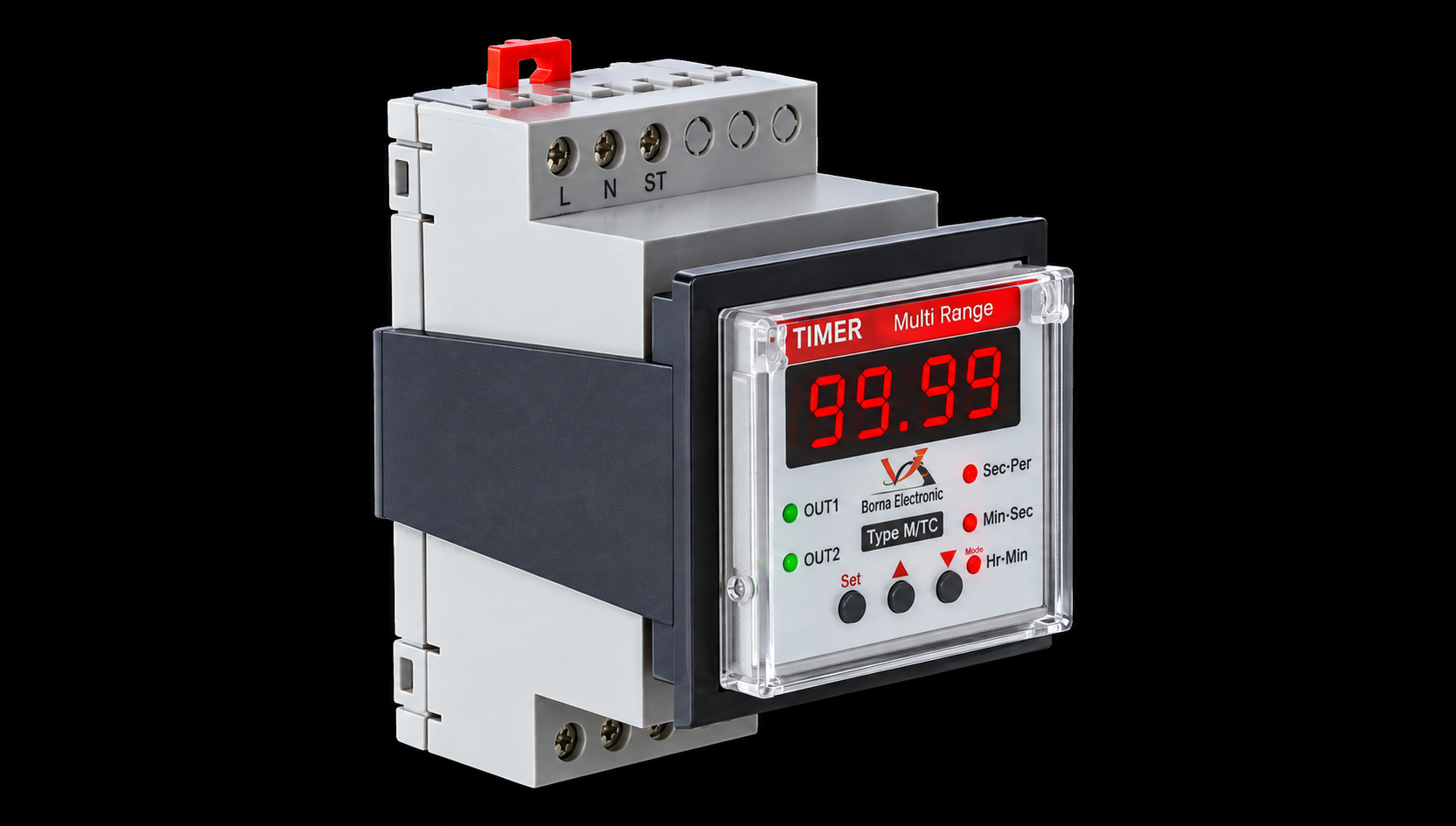

تایمر سه کاره دیجیتال MRT/C برنا الکترونیک یک تایمر مولتی‌رنج و قابل برنامه‌ریزی است که برای ایجاد تأخیر زمانی و کنترل قطع و وصل تجهیزات در مدارهای فرمان طراحی شده است. این محصول با ارائه چند حالت عملکردی، امکان استفاده از یک تایمر برای کاربردهای مختلف را فراهم می‌کند و می‌تواند در تابلوهای برق، مدارهای کنترل صنعتی، تجهیزات اتوماسیون و سیستم‌های فرمان مورد استفاده قرار گیرد.
مدل MRT/C دارای سه مد اصلی کاری شامل تایمر تأخیر در وصل، تایمر تأخیر در قطع و تایمر تکرارکننده با شروع وصل یا قطع است. زمان عملکرد نیز در محدوده وسیع ۰٫۱ ثانیه تا ۹۹ ساعت قابل تنظیم بوده و در هر تابع، امکان شروع شمارش از طریق کلید استارت یا اتصال برق وجود دارد.
در حالت تأخیر در وصل، پس از دریافت فرمان یا برق‌دار شدن مدار، تایمر شروع به شمارش زمان تنظیم‌شده می‌کند و پس از پایان زمان تعیین‌شده، رله خروجی را فعال می‌کند.
این حالت برای مدارهایی مناسب است که روشن شدن یک تجهیز نباید بلافاصله پس از دریافت فرمان انجام شود و لازم است بین اعمال فرمان و فعال شدن خروجی، یک فاصله زمانی مشخص وجود داشته باشد.
نمونه کاربردها:
در حالت تأخیر در قطع، با دریافت فرمان، رله خروجی فعال می‌شود و پس از سپری شدن زمان تنظیم‌شده، خروجی قطع خواهد شد.
این عملکرد برای کاربردهایی مناسب است که تجهیز باید پس از دریافت فرمان، برای مدت مشخصی روشن بماند و سپس به‌صورت خودکار خاموش شود.
به‌عنوان مثال می‌توان از این حالت برای کنترل زمانی یک رله، کنتاکتور، چراغ، شیر برقی یا سایر تجهیزات مدار فرمان استفاده کرد.
یکی از قابلیت‌های مهم MRT/C، عملکرد تکرارکننده یا سیکلی است. در این حالت، تایمر می‌تواند خروجی را طبق زمان‌های تنظیم‌شده به‌صورت متناوب قطع و وصل کند.
عملکرد تکرارکننده در دو حالت قابل استفاده است:
تکرارکننده با شروع وصل:
با شروع کار تایمر، رله در ابتدا وصل می‌شود و سپس پس از زمان تعیین‌شده قطع شده و سیکل قطع و وصل طبق تنظیمات ادامه پیدا می‌کند.
تکرارکننده با شروع قطع:
در شروع کار، رله ابتدا در وضعیت قطع قرار دارد و پس از گذشت زمان مشخص وصل می‌شود و سپس فرآیند قطع و وصل به‌صورت دوره‌ای ادامه پیدا می‌کند.
در هر دو حالت، زمان‌های مربوط به وضعیت وصل و قطع قابل تنظیم هستند.
یکی از ویژگی‌های مهم این تایمر، مولتی‌رنج بودن آن است. زمان عملکرد دستگاه از ۰٫۱ ثانیه تا ۹۹ ساعت قابل تنظیم است؛ بنابراین می‌توان از آن هم برای فرآیندهای سریع و هم برای کاربردهایی با زمان‌بندی طولانی‌تر استفاده کرد.
بازه‌های نمایش و تنظیم زمان شامل موارد زیر است:
این تنوع زمانی باعث می‌شود تایمر MRT/C در مدارهای مختلف، بدون نیاز به استفاده از تایمرهای جداگانه با رنج‌های متفاوت، قابل استفاده باشد.
در هر یک از عملکردهای تایمر MRT/C، امکان انتخاب نحوه شروع شمارش وجود دارد. کاربر می‌تواند شروع فرآیند زمان‌سنجی را بر اساس برق‌دار شدن تایمر یا فرمان کلید استارت تنظیم کند.
این قابلیت انعطاف بیشتری برای طراحی مدار فرمان ایجاد می‌کند و باعث می‌شود تایمر بتواند با ساختارهای مختلف مدار کنترل هماهنگ شود.
تایمر مولتی‌رنج MRT/C دارای یک رله خروجی با کنتاکت C/O است. ظرفیت اعلام‌شده برای کنتاکت رله ۶ آمپر در ۲۲۰ ولت AC و ۶ آمپر در ۲۸ ولت DC است.
طبق اطلاعات کاتالوگ، عمر مکانیکی رله حدود ۱,۰۰۰,۰۰۰ بار قطع و وصل و عمر الکتریکی آن حدود ۱۰۰,۰۰۰ بار قطع و وصل اعلام شده است.
در مدارهایی که بارهای موتوری یا جریان راه‌اندازی بالایی دارند، بهتر است خروجی تایمر برای فرمان دادن به کنتاکتور یا رله واسط مناسب استفاده شود و بار قدرت مستقیماً به کنتاکت تایمر متصل نشود.
| مشخصه | مقدار |
|---|---|
| برند هربسته |
برنا الکترونیک 24 |
| مدل | MRT/C |
| نوع محصول | تایمر مولتی‌رنج دیجیتال |
| تعداد مد کاری | ۳ مد |
| عملکردها | تأخیر در وصل، تأخیر در قطع، تکرارکننده |
| حالت تکرارکننده | شروع وصل یا شروع قطع |
| شروع شمارش | با کلید استارت یا اتصال برق |
| محدوده تنظیم زمان | ۰٫۱ ثانیه تا ۹۹ ساعت |
| نوع رله خروجی | C/O |
| تعداد کنتاکت خروجی | یک کنتاکت تبدیلی |
| ظرفیت کنتاکت | ۶ آمپر، ۲۲۰ ولت AC |
| ظرفیت DC | ۶ آمپر، ۲۸ ولت DC |
| عمر الکتریکی رله | ۱۰۰,۰۰۰ بار |
| عمر مکانیکی رله | ۱,۰۰۰,۰۰۰ بار |
| ولتاژ تغذیه | ۱۸۰ تا ۲۵۰ ولت AC |
| فرکانس شبکه | ۵۰ هرتز ±۵٪ |
| تلفات داخلی | حدود ۳ وات |
| دمای کاری | ۲۰- تا ۶۰+ درجه سانتی‌گراد |
| رطوبت کاری | ۱۵ تا ۸۵ درصد |
| درجه حفاظت | IP20 |
| نوع نصب | Flush Mounted و DIN Rail |
| ابعاد | ۷۳ × ۵۴ × ۸۷ میلی‌متر |
مشخصات فوق از اطلاعات فنی منتشرشده برای MRT/C و کاتالوگ محصول گردآوری شده است.
به دلیل برخورداری از چند عملکرد و محدوده زمانی گسترده، این تایمر در بسیاری از مدارهای کنترلی قابل استفاده است، از جمله:
MRT/C می‌تواند سه نوع عملکرد مهم زمانی را در یک تجهیز ارائه کند و نیاز به استفاده از چند تایمر جداگانه را در بسیاری از مدارها کاهش دهد.
امکان تنظیم زمان از ۰٫۱ ثانیه تا ۹۹ ساعت باعث می‌شود دستگاه برای کاربردهای کوتاه‌مدت و بلندمدت مناسب باشد.
شروع شمارش با اتصال برق یا کلید استارت، امکان هماهنگ کردن تایمر با مدار فرمان موردنظر را فراهم می‌کند.
در مد تکرارکننده می‌توان سیکل قطع و وصل را متناسب با فرآیند موردنظر تنظیم کرد.
ابعاد جمع‌وجور و امکان نصب به‌صورت DIN Rail یا Flush Mounted، استفاده از MRT/C را در تابلوهای برق و تجهیزات کنترلی ساده‌تر می‌کند.
| نیاز مدار | حالت پیشنهادی MRT/C |
|---|---|
| روشن شدن خروجی با تأخیر | تأخیر در وصل |
| قطع شدن خروجی پس از مدت مشخص | تأخیر در قطع |
| قطع و وصل مداوم در سیکل زمانی | تکرارکننده با شروع وصل |
| شروع سیکل با وضعیت خاموش | تکرارکننده با شروع قطع |
| شروع زمان‌سنجی با کلید | مد استارت |
| شروع زمان‌سنجی همزمان با برق‌دار شدن | مد شروع با اتصال برق |
MRT/C یک تجهیز کنترل زمانی برای مدار فرمان است. ظرفیت کنتاکت خروجی آن محدود به مشخصات رله دستگاه است؛ بنابراین در مدارهایی مانند موتور، پمپ، کمپرسور و سایر بارهای دارای جریان راه‌اندازی بالا، استفاده از کنتاکتور، رله واسط و تجهیزات حفاظتی مناسب توصیه می‌شود.
همچنین هنگام نصب باید ولتاژ تغذیه، نحوه اتصال کنتاکت‌های خروجی و مد کاری انتخاب‌شده مطابق نقشه و دستورالعمل سازنده باشد.
تایمر سه کاره دیجیتال MRT/C برنا الکترونیک یک تایمر مولتی‌رنج برای کنترل دقیق زمان در مدارهای فرمان و سیستم‌های اتوماسیون است. این محصول سه عملکرد اصلی تأخیر در وصل، تأخیر در قطع و تکرارکننده با شروع وصل یا قطع را در اختیار کاربر قرار می‌دهد و زمان عملکرد آن از ۰٫۱ ثانیه تا ۹۹ ساعت قابل تنظیم است. امکان شروع شمارش با برق یا کلید استارت، رله خروجی C/O، ابعاد مناسب برای تابلو برق و قابلیت نصب DIN Rail یا Flush Mounted، این مدل را به گزینه‌ای کاربردی برای مدارهای کنترل زمانی تبدیل کرده است.
تایمر سه کاره دیجیتال MRT/C برنا الکترونیک | مولتی رنج
تایمر سه کاره دیجیتال MRT/C برنا الکترونیک با عملکرد تأخیر در وصل، تأخیر در قطع و تکرارکننده با شروع وصل یا قطع، قابل تنظیم از ۰٫۱ ثانیه تا ۹۹ ساعت، مناسب مدار فرمان و تابلو برق.
