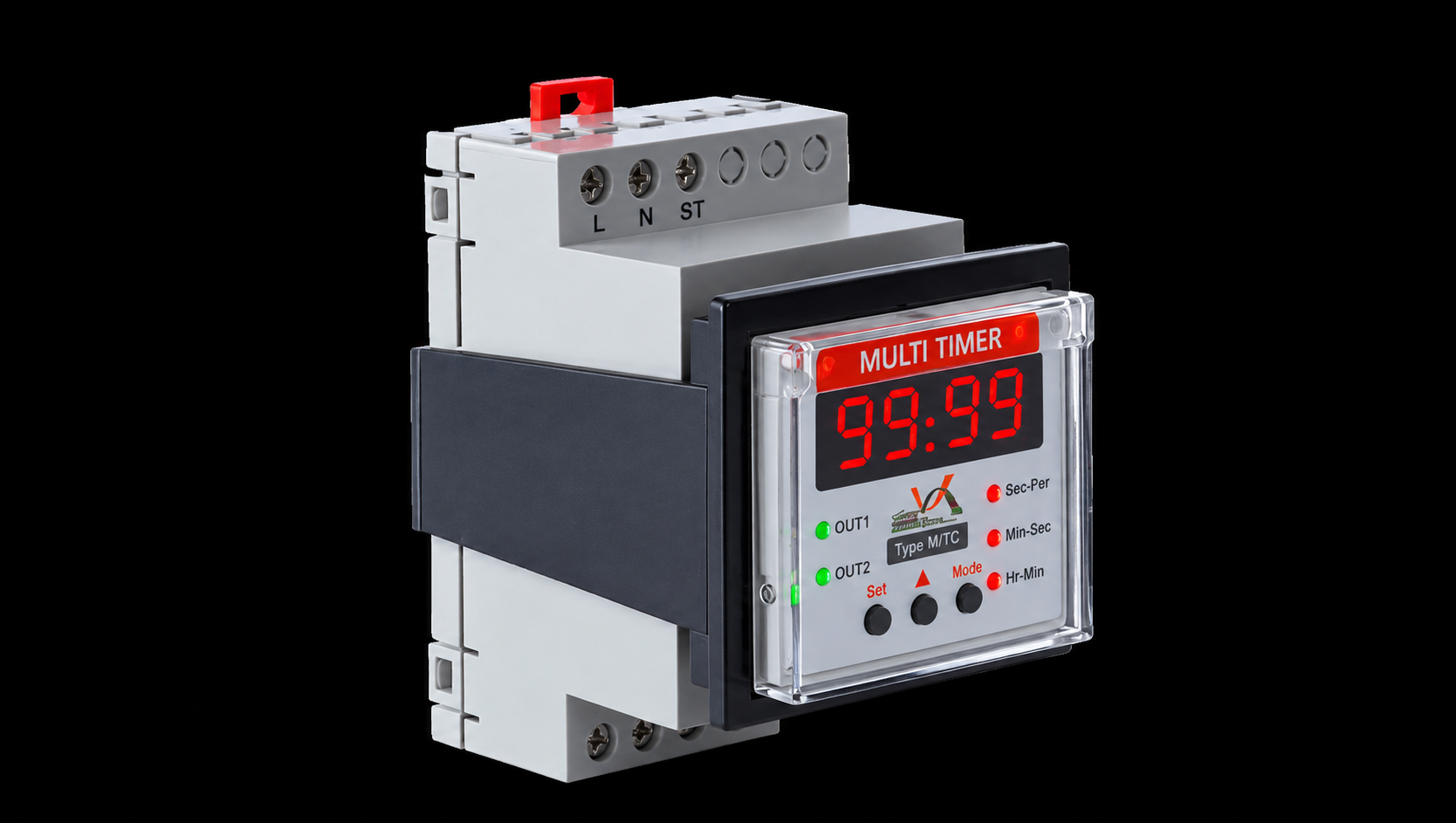

تایمر چپ گرد راستگرد دو رلهای دیجیتال MTT/C برنا الکترونیک یکی از تجهیزات کاربردی برای کنترل توالی حرکت موتورهای الکتریکی و اجرای فرمان‌های چپگرد و راستگرد در مدارهای فرمان است. این محصول با بهره‌گیری از دو رله خروجی و سیستم زمان‌بندی دیجیتال، امکان ایجاد تأخیر زمانی و کنترل متناوب دو جهت عملکرد را فراهم می‌کند.
مدل MTT/C یک مولتی‌تایمر دیجیتال چندمنظوره است و علاوه بر عملکرد چپگرد و راستگرد، چند حالت کاری دیگر را نیز در اختیار کاربر قرار می‌دهد. در حالت چپگرد راستگرد، با توجه به نحوه سیم‌بندی مدار، هر یک از رله‌های خروجی می‌تواند برای فرمان حرکت در یکی از دو جهت مورد استفاده قرار گیرد.
در حالت چپگرد راستگرد (L-R)، دو خروجی رله تایمر برای ایجاد فرمان‌های متوالی در مدار استفاده می‌شوند. نحوه اتصال کنتاکت‌های خروجی تعیین می‌کند که هر رله وظیفه فرمان چپگرد یا راستگرد را بر عهده داشته باشد.
این ساختار برای مدارهایی که نیاز به تغییر جهت کنترل‌شده دارند، کاربردی است. تایمر با ایجاد زمان‌بندی مشخص میان فرمان‌ها، امکان اجرای سیکل‌های حرکتی برنامه‌ریزی‌شده را فراهم می‌کند.
نکته مهم این است که تایمر مستقیماً وظیفه جابه‌جایی توان موتور را بر عهده ندارد؛ بلکه در مدار فرمان استفاده می‌شود و برای موتورهای با توان بالاتر، معمولاً خروجی تایمر به بوبین کنتاکتورهای چپگرد و راستگرد متصل می‌شود.
یکی از ویژگی‌های مهم MTT/C، امکان تنظیم زمان در بازه بسیار گسترده است. زمان قابل تنظیم این مولتی‌تایمر از 0.1 ثانیه تا 99 ساعت است و کاربر می‌تواند متناسب با نوع کاربرد، زمان مورد نیاز را تنظیم کند.
نمایش و تنظیم زمان به‌صورت دیجیتال انجام می‌شود و برای کاربردهای مختلف می‌توان مقیاس زمانی مناسب را انتخاب کرد. این قابلیت باعث می‌شود MTT/C تنها به کاربردهای موتوری محدود نباشد و در طیف وسیعی از مدارهای کنترل و اتوماسیون نیز مورد استفاده قرار گیرد.
مدل MTT/C یک مولتی‌تایمر پنج‌حالته است و علاوه بر چپگرد راستگرد، حالت‌های مختلف زمانی را اجرا می‌کند:
در این حالت، رله اول عملکرد تأخیر در وصل و رله دوم عملکرد تأخیر در قطع را انجام می‌دهد.
امکان اجرای تایمر تکرارکننده با شروع وصل یا شروع قطع وجود دارد. در نتیجه می‌توان سیکل‌های روشن و خاموش شدن متوالی را با زمان‌های تعیین‌شده اجرا کرد.
در این حالت، عملکرد استارت مجدد برای کنترل تجهیزات پس از برقراری شرایط مورد نیاز مدار قابل استفاده است.
MTT/C می‌تواند به‌عنوان تایمر ستاره مثلث نیز مورد استفاده قرار گیرد و دو رله آن برای کنترل مدارهای ستاره و مثلث به کار گرفته شوند.
در این مد، دو رله خروجی برای اجرای فرمان‌های چپگرد و راستگرد مورد استفاده قرار می‌گیرند و بسته به نحوه سیم‌بندی، نقش هر رله مشخص می‌شود.
در MTT/C امکان انتخاب نحوه آغاز زمان‌سنجی وجود دارد. بر اساس تنظیمات دستگاه، شروع شمارش می‌تواند با اعمال فرمان استارت یا با برقدار شدن مدار انجام شود. این قابلیت امکان استفاده از تایمر را در مدارهای فرمان مختلف و متناسب با منطق عملکرد تجهیزات فراهم می‌کند.
| مشخصه | مقدار |
|---|---|
| برند هربسته |
برنا الکترونیک 24 |
| مدل | MTT/C |
| نوع محصول | مولتی‌تایمر دیجیتال |
| کاربرد موردنظر | چپگرد راستگرد |
| تعداد رله خروجی | 2 رله |
| جریان کنتاکت رله | 6 آمپر |
| محدوده تنظیم زمان | 0.1 ثانیه تا 99 ساعت |
| ولتاژ تغذیه | 180 تا 250 ولت AC |
| فرکانس شبکه | 50Hz ±5% |
| تعداد مد کاری | 5 مد |
| مد چپگرد راستگرد | دارد |
| مد ستاره مثلث | دارد |
| مد استارت مجدد | دارد |
| مد تکرارکننده | دارد |
| مد تأخیر در وصل/قطع | دارد |
| دمای کاری | 10- تا 60+ درجه سانتی‌گراد |
| رطوبت کاری | 15 تا 85 درصد |
| درجه حفاظت | IP20 |
| تلفات داخلی | حدود 3 وات |
| ابعاد | 73 × 54 × 87 میلی‌متر |
| نوع نصب | ریلی DIN و Flush Mounted |
مشخصات مربوط به MTT/C در منابع فنی موجود، از جمله ولتاژ تغذیه 180 تا 250VAC، بازه زمانی 0.1 ثانیه تا 99 ساعت، دو رله خروجی، IP20 و ابعاد 73×54×87 میلی‌متر، گزارش شده است.
تایمر MTT/C را می‌توان در مدارهای فرمان و سیستم‌های اتوماسیون مختلف به کار گرفت، از جمله:
در یک مدار معمول چپگرد راستگرد، دو کنتاکتور برای ایجاد دو جهت گردش موتور مورد استفاده قرار می‌گیرند. خروجی‌های MTT/C می‌توانند در مدار فرمان این کنتاکتورها قرار بگیرند و فرمان هر جهت را در زمان مشخص صادر کنند.
برای جلوگیری از هم‌زمانی فرمان دو جهت، سیم‌بندی مدار باید با استفاده از اینترلاک مناسب انجام شود. در موتورهای سه‌فاز، تغییر جهت گردش معمولاً با جابه‌جایی ترتیب دو فاز انجام می‌شود؛ بنابراین طراحی مدار قدرت و فرمان باید به‌گونه‌ای باشد که دو کنتاکتور چپگرد و راستگرد به‌صورت هم‌زمان فعال نشوند.
MTT/C را باید به‌عنوان تجهیز زمان‌بندی و کنترل مدار فرمان در نظر گرفت، نه جایگزین کنتاکتور موتور.
امکان تنظیم زمان از 0.1 ثانیه تا 99 ساعت باعث می‌شود دستگاه برای کاربردهای کوتاه‌مدت و سیکل‌های زمانی طولانی قابل استفاده باشد.
وجود دو رله خروجی، امکان اجرای فرمان‌های مجزا و طراحی مدارهای کنترلی متنوع را فراهم می‌کند.
با خرید یک MTT/C می‌توان علاوه بر چپگرد راستگرد، از حالت‌های تأخیر در وصل و قطع، تکرارکننده، استارت مجدد و ستاره مثلث نیز استفاده کرد.
تنظیمات دیجیتال، انتخاب مد کاری و تنظیم زمان را برای کاربر ساده‌تر می‌کند و امکان استفاده از یک تجهیز در چند نوع مدار را فراهم می‌سازد.
ابعاد 73×54×87 میلی‌متر و امکان نصب ریلی، استفاده از MTT/C را در تابلوهای کنترل و برق صنعتی ساده‌تر می‌کند.
برای استفاده از MTT/C در مدار چپگرد راستگرد، انتخاب و سیم‌بندی صحیح کنتاکتورها اهمیت زیادی دارد. به‌خصوص در موتورهای سه‌فاز، باید اینترلاک الکتریکی و در صورت نیاز مکانیکی بین کنتاکتورهای چپگرد و راستگرد در نظر گرفته شود.
همچنین جریان نامی رله‌های تایمر نباید به‌عنوان ظرفیت مستقیم برای تغذیه موتور در نظر گرفته شود. در کاربردهای موتوری، خروجی تایمر معمولاً برای کنترل بوبین کنتاکتور مناسب استفاده می‌شود.
پیش از نصب نیز باید ولتاژ تغذیه، نحوه اتصال ترمینال‌ها و مد کاری انتخاب‌شده مطابق دفترچه راهنمای محصول بررسی شود.
اگر مدار کنترل به تغییر جهت، زمان‌بندی و اجرای سیکل مشخص نیاز داشته باشد، استفاده از یک مولتی‌تایمر چندحالته می‌تواند تعداد تجهیزات مورد نیاز در تابلو را کاهش دهد. MTT/C علاوه بر عملکرد چپگرد راستگرد، چندین عملکرد زمانی دیگر را نیز در یک تجهیز ارائه می‌کند.
به همین دلیل این مدل می‌تواند در پروژه‌هایی که احتمال تغییر نوع مدار یا نیاز به چند عملکرد زمانی وجود دارد، کاربرد بیشتری نسبت به یک تایمر تک‌کاره داشته باشد.
تایمر چپگرد راستگرد دو رلهای دیجیتال MTT/C برنا الکترونیک یک مولتی‌تایمر چندمنظوره برای مدارهای فرمان و اتوماسیون است که با دو رله خروجی، پنج مد کاری و قابلیت تنظیم زمان از 0.1 ثانیه تا 99 ساعت، امکان اجرای طیف متنوعی از عملکردهای زمانی را فراهم می‌کند. حالت L-R این دستگاه برای ایجاد فرمان چپگرد و راستگرد در مدارهای کنترلی مورد استفاده قرار می‌گیرد و سایر حالت‌های آن شامل تأخیر در وصل/قطع، تکرارکننده، استارت مجدد و ستاره مثلث است.
