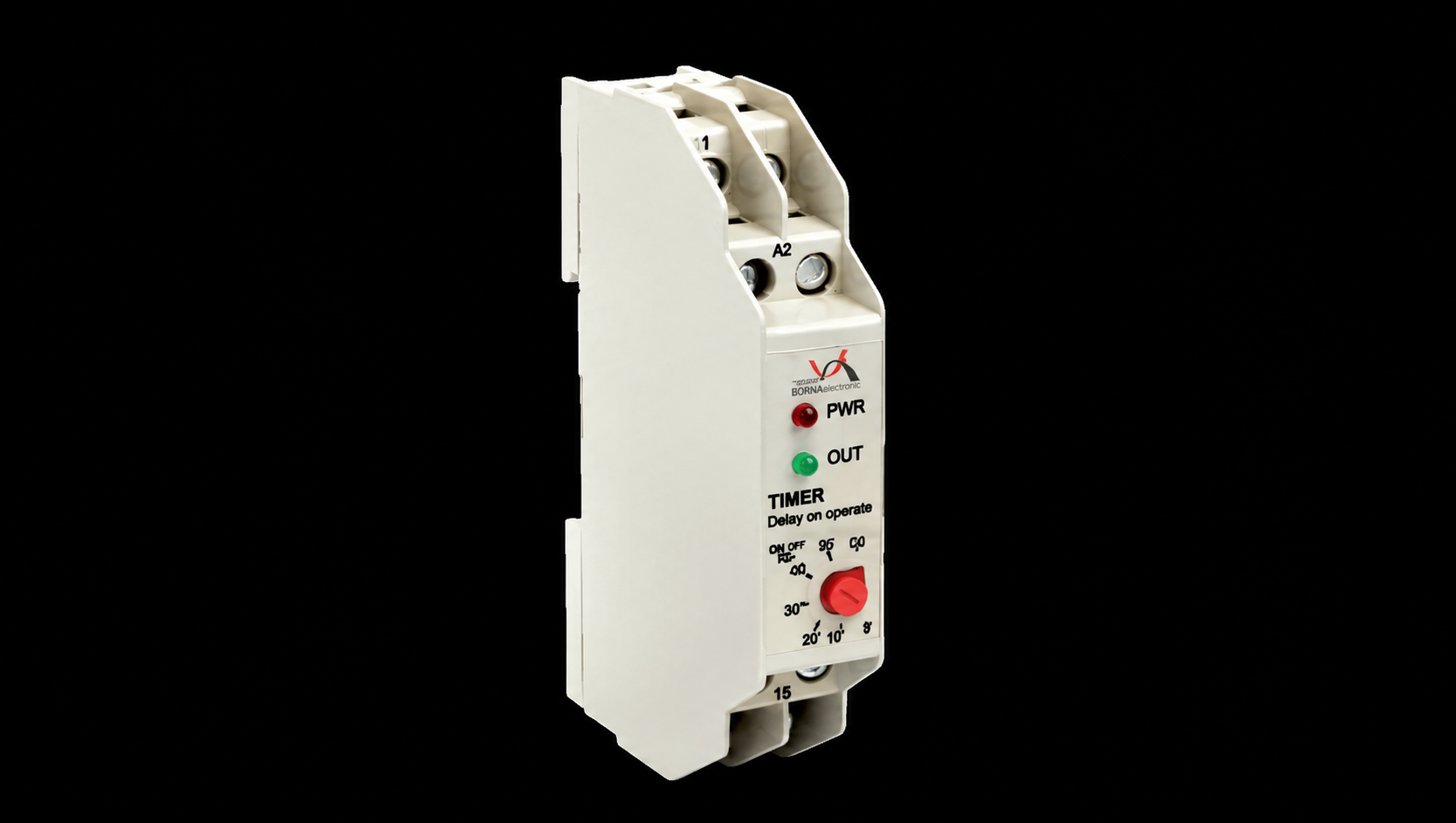

تایمر کلید روغنی با تغذیه 380 ولت طرح مینیاتوری DOT/M

تایمر کلید روغنی با تغذیه ۳۸۰ ولت طرح مینیاتوری مدل DOT/M برنا الکترونیک یک رله زمانی آنالوگ برای ایجاد تأخیر در وصل و کنترل زمان عملکرد مدارهای الکتریکی است. این تایمر با دریافت ولتاژ تغذیه، زمان‌سنجی را آغاز می‌کند و پس از سپری شدن زمان تنظیم‌شده، وضعیت رله خروجی را تغییر می‌دهد.

مدل DOT/M با طراحی مینیاتوری، فضای کمی در تابلو برق اشغال می‌کند و برای استفاده در مدارهای فرمان، تابلوهای کنترل و سیستم‌های اتوماسیون مناسب است. نسخه دارای تغذیه ۳۸۰ ولت AC نیز برای مدارهایی که ولتاژ فرمان یا تغذیه موردنیاز آن‌ها ۳۸۰ ولت متناوب است، قابل استفاده است. منابع فنی، این خانواده را در ولتاژهای مختلف از جمله ۱۲، ۲۴، ۱۱۰، ۲۲۰ و ۳۸۰ ولت ارائه‌شده معرفی کرده‌اند.

تایمر DOT/M برنا الکترونیک چیست؟

تایمر DOT/M یک تایمر تأخیر در وصل (ON Delay) است. وظیفه اصلی آن این است که بین لحظه اعمال برق به مدار و فعال شدن خروجی رله، یک زمان مشخص ایجاد کند.

به زبان ساده، زمانی که برق ورودی به تایمر وصل می‌شود، خروجی بلافاصله فعال نمی‌شود. ابتدا زمان تنظیم‌شده سپری می‌شود و سپس رله خروجی تغییر وضعیت می‌دهد.

این عملکرد در مدارهایی کاربرد دارد که لازم است یک تجهیز بلافاصله پس از وصل برق وارد مدار نشود و راه‌اندازی آن با چند ثانیه یا چند دقیقه تأخیر انجام شود.

نحوه عملکرد تایمر کلید روغنی 380 ولت DOT/M

عملکرد DOT/M به‌صورت کلی به این شکل است:

وصل ولتاژ تغذیه → شروع زمان‌سنجی → سپری شدن زمان تنظیم‌شده → تغییر وضعیت رله خروجی → فعال شدن مدار فرمان

پس از اعمال ولتاژ به ورودی تایمر، زمان‌سنجی آغاز می‌شود. کاربر می‌تواند مقدار تأخیر موردنظر را با توجه به رنج انتخابی و تنظیم ولوم دستگاه تعیین کند.

پس از پایان زمان تعیین‌شده، رله داخلی عمل کرده و کنتاکت خروجی تغییر وضعیت می‌دهد. این کنتاکت می‌تواند در مدار فرمان یک کنتاکتور، رله، شیر برقی، موتور یا سایر تجهیزات کنترلی استفاده شود.

در صورت قطع برق هنگام زمان‌سنجی، عملکرد تایمر متوقف شده و پس از وصل مجدد تغذیه، سیکل زمان‌سنجی از ابتدا آغاز می‌شود.

ویژگی مهم؛ تغذیه 380 ولت AC

یکی از ویژگی‌های این نسخه، امکان استفاده از تغذیه ۳۸۰ ولت متناوب است. این موضوع باعث می‌شود DOT/M در تابلوهایی که مدار فرمان یا تغذیه تایمر با ولتاژ ۳۸۰ ولت AC طراحی شده است نیز قابل استفاده باشد.

با این حال، هنگام خرید و نصب باید حتماً ولتاژ درج‌شده روی پلاک همان دستگاه بررسی شود؛ زیرا مدل DOT/M در نسخه‌های مختلف ولتاژی عرضه شده است و نباید یک نسخه با ولتاژ متفاوت به شبکه ۳۸۰ ولت متصل شود.

محدوده تنظیم زمان DOT/M

تایمر DOT/M در رنج‌های زمانی مختلف عرضه می‌شود و امکان انتخاب زمان از حدود ۵ تا ۱۰۰ درصد رنج انتخاب‌شده وجود دارد. رنج‌های اعلام‌شده برای این خانواده شامل موارد زیر است:

• ۰٫۱۵ تا ۳ ثانیه
• ۱٫۵ تا ۳۰ ثانیه
• ۳ تا ۶۰ ثانیه
• ۱۶ تا ۳۰۰ ثانیه
• ۳۰ تا ۶۰۰ ثانیه
• ۳ تا ۶۰ دقیقه

بنابراین هنگام سفارش باید علاوه بر ولتاژ تغذیه، رنج زمانی موردنظر نیز مشخص شود.

خروجی رله تایمر DOT/M

DOT/M دارای یک رله خروجی با کنتاکت C/O است. ظرفیت کنتاکت این رله در منابع فنی ۶ آمپر در ۲۲۰ ولت AC و ۶ آمپر در ۲۸ ولت DC اعلام شده است.

وجود کنتاکت C/O به کاربر اجازه می‌دهد از وضعیت Normally Open یا Normally Closed رله متناسب با مدار فرمان استفاده کند.

برای کنترل موتورهای سه‌فاز، بارهای پرقدرت و مصرف‌کننده‌هایی که جریان آن‌ها از ظرفیت رله بیشتر است، بهتر است خروجی تایمر به کنتاکتور یا رله واسط مناسب متصل شود و تایمر مستقیماً بار قدرت را تغذیه نکند.

طراحی مینیاتوری DOT/M

یکی از تفاوت‌های اصلی DOT/M با مدل‌های معمولی، طراحی جمع‌وجور آن است. ساختار این تایمر به‌گونه‌ای طراحی شده که در فضای محدود تابلو برق نیز قابل استفاده باشد.

ابعاد اعلام‌شده برای مدل مینیاتوری حدود ۱۸ × ۵۸ × ۹۰ میلی‌متر است و در منابع دیگر نیز ابعاد مشابهی برای این مدل گزارش شده است.

این طراحی باعث می‌شود DOT/M برای تابلوهای کنترل، تابلوهای کوچک و مدارهایی که فضای نصب محدود دارند گزینه کاربردی‌تری باشد.

نشانگر وضعیت عملکرد

DOT/M به چراغ‌های نشانگر مجهز است تا وضعیت تغذیه و عملکرد خروجی برای کاربر قابل تشخیص باشد. وجود LEDهای وضعیت هنگام راه‌اندازی و عیب‌یابی مدار می‌تواند کار بررسی عملکرد تایمر را ساده‌تر کند.

مشخصات فنی تایمر کلید روغنی 380 ولت DOT/M

مشخصات بالا بر اساس اطلاعات منتشرشده برای DOT/M و خانواده DOT تنظیم شده است؛ به‌خصوص ولتاژ ۳۸۰ ولت، رنج‌های زمانی، خروجی ۶ آمپر و ابعاد مینیاتوری در منابع فنی این محصول ذکر شده‌اند.

کاربردهای تایمر DOT/M با تغذیه 380 ولت

تایمر تأخیر در وصل DOT/M را می‌توان در مدارهایی که به تأخیر زمانی نیاز دارند استفاده کرد، از جمله:

• تابلوهای برق صنعتی
• مدارهای فرمان ۳۸۰ ولت
• کنترل کنتاکتورها
• مدارهای راه‌اندازی موتور
• سیستم‌های اتوماسیون صنعتی
• ماشین‌آلات صنعتی
• مدارهای کنترل تجهیزات
• کنترل شیرهای برقی
• سیستم‌های روشنایی و تجهیزات الکتریکی
• ایجاد تأخیر بین وصل برق و راه‌اندازی تجهیزات
• تابلوهای کنترل و فرمان

مزایای تایمر DOT/M برنا الکترونیک

تغذیه 380 ولت

این نسخه برای مدارهایی که به تغذیه ۳۸۰ ولت AC نیاز دارند طراحی شده است.

طراحی کم‌حجم

ساختار مینیاتوری باعث می‌شود فضای کمی در تابلو اشغال شود.

تنظیم آسان زمان

زمان تأخیر توسط ولوم تنظیم شده و بسته به رنج انتخابی، امکان تنظیم مقدار موردنیاز وجود دارد.

خروجی رله‌ای C/O

وجود رله یک کنتاکت C/O امکان استفاده از تایمر در انواع مدارهای فرمان را فراهم می‌کند.

رنج‌های زمانی متنوع

وجود چند رنج از میلی‌ثانیه/ثانیه تا دقیقه، استفاده از تایمر را برای کاربردهای مختلف امکان‌پذیر می‌کند.

مناسب مدار فرمان

DOT/M برای کنترل مستقیم بارهای قدرت طراحی نشده، بلکه خروجی رله آن برای اجرای فرمان در مدارهای کنترلی بسیار کاربردی است.

تفاوت DOT/M با تایمرهای معمولی

DOT/M علاوه بر عملکرد تأخیر در وصل، به دلیل ساختار مینیاتوری و امکان سفارش با ولتاژ ۳۸۰ ولت برای استفاده در تابلوهایی که فضای نصب محدود یا ولتاژ فرمان متفاوتی دارند مناسب است.

در عملکرد اصلی، پس از اعمال برق، زمان‌سنجی آغاز شده و پس از پایان زمان تنظیم‌شده، رله خروجی تغییر وضعیت می‌دهد. این عملکرد، آن را برای بسیاری از مدارهای فرمان و کنترل صنعتی قابل استفاده می‌کند.

نکات مهم هنگام خرید تایمر DOT/M

هنگام سفارش تایمر کلید روغنی ۳۸۰ ولت طرح مینیاتوری DOT/M بهتر است سه مورد اصلی را مشخص کنید:

1. ولتاژ تغذیه: در این صفحه نسخه ۳۸۰ ولت AC مدنظر است.
2. رنج زمانی: مانند ۳ تا ۶۰ ثانیه یا ۳ تا ۶۰ دقیقه.
3. نوع کاربرد: برای انتخاب صحیح رنج و نحوه استفاده از کنتاکت خروجی.

همچنین باید توجه داشت که عبارت «کلید روغنی» در عنوان این محصول به کاربرد آن در مدارهای مربوط به کلیدهای روغنی اشاره دارد؛ بنابراین انتخاب رنج زمانی باید بر اساس زمان واقعی موردنیاز مدار انجام شود.

جمع‌بندی

تایمر کلید روغنی با تغذیه ۳۸۰ ولت طرح مینیاتوری DOT/M برنا الکترونیک یک تایمر آنالوگ تأخیر در وصل است که برای ایجاد فاصله زمانی بین وصل تغذیه و فعال شدن خروجی رله مورد استفاده قرار می‌گیرد. این مدل با تغذیه ۳۸۰ ولت AC، یک رله خروجی C/O، ظرفیت کنتاکت ۶ آمپر، رنج‌های زمانی متنوع و طراحی کم‌حجم مینیاتوری برای استفاده در مدارهای فرمان، تابلوهای برق و سیستم‌های کنترل مناسب است.
