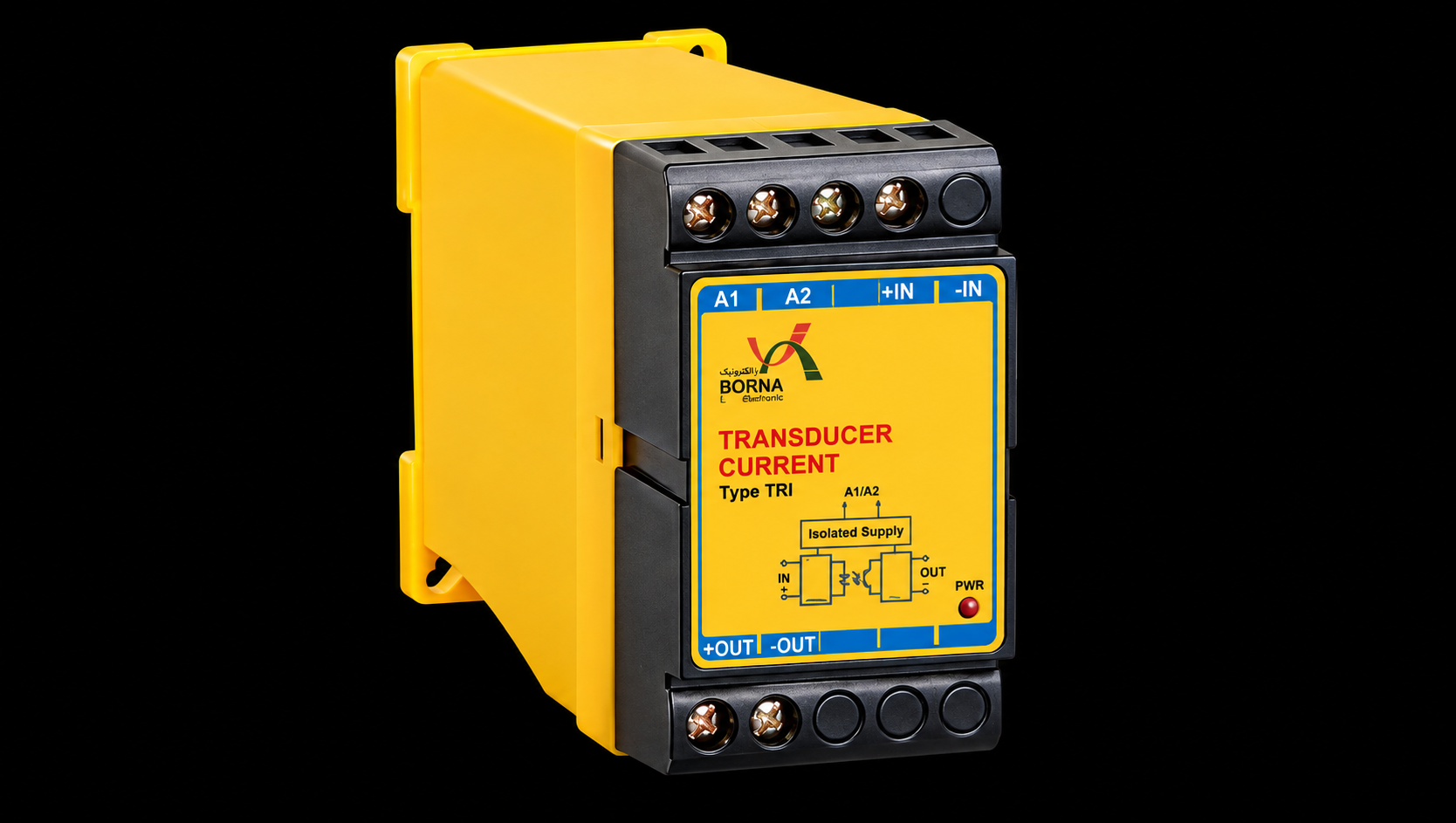

ترانسدیوسر جریانی برنا الکترونیک مدل TRI با تغذیه DC یکی از تجهیزات کاربردی برای تبدیل و انتقال سیگنال جریان در سیستم‌های اندازه‌گیری، کنترل و اتوماسیون صنعتی است. این تجهیز برای دریافت سیگنال‌های جریانی AC یا DC و تبدیل آن‌ها به سیگنال‌های استاندارد کنترلی DC طراحی شده است.
مدل TRI در گروه تجهیزات خاص برنا الکترونیک قرار دارد و نسخه با تغذیه DC به‌صورت جداگانه در فهرست محصولات این شرکت معرفی شده است. در منابع برنا الکترونیک، برای نسخه‌های DC ولتاژهای تغذیه 48، 110 و 220 ولت DC ذکر شده است.
در بسیاری از سیستم‌های صنعتی، مقدار جریان یک مدار باید به شکلی به سیستم کنترل منتقل شود که PLC، کنترلر، نمایشگر یا سیستم مانیتورینگ بتواند آن را دریافت و پردازش کند. ترانسدیوسر جریانی TRI این فرآیند را با تبدیل سیگنال جریان ورودی به یک سیگنال استاندارد انجام می‌دهد.
به زبان ساده، TRI مقدار جریان ورودی را دریافت کرده و متناسب با آن، سیگنال خروجی استاندارد تولید می‌کند. خروجی این تجهیز می‌تواند برای نمایش مقدار جریان، کنترل فرآیند، ثبت اطلاعات و ارسال داده به سیستم اتوماسیون مورد استفاده قرار گیرد.
طبق کاتالوگ برنا الکترونیک، TRI سیگنال‌های جریانی AC یا DC را به سیگنال‌های کنترلی 0-20mA، 4-20mA و 0-10V DC تبدیل می‌کند.
یکی از ویژگی‌های این نسخه، استفاده از تغذیه DC است. بر اساس اطلاعات منتشرشده برای خانواده ترانسدیوسرهای TRI و TRU برنا الکترونیک، گزینه‌های تغذیه DC شامل 48، 110 و 220 ولت DC هستند. بنابراین هنگام سفارش، باید ولتاژ تغذیه نسخه موردنظر با ولتاژ موجود در تابلو و مدار کنترل مطابقت داشته باشد.
TRI امکان تبدیل جریان ورودی به خروجی‌های استاندارد مختلف را فراهم می‌کند:
| خروجی | کاربرد |
|---|---|
| 0-20mA DC | انتقال سیگنال آنالوگ جریان |
| 4-20mA DC | کاربرد گسترده در PLC، ابزار دقیق و اتوماسیون |
| 0-10V DC | اتصال به ورودی آنالوگ کنترلرها و تجهیزات اندازه‌گیری |
وجود این خروجی‌های استاندارد باعث می‌شود ترانسدیوسر TRI بتواند با تجهیزات مختلف کنترل و اندازه‌گیری ارتباط برقرار کند.
از قابلیت‌های مهم TRI، ایزولاسیون میان بخش‌های مختلف تجهیز است. طبق اطلاعات منتشرشده، این محصول دارای ایزولاسیون اپتیکی بین ورودی و خروجی و ایزولاسیون القایی بین تغذیه، ورودی و خروجی تا 2000 ولت AC است.
این ساختار به جداسازی بخش اندازه‌گیری از مدار خروجی و تغذیه کمک کرده و برای کاربردهای صنعتی که انتقال مطمئن سیگنال اهمیت دارد، مورد استفاده قرار می‌گیرد.
در سیستم‌های صنعتی، انتقال سیگنال در مسیرهای طولانی می‌تواند تحت تأثیر نویزهای الکتریکی و افت خط قرار گیرد. TRI برای تبدیل سیگنال جریان به خروجی استاندارد طراحی شده و طبق اطلاعات سازنده، قابلیت حذف نویز سیگنال‌های انتقالی و حذف اثر افت خط را دارد.
همچنین برای سیگنال تبدیل‌شده، امکان انتقال تا فاصله 2000 متر اعلام شده است.
| مشخصه | توضیحات |
|---|---|
| نام محصول | ترانسدیوسر جریانی |
| برند هربسته |
برنا الکترونیک 20 |
| مدل | TRI |
| نوع تغذیه | DC |
| ولتاژهای تغذیه اعلام‌شده | 48 / 110 / 220V DC |
| سیگنال ورودی | جریان AC یا DC |
| سیگنال خروجی | 0-20mA / 4-20mA / 0-10V DC |
| ایزولاسیون ورودی و خروجی | اپتیکی |
| ایزولاسیون تغذیه، ورودی و خروجی | القایی تا 2000V AC |
| حداکثر انحراف خروجی | 0.5٪ |
| حداکثر مسافت انتقال اعلام‌شده | 2000 متر |
| نشانگر وضعیت | PWR |
| گارانتی | 3 سال گارانتی تعویض |
| کاربرد | اندازه‌گیری، تبدیل و انتقال سیگنال جریان |
مشخصات فوق از اطلاعات کاتالوگی و منابع منتشرشده درباره خانواده TRI/TRU برنا الکترونیک استخراج شده است.
ترانسدیوسر جریانی TRI با تغذیه DC می‌تواند در بخش‌های مختلف سیستم‌های برق و کنترل مورد استفاده قرار گیرد، از جمله:
در خانواده ترانسدیوسرهای برنا الکترونیک، TRI و TRU عملکرد مشابهی از نظر تبدیل سیگنال دارند، اما کمیت ورودی آن‌ها متفاوت است:
| مدل | کمیت ورودی | عملکرد |
|---|---|---|
| TRI | جریان AC یا DC | ترانسدیوسر جریانی |
| TRU | ولتاژ AC یا DC | ترانسدیوسر ولتاژی |
بنابراین برای تبدیل و انتقال سیگنال جریان از TRI و برای تبدیل سیگنال ولتاژ از TRU استفاده می‌شود. هر دو خانواده می‌توانند سیگنال را به خروجی‌های استاندارد کنترلی تبدیل کنند.
ترانسدیوسر جریانی برنا الکترونیک مدل TRI با تغذیه DC تجهیزی مناسب برای تبدیل سیگنال‌های جریانی AC یا DC به سیگنال‌های استاندارد 0-20mA، 4-20mA و 0-10V DC است. قابلیت ایزولاسیون بین بخش‌های مختلف، کاهش اثر نویز و افت خط و امکان انتقال سیگنال تبدیل‌شده تا 2000 متر، این محصول را برای استفاده در تابلوهای برق، سیستم‌های ابزار دقیق، PLC، تجهیزات مانیتورینگ و اتوماسیون صنعتی مناسب می‌کند.
