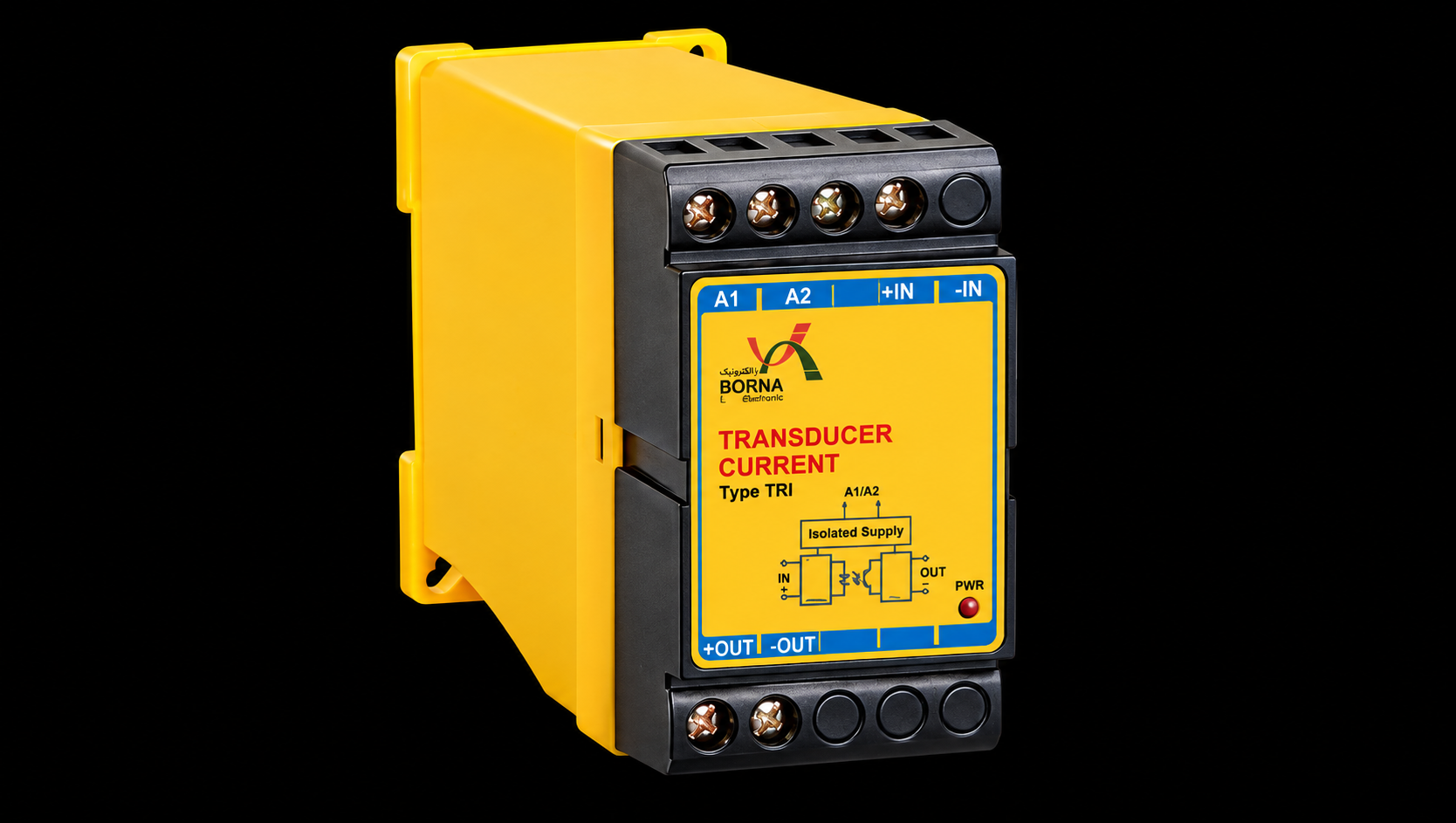

ترانسدیوسر جریانی برنا الکترونیک مدل TRI با تغذیه AC یکی از تجهیزات کاربردی برای اندازه‌گیری، تبدیل و انتقال سیگنال جریان در سیستم‌های کنترل و اتوماسیون صنعتی است. این تجهیز برای دریافت سیگنال‌های جریانی AC یا DC و تبدیل آن‌ها به سیگنال‌های استاندارد کنترلی DC طراحی شده است.
مدل TRI در خانواده ترانسدیوسرهای جریانی و ولتاژی برنا الکترونیک قرار دارد و خروجی‌های استاندارد 0-20mA، 4-20mA و 0-10V DC را ارائه می‌کند. طبق اطلاعات منتشرشده توسط برنا الکترونیک، این خانواده دارای قابلیت کاهش نویز و اثر افت خط، ایزولاسیون بین بخش‌های مختلف و انتقال سیگنال تبدیل‌شده تا فاصله ۲۰۰۰ متر است.
در بسیاری از تابلوهای برق و سیستم‌های اتوماسیون، مقدار جریان باید به شکلی قابل استفاده برای PLC، کنترلر، نمایشگر یا سیستم مانیتورینگ منتقل شود. ترانسدیوسر جریانی TRI این کار را با تبدیل سیگنال جریان ورودی به یک سیگنال آنالوگ استاندارد انجام می‌دهد.
به بیان ساده، TRI جریان ورودی را دریافت می‌کند و متناسب با مقدار آن، سیگنال خروجی استاندارد تولید می‌کند. این خروجی می‌تواند برای نمایش، کنترل، ثبت اطلاعات یا ارسال به تجهیزات اتوماسیون مورد استفاده قرار گیرد.
بر اساس کاتالوگ برنا الکترونیک، مدل TRI سیگنال‌های جریانی AC یا DC را به خروجی‌های 0-20mA، 4-20mA یا 0-10V DC تبدیل می‌کند.
یکی از مهم‌ترین مزایای استفاده از ترانسدیوسر جریانی TRI، امکان تبدیل جریان به سیگنال‌هایی است که در تجهیزات صنعتی به‌صورت گسترده مورد استفاده قرار می‌گیرند.
| نوع خروجی | کاربرد |
|---|---|
| 0-20mA DC | انتقال سیگنال آنالوگ جریان |
| 4-20mA DC | مناسب برای PLC، کنترلر و سیستم‌های ابزار دقیق |
| 0-10V DC | مناسب برای ورودی آنالوگ تجهیزات کنترلی |
استفاده از این خروجی‌های استاندارد باعث می‌شود TRI بتواند به تجهیزات مختلف اندازه‌گیری و کنترل متصل شود.
یکی از ویژگی‌های مهم این ترانسدیوسر، ایزولاسیون الکتریکی بین بخش‌های مختلف است. بر اساس مشخصات منتشرشده، TRI دارای ایزولاسیون اپتیکی بین ورودی و خروجی و ایزولاسیون القایی بین تغذیه، ورودی و خروجی تا 2000 ولت AC است.
این ساختار به جداسازی بخش اندازه‌گیری از مدار خروجی و کنترل کمک می‌کند و برای استفاده در سیستم‌های صنعتی که انتقال مطمئن سیگنال اهمیت دارد، کاربردی است.
در سیستم‌های صنعتی، سیگنال‌های اندازه‌گیری ممکن است در مسیر انتقال تحت تأثیر نویزهای الکتریکی و افت خط قرار بگیرند. TRI با تبدیل سیگنال ورودی به خروجی استاندارد، برای انتقال اطلاعات اندازه‌گیری‌شده در سیستم کنترل طراحی شده است.
برنا الکترونیک برای خانواده TRI و TRU، حذف نویز سیگنال‌های انتقالی، حذف اثر افت خط و امکان انتقال سیگنال تبدیل‌شده تا ۲۰۰۰ متر را اعلام کرده است.
| مشخصه | توضیحات |
|---|---|
| نام محصول | ترانسدیوسر جریانی |
| برند هربسته |
برنا الکترونیک 20 |
| مدل | TRI |
| نوع تغذیه | AC |
| نوع ورودی | جریان AC یا DC |
| نوع خروجی | سیگنال کنترلی DC |
| خروجی‌های استاندارد | 0-20mA / 4-20mA / 0-10V |
| ایزولاسیون ورودی و خروجی | اپتیکی |
| ایزولاسیون تغذیه، ورودی و خروجی | القایی تا 2000V AC |
| حداکثر انحراف خروجی | 0.5٪ |
| حداکثر مسافت انتقال اعلام‌شده | 2000 متر |
| نمایشگر وضعیت تغذیه | PWR |
| کاربرد | اندازه‌گیری و تبدیل سیگنال جریان |
| حوزه استفاده | برق صنعتی، ابزار دقیق و اتوماسیون |
مشخصات بالا بر اساس اطلاعات منتشرشده برای خانواده TRI/TRU برنا الکترونیک است.
ترانسدیوسر جریانی TRI می‌تواند در بخش‌های مختلف سیستم‌های برق و کنترل مورد استفاده قرار گیرد، از جمله:
مدل‌های TRI و TRU هر دو برای تبدیل سیگنال‌های اندازه‌گیری به سیگنال‌های استاندارد کنترلی استفاده می‌شوند، اما کمیت مورد اندازه‌گیری آن‌ها متفاوت است:
| مدل | ورودی | عملکرد |
|---|---|---|
| TRI | جریان AC یا DC | ترانسدیوسر جریانی |
| TRU | ولتاژ AC یا DC | ترانسدیوسر ولتاژی |
بنابراین اگر هدف، اندازه‌گیری و تبدیل سیگنال جریان باشد، مدل TRI مورد استفاده قرار می‌گیرد و در صورت نیاز به تبدیل سیگنال ولتاژی، مدل TRU کاربرد دارد.
ترانسدیوسر جریانی برنا الکترونیک مدل TRI با تغذیه AC راهکاری برای تبدیل سیگنال‌های جریانی AC یا DC به سیگنال‌های استاندارد 0-20mA، 4-20mA و 0-10V DC است. وجود ایزولاسیون بین بخش‌های مختلف، قابلیت کاهش اثر نویز و افت خط و امکان انتقال سیگنال تبدیل‌شده در مسیرهای طولانی، این محصول را برای استفاده در تابلوهای برق، ابزار دقیق، PLC، سیستم‌های مانیتورینگ و اتوماسیون صنعتی مناسب می‌کند.
6,950,000 تومان
