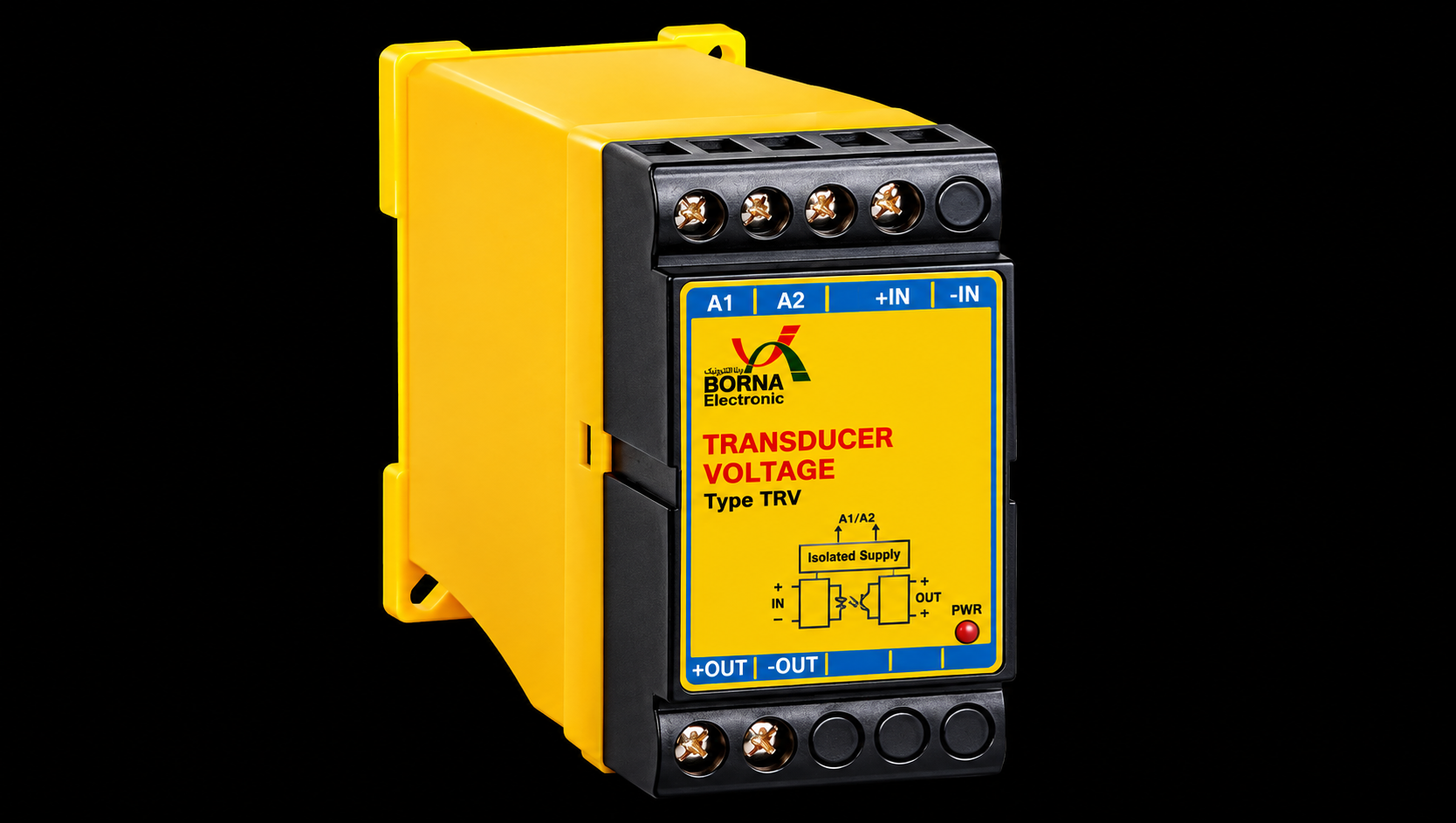

ترانسدیوسر ولتاژی برنا الکترونیک مدل TRU یک تجهیز اندازه‌گیری و تبدیل سیگنال است که برای تبدیل سیگنال‌های ولتاژی AC یا DC به سیگنال‌های کنترلی استاندارد DC مورد استفاده قرار می‌گیرد. این محصول در گروه رله‌ها و تجهیزات خاص برنا الکترونیک قرار دارد و نسخه موردنظر شما دارای تغذیه AC است. در فهرست محصولات برنا الکترونیک نیز TRU با عنوان «ترانسدیوسر ولتاژی با تغذیه AC» معرفی شده است.
در بسیاری از سیستم‌های صنعتی، PLCها، کنترلرها و تجهیزات اتوماسیون به‌جای دریافت مستقیم ولتاژ اندازه‌گیری‌شده، از سیگنال‌های استانداردی مانند 0-20mA، 4-20mA یا 0-10V DC استفاده می‌کنند.
مدل TRU سیگنال ولتاژی ورودی را دریافت کرده و آن را به یکی از این سیگنال‌های استاندارد کنترلی تبدیل می‌کند. این فرآیند امکان انتقال اطلاعات ولتاژ به تجهیزات کنترلی و اندازه‌گیری را فراهم می‌کند. طبق اطلاعات منتشرشده توسط برنا الکترونیک، این ترانسدیوسر برای تبدیل سیگنال‌های ولتاژی AC یا DC به سیگنال‌های کنترلی 0-20mA، 4-20mA و 0-10V DC طراحی شده است.
یکی از قابلیت‌های مهم TRU، وجود ایزولاسیون میان بخش‌های مختلف مدار است. بر اساس اطلاعات منتشرشده برای سری ترانسدیوسرهای TRU و TRI برنا الکترونیک، بین ورودی و خروجی ایزولاسیون اپتیکی و بین تغذیه، ورودی و خروجی ایزولاسیون القایی در نظر گرفته شده است.
این ساختار به جداسازی الکتریکی بخش اندازه‌گیری از مدارهای کنترلی کمک می‌کند و برای استفاده در سیستم‌هایی که انتقال مطمئن سیگنال اهمیت دارد، کاربردی است.
در سیستم‌های صنعتی، انتقال سیگنال‌های اندازه‌گیری در مسیرهای طولانی می‌تواند تحت تأثیر نویزهای الکتریکی و افت سیگنال قرار بگیرد. TRU با تبدیل مقدار ولتاژ ورودی به سیگنال استاندارد کنترلی، امکان انتقال مناسب‌تر اطلاعات اندازه‌گیری‌شده را در سیستم کنترل فراهم می‌کند.
برنا الکترونیک برای این سری محصول، قابلیت حذف نویز سیگنال‌های انتقالی و حذف اثر افت خط را اعلام کرده و حداکثر فاصله انتقال سیگنال تبدیل‌شده را 2000 متر ذکر کرده است.
ترانسدیوسر ولتاژی TRU امکان استفاده از چند نوع خروجی استاندارد را فراهم می‌کند:
| نوع خروجی | کاربرد |
|---|---|
| 0-20 mA DC | انتقال سیگنال آنالوگ ولتاژ |
| 4-20 mA DC | کاربرد گسترده در کنترل و اتوماسیون صنعتی |
| 0-10 V DC | اتصال به ورودی آنالوگ کنترلرها و تجهیزات اندازه‌گیری |
این خروجی‌های استاندارد، امکان ارتباط TRU با طیف متنوعی از PLC، کنترلرها، نمایشگرها، سیستم‌های مانیتورینگ و تجهیزات اتوماسیون صنعتی را فراهم می‌کنند.
| مشخصه | توضیحات |
|---|---|
| نام محصول | ترانسدیوسر ولتاژی |
| برند هربسته |
برنا الکترونیک 20 |
| مدل | TRU |
| نوع تجهیز | ترانسدیوسر ولتاژی |
| سیگنال ورودی | ولتاژی AC یا DC |
| تغذیه نسخه موردنظر | AC |
| خروجی | 0-20mA / 4-20mA / 0-10V DC |
| ایزولاسیون ورودی و خروجی | اپتیکی |
| ایزولاسیون تغذیه، ورودی و خروجی | القایی تا 2000V AC |
| حداکثر انحراف خروجی | 0.5٪ |
| حداکثر مسافت انتقال سیگنال | 2000 متر |
| نشانگر وضعیت | PWR |
| کاربرد اصلی | اندازه‌گیری، تبدیل و انتقال سیگنال ولتاژی |
مشخصات فوق بر اساس اطلاعات منتشرشده برای سری ترانسدیوسرهای ولتاژی و جریانی برنا الکترونیک است؛ رنج دقیق ورودی و نوع خروجی هر سفارش/نسخه باید هنگام خرید از کد فنی یا دیتاشیت همان نسخه کنترل شود.
ترانسدیوسر ولتاژی TRU را می‌توان در بخش‌های مختلف سیستم‌های برق و کنترل استفاده کرد، از جمله:
برنا الکترونیک در کنار مدل TRU، مدل TRI را نیز برای تبدیل سیگنال‌های جریانی ارائه می‌کند. تفاوت اصلی این دو محصول در کمیت ورودی آن‌هاست:
| مدل | نوع سیگنال ورودی | نوع عملکرد |
|---|---|---|
| TRU | ولتاژی AC یا DC | تبدیل سیگنال ولتاژی |
| TRI | جریانی AC یا DC | تبدیل سیگنال جریانی |
هر دو خانواده می‌توانند سیگنال ورودی را به خروجی‌های کنترلی استاندارد مانند 0-20mA، 4-20mA و 0-10V DC تبدیل کنند.
ترانسدیوسر ولتاژی برنا الکترونیک مدل TRU با تغذیه AC برای تبدیل و انتقال سیگنال‌های ولتاژی در سیستم‌های اندازه‌گیری، کنترل و اتوماسیون صنعتی طراحی شده است. این تجهیز می‌تواند سیگنال ولتاژی AC یا DC را به خروجی‌های استاندارد 0-20mA، 4-20mA یا 0-10V DC تبدیل کند و با برخورداری از ایزولاسیون، کاهش نویز و امکان انتقال سیگنال در مسیرهای طولانی، برای کاربردهای صنعتی و تابلوهای کنترل مناسب است.
6,950,000 تومان
