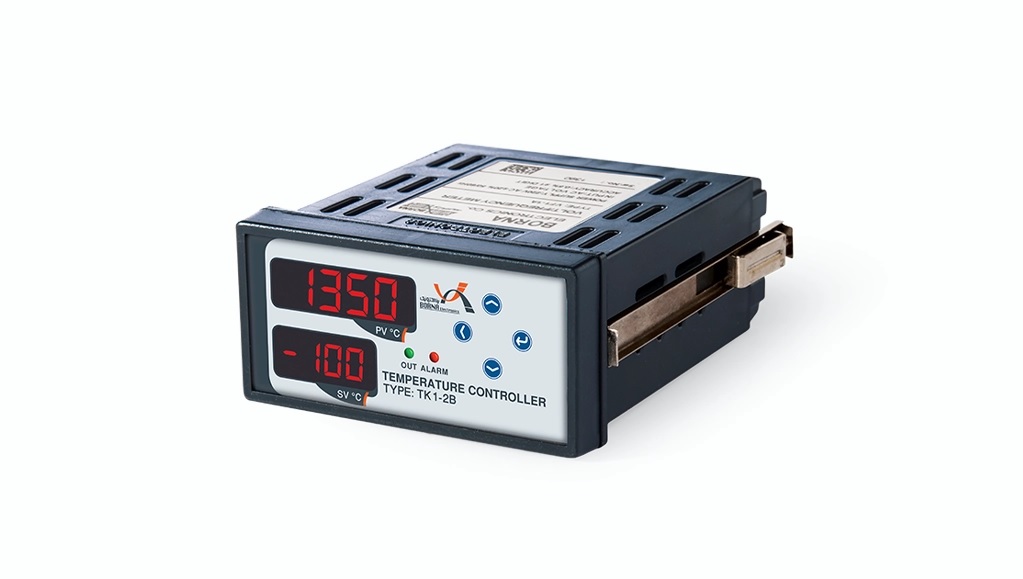

ترموکنترلر نوع K دو رله ای مدل TK1-2B

ترموکنترلر 96×48 مدل TK1-2B برنا الکترونیک | مناسب سنسور K

ترموکنترلر 96×48 مدل TK1-2B برنا الکترونیک یکی از تجهیزات کاربردی در گروه نمایشگرهای تابلویی و کنترل‌کننده‌ها است که برای اندازه‌گیری و کنترل دما در سیستم‌های صنعتی و حرارتی طراحی شده است. این مدل برای استفاده با ترموکوپل نوع K ساخته شده و محدوده کاری آن 100- تا 1350+ درجه سانتی‌گراد است. طبق فهرست محصولات برنا الکترونیک، مدل TK1-2B دارای دو رله بوده و در ابعاد 48×96 میلی‌متر عرضه می‌شود.

طراحی تابلویی این کنترلر باعث می‌شود بتوان آن را روی پنل تابلوهای کنترل، تجهیزات صنعتی و دستگاه‌های حرارتی نصب کرد. وجود دو خروجی رله نیز امکان استفاده از کنترلر برای عملکردهای کنترلی و آلارم را فراهم می‌کند. کاتالوگ برنا الکترونیک برای خانواده TK1-2A و TK1-2B، عملکرد کنترل دما به روش ON/OFF و استفاده از ترموکوپل K را ذکر کرده است.

ویژگی‌های ترموکنترلر TK1-2B

مهم‌ترین مشخصات TK1-2B برنا الکترونیک عبارت‌اند از:

• برند: برنا الکترونیک
• مدل: TK1-2B
• نوع محصول: ترموکنترلر تابلویی
• نوع سنسور: ترموکوپل K
• محدوده دمایی: 100- تا 1350+ درجه سانتی‌گراد
• تعداد رله: 2 رله
• ابعاد: 96×48 میلی‌متر
• نوع کنترل: ON/OFF
• کاربری: اندازه‌گیری و کنترل دما
• مناسب برای تجهیزات حرارتی و فرآیندهای صنعتی
• مناسب برای نصب در تابلوهای کنترل و پنل تجهیزات

در کاتالوگ برنا الکترونیک، برای خانواده TK1-2A و TK1-2B دقت نمایش 1°C، امکان تنظیم باند قطع و وصل خروجی (Hysteresis)، دو رله با عملکرد OUT و ALARM و قابلیت تشخیص قطع سنسور ذکر شده است.

نحوه عملکرد TK1-2B

ترموکنترلر TK1-2B با دریافت اطلاعات دما از ترموکوپل نوع K، مقدار دمای اندازه‌گیری‌شده را نمایش می‌دهد. کاربر می‌تواند مقدار تنظیمی موردنظر را تعیین کند و کنترلر با استفاده از عملکرد ON/OFF، خروجی‌های خود را بر اساس شرایط تنظیم‌شده فعال یا غیرفعال کند.

دو رله موجود در این مدل برای عملکردهای OUT و ALARM در نظر گرفته شده‌اند و به این ترتیب می‌توان علاوه بر کنترل فرآیند، از خروجی هشدار نیز برای اطلاع‌رسانی شرایط موردنظر استفاده کرد.

سنسور K و محدوده دمایی گسترده

یکی از ویژگی‌های مهم TK1-2B، سازگاری آن با ترموکوپل نوع K است. این نوع سنسور در بسیاری از کاربردهای صنعتی و تجهیزات حرارتی مورد استفاده قرار می‌گیرد و برای اندازه‌گیری دما در محدوده‌های بالا مناسب است.

محدوده 100- تا 1350+ درجه سانتی‌گراد باعث می‌شود TK1-2B برای کاربردهایی که کنترل دما در بازه وسیعی مورد نیاز است، مورد استفاده قرار گیرد. این مشخصه در فهرست رسمی محصولات برنا الکترونیک برای مدل TK1-2B درج شده است.

دو رله خروجی؛ کنترل و آلارم

وجود دو رله در TK1-2B یکی از مشخصات مهم این مدل است. طبق کاتالوگ برنا الکترونیک، این دو خروجی برای OUT و ALARM در نظر گرفته شده‌اند.

در نتیجه، کنترلر می‌تواند علاوه بر کنترل دمای فرآیند، برای ایجاد هشدار در شرایط تعریف‌شده نیز مورد استفاده قرار گیرد. این ساختار برای سیستم‌هایی که نیاز به کنترل دما و اعلام وضعیت هم‌زمان دارند، کاربردی است.

کاربردهای ترموکنترلر 96×48 برنا الکترونیک

TK1-2B را می‌توان در تجهیزات و فرآیندهای مختلفی که به کنترل دما نیاز دارند استفاده کرد، از جمله:

• تابلوهای کنترل صنعتی
• کوره‌ها و تجهیزات حرارتی
• ماشین‌آلات صنعتی
• خطوط تولید
• تجهیزات گرمایشی
• سیستم‌های کنترل فرآیند
• دستگاه‌های صنعتی دارای ترموکوپل K
• تابلوهای برق و فرمان
• تجهیزات آزمایشگاهی و حرارتی
• سیستم‌های مانیتورینگ و کنترل دما

طراحی تابلویی 96×48 میلی‌متر

ابعاد 96×48 میلی‌متر باعث می‌شود TK1-2B برای نصب روی پنل تابلو و تجهیزات کنترلی مناسب باشد. این ساختار به اپراتور اجازه می‌دهد نمایشگر و وضعیت کنترل دما را از قسمت جلویی تابلو مشاهده کند.

همچنین ابعاد این مدل با مدل TK1-2A که در اندازه 96×96 میلی‌متر عرضه می‌شود متفاوت است؛ بنابراین هنگام طراحی تابلو باید فضای نصب متناسب با مدل انتخابی در نظر گرفته شود.

جدول مشخصات فنی TK1-2B

مشخصات فوق بر اساس اطلاعات کاتالوگ و فهرست محصولات برنا الکترونیک برای خانواده TK1-2A/TK1-2B تنظیم شده است.

مزایای ترموکنترلر TK1-2B برنا الکترونیک

TK1-2B برای کاربردهایی طراحی شده که کنترل دما در محدوده وسیع و استفاده از ترموکوپل K مورد نیاز است. ترکیب دو رله، عملکرد ON/OFF، نمایش دیجیتال، قابلیت تنظیم Hysteresis و تشخیص قطع سنسور، این مدل را برای بسیاری از سیستم‌های کنترل حرارتی مناسب می‌کند.
