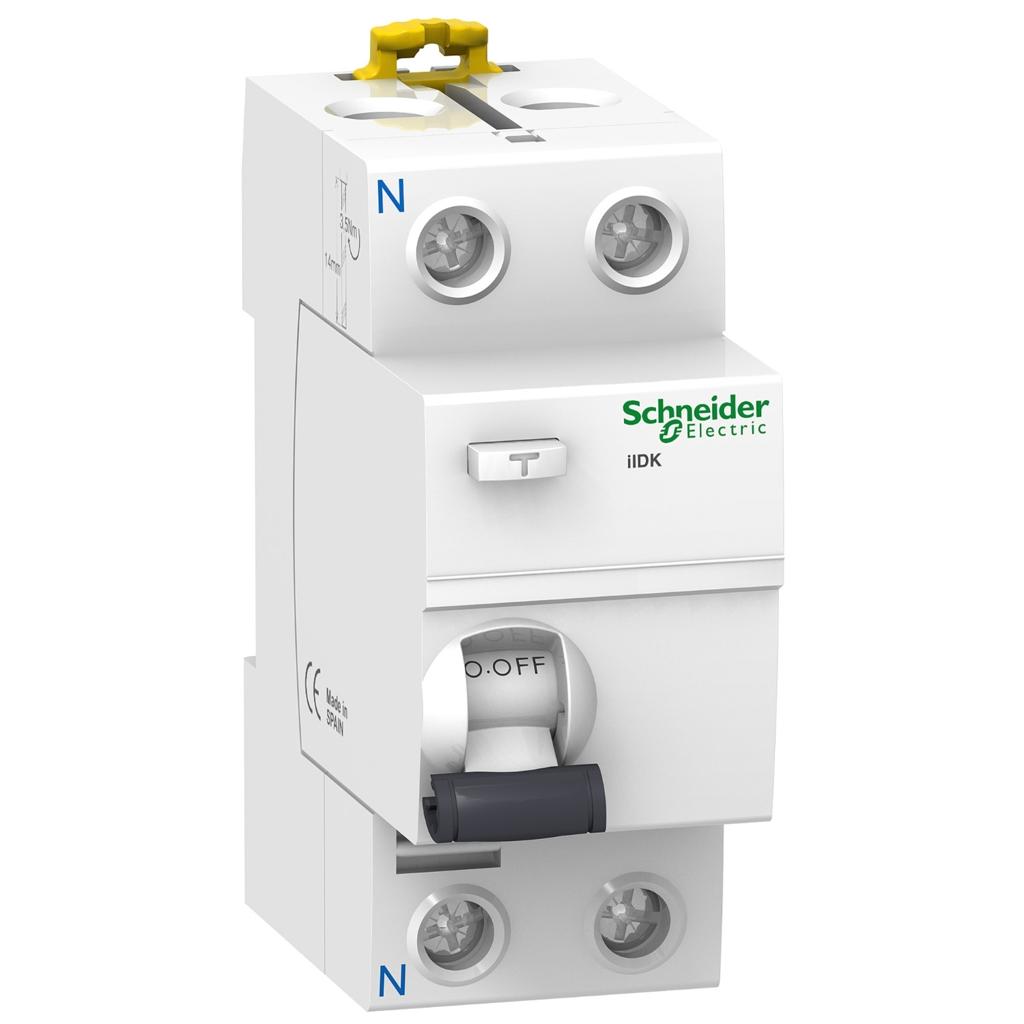

حافظ جان اشنایدر (RCCB)A9R50225

Acti9 iID K

کلید محافظ جان دو پل

۲۵ آمپر · ۳۰ میلی‌آمپر · تیپ AC

1. مشخصات فنی (TECHNICAL DATA)

برند	Schneider Electric
سری	Acti9
خانواده	iID K
کد فنی	A9R50225
نوع تجهیز	RCCB – کلید محافظ جان
تعداد پل	2P (دو پل)
جریان نامی (In)	25 A
حساسیت نشتی (IΔn)	30 mA
نوع جریان نشتی	Type AC
تأخیر عملکرد	آنی (Instantaneous)
ولتاژ کاری نامی (Ue)	220–240 V AC
فرکانس	50/60 Hz
ولتاژ عایقی نامی (Ui)	440 V AC
تحمل ضربه‌ای (Uimp)	4 kV
قدرت وصل و قطع نامی Im / Idm	500 A
جریان اتصال کوتاه شرطی (Inc)	6 kA با C60 یا K60؛ 4.5 kA با gL63
تکنولوژی تشخیص نشتی	مستقل از ولتاژ
نصب	ریل DIN
عرض	36 mm
ارتفاع	85 mm
عمق	69 mm
وزن	حدود 0.21 kg
درجه حفاظت	IP20
دوام مکانیکی	5,000 سیکل
دوام الکتریکی	2,000 سیکل (AC-1)
استاندارد	IEC/EN 61008-1
نشان کیفیت	VDE

منابع: دیتاشیت فنی A9R50225 و صفحه رسمی اشنایدر.

Valtronic

+2

2. معرفی و عملکرد

کلید A9R50225 با مقایسه جریان عبوری از فاز و نول، جریان باقیمانده یا نشتی را تشخیص می‌دهد. اگر جریان نشتی به آستانه عملکرد برسد، کلید مدار را قطع می‌کند.

• مناسب برای مدارهای تک‌فاز با فاز و نول، با نصب دوپل.

• حساسیت ۳۰ میلی‌آمپر برای حفاظت تکمیلی افراد در برابر برق‌گرفتگی.

• تیپ AC برای جریان نشتی متناوب سینوسی.

• عملکرد آنی، بدون تأخیر عمدی.

3. ابعاد و نصب

4. ترمینال‌ها و سیم‌بندی

• ترمینال‌های ورودی و خروجی از نوع تونلی هستند.

• سطح مقطع سیم انعطاف‌پذیر: ۱ تا ۲۵ میلی‌متر مربع.

• سطح مقطع سیم صلب: ۱ تا ۳۵ میلی‌متر مربع.

• طول لخت‌کردن سیم: ۱۶ میلی‌متر.

• گشتاور سفت‌کردن ترمینال: ۳٫۵ نیوتن‌متر.

Valtronic

+1

5. تفاوت A9R50225 و A9R50240

این دو مدل از نظر جریان نامی متفاوت‌اند؛ انتخاب باید براساس طراحی مدار و حفاظت بالادست انجام شود.

6. وضعیت تولید و جایگزین

طبق صفحه رسمی اشنایدر، عرضه تجاری A9R50225 در برخی بازارها متوقف شده است. اشنایدر ترکیه مدل EZ9R39225 از سری Easy9 Pro را به‌عنوان جایگزین پیشنهادی معرفی کرده است.

Schneider Electric UAE

+1

EZ9R39225

Easy9 Pro · 2P · 25A · 30mA · Type AC

اطلاعات جایگزینی در صفحه اشنایدر

7. نکات مهم ایمنی

• RCCB به‌تنهایی حفاظت اضافه‌بار و اتصال کوتاه ندارد؛ استفاده از کلید حفاظتی مناسب در مدار ضروری است.

• انتخاب نوع AC یا A باید با توجه به نوع بار و تجهیزات الکترونیکی انجام شود.

• نصب و آزمون عملکرد باید توسط فرد متخصص و مطابق مقررات برق انجام شود.

جمع‌بندی: A9R50225 یک محافظ جان دوپل ۲۵ آمپر با حساسیت ۳۰ میلی‌آمپر و تیپ AC از خانواده Acti9 iID K اشنایدر است. مشخصات پایه و ابعاد آن در دیتاشیت فنی قابل بررسی است
