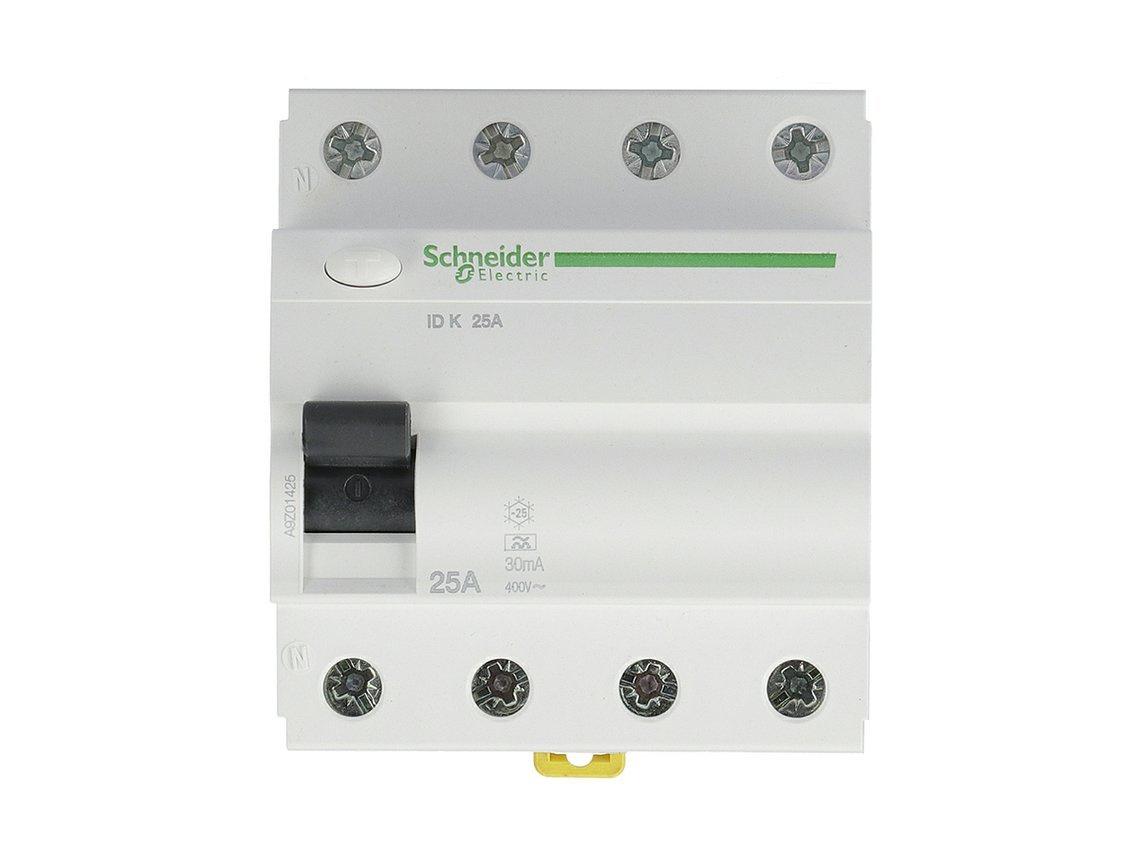

Acti9 iID K

۳۰ میلی‌آمپر · تیپ AC

صفحه رسمی محصول اشنایدر

مشخصات فنی (TECHNICAL DATA)

برند	Schneider Electric
سری	Acti9
خانواده محصول	iID K
کد فنی	A9R50425
نوع تجهیز	RCCB – کلید محافظ جان
تعداد پل	4P (چهار پل)
محل نول	سمت چپ
جریان نامی (In)	25 A
حساسیت نشتی (IΔn)	30 mA
نوع جریان نشتی	Type AC
تأخیر عملکرد	آنی (Instantaneous)
ولتاژ کاری نامی (Ue)	380–415 V AC
فرکانس	50/60 Hz
ولتاژ عایقی نامی (Ui)	440 V AC
تحمل ضربه‌ای (Uimp)	4 kV
قدرت وصل و قطع نامی (Im / Idm)	500 A
جریان اتصال کوتاه شرطی (Inc)	6 kA با C60 یا K60؛ 4.5 kA با gL63
جریان ضربه‌ای	250 A
تکنولوژی تشخیص نشتی	مستقل از ولتاژ
نصب	ریل DIN
عرض	72 mm
ارتفاع	85 mm
عمق	69 mm
درجه حفاظت	IP20
استاندارد	IEC 61008-1 و IEC 61008-2-1
نشان کیفیت	VDE

منابع: دیتاشیت فنی و صفحه رسمی محصول اشنایدر.

Điện – Tự Động Hóa A&E

+2

معرفی و عملکرد

این کلید برای مدارهای سه‌فاز به همراه نول طراحی شده است. جریان عبوری از هادی‌ها را پایش می‌کند و در صورت تشخیص جریان باقیمانده به آستانه عملکرد، مدار را قطع می‌کند.

• حفاظت تکمیلی در برابر برق‌گرفتگی ناشی از جریان نشتی

• حساسیت نشتی ۳۰ میلی‌آمپر

• نوع AC برای جریان نشتی متناوب سینوسی

• عملکرد آنی، بدون تأخیر عمدی

ابعاد و نصب

وضعیت تولید

طبق صفحه رسمی اشنایدر سنگاپور، عرضه تجاری مدل A9R50425 در ۲۵ نوامبر ۲۰۲۰ متوقف شده است و در آن صفحه جایگزین رسمی مشخصی اعلام نشده است.

Schneider Electric Singapore

نکات مهم

• این RCCB به‌تنهایی حفاظت اضافه‌بار و اتصال کوتاه ندارد؛ استفاده از کلید حفاظتی مناسب ضروری است.

• هر سه فاز و نول باید از کلید عبور کنند.

• نول خروجی نباید با نول مدارهای دیگر مشترک شود.

• انتخاب تیپ AC یا A باید با توجه به نوع بار و الزامات طراحی انجام شود.

خلاصه: A9R50425 یک محافظ جان چهارپل، ۲۵ آمپر، ۳۰ میلی‌آمپر، تیپ AC، با ولتاژ کاری ۳۸۰ تا ۴۱۵ ولت AC از خانواده Acti9 iID K اشنایدر است
