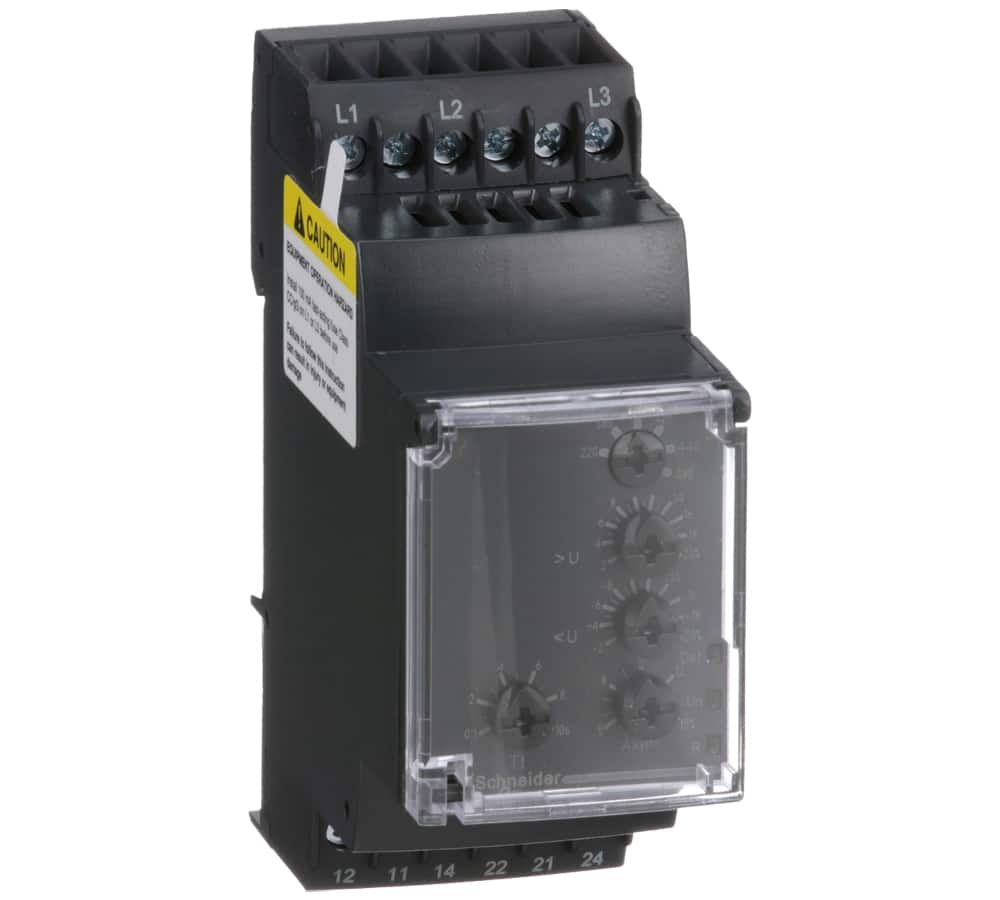

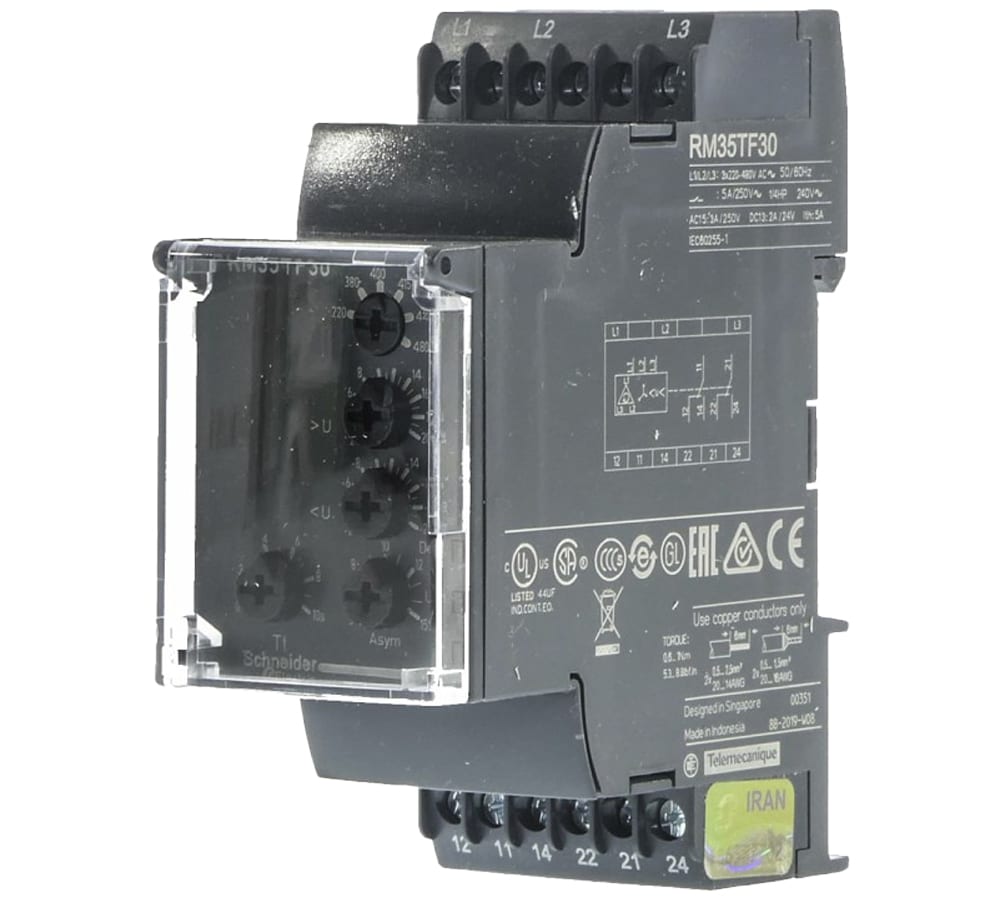

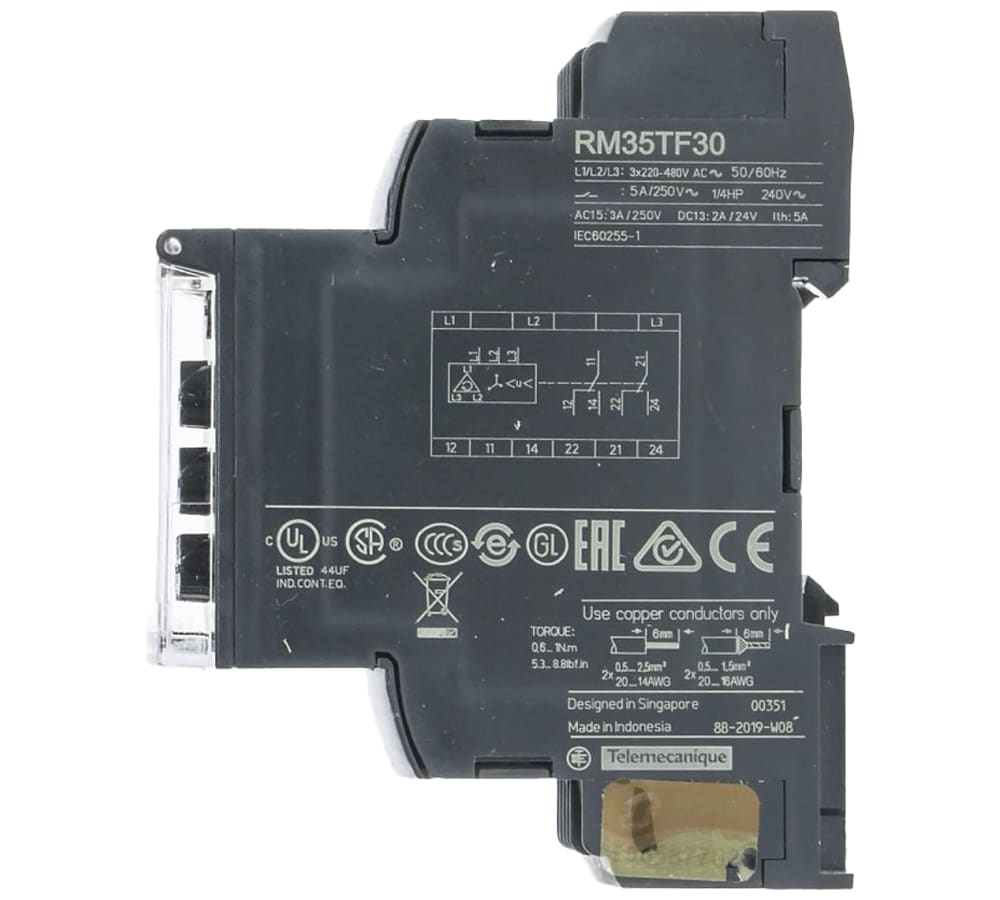

کنترل فاز اشنایدر الکتریک RM35TF30

کنترل فاز اشنایدر الکتریک RM35TF30 یکی از رله‌های کنترل و مانیتورینگ چندمنظوره سه‌فاز از خانواده Harmony Control Relays شرکت Schneider Electric است. این تجهیز برای پایش مداوم وضعیت شبکه برق سه‌فاز و تشخیص شرایط غیرعادی در مدار طراحی شده و می‌تواند اطلاعات مربوط به ترتیب فاز، قطع فاز، عدم تقارن ولتاژ، افت ولتاژ و افزایش ولتاژ را بررسی کند.

RM35TF30 برای شبکه‌های سه‌فاز با ولتاژ نامی قابل انتخاب در محدوده 220 تا 480 ولت AC طراحی شده و با در اختیار داشتن دو کنتاکت تبدیلی، امکان استفاده از وضعیت خروجی رله در مدارهای فرمان، کنترل کنتاکتورها، موتورهای سه‌فاز، پمپ‌ها، فن‌ها، کمپرسورها و سایر تجهیزات صنعتی را فراهم می‌کند. (57y3mmz33i6t4xza2r4r387.blob.core.windows.net)

RM35TF30 چه وظایفی دارد؟

RM35TF30 چند پارامتر مهم شبکه سه‌فاز را به‌صورت هم‌زمان تحت نظارت قرار می‌دهد:

* کنترل ترتیب فازها
* تشخیص قطع فاز
* تشخیص عدم تقارن فازها
* تشخیص کم‌ولتاژی
* تشخیص اضافه‌ولتاژی
* کنترل کم‌ولتاژ و اضافه‌ولتاژ در حالت Window
* تنظیم زمان تأخیر عملکرد

این مجموعه قابلیت‌ها باعث شده RM35TF30 نسبت به یک کنترل فاز معمولی، امکانات نظارتی گسترده‌تری داشته باشد و در طراحی مدارهای کنترل و حفاظت تجهیزات سه‌فاز کاربرد بیشتری پیدا کند. (57y3mmz33i6t4xza2r4r387.blob.core.windows.net)

مشخصات فنی Schneider RM35TF30

مشخصه مقدار
برند Schneider Electric
سری Harmony Control Relays
کد فنی RM35TF30
نوع تجهیز رله کنترل سه‌فاز چندمنظوره
کاربرد کنترل و مانیتورینگ شبکه سه‌فاز
ولتاژ نامی 220 تا 480V AC
محدوده تغذیه 194 تا 528V AC
محدوده اندازه‌گیری 176 تا 528V AC
فرکانس کاری 50/60Hz ±10%
کنترل ترتیب فاز دارد
تشخیص قطع فاز دارد
تشخیص عدم تقارن دارد
کنترل افت ولتاژ دارد
کنترل اضافه ولتاژ دارد
حالت Window برای ولتاژ دارد
محدوده تنظیم عدم تقارن 5 تا 15% Un
محدوده تنظیم تأخیر 0.1 تا 10 ثانیه
نوع خروجی 2 C/O
تعداد کنتاکت تبدیلی 2
جریان نامی کنتاکت 5A
حداکثر ولتاژ سوئیچینگ 250V AC / 250V DC
ظرفیت سوئیچینگ 1250VA
هیسترزیس 2%
زمان پاسخ در خطا کمتر از 200ms
زمان راه‌اندازی حدود 650ms
عرض تجهیز 35mm
نصب ریل DIN 35mm
نوع ترمینال پیچی
درجه حفاظت بدنه IP30
درجه حفاظت ترمینال IP20
دمای کاری 20- تا 50+ درجه سانتی‌گراد
دمای نگهداری 40- تا 70+ درجه سانتی‌گراد
وزن تقریبی 130 گرم
استاندارد EN/IEC 60255-1

اطلاعات جدول بر اساس دیتاشیت فنی RM35TF30 و مستندات Schneider Electric تنظیم شده است. (57y3mmz33i6t4xza2r4r387.blob.core.windows.net)

⸻

کنترل ترتیب فاز در RM35TF30

یکی از وظایف اصلی RM35TF30 بررسی توالی فازهای L1، L2 و L3 است.

در شبکه‌های سه‌فاز، ترتیب قرار گرفتن فازها می‌تواند روی جهت چرخش موتور اثر بگذارد. اگر دو فاز جابه‌جا شوند، میدان دوار موتور نیز در جهت مخالف ایجاد می‌شود.

این موضوع در تجهیزاتی مانند:

* موتورهای سه‌فاز
* پمپ‌ها
* فن‌ها
* کمپرسورها
* بالابرها
* آسانسورها
* ماشین‌آلات صنعتی

اهمیت ویژه‌ای دارد.

RM35TF30 با بررسی ترتیب فاز، امکان استفاده از خروجی رله برای جلوگیری از فعال شدن مدار فرمان در شرایطی که توالی فازها صحیح نیست را فراهم می‌کند. (57y3mmz33i6t4xza2r4r387.blob.core.windows.net)

⸻

تشخیص قطع فاز

قطع شدن یکی از فازهای شبکه می‌تواند شرایط نامناسبی را برای موتورهای سه‌فاز ایجاد کند. به همین دلیل تشخیص سریع قطع فاز یکی از عملکردهای مهم رله‌های مانیتورینگ سه‌فاز است.

RM35TF30 وضعیت فازهای ورودی را کنترل کرده و در صورت تشخیص شرایط قطع فاز، خروجی رله را تغییر می‌دهد.

طبق مستندات فنی، عملکرد تشخیص قطع فاز زمانی فعال می‌شود که ولتاژ اندازه‌گیری‌شده از حدود 0.7 برابر ولتاژ نامی کمتر شود. (ckm-content.se.com)

این خروجی می‌تواند در مدار فرمان یک کنتاکتور قرار گیرد تا در صورت ایجاد خطای فاز، فرمان تجهیز قطع شود.

⸻

تشخیص عدم تقارن فازها

در یک سیستم سه‌فاز ایده‌آل، ولتاژ فازها باید شرایط متعادلی داشته باشند. اختلاف قابل توجه بین ولتاژهای سه فاز می‌تواند نشان‌دهنده یک وضعیت غیرعادی در شبکه باشد.

RM35TF30 قابلیت تشخیص Asymmetry یا عدم تقارن را دارد و آستانه آن از طریق تنظیمات روی پنل جلویی در محدوده 5 تا 15 درصد ولتاژ نامی انتخاب‌شده قابل تنظیم است. (57y3mmz33i6t4xza2r4r387.blob.core.windows.net)

این قابلیت در مدارهای صنعتی که پایداری شبکه سه‌فاز اهمیت دارد، کاربرد ویژه‌ای دارد.

⸻

کنترل افت و افزایش ولتاژ

یکی از قابلیت‌های مهم RM35TF30، کنترل Under Voltage و Over Voltage در حالت Window است.

در این حالت می‌توان حد پایین و حد بالای قابل قبول ولتاژ را مشخص کرد. اگر ولتاژ شبکه از محدوده تعیین‌شده خارج شود،
عملکرد از 0.1 تا 10 ثانیه قابل تنظیم است.

دو خروجی تبدیلی:
وجود 2 C/O امکان استفاده انعطاف‌پذیرتر از خروجی‌ها را در مدار فرمان فراهم می‌کند.

نصب آسان:
طراحی ماژولار و نصب روی ریل DIN، استفاده از آن را در تابلوهای صنعتی ساده می‌کند. (57y3mmz33i6t4xza2r4r387.blob.core.windows.net)

⸻

تفاوت RM35TF30 با یک کنترل فاز ساده

کنترل فازهای ساده معمولاً روی چند عملکرد محدود مانند ترتیب فاز و قطع فاز تمرکز دارند؛ اما RM35TF30 یک رله مانیتورینگ چندمنظوره سه‌فاز است.

این مدل علاوه بر کنترل ترتیب فاز و تشخیص قطع فاز، امکان بررسی عدم تقارن و محدوده کم‌ولتاژی/اضافه‌ولتاژی را نیز فراهم می‌کند.

همچنین کاربر می‌تواند زمان تأخیر و آستانه‌های مربوط به پارامترهای قابل تنظیم را از طریق کنترل‌های روی پنل تنظیم کند. (download.schneider-electric.com)

⸻

دقت و سرعت عملکرد

RM35TF30 ولتاژ شبکه را با روش True RMS اندازه‌گیری می‌کند و چرخه اندازه‌گیری آن حداکثر حدود 140 میلی‌ثانیه است.

زمان پاسخ اعلام‌شده برای شرایط خطا نیز کمتر از 200 میلی‌ثانیه است. زمان راه‌اندازی پس از اعمال تغذیه حدود 650 میلی‌ثانیه و زمان Reset در 480 ولت حداکثر حدود 1500 میلی‌ثانیه اعلام شده است. (57y3mmz33i6t4xza2r4r387.blob.core.windows.net)

این مشخصات باعث می‌شود رله بتواند وضعیت شبکه را با سرعت مناسب پایش کند.

⸻

شرایط محیطی و حفاظتی

RM35TF30 برای کار در محدوده دمای محیط 20- تا 50+ درجه سانتی‌گراد طراحی شده است. محدوده دمای نگهداری آن نیز 40- تا 70+ درجه سانتی‌گراد اعلام شده است.

درجه حفاظت بدنه IP30 و درجه حفاظت ترمینال‌ها IP20 است. بنابراین هنگام نصب تجهیز در تابلو برق باید شرایط محیطی و سطح حفاظت مورد نیاز کل تابلو نیز در نظر گرفته شود. (57y3mmz33i6t4xza2r4r387.blob.core.windows.net)

⸻

جمع‌بندی

کنترل فاز اشنایدر RM35TF30 یک رله کنترل و مانیتورینگ چندمنظوره سه‌فاز از خانواده Schneider Electric Harmony Control Relays است که برای بررسی وضعیت شبکه‌های سه‌فاز در محدوده 220 تا 480 ولت AC طراحی شده است.

این تجهیز قابلیت کنترل ترتیب فاز، تشخیص قطع فاز، تشخیص عدم تقارن، کنترل کم‌ولتاژی و اضافه‌ولتاژی در حالت Window را در اختیار کاربر قرار می‌دهد. همچنین امکان تنظیم زمان تأخیر بین 0.1 تا 10 ثانیه، تنظیم آستانه عدم تقارن از 5 تا 15 درصد و برخورداری از دو کنتاکت تبدیلی 5 آمپری، آن را برای بسیاری از مدارهای کنترل و مانیتورینگ صنعتی مناسب می‌کند. (57y3mmz33i6t4xza2r4r387.blob.core.windows.net)

از RM35TF30 می‌توان در تابلوهای برق صنعتی، تابلوهای کنترل موتور، پمپ‌ها، فن‌ها، کمپرسورها، ماشین‌آلات، تجهیزات بالابری و سایر سیستم‌های دارای شبکه سه‌فاز استفاده کرد.

⸻
