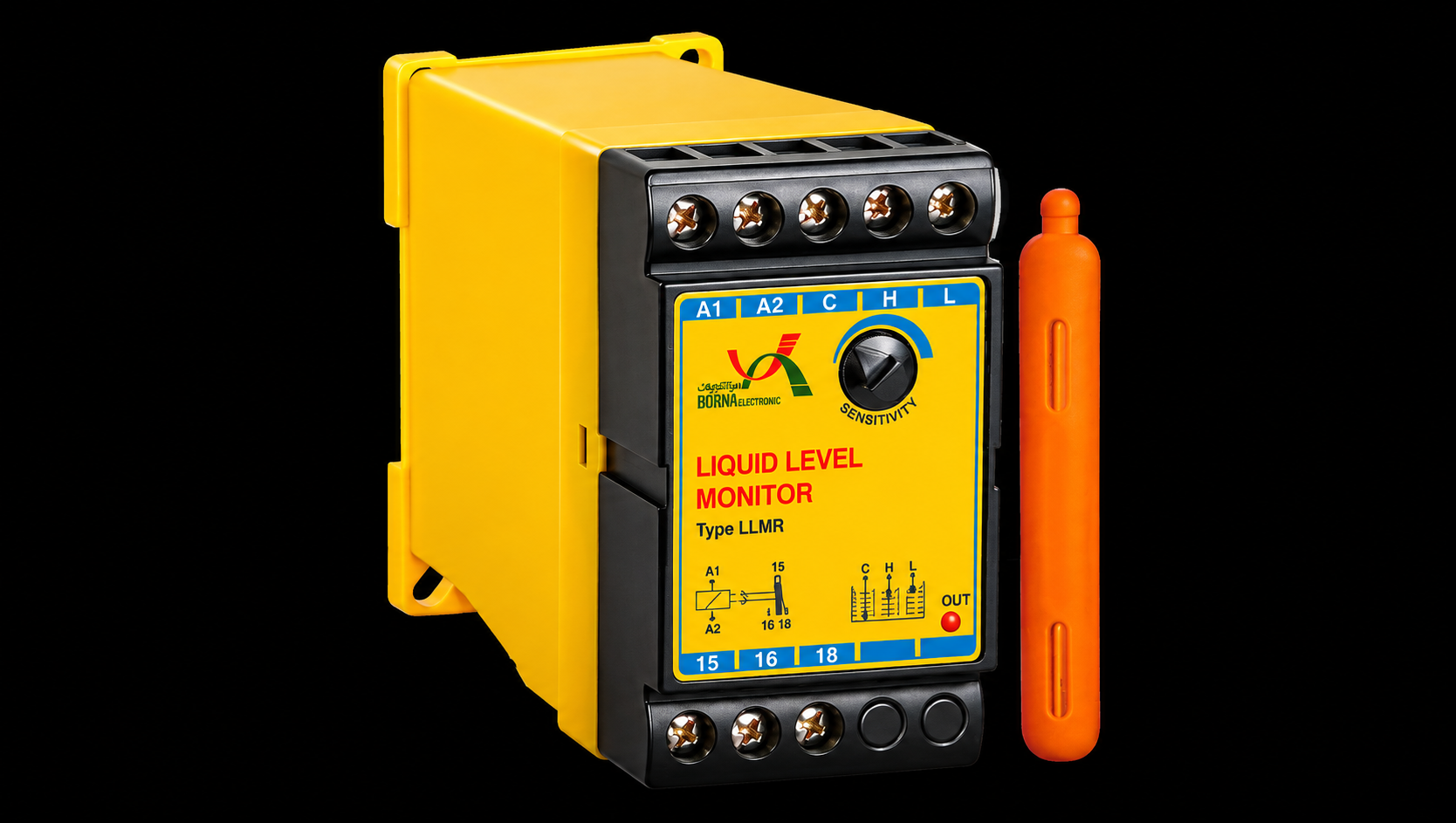

فلوتر LMR برنا الکترونیک یک رله کنترل سطح مایعات است که برای مدیریت سطح آب و سایر مایعات رسانا در مخازن و سیستم‌های پمپاژ مورد استفاده قرار می‌گیرد. این دستگاه با دریافت سیگنال از الکترودهای نصب‌شده در نقاط مختلف مخزن، وضعیت سطح مایع را تشخیص می‌دهد و متناسب با نحوه سیم‌بندی، امکان کنترل فرمان پمپ یا تجهیزات مرتبط را فراهم می‌کند.
استفاده از فلوتر الکترونیکی می‌تواند به اتوماتیک‌سازی فرایند پر و خالی شدن مخزن، کاهش نیاز به کنترل دستی و مدیریت سطح مایع کمک کند. این محصول در تابلوهای برق و سیستم‌های کنترل پمپ قابل استفاده است؛ البته انتخاب روش کنترل و محل نصب الکترودها باید با توجه به نوع مخزن و کاربرد موردنظر انجام شود.
این دستگاه برای کنترل سطح مایعات رسانا طراحی شده است. برخلاف فلوترهای مکانیکی شناور، در این روش تشخیص سطح با استفاده از الکترودها و تغییر وضعیت الکتریکی مسیر انجام می‌شود. بنابراین برای نصب آن، باید محل مناسب الکترودها و سازگاری مایع با روش اندازه‌گیری بررسی شود.
کنترل اتوماتیک پر شدن مخازن آب
جلوگیری از سرریز شدن مخزن
حفاظت پمپ شناور در برابر کارکرد بدون آب
کنترل سطح آب در چاه‌ها و مخازن
کنترل پمپ‌های انتقال مایعات
تشخیص هدایت الکتریکی مایعاتی مانند آب و برخی محلول‌ها
اطلاعات زیر برای خانواده فلوتر برنا الکترونیک منتشر شده است. به دلیل تفاوت نسخه‌های LMR و LMR/C، بهتر است مشخصات نهایی با پلاک دستگاه تطبیق داده شود.
|
مشخصه |
توضیحات |
|---|---|
|
برند هربسته |
برنا الکترونیک 20 |
|
مدل |
LMR |
|
نوع دستگاه |
فلوتر الکترونیکی کنترل سطح مایعات |
|
روش تشخیص سطح |
الکترود و هدایت الکتریکی مایع |
|
کاربرد |
کنترل سطح مخزن و فرمان پمپ |
|
خروجی |
یک کنتاکت تبدیلی C/O |
|
ولتاژ تغذیه |
۲۲۰ ولت AC |
|
ولتاژ الکترود |
حداکثر ۲۰ ولت AC ایزوله |
|
حساسیت |
۱ تا ۱۰ کیلو‌اهم، قابل تنظیم |
|
حداکثر طول کابل الکترود |
۳۰۰ متر |
|
ظرفیت کنتاکت |
۶ آمپر در ۲۲۰ ولت AC و ۶ آمپر در ۲۸ ولت DC |
|
تلفات داخلی |
۳ وات |
|
درجه حفاظت |
IP20 |
|
دمای کاری |
حدود ۲۰- تا ۵۰+ درجه سانتی‌گراد |
|
رطوبت کاری |
۱۵ تا ۸۵ درصد |
فلوتر LMR با استفاده از الکترودهایی که در ارتفاع‌های مختلف مخزن یا چاه نصب می‌شوند، وضعیت سطح مایع را تشخیص می‌دهد. هنگامی که مایع رسانا بین الکترودها قرار می‌گیرد، مقاومت مسیر الکتریکی تغییر می‌کند و دستگاه بر اساس این تغییر، وضعیت رله خروجی را کنترل می‌کند.
برای کنترل سطح مخزن معمولاً از الکترود سطح پایین و سطح بالا استفاده می‌شود. با کاهش سطح مایع تا حد پایین تعیین‌شده، دستگاه می‌تواند فرمان روشن شدن پمپ را صادر کند. پس از رسیدن مایع به الکترود سطح بالا، فرمان قطع پمپ صادر می‌شود. این روش به مدیریت خودکار سطح مخزن و جلوگیری از سرریز کمک می‌کند.
در کاربرد چاه یا مخزن تغذیه پمپ، الکترودها در ارتفاع‌های مشخصی نصب می‌شوند تا پایین رفتن سطح مایع از حد مجاز تشخیص داده شود. در این شرایط، رله می‌تواند فرمان توقف پمپ را به مدار فرمان منتقل کند و از ادامه کار بدون آب جلوگیری نماید.
تعیین محل الکترودها: الکترودهای سطح بالا و پایین را بر اساس ارتفاع موردنیاز و عملکرد سیستم نصب کنید.
الکترود مشترک: اگر بدنه مخزن رسانا نباشد، معمولاً به الکترود مشترک جداگانه نیاز است.
تنظیم حساسیت: حساسیت را با توجه به هدایت مایع و طول کابل الکترود تنظیم کنید.
انتخاب سیم: برای اتصال الکترودها از سیم دارای عایق مناسب استفاده کنید؛ مشخصات سیم و روش سیم‌بندی باید با دستورالعمل سازنده مطابقت داشته باشد.
اتصال به پمپ: خروجی رله معمولاً برای مدار فرمان در نظر گرفته می‌شود. برای راه‌اندازی موتور، ظرفیت کنتاکت و استفاده از کنتاکتور مناسب را بررسی کنید.
ایمنی نصب: سیم‌بندی و راه‌اندازی باید توسط برق‌کار متخصص و مطابق نقشه دستگاه انجام شود.
در مخازن پلاستیکی یا غیرفلزی، اتصال الکترود مشترک و نحوه قرارگیری آن اهمیت ویژه‌ای دارد.
این روش برای مایعات دارای هدایت الکتریکی کافی، مانند آب و برخی محلول‌های آبی، قابل استفاده است. برای مایعات نارسانا یا با هدایت بسیار کم، سازگاری روش اندازه‌گیری باید بررسی شود.
بله، با نصب صحیح الکترودهای سطح بالا و پایین و اتصال خروجی به مدار فرمان مناسب، می‌توان از آن برای کنترل اتوماتیک پمپ استفاده کرد.
در صورت نصب درست الکترود سطح بالا و طراحی صحیح مدار فرمان، می‌تواند هنگام رسیدن مایع به سطح تعیین‌شده فرمان توقف پمپ را صادر کند.
بله، از کاربردهای این خانواده، کنترل پمپ و حفاظت پمپ شناور در برابر کارکرد بدون آب است. محل نصب الکترودها باید متناسب با شرایط چاه و پمپ تعیین شود.
فلوتر کنترل سطح مایعات LMR برنا الکترونیک برای تشخیص سطح مایعات رسانا و کنترل تجهیزات مرتبط، به‌ویژه پمپ‌ها، کاربرد دارد. این دستگاه با استفاده از الکترودهای سطح، امکان مدیریت پر و خالی شدن مخازن و کمک به جلوگیری از سرریز یا خشک‌کارکردن پمپ را فراهم می‌کند.
برای انتخاب و نصب صحیح، نوع مایع، شرایط مخزن، محل الکترودها، مشخصات خروجی و نقشه سیم‌بندی باید بررسی شوند. همچنین مشخصات نسخه LMR را با مدل LMR/C اشتباه نگیرید؛ در زمان ثبت محصول در سایت، مدل دقیق روی دستگاه را ملاک قرار دهید.
