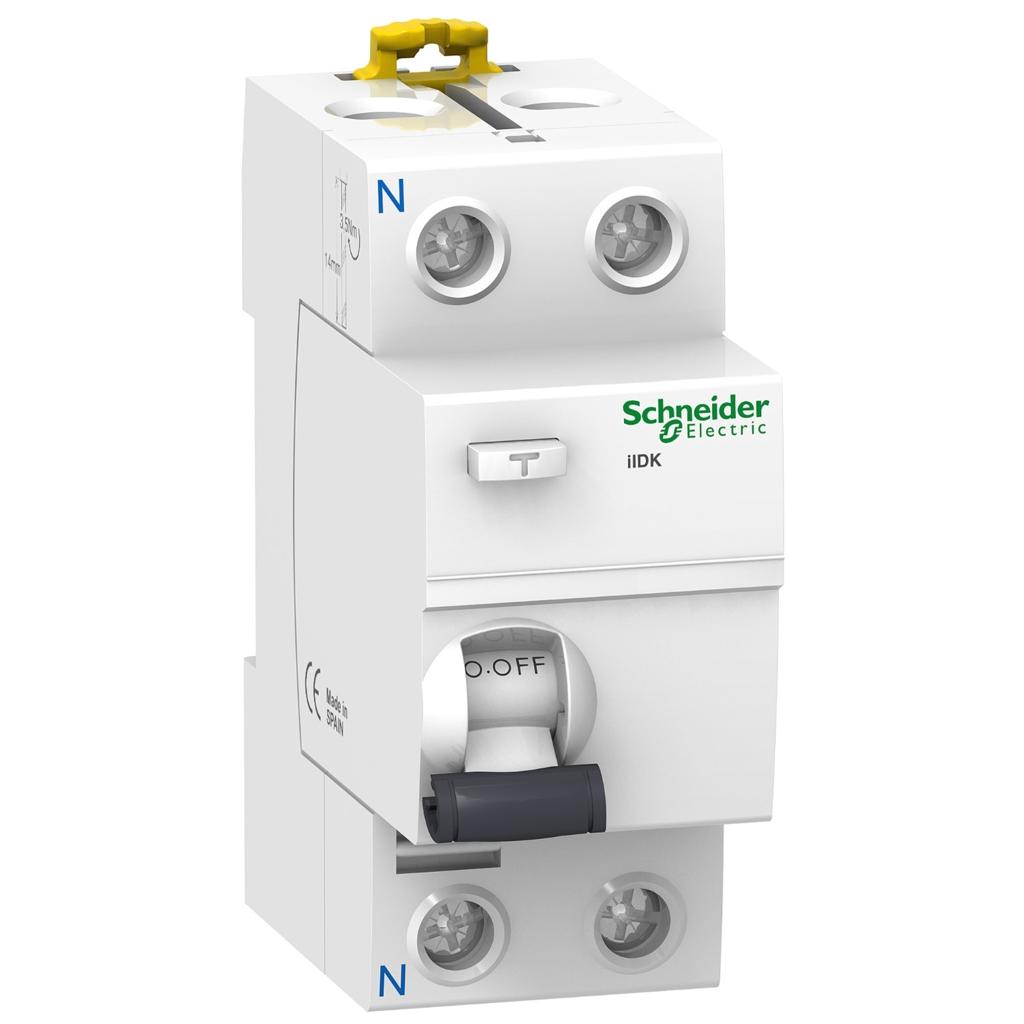

محافظ جان دو پل، ۴۰ آمپر، ۳۰ میلی‌آمپر، تیپ AC
صفحه رسمی محصول اشنایدر
| برند | Schneider Electric |
| سری | Acti9 |
| نام محصول | iID K |
| کد فنی | A9R50240 |
| نوع تجهیز | RCCB (کلید جریان باقیمانده) |
| تعداد پل | 2P |
| جریان نامی (In) | 40 A |
| حساسیت نشتی (IΔn) | 30 mA |
| نوع جریان نشتی | Type AC |
| تأخیر عملکرد | آنی (Instantaneous) |
| ولتاژ کاری نامی (Ue) | 220–240 V AC |
| فرکانس | 50/60 Hz |
| ولتاژ عایقی نامی (Ui) | 440 V AC |
| تحمل ضربه‌ای (Uimp) | 4 kV |
| قدرت وصل و قطع نامی (Im / IΔm) | 500 A |
| جریان اتصال کوتاه شرطی (Inc) | 6 kA با C60 یا K60؛ 4.5 kA با gL63 |
| تکنولوژی تشخیص نشتی | مستقل از ولتاژ |
| نصب | ریل DIN |
| عرض | 36 mm (چهار گام 9 میلی‌متری) |
| ارتفاع | 85 mm |
| عمق | 69 mm |
| وزن | حدود 0.21 kg |
| درجه حفاظت | IP20؛ در محفظه IP40 |
| دمای کارکرد | −5 تا +60 °C |
| دمای نگهداری | −40 تا +85 °C |
| دوام مکانیکی | 5,000 سیکل |
| دوام الکتریکی | 2,000 سیکل (AC-1) |
| استاندارد | IEC/EN 61008-1 |
منبع مشخصات: دیتاشیت فنی مدل A9R50240 و اطلاعات رسمی اشنایدر.
مناسب برای حفاظت در برابر برق‌گرفتگی ناشی از جریان نشتی در مدارهای سازگار.
نوع AC برای تشخیص جریان نشتی متناوب سینوسی است؛ برای مدارهایی با تجهیزات الکترونیکی ممکن است نوع A یا نوع دیگری طبق طراحی لازم باشد.
برای حفاظت اضافه‌بار و اتصال کوتاه، باید کلید مینیاتوری یا وسیله حفاظتی مناسب به کار رود.
هنگام نصب، سیم فاز و نول هر دو باید از کلید عبور کنند و نول خروجی این کلید نباید با نول مدارهای دیگر مخلوط شود.
طبق صفحه رسمی اشنایدر در سنگاپور، عرضه تجاری این مدل از ۲۳ ژانویه ۲۰۲۱ متوقف شده و جایگزین مستقیمی برای آن معرفی نشده است. صفحه رسمی اشنایدر ترکیه نیز پایان عرضه را ۶ مارس ۲۰۲۵ اعلام کرده و مدل EZ9R39240 را به‌عنوان جایگزین پیشنهادی در آن بازار ذکر می‌کند.
9,500,000 تومان
