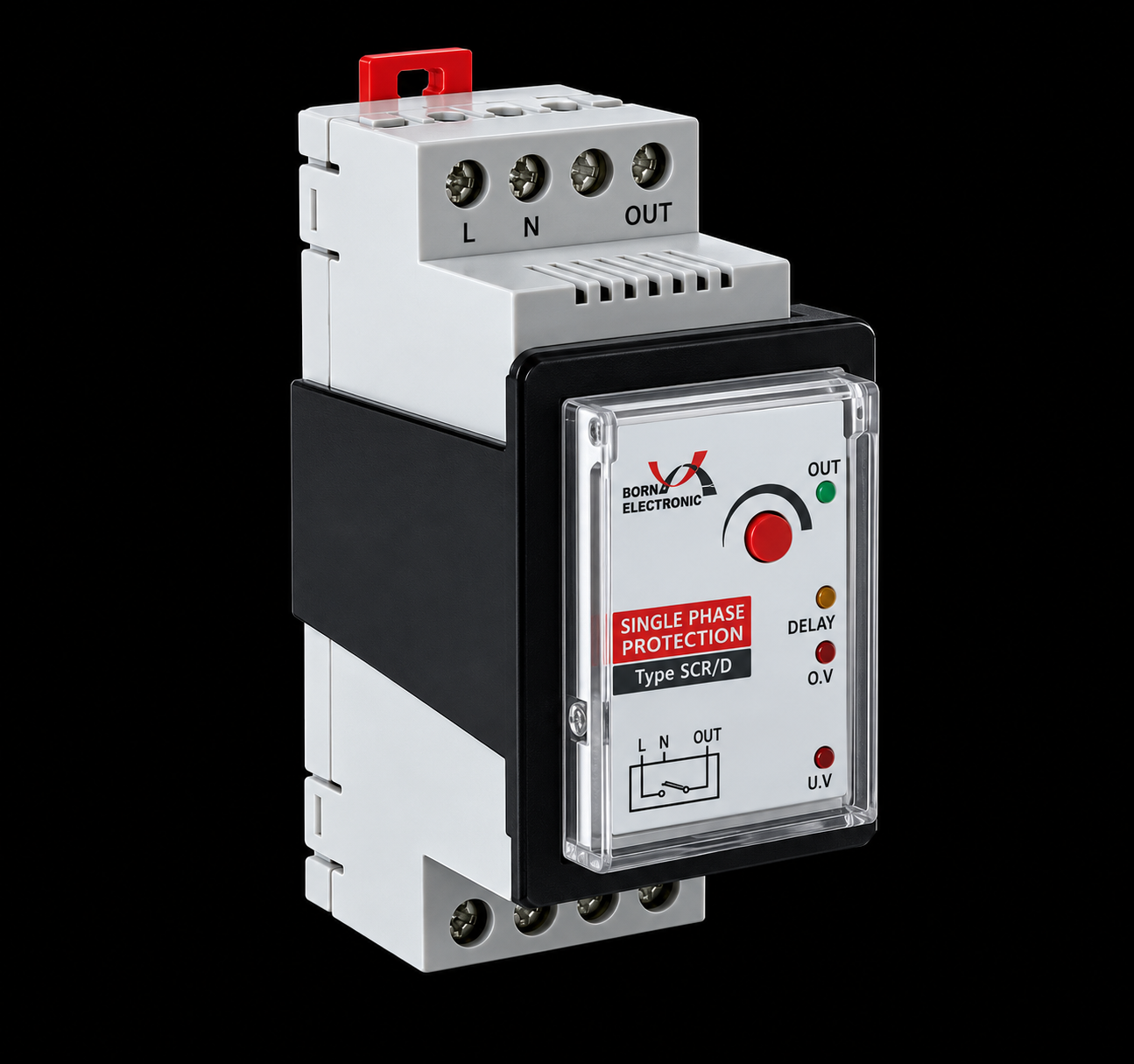

محافظ ولتاژ تکفاز ۳۲ آمپر مدل SCR/D برنا الکترونیک، یکی از تجهیزات حفاظتی قابل نصب در تابلو برق است که برای محافظت از لوازم و تجهیزات الکتریکی در برابر نوسانات غیرمجاز ولتاژ برق تکفاز مورد استفاده قرار می‌گیرد. این محصول با طراحی ماژولار و ساختار قابل نصب در کنار تجهیزات مینیاتوری، می‌تواند در سیستم‌های برق خانگی، تأسیسات ساختمانی و مدارهای تغذیه تجهیزات مختلف به کار گرفته شود.
تغییرات ناگهانی یا طولانی‌مدت ولتاژ برق می‌تواند عملکرد تجهیزات برقی را مختل کرده و در برخی شرایط به قطعات الکترونیکی و الکتریکی آسیب برساند. استفاده از محافظ ولتاژ مناسب، راهکاری برای کاهش این خطرات است. مدل SCR/D با جریان نامی ۳۲ آمپر، برای کاربردهایی طراحی شده که به حفاظت ولتاژی در مدارهای تکفاز با جریان متناسب نیاز دارند.
این محافظ با قرارگیری در مسیر تغذیه، وضعیت ولتاژ ورودی را کنترل می‌کند و در صورت تشخیص شرایط خارج از محدوده مجاز تنظیم‌شده، می‌تواند از ادامه تغذیه مصرف‌کننده جلوگیری کند. پس از بازگشت ولتاژ به محدوده مناسب و مطابق عملکرد دستگاه، برق‌رسانی مجدداً برقرار می‌شود.
نکته مهم: محافظ ولتاژ با محافظ صاعقه یا سرج‌ارستر یکسان نیست و به‌تنهایی جایگزین کلید مینیاتوری، کلید محافظ جان یا سایر تجهیزات حفاظتی مدار نمی‌شود.
حفاظت در برابر افزایش ولتاژ
در صورت بالا رفتن ولتاژ شبکه از حد مجاز، خروجی دستگاه قطع می‌شود تا از ادامه برق‌رسانی در شرایط نامناسب جلوگیری شود.
حفاظت در برابر افت ولتاژ
کاهش بیش از حد ولتاژ می‌تواند عملکرد موتورهای الکتریکی و تجهیزات برقی را مختل کند. این محافظ با تشخیص افت ولتاژ، مدار خروجی را قطع می‌کند.
قابلیت تنظیم زمان تأخیر در وصل
پس از بازگشت ولتاژ به محدوده مجاز، وصل مجدد خروجی با تأخیر انجام می‌شود. این قابلیت برای جلوگیری از وصل فوری تجهیزات پس از نوسانات برق کاربرد دارد.
نمایش وضعیت عملکرد
نشانگرهای دستگاه، وضعیت‌هایی مانند وصل خروجی، زمان تأخیر و بروز خطای ولتاژ را نمایش می‌دهند.
طراحی مناسب نصب در تابلو برق
ساختار ماژولار این محصول، امکان استفاده از آن را در تابلوهای برق و مدارهای حفاظتی متناسب با مشخصات فنی دستگاه فراهم می‌کند.
محافظ ولتاژ SCR/D برای حفاظت ولتاژی مصرف‌کننده‌های تکفاز در کاربردهای مختلف قابل استفاده است. از جمله:
محافظ کولر گازی
مناسب برای استفاده در مدار تغذیه کولرهای گازی تکفاز، با رعایت جریان مصرفی و الزامات نصب.
قابل استفاده در مدار برق پمپ‌های آب تکفاز برای کنترل شرایط ولتاژ ورودی.
محافظ برق پس از کنتور (پاکنتوری)
امکان استفاده در مسیر تغذیه برق ساختمان یا بخشی از تأسیسات تکفاز، با انتخاب صحیح تجهیزات حفاظتی و سیم‌کشی.
مناسب برای کاربردهای خانگی، ساختمانی و برخی مصارف عمومی که به کنترل و قطع برق در شرایط افت یا افزایش ولتاژ نیاز دارند.
مشخصات زیر بر اساس اطلاعات منتشرشده برای مدل SCR/D تنظیم شده است.
|
مشخصه |
مقدار |
|---|---|
|
برند هربسته |
برنا الکترونیک (BORNA) 20 |
|
مدل |
SCR/D |
|
نوع دستگاه |
محافظ ولتاژ تکفاز |
|
جریان نامی خروجی |
۳۲ آمپر |
|
ولتاژ قطع در افت ولتاژ |
کمتر از ۱۷۵ ولت |
|
ولتاژ قطع در اضافه‌ولتاژ |
بیشتر از ۲۵۵ ولت |
|
فرکانس شبکه |
۵۰ هرتز |
|
زمان تأخیر در وصل |
قابل تنظیم |
|
درجه حفاظت |
IP20 |
|
دمای کاری |
۲۰- تا ۶۰+ درجه سانتی‌گراد |
|
رطوبت کاری |
۱۵ تا ۸۵ درصد |
|
نوع نصب |
تابلو برق / ریل DIN، مطابق مشخصات محصول |
توجه: مقدار دقیق ولتاژ تغذیه، بازه تنظیم تأخیر، توان قابل تحمل و ابعاد نهایی را پیش از درج در سایت با کاتالوگ همان نسخه از محصول تطبیق بده.
عملکرد این دستگاه بر اساس پایش ولتاژ برق تکفاز و کنترل خروجی مدار انجام می‌شود. مراحل کلی عملکرد آن به شرح زیر است:
اتصال به شبکه برق: پس از اتصال صحیح فاز و نول به ترمینال‌های مربوطه، دستگاه شروع به پایش ولتاژ ورودی می‌کند.
بررسی وضعیت ولتاژ: اگر ولتاژ در محدوده قابل قبول دستگاه باشد، فرآیند تأخیر در وصل آغاز می‌شود.
وصل خروجی: پس از پایان زمان تأخیر و در صورت مناسب بودن شرایط شبکه، خروجی دستگاه وصل می‌شود.
تشخیص خطا: اگر ولتاژ از حد مجاز بالاتر یا پایین‌تر برود، دستگاه خروجی را قطع می‌کند.
برقراری مجدد برق: پس از بازگشت ولتاژ به محدوده مجاز، دستگاه مطابق زمان‌بندی و تنظیمات خود برای وصل مجدد اقدام می‌کند.
نصب محافظ ولتاژ ۳۲ آمپر SCR/D باید توسط برق‌کار یا فرد متخصص و مطابق نقشه ترمینال‌های درج‌شده روی بدنه یا کاتالوگ سازنده انجام شود.
قبل از نصب، برق مدار را قطع کنید.
ترمینال‌های ورودی و خروجی را مطابق نقشه سیم‌بندی سازنده متصل کنید.
جریان مصرفی تجهیزات را بررسی کنید تا با ظرفیت نامی دستگاه و سیم‌کشی مدار سازگار باشد.
برای نصب پس از کنتور، انتخاب تجهیزات حفاظتی بالادست و سطح مقطع سیم باید با شرایط واقعی مدار هماهنگ باشد.
درجه حفاظت IP20 به معنای مناسب بودن دستگاه برای نصب در محیط خشک و داخل تابلو متناسب است؛ از نصب بدون حفاظت کافی در برابر رطوبت و گردوغبار خودداری کنید.
نکته فنی: جریان نامی ۳۲ آمپر به‌تنهایی به معنای حفاظت اضافه‌جریان نیست. برای حفاظت در برابر اضافه‌بار و اتصال کوتاه باید از کلید حفاظتی مناسب استفاده شود. همچنین حفاظت ولتاژی، تضمین‌کننده جلوگیری از تمام انواع آسیب‌های ناشی از برق نیست.
محافظ‌های پریزی معمولاً برای اتصال مستقیم یک یا چند وسیله برقی طراحی می‌شوند؛ اما محافظ ولتاژ SCR/D از نوع تجهیزات قابل نصب در تابلو برق است و در مدارهای تکفاز به کار می‌رود.
بنابراین انتخاب آن برای کولر گازی، الکتروپمپ یا کاربرد پاکنتوری باید با توجه به نوع مصرف‌کننده، جریان راه‌اندازی، ظرفیت مدار و نقشه نصب انجام شود.
محافظ ولتاژ تکفاز ۳۲ آمپر مدل SCR/D برنا الکترونیک، راهکاری برای کنترل شرایط ولتاژ شبکه و قطع برق مصرف‌کننده در زمان افت یا افزایش غیرمجاز ولتاژ است. طراحی مناسب نصب در تابلو برق، قابلیت تأخیر در وصل و امکان استفاده در مدارهای تکفاز، این محصول را به گزینه‌ای قابل بررسی برای کاربردهایی مانند محافظ کولر گازی، الکتروپمپ خانگی و حفاظت پس از کنتور تبدیل می‌کند.
برای انتخاب صحیح این محصول، لازم است جریان مصرفی، مشخصات تجهیزات، نحوه سیم‌بندی و الزامات حفاظتی مدار بررسی شود.
