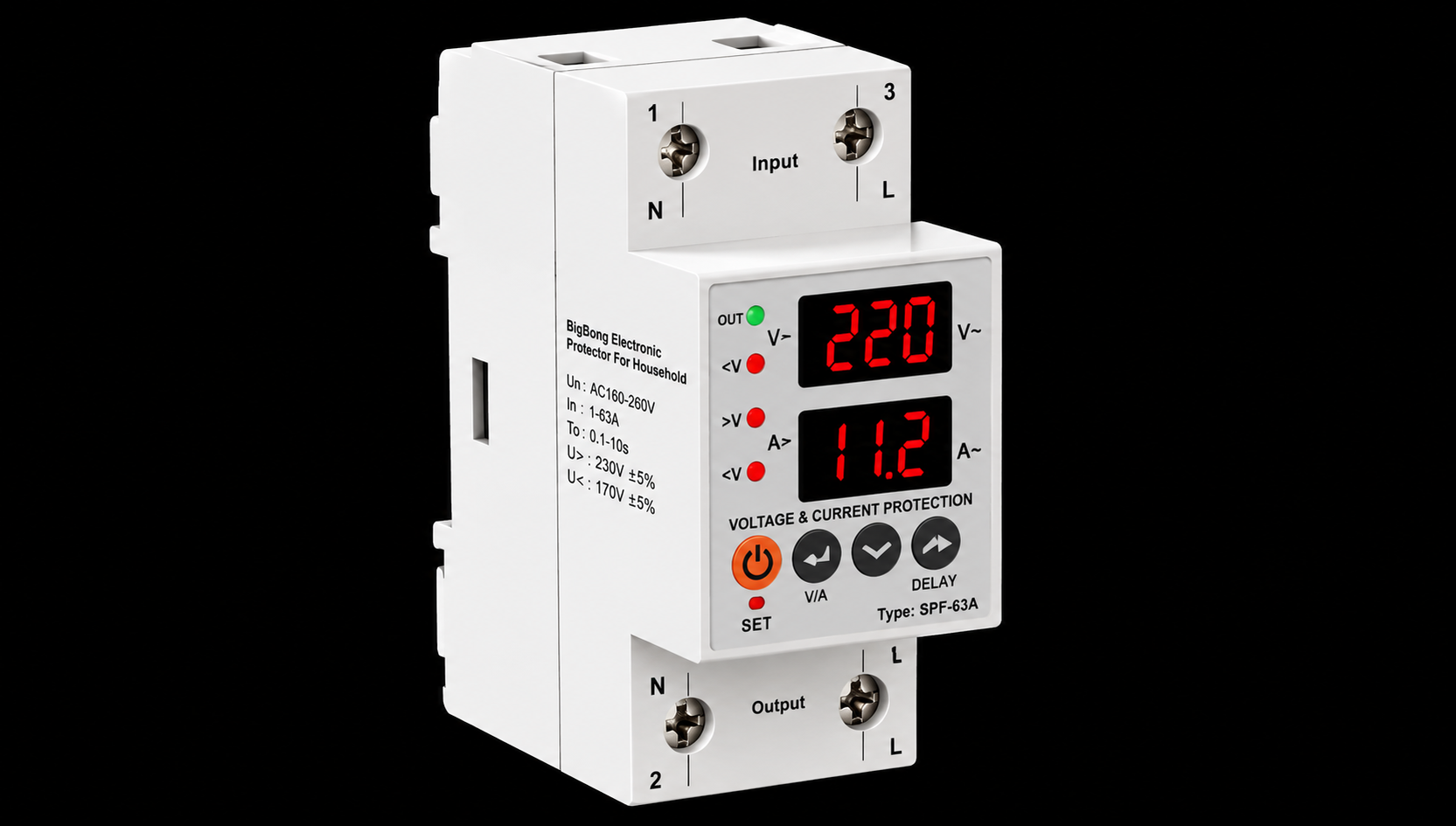

محافظ ولتاژ و جریان تکفاز ۶۳ آمپر دیجیتال مدل SVC/F برنا الکترونیک، تجهیزی حفاظتی برای پایش وضعیت برق و کنترل شرایط نامناسب ولتاژ و جریان در مدارهای تکفاز است. این محصول برای استفاده در تابلوهای برق خانگی، ساختمانی و تأسیساتی قابل بررسی بوده و با طراحی دو مینیاتوری، فضای مشخصی را در تابلو برق اشغال می‌کند.
افت ولتاژ، افزایش ولتاژ و بالا رفتن جریان مصرفی از جمله عواملی هستند که ممکن است موجب اختلال در عملکرد تجهیزات الکتریکی شوند. استفاده از محافظ ولتاژ و جریان مناسب می‌تواند در صورت بروز شرایط غیرمجاز، برق خروجی را قطع کند و به کاهش خطر آسیب به مصرف‌کننده‌ها کمک کند.
مدل SVC/F با جریان نامی اعلام‌شده ۶۳ آمپر و نمایشگر دیجیتال، برای کاربردهایی مانند حفاظت برق پس از کنتور، کولر گازی، الکتروپمپ خانگی و سایر تجهیزات تکفاز قابل بررسی است. انتخاب نهایی باید با توجه به جریان مصرفی، جریان راه‌اندازی و مشخصات فنی دقیق دستگاه انجام شود.
نمایشگر دیجیتال
نمایشگر دیجیتال به مشاهده اطلاعات برق و بررسی وضعیت ولتاژ و جریان کمک می‌کند. نوع نمایش و جزئیات اطلاعات قابل مشاهده باید با نسخه دقیق محصول تطبیق داده شود.
حفاظت در برابر افت و افزایش ولتاژ
دستگاه برای پایش ولتاژ ورودی و قطع خروجی در شرایط خارج از محدوده مجاز طراحی شده است. این قابلیت می‌تواند از ادامه برق‌رسانی به مصرف‌کننده در شرایط نامناسب ولتاژ جلوگیری کند.
کنترل جریان مصرفی
قابلیت کنترل جریان، امکان بررسی عبور جریان از حد تعیین‌شده را فراهم می‌کند. این عملکرد برای مدارهایی که احتمال افزایش جریان یا اضافه‌بار دارند، کاربردی است.
مدیریت زمان قطع و وصل
در صورت پشتیبانی نسخه دستگاه از تنظیمات زمانی، می‌توان زمان‌بندی وصل مجدد را متناسب با کاربرد مدار مدیریت کرد. مقدار دقیق تأخیر باید از کاتالوگ محصول بررسی شود.
طراحی دو مینیاتوری
ساختار دو مینیاتوری دستگاه، امکان استفاده از آن را در تابلوهای برق با فضای نصب متناسب فراهم می‌کند.
کولرهای گازی برای عملکرد صحیح به شرایط مناسب برق نیاز دارند. استفاده از محافظ ولتاژ و جریان در مدار تغذیه این تجهیزات می‌تواند به کنترل برخی شرایط نامناسب شبکه کمک کند. هنگام انتخاب باید جریان مصرفی و جریان راه‌اندازی کمپرسور بررسی شود.
این محصول برای بررسی و استفاده در مدار برق پمپ‌های آب تکفاز قابل طرح است. کنترل ولتاژ و جریان می‌تواند به مدیریت شرایط نامناسب تغذیه کمک کند؛ البته انتخاب دستگاه باید با مشخصات موتور و جریان راه‌اندازی هماهنگ باشد.
محافظ ولتاژ و جریان در مسیر برق پس از کنتور می‌تواند برای پایش شرایط برق ورودی ساختمان مورد استفاده قرار گیرد. در این کاربرد، جریان کل مصرف‌کننده‌ها، ظرفیت سیم‌کشی و هماهنگی با تجهیزات حفاظتی بالادست باید بررسی شود.
این محصول برای مدارهای تکفاز و مصرف‌کننده‌هایی که مشخصات الکتریکی آن‌ها با ظرفیت دستگاه مطابقت دارد، قابل بررسی است.
|
مشخصه |
توضیحات |
|---|---|
|
برند هربسته |
برنا الکترونیک 20 |
|
مدل |
SVC/F |
|
نوع محصول |
محافظ ولتاژ و جریان دیجیتال |
|
نوع برق |
تکفاز |
|
جریان نامی اعلام‌شده |
۶۳ آمپر |
|
ساختار نصب |
دو مینیاتوری |
|
نوع نمایشگر |
دیجیتال |
|
عملکرد |
پایش ولتاژ و جریان |
|
محل نصب |
تابلو برق |
|
کاربردها |
کولر گازی، الکتروپمپ خانگی، برق پس از کنتور و سایر مدارهای تکفاز |
توجه: مشخصات عددی مانند حد قطع اضافه‌ولتاژ، حد قطع افت ولتاژ، جریان قابل تنظیم، زمان تأخیر، درجه حفاظت و ابعاد دقیق مدل SVC/F در منابع قابل اتکای بررسی‌شده تأیید نشد. برای انتشار اطلاعات قطعی، کاتالوگ یا پلاک همان مدل را بررسی کن.
عملکرد کلی محافظ‌های ولتاژ و جریان بر اساس پایش پارامترهای برق و کنترل خروجی مدار انجام می‌شود:
پس از نصب صحیح، دستگاه وضعیت ولتاژ و جریان ورودی را بررسی می‌کند.
اطلاعات قابل نمایش روی نمایشگر دیجیتال نشان داده می‌شوند.
در شرایط عادی و مطابق تنظیمات دستگاه، خروجی اجازه برق‌رسانی به مصرف‌کننده را می‌دهد.
در صورت تشخیص ولتاژ غیرمجاز یا عبور جریان از حد تعیین‌شده، دستگاه می‌تواند خروجی را قطع کند.
پس از رفع خطا، وصل مجدد برق مطابق تنظیمات و عملکرد دستگاه انجام می‌شود.
این عملکرد به مدیریت برخی خطرات ناشی از نوسانات ولتاژ و اضافه‌جریان کمک می‌کند، اما به‌تنهایی حفاظت کامل در برابر تمام خطاهای الکتریکی را تضمین نمی‌کند.
محافظ ولتاژ معمولی بر کنترل افت و افزایش ولتاژ تمرکز دارد. در مقابل، محافظ ولتاژ و جریان علاوه بر پایش ولتاژ، امکان کنترل جریان مصرفی را نیز فراهم می‌کند.
این ویژگی برای مدارهایی که احتمال افزایش جریان دارند، اهمیت دارد. با این حال، عملکرد دقیق حفاظت جریانی، حدود تنظیم و نحوه قطع خروجی باید بر اساس مشخصات فنی مدل SVC/F بررسی شود.
جریان مصرفی واقعی تجهیزات را با ظرفیت دستگاه و سیم‌کشی مدار تطبیق دهید.
برای کولر گازی و الکتروپمپ، جریان راه‌اندازی کمپرسور یا موتور را در نظر بگیرید.
برای کاربرد پاکنتوری، ظرفیت برق ورودی ساختمان و هماهنگی تجهیزات حفاظتی بالادست ضروری است.
نصب دستگاه باید مطابق نقشه ترمینال‌های سازنده و توسط برق‌کار متخصص انجام شود.
برای حفاظت اضافه‌بار و اتصال کوتاه، از کلید حفاظتی مناسب و هماهنگ با مدار استفاده کنید.
محافظ ولتاژ و جریان جایگزین کلید محافظ جان یا سرج‌ارستر نیست.
محافظ ولتاژ و جریان SVC/F برای چه تجهیزاتی مناسب است؟
این مدل برای بررسی و استفاده در مدارهای تکفاز مانند کولر گازی، الکتروپمپ خانگی و برق پس از کنتور قابل طرح است؛ مشروط به سازگاری مشخصات دستگاه با مدار.
آیا مدل SVC/F جریان مصرفی را نیز کنترل می‌کند؟
بله، این محصول به‌عنوان محافظ ولتاژ و جریان معرفی شده است. محدوده تنظیم جریان و جزئیات عملکرد باید از کاتالوگ همین مدل بررسی شود.
آیا می‌توان از این محافظ برای برق کل ساختمان استفاده کرد؟
این موضوع به جریان کل مصرف‌کننده‌ها، ظرفیت سیم‌کشی، مشخصات فنی دستگاه و هماهنگی با تجهیزات حفاظتی بستگی دارد و باید توسط متخصص بررسی شود.
آیا این دستگاه جایگزین کلید مینیاتوری است؟
خیر. برای حفاظت اضافه‌بار و اتصال کوتاه باید کلید حفاظتی مناسب به‌صورت جداگانه و هماهنگ با مدار در نظر گرفته شود.
محافظ ولتاژ و جریان تکفاز ۶۳ آمپر دیجیتال مدل SVC/F برنا الکترونیک، برای پایش شرایط برق و کنترل برخی وضعیت‌های نامناسب ولتاژ و جریان در مدارهای تکفاز قابل بررسی است. نمایشگر دیجیتال و طراحی دو مینیاتوری، از ویژگی‌های مورد توجه این محصول برای استفاده در تابلوهای برق هستند.
این دستگاه برای کاربردهایی مانند محافظ کولر گازی، الکتروپمپ خانگی و حفاظت برق پس از کنتور قابل بررسی است؛ اما انتخاب نهایی باید بر اساس مشخصات واقعی محصول، جریان مصرفی و الزامات حفاظتی مدار انجام شود.
محافظ ولتاژ و جریان ۶۳ آمپر SVC/F برنا الکترونیک
محافظ ولتاژ و جریان تکفاز ۶۳ آمپر دیجیتال مدل SVC/F برنا الکترونیک با طراحی دو مینیاتوری؛ مناسب بررسی برای کولر گازی، الکتروپمپ خانگی و برق پس از کنتور.
محافظ ولتاژ و جریان SVC/F، محافظ ولتاژ برنا الکترونیک، محافظ جریان ۶۳ آمپر، محافظ دیجیتال دو مینیاتوری، محافظ کولر گازی، محافظ الکتروپمپ خانگی، محافظ برق پاکنتوری
1,950,000 تومان
