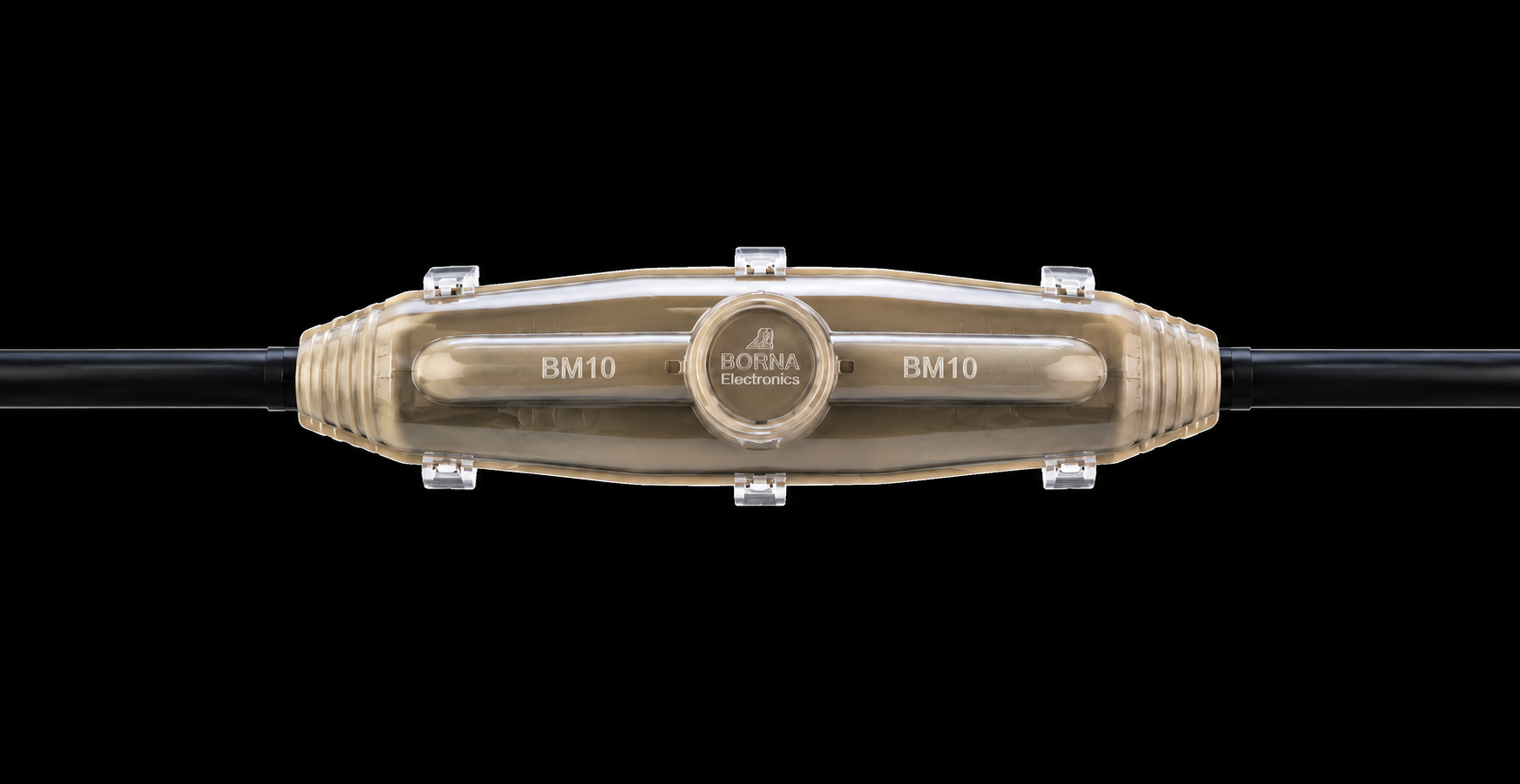

مفصل رزینی دوراهی BM10 برنا الکترونیک یکی از تجهیزات مورد استفاده در سیستم‌های کابل‌کشی برق و تأسیسات الکتریکی است که برای اتصال مستقیم دو سر کابل و عایق‌بندی محل اتصال طراحی شده است. این محصول با بهره‌گیری از محفظه مخصوص و سیستم عایق‌بندی رزینی، امکان ایجاد یک اتصال محافظت‌شده را در مسیر کابل فراهم می‌کند.
مفصل BM10 با طراحی مستقیم (Straight Shape)، برای پروژه‌هایی مناسب است که در آن‌ها اتصال دو بخش کابل در امتداد یکدیگر مورد نیاز باشد. استفاده از این نوع مفصل می‌تواند در اجرای اتصالات جدید، ترمیم کابل‌ها و تکمیل مسیرهای کابل‌کشی کاربرد داشته باشد؛ البته انتخاب نهایی باید با توجه به مشخصات کابل و شرایط نصب انجام شود.
این محصول از سری مفصل‌های رزینی شرکت برنا الکترونیک (BORNA Electronics) است و با ابعاد جمع‌وجور و حجم رزین مشخص، برای استفاده در اتصالات کابلی متناسب با محدوده فنی خود در نظر گرفته شده است.
|
مشخصات |
مقدار |
|---|---|
|
نام محصول |
مفصل رزینی دوراهی BM10 |
|
برند |
برنا الکترونیک (BORNA Electronics) |
|
مدل |
BM10 |
|
نوع مفصل |
دوراهی مستقیم |
|
عنوان انگلیسی |
Cast Resin Splicing Kit – Straight Shape |
|
قطر خارجی کابل |
4 تا 20 میلی‌متر |
|
تعداد زوج تعداد هر کارتن |
15 24 |
|
حجم رزین |
80 میلی‌لیتر |
|
ارتفاع (H) |
40 میلی‌متر |
|
طول (L) |
150 میلی‌متر |
|
قطر (D) |
30 میلی‌متر |
ساختار مستقیم مفصل BM10 امکان اتصال دو سر کابل را در امتداد یک مسیر فراهم می‌کند. این ویژگی در پروژه‌هایی که نیاز به ادامه مسیر کابل یا ترمیم یک بخش از آن دارند، اهمیت دارد.
در این مدل از رزین برای عایق‌بندی فضای داخلی محفظه استفاده می‌شود. اجرای صحیح رزین‌ریزی به پوشش محل اتصال کمک کرده و از بخش‌های متصل‌شده در برابر عوامل محیطی متناسب با مشخصات محصول محافظت می‌کند.
مفصل BM10 دارای طول 150 میلی‌متر، ارتفاع 40میلی‌متر و قطر 30میلی‌متر است. این ابعاد به کاربران کمک می‌کند تا پیش از اجرا، فضای مورد نیاز برای نصب و قرارگیری مفصل را بررسی کنند.
حجم رزین درج‌شده برای این مدل 80 میلی‌لیتر است. اطلاع از مقدار رزین مورد نیاز، در برنامه‌ریزی نصب و بررسی اقلام همراه محصول اهمیت دارد.
بر اساس اطلاعات کاتالوگ، مفصل رزینی BM10 برای کابل‌هایی با قطر خارجی 4 تا 20 میلی‌متر معرفی شده است. برای انتخاب دقیق، علاوه بر قطر خارجی، باید تعداد رشته‌ها و سطح مقطع هادی کابل نیز بررسی شود.
مفصل رزینی دوراهی BM10 با توجه به طراحی مستقیم خود، می‌تواند در موارد زیر مورد استفاده قرار گیرد:
اتصال مستقیم دو سر کابل در مسیر کابل‌کشی
ترمیم و بازسازی بخش‌هایی از مسیر کابل، در صورت تطابق مشخصات کابل با مفصل
اجرای اتصالات در پروژه‌های تأسیسات الکتریکی
استفاده در سیستم‌های توزیع برق متناسب با مشخصات فنی محصول
عایق‌بندی محل اتصال کابل با استفاده از رزین مخصوص
جدول زیر بر اساس اطلاعات قابل مشاهده در کاتالوگ محصول تنظیم شده است. مقادیر عددی، سطح مقطع کابل بر حسب میلی‌متر مربع را نشان می‌دهند.
|
سطح مقطع کابل (mm²) |
1X |
2X |
3X |
4X |
5X |
|---|---|---|---|---|---|
|
|
1.5 |
1.5 |
1.5 |
1.5 |
1.5 |
|
|
2.5 |
2.5 |
2.5 |
2.5 |
2.5 |
|
|
4 |
4 |
4 |
4 |
– |
|
|
6 |
6 |
6 |
– |
– |
|
|
10 |
10 |
– |
– |
– |
|
|
16 |
– |
– |
– |
– |
|
|
25 |
– |
– |
– |
– |
توجه: برای انتخاب نهایی، جدول سازگاری را با نسخه اصلی کاتالوگ و مشخصات کابل مورد استفاده تطبیق دهید.
مفصل رزینی BM10 به‌عنوان یک کیت اتصال کابلی عرضه می‌شود. اقلام قابل مشاهده در جدول کاتالوگ این خانواده محصول شامل موارد زیر است:
رزین مخصوص عایق‌بندی
قالب مخصوص مفصل
بروشور راهنمای نصب
دستکش
قیف
دیوایدر
متعلقات نصب و اتصال
تعداد و نوع دقیق لوازم همراه ممکن است به بسته‌بندی محصول بستگی داشته باشد؛ بنابراین پیش از خرید، محتویات بسته را بررسی کنید.
برای خرید مفصل رزینی BM10 برنا الکترونیک، بهتر است ابتدا مشخصات کابل مورد نظر خود را بررسی کنید. قطر خارجی کابل باید با محدوده اعلام‌شده برای این مدل مطابقت داشته باشد و تعداد رشته‌ها و سطح مقطع هادی نیز باید با جدول سازگاری محصول هماهنگ باشد.
همچنین هنگام انتخاب مفصل، به نوع کابل، شرایط محیطی محل نصب، فضای موجود برای قرارگیری محفظه و دستورالعمل اجرای رزین توجه کنید. انتخاب صحیح محصول و نصب اصولی آن، در کیفیت و دوام اتصال اهمیت دارد.
این محصول برای اتصال مستقیم دو سر کابل و عایق‌بندی محل اتصال با استفاده از رزین طراحی شده است.
طبق اطلاعات کاتالوگ، قطر خارجی کابل قابل استفاده برای این مدل بین 4 تا 20 میلی‌متر است. تعداد رشته‌ها و سطح مقطع کابل نیز باید بررسی شود.
حجم رزین درج‌شده در کاتالوگ برای مفصل BM10 برابر با 80 میلی‌لیتر است.
ابعاد درج‌شده برای این محصول شامل طول 150، ارتفاع 38 و قطر 29 میلی‌متر است.
هر دو مدل در گروه مفصل‌های رزینی دوراهی مستقیم قرار می‌گیرند؛ اما از نظر ابعاد، حجم رزین و محدوده قطر کابل تفاوت دارند. BM10 دارای طول 150 میلی‌متر و حجم رزین 80 میلی‌لیتر است، در حالی که BM11 دارای طول 190 میلی‌متر و حجم رزین 170 میلی‌لیتر است. انتخاب بین این دو مدل باید بر اساس مشخصات کابل و نیاز پروژه انجام شود.
