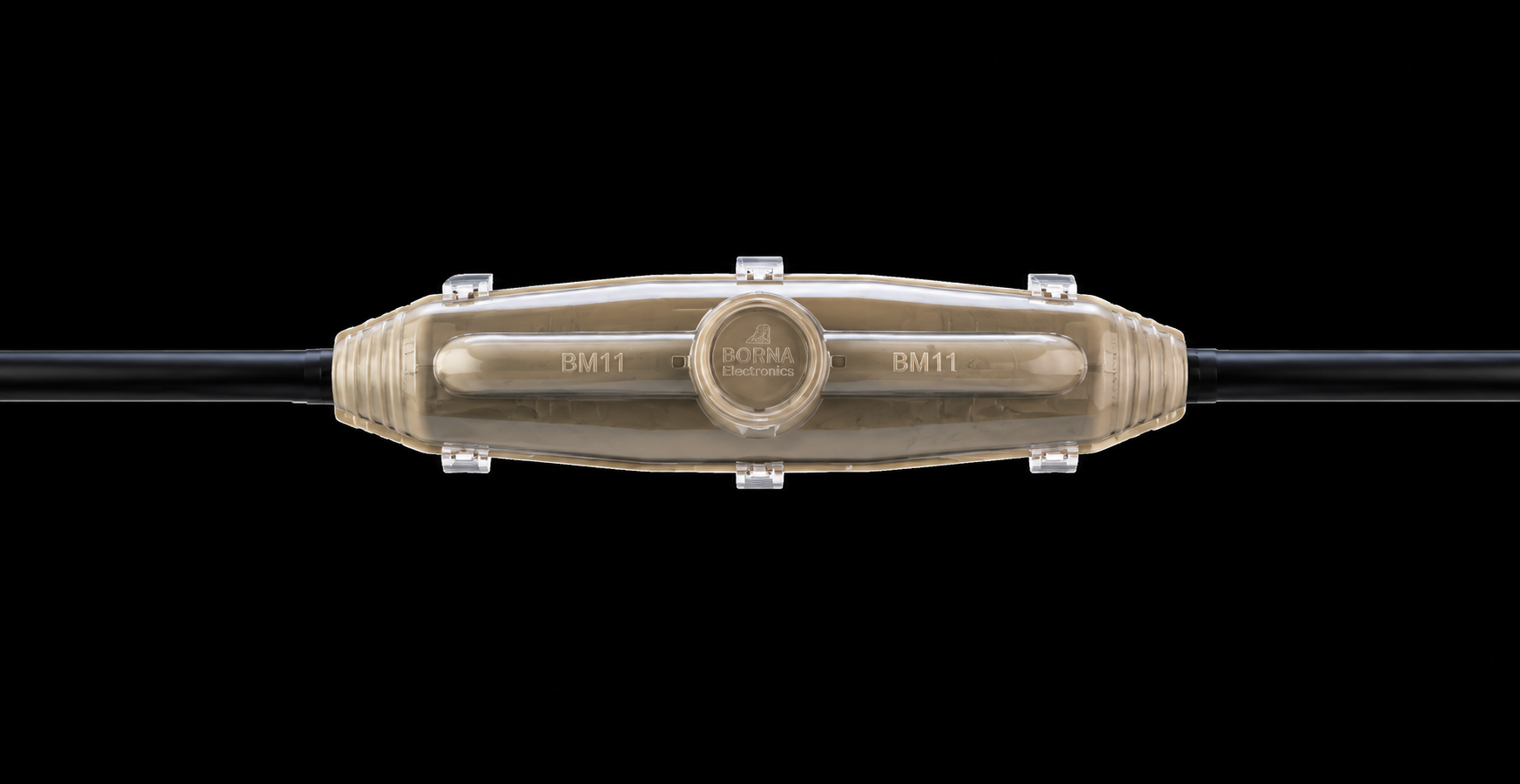

مفصل رزینی دوراهی BM11 برنا الکترونیک یکی از تجهیزات مورد استفاده برای اتصال و ترمیم کابل‌های برق و ایجاد یک اتصال عایق‌بندی‌شده در مسیر کابل‌کشی است. این محصول با طراحی مستقیم (Straight Shape) برای اتصال دو سر کابل در یک مسیر به کار می‌رود و با استفاده از سیستم عایق‌بندی رزینی، از محل اتصال در برابر عوامل محیطی محافظت می‌کند.
مفصل BM11 از محصولات شرکت برنا الکترونیک است که برای استفاده در پروژه‌های برق‌رسانی، تأسیسات الکتریکی و اجرای اتصالات کابلی طراحی شده است. ساختار این مفصل امکان قرارگیری محل اتصال کابل درون محفظه مخصوص و اجرای فرآیند رزین‌ریزی را فراهم می‌کند.
این مدل با توجه به ابعاد و محدوده قطر کابل قابل استفاده، می‌تواند در پروژه‌هایی که به اتصال مستقیم کابل نیاز دارند مورد توجه قرار گیرد. انتخاب صحیح مفصل باید بر اساس مشخصات کابل، سطح مقطع هادی، قطر خارجی کابل و شرایط محل نصب انجام شود.
|
مشخصات |
مقدار |
|---|---|
|
نام محصول |
مفصل رزینی دوراهی BM11 |
|
برند |
برنا الکترونیک (BORNA Electronics) |
|
مدل |
BM11 |
|
نوع مفصل |
دوراهی مستقیم |
|
عنوان انگلیسی |
Cast Resin Splicing Kit – Straight Shape |
|
قطر خارجی کابل قابل استفاده |
6 تا 24 میلی‌متر |
|
تعداد زوج تعداد هر کارتن |
20 24 |
|
حجم رزین |
170 میلی‌لیتر |
|
ارتفاع (H) |
50 میلی‌متر |
|
طول (L) |
190 میلی‌متر |
|
قطر (D) |
36 میلی‌متر |
مفصل رزینی BM11 برای ایجاد اتصال مستقیم بین دو سر کابل طراحی شده است. این ویژگی باعث می‌شود در پروژه‌هایی که نیاز به ادامه مسیر کابل یا ترمیم بخش آسیب‌دیده دارند، بتوان از این مدل استفاده کرد؛ مشروط بر اینکه مشخصات کابل با محدوده مجاز مفصل مطابقت داشته باشد.
یکی از بخش‌های مهم این محصول، استفاده از رزین برای عایق‌بندی محل اتصال است. رزین پس از آماده‌سازی و اجرای صحیح، فضای داخلی محفظه را پوشش می‌دهد و به ایجاد یک لایه محافظ در اطراف اتصال کمک می‌کند.
این مفصل با طول 190 میلی‌متر، ارتفاع 50 میلی‌متر و قطر 36 میلی‌متر طراحی شده است. بررسی ابعاد محصول پیش از نصب، به انتخاب فضای مناسب برای قرارگیری مفصل و اجرای صحیح کابل‌کشی کمک می‌کند.
بر اساس اطلاعات درج‌شده در کاتالوگ، محدوده قطر خارجی کابل برای این مدل 6 تا 24 میلی‌متر است. علاوه بر قطر کابل، باید تعداد رشته‌ها و سطح مقطع هادی نیز با جدول سازگاری محصول تطبیق داده شود.
مقادیر درج‌شده در جدول زیر بر اساس اطلاعات قابل مشاهده در تصویر کاتالوگ تنظیم شده‌اند. اعداد، سطح مقطع کابل بر حسب میلی‌متر مربع را نشان می‌دهند.
|
سطح مقطع کابل (mm²) |
1X |
2X |
3X |
4X |
5X |
|---|---|---|---|---|---|
|
|
1.5 |
1.5 |
1.5 |
1.5 |
1.5 |
|
|
2.5 |
2.5 |
2.5 |
2.5 |
2.5 |
|
|
4 |
4 |
4 |
4 |
4 |
|
|
6 |
6 |
6 |
6 |
6 |
|
|
10 |
10 |
10 |
10 |
– |
|
|
16 |
16 |
16 |
– |
– |
|
|
25 |
– |
– |
– |
– |
|
|
35 |
– |
– |
– |
– |
|
|
50 |
– |
– |
– |
– |
|
|
70 |
– |
– |
– |
– |
نکته: پیش از سفارش، سازگاری دقیق کابل و مفصل را با کاتالوگ اصلی سازنده بررسی کنید.
بر اساس جدول اقلام همراه در تصویر کاتالوگ، این محصول با مجموعه‌ای از قطعات و لوازم مورد نیاز برای اجرای اتصال عرضه می‌شود. اقلام قابل مشاهده عبارت‌اند از:
رزین
قالب
بروشور راهنما
دستکش
قیف
دیوایدر
پیچ یا متعلقات اتصال
تعداد و نوع دقیق اقلام همراه باید هنگام خرید با بسته‌بندی محصول و اطلاعات تأمین‌کننده تطبیق داده شود.
برای انتخاب مفصل رزینی دوراهی BM11، لازم است پیش از خرید چند مشخصه اصلی کابل بررسی شود:
قطر خارجی کابل در محدوده 6 تا 24 میلی‌متر باشد.
تعداد رشته‌ها و سطح مقطع هادی با جدول سازگاری مدل BM11 مطابقت داشته باشد.
نوع کابل و شرایط محیطی محل نصب با کاربرد تعریف‌شده محصول سازگار باشد.
فضای کافی برای نصب مفصل و اجرای رزین‌ریزی وجود داشته باشد.
انتخاب مفصل متناسب با مشخصات کابل، در اجرای صحیح اتصال و دستیابی به عایق‌بندی مناسب اهمیت دارد.
این محصول برای اتصال مستقیم دو سر کابل و عایق‌بندی محل اتصال با استفاده از رزین مورد استفاده قرار می‌گیرد.
طبق اطلاعات کاتالوگ، قطر خارجی کابل قابل استفاده برای این مدل بین 6 تا 24 میلی‌متر است. سطح مقطع و تعداد رشته‌های کابل نیز باید بررسی شود.
حجم رزین درج‌شده برای این مدل 170 میلی‌لیتر است.
مفصل دوراهی برای اتصال مستقیم دو سر کابل در یک مسیر طراحی شده است؛ در حالی که مفصل سه‌راهی برای ایجاد انشعاب و اتصال سه مسیر کابلی استفاده می‌شود. انتخاب نوع مناسب به ساختار شبکه و نحوه اجرای کابل‌کشی بستگی دارد.
