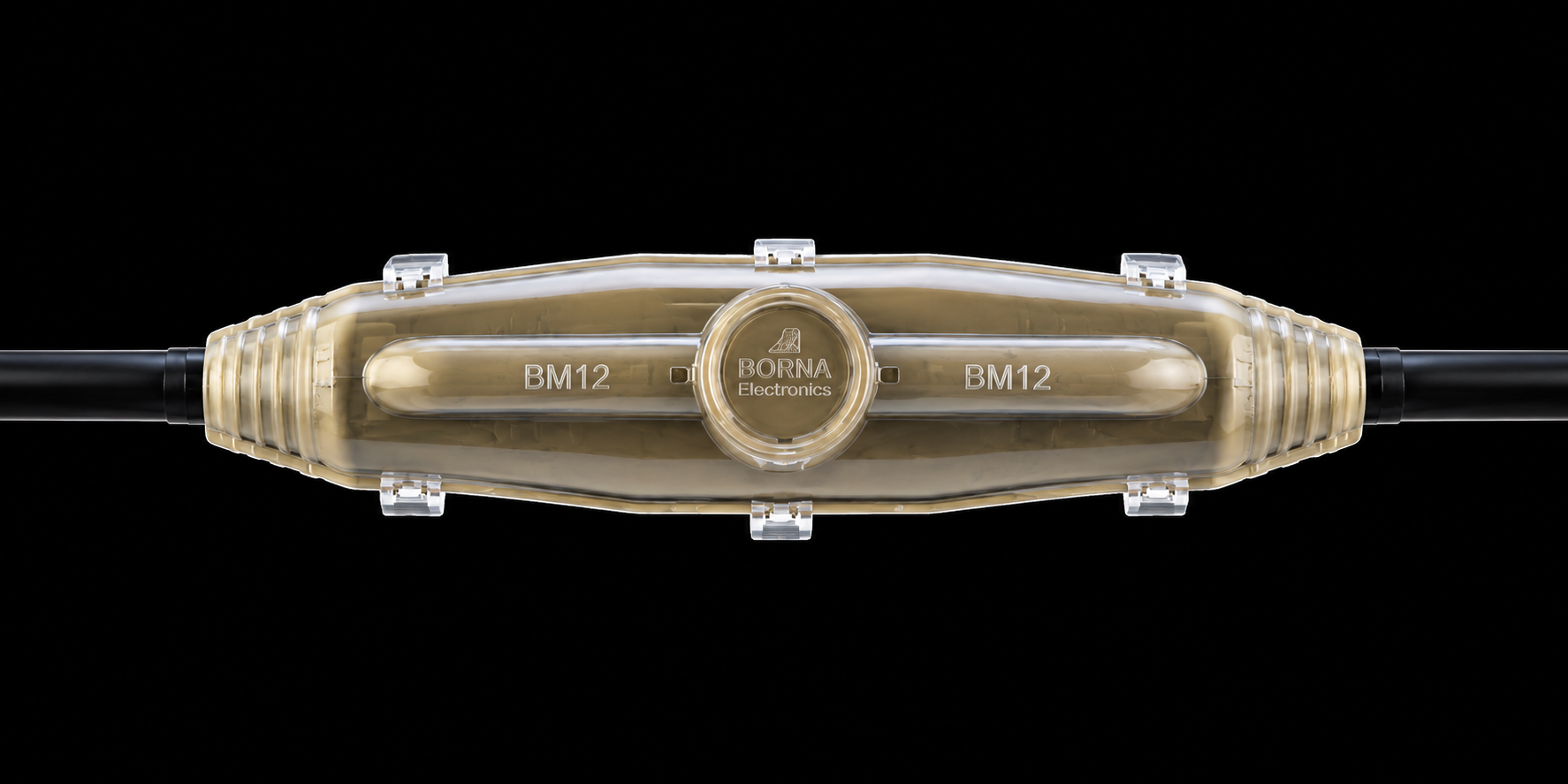

مفصل رزینی دوراهی BM12 برنا الکترونیک
مفصل رزینی دوراهی BM12 برنا الکترونیک یکی از تجهیزات کاربردی برای اتصال و عایق‌بندی کابل‌های برق است که با هدف ایجاد اتصالی مطمئن و محافظت‌شده در مسیر کابل‌کشی طراحی شده است. این محصول با استفاده از سیستم عایق‌بندی رزینی، محل اتصال کابل‌ها را پوشش می‌دهد و به محافظت از بخش اتصال در برابر عوامل محیطی کمک می‌کند.
مفصل رزینی BM12 با طراحی مستقیم و ساختار کشیده، برای استفاده در پروژه‌های برق صنعتی، تأسیسات الکتریکی و شبکه‌های کابل‌کشی مناسب است. انتخاب این محصول با توجه به قطر کابل، نوع هادی و شرایط محل نصب انجام می‌شود تا اتصال نهایی از نظر ابعاد و مشخصات فنی با نیاز پروژه مطابقت داشته باشد.
معرفی مفصل رزینی دوراهی BM12
مفصل رزینی BM12 محصول شرکت برنا الکترونیک (Borna Electronics) است که با عنوان انگلیسی Cast Resin Splicing Kit Straight Shape شناخته می‌شود. این مفصل برای ایجاد اتصال مستقیم میان کابل‌های برق و عایق‌بندی محل اتصال مورد استفاده قرار می‌گیرد.
در این محصول، پس از آماده‌سازی کابل‌ها و اجرای اتصال هادی‌ها، فضای داخلی محفظه با رزین مخصوص پر می‌شود. رزین پس از آماده‌سازی و سخت‌شدن، یک پوشش عایق در اطراف محل اتصال ایجاد می‌کند. این ساختار به محافظت از اتصال کابل و افزایش دوام آن در شرایط کاری مناسب کمک می‌کند.
مفصل رزینی دوراهی BM12 برنا با توجه به ابعاد و محدوده قطر کابل قابل پشتیبانی، برای پروژه‌هایی که به یک مفصل مستقیم با ظرفیت بیشتر نسبت به مدل‌های کوچک‌تر نیاز دارند، قابل بررسی است.
مشخصات فنی مفصل رزینی BM12 برنا الکترونیک
|
مشخصات
|
مقدار
|
|
نام محصول
|
مفصل رزینی دوراهی BM12
|
|
برند
|
برنا الکترونیک
|
|
مدل
|
BM12
|
|
نوع مفصل
|
مستقیم (Straight Shape)
|
|
نوع عایق‌بندی
|
رزینی
|
|
طول (L)
|
260 میلی‌متر
|
|
عرض (D)
|
47 میلی‌متر
|
|
ارتفاع (H)
|
63 میلی‌متر
|
|
محدوده قطر بیرونی کابل
|
14 تا 35 میلی‌متر
|
|
حجم رزین
|
370 میلی‌لیتر
|
|
تعداد زوج
تعداد هر کارتن |
30
12 |
مشخصات فوق بر اساس تصویر کاتالوگ ارسالی تنظیم شده است. برای اطلاعاتی مانند ولتاژ نامی، درجه حفاظت و شرایط دقیق بهره‌برداری، کاتالوگ رسمی سازنده بررسی شود.
ویژگی‌ها و مزایای مفصل رزینی BM12
1. عایق‌بندی محل اتصال کابل
استفاده از رزین عایق در ساختار مفصل BM12، امکان پوشش‌دهی فضای اتصال را فراهم می‌کند. این ویژگی در صورت اجرای صحیح، به محافظت از بخش اتصال و حفظ عایق الکتریکی آن کمک می‌کند.
2. طراحی مستقیم و کاربردی
ساختار مستقیم این مفصل، آن را برای اتصال کابل‌ها در امتداد یک مسیر مناسب می‌سازد. طراحی محفظه نیز فضای لازم برای قرارگیری اتصال هادی‌ها و مواد عایق را فراهم می‌کند.
3. محدوده قطر کابل 14 تا 35 میلی‌متر
مفصل رزینی BM12 مطابق اطلاعات درج‌شده در کاتالوگ، برای کابل‌هایی با قطر خارجی 14 تا 35 میلی‌متر در نظر گرفته شده است. بررسی قطر واقعی کابل پیش از خرید، از مهم‌ترین مراحل انتخاب این محصول است.
4. محافظت از اتصال در برابر عوامل محیطی
پوشش رزینی پس از سخت‌شدن، می‌تواند به محافظت از محل اتصال در برابر نفوذ عوامل محیطی کمک کند. میزان حفاظت نهایی به اجرای صحیح، شرایط نصب و مشخصات تأییدشده محصول بستگی دارد.
کاربردهای مفصل رزینی دوراهی BM12
مفصل رزینی دوراهی BM12 برنا الکترونیک در پروژه‌هایی که نیاز به اتصال مستقیم و عایق‌بندی کابل‌های برق دارند، مورد استفاده قرار می‌گیرد.
مهم‌ترین کاربردهای این محصول عبارت‌اند از:
-
اتصال مستقیم کابل‌های برق در تأسیسات صنعتی
-
استفاده در پروژه‌های کابل‌کشی و برق‌رسانی
-
اجرای اتصالات کابل در ساختمان‌ها و مجموعه‌های تأسیساتی
-
تعمیر و بازسازی اتصالات کابل، در صورت سازگاری با نوع کابل و شرایط نصب
-
استفاده در شبکه‌های توزیع برق، متناسب با مشخصات فنی محصول
جدول سازگاری کابل با مفصل رزینی BM12
جدول زیر بر اساس اطلاعات قابل مشاهده در کاتالوگ محصول تنظیم شده است. مقادیر عددی، سطح مقطع کابل بر حسب میلی‌متر مربع را نشان می‌دهند.
|
سطح مقطع کابل (mm²)
|
1X
|
2X
|
3X
|
4X
|
5X
|
|
|
50
|
4
|
4
|
2.5
|
2.5
|
|
|
70
|
6
|
6
|
4
|
4
|
|
|
95 |
10
|
10
|
6
|
6 |
|
|
120
|
16
|
16
|
10 |
10
|
|
|
150
|
25
|
25
|
16 |
16
|
|
|
185
|
35
|
35
|
25
|
–
|
|
|
–
|
50 |
50
|
–
|
–
|
توجه: برای انتخاب نهایی، جدول سازگاری را با نسخه اصلی کاتالوگ و مشخصات کابل مورد استفاده تطبیق دهید.
نکات مهم هنگام خرید مفصل رزینی BM12
برای انتخاب صحیح مفصل رزینی دوراهی BM12 برنا الکترونیک، بهتر است پیش از ثبت سفارش به موارد زیر توجه کنید:
-
قطر خارجی کابل در محدوده 14 تا 35 میلی‌متر باشد.
-
نوع کابل و سطح مقطع هادی با مشخصات فنی مفصل مطابقت داشته باشد.
-
تعداد رشته‌های کابل و نوع اتصال موردنیاز بررسی شود.
-
ابعاد مفصل با فضای نصب و مسیر کابل‌کشی سازگار باشد.
-
محتویات بسته‌بندی و مقدار رزین موردنیاز با فروشنده بررسی شود.
-
شرایط محیطی نصب و الزامات ایمنی پروژه در نظر گرفته شود.
راهنمای نصب مفصل رزینی BM12
نصب مفصل رزینی باید مطابق دستورالعمل سازنده و توسط نیروی متخصص انجام شود. مراحل کلی شامل آماده‌سازی کابل‌ها، اتصال صحیح هادی‌ها، قرارگیری مجموعه در محفظه و آماده‌سازی و تزریق رزین طبق دستورالعمل محصول است.
پس از اجرای اتصال، باید زمان لازم برای سخت‌شدن رزین رعایت شود و پیش از برق‌دارکردن مدار، صحت نصب و الزامات ایمنی بررسی گردد.
توجه: اجرای مفصل باید پس از قطع و ایمن‌سازی مدار انجام شود. روش نصب و زمان سخت‌شدن رزین را بر اساس دستورالعمل همان محصول تعیین کنید.
خرید مفصل رزینی دوراهی BM12 برنا الکترونیک
اگر برای پروژه برق‌رسانی خود به یک مفصل رزینی مستقیم با قابلیت پشتیبانی از کابل‌هایی با قطر خارجی 14 تا 35 میلی‌متر نیاز دارید، مفصل رزینی BM12 برنا الکترونیک یکی از مدل‌هایی است که می‌توانید مشخصات آن را بررسی کنید.
این محصول با طول 260 میلی‌متر، ارتفاع 63 میلی‌متر، عرض 47 میلی‌متر و حجم رزین درج‌شده 370 میلی‌لیتر، برای انتخاب در پروژه‌های متناسب با مشخصات آن قابل بررسی است.
پیش از خرید مفصل رزینی BM12، قطر کابل، تعداد رشته‌ها، نوع هادی و شرایط محل نصب را با اطلاعات فنی محصول تطبیق دهید تا انتخابی متناسب با نیاز پروژه داشته باشید.
