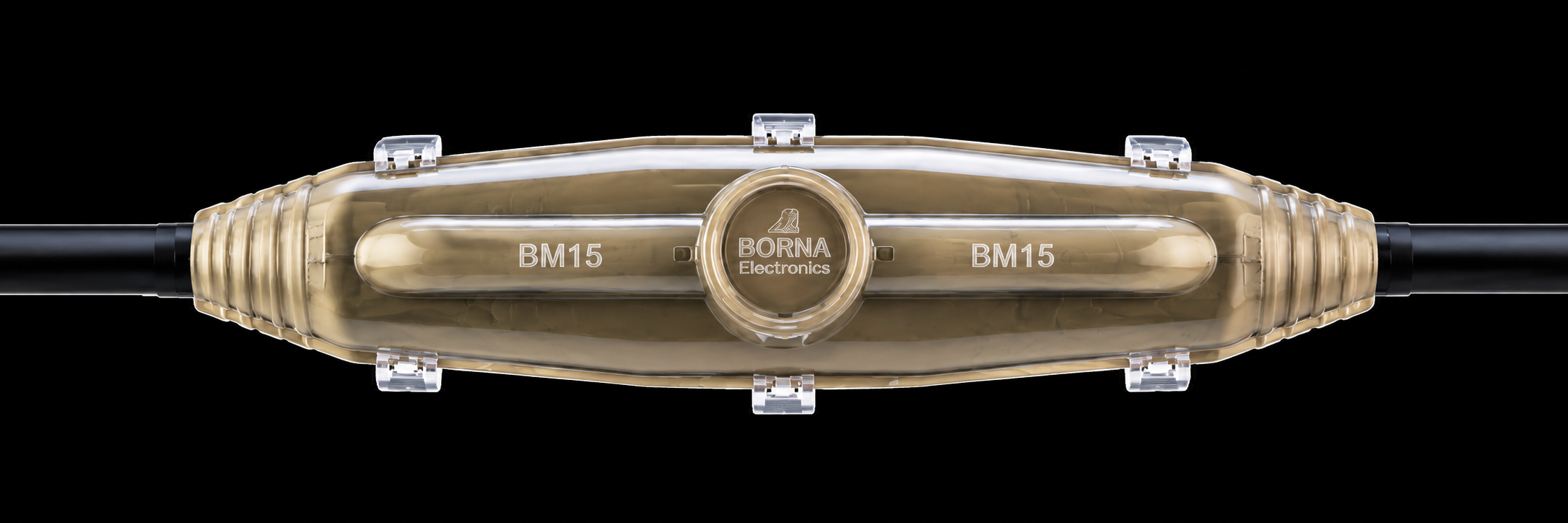

مفصل رزینی دوراهی BM15 برنا الکترونیک یک کیت تخصصی برای اتصال، عایق‌کاری و محافظت از محل اتصال کابل‌های برق است. این محصول از خانواده مفصل‌های رزینی مستقیم برنا بوده و برای شرایطی طراحی شده است که لازم است محل اتصال دو کابل در برابر رطوبت، آب، عوامل محیطی و تنش‌های مکانیکی محافظت شود.
در ساختار BM15 از قالب پلاستیکی شفاف و مقاوم به همراه رزین مخصوص استفاده می‌شود. پس از قرارگیری و اتصال کابل‌ها درون قالب، رزین در فضای داخلی مفصل ریخته شده و پس از فرآیند پخت، یک لایه عایق و محافظ در اطراف محل اتصال ایجاد می‌کند. شفاف بودن قالب نیز امکان مشاهده وضعیت قرارگیری اتصال پیش از ریخته‌گری رزین را فراهم می‌کند.
| مشخصات | مقدار |
|---|---|
| مدل | BM15 |
| برند | برنا الکترونیک |
| نوع | مفصل رزینی دوراهی / مستقیم |
| کاربرد | اتصال و عایق‌کاری کابل |
| محدوده قطر کابل | 35 تا 65 میلی‌متر |
| طول مفصل (L) | 530 میلی‌متر |
| ارتفاع (H) | 140 میلی‌متر |
| قطر (D) | 110 میلی‌متر |
| حجم رزین | حدود 4200 میلی‌لیتر |
| جنس قالب | پلاستیک شفاف |
| تعداد زوج تعداد هر کارتن |
240 3 |
مشخصات ابعادی و محدوده قطر کابل BM15 در اطلاعات فنی منتشرشده برای این مدل نیز به‌ترتیب 530×140×110 میلی‌متر و 35 تا 65 میلی‌متر اعلام شده است.
| 5X | 4X | 3X | 2X | 1X | |
|---|---|---|---|---|---|
| 35 | 70 | 95 | 95 | 400 | |
| 50 | 95 | 120 | 120 | 500 | |
| 70 | 120 | 150 | 150 | – | |
| 95 | 150 | – | 185 | – | |
| 120 | – | – | 240 | – |
مفصل BM15 برای ایجاد یک اتصال محافظت‌شده بین دو کابل استفاده می‌شود. این نوع مفصل در پروژه‌هایی که ادامه مسیر کابل‌کشی، تعمیر کابل یا ایجاد یک اتصال مطمئن در مسیر کابل مورد نیاز است، کاربرد دارد.
پس از انجام اتصال الکتریکی کابل‌ها، محل اتصال داخل قالب مفصل قرار گرفته و رزین مخصوص درون آن ریخته می‌شود. رزین پس از سخت شدن، فضای اطراف اتصال را پر کرده و علاوه بر ایجاد عایق الکتریکی، یک پوشش محافظ در اطراف محل اتصال ایجاد می‌کند.
از کاربردهای متداول مفصل رزینی BM15 می‌توان به موارد زیر اشاره کرد:
مفصل‌های رزینی سری BM برنا برای کاربردهای مختلف کابل‌کشی عرضه شده‌اند و مدل BM15 نیز در دسته مفصل‌های دو راهی این خانواده قرار می‌گیرد.
یکی از مزیت‌های اصلی BM15، ترکیب عایق‌کاری الکتریکی و حفاظت فیزیکی در یک محصول است. قالب شفاف و مقاوم، علاوه بر محافظت از رزین و محل اتصال، امکان بررسی وضعیت اتصال قبل از ریخته‌گری را فراهم می‌کند.
از مهم‌ترین ویژگی‌های این مفصل می‌توان به موارد زیر اشاره کرد:
رزین پس از پخت، فضای داخلی قالب را پر کرده و از محل اتصال در برابر نفوذ عوامل محیطی محافظت می‌کند. به همین دلیل مفصل‌های رزینی در محیط‌هایی که احتمال تماس اتصال با رطوبت وجود دارد، کاربرد گسترده‌ای دارند.
رزین مورد استفاده در کیت مفصل، اطراف محل اتصال کابل را پوشش می‌دهد و به ایجاد یک ساختار عایق کمک می‌کند.
قالب شفاف BM15 امکان مشاهده قسمت داخلی مفصل و وضعیت قرارگیری کابل‌ها را پیش از ریختن رزین فراهم می‌کند. این موضوع در زمان اجرای عملیات اتصال می‌تواند به کنترل بهتر فرآیند کمک کند.
مفصل‌های رزینی سری BM برنا به‌گونه‌ای طراحی شده‌اند که در برابر عواملی مانند اشعه UV، رطوبت و برخی عوامل شیمیایی مقاومت مناسبی داشته باشند.
کیت‌های رزینی در مقایسه با برخی روش‌های سنتی عایق‌کاری، فرآیند اجرایی ساده‌تری دارند؛ به همین دلیل در پروژه‌هایی که سرعت اجرای اتصال اهمیت دارد، مورد استفاده قرار می‌گیرند.
انتخاب مفصل رزینی باید بر اساس قطر کابل و نوع اتصال انجام شود. BM15 در رده مدل‌های بزرگ‌تر خانواده BM قرار دارد و برای کابل‌هایی با قطر خارجی حدود 35 تا 65 میلی‌متر معرفی شده است. بنابراین پیش از خرید، لازم است قطر واقعی کابل اندازه‌گیری شده و با محدوده کاری مفصل مطابقت داده شود.
یکی دیگر از نکات مهم، توجه به نوع کابل و مشخصات فنی آن است. صرفاً مشابه بودن ظاهر یا سطح مقطع کابل برای انتخاب مفصل کافی نیست و بهتر است مشخصات کامل کابل و شرایط محل نصب بررسی شود.
اجرای مفصل رزینی باید مطابق دستورالعمل سازنده و توسط فرد متخصص انجام شود. به‌صورت کلی، مراحل اجرا شامل آماده‌سازی کابل، انجام اتصال الکتریکی، قرار دادن محل اتصال داخل دو نیمه قالب، بستن و آب‌بندی قالب و در نهایت آماده‌سازی و ریختن رزین درون محفظه است.
پس از پر شدن قالب و طی شدن زمان لازم برای سخت شدن رزین، محل اتصال درون محفظه‌ای عایق و محافظ قرار می‌گیرد.
نکته: کیفیت نهایی مفصل تا حد زیادی به آماده‌سازی صحیح کابل، اجرای درست اتصال، رعایت نسبت اختلاط رزین و نحوه صحیح ریختن آن بستگی دارد؛ بنابراین اجرای محصول باید طبق دستورالعمل فنی سازنده انجام شود.
مفصل رزینی BM15 برنا الکترونیک برای کابل‌هایی با قطر خارجی 35 تا 65 میلی‌متر در مشخصات منتشرشده این مدل قرار گرفته است. این موضوع باعث می‌شود BM15 برای کابل‌هایی با ابعاد بزرگ‌تر نسبت به مدل‌های کوچک‌تر خانواده BM مورد استفاده قرار گیرد.
اگر بین چند مدل مفصل رزینی برنا مردد هستید، معیار اصلی انتخاب باید قطر خارجی کابل، نوع کابل، ساختار اتصال و شرایط محیط نصب باشد؛ نه صرفاً شماره مدل.
اگر به دنبال مفصل رزینی BM15، مفصل دوراهی BM15، مفصل کابل برنا یا کیت رزینی اتصال کابل هستید، BM15 می‌تواند برای پروژه‌هایی که به اتصال و عایق‌کاری کابل‌های با قطر 35 تا 65 میلی‌متر نیاز دارند مورد استفاده قرار گیرد.
این محصول با قالب شفاف، رزین مخصوص و ساختار مقاوم، راهکاری برای ایجاد یک اتصال عایق و محافظت‌شده ارائه می‌دهد. پیش از خرید BM15 توصیه می‌شود قطر خارجی کابل و مشخصات فنی آن با محدوده کاری محصول تطبیق داده شود.
