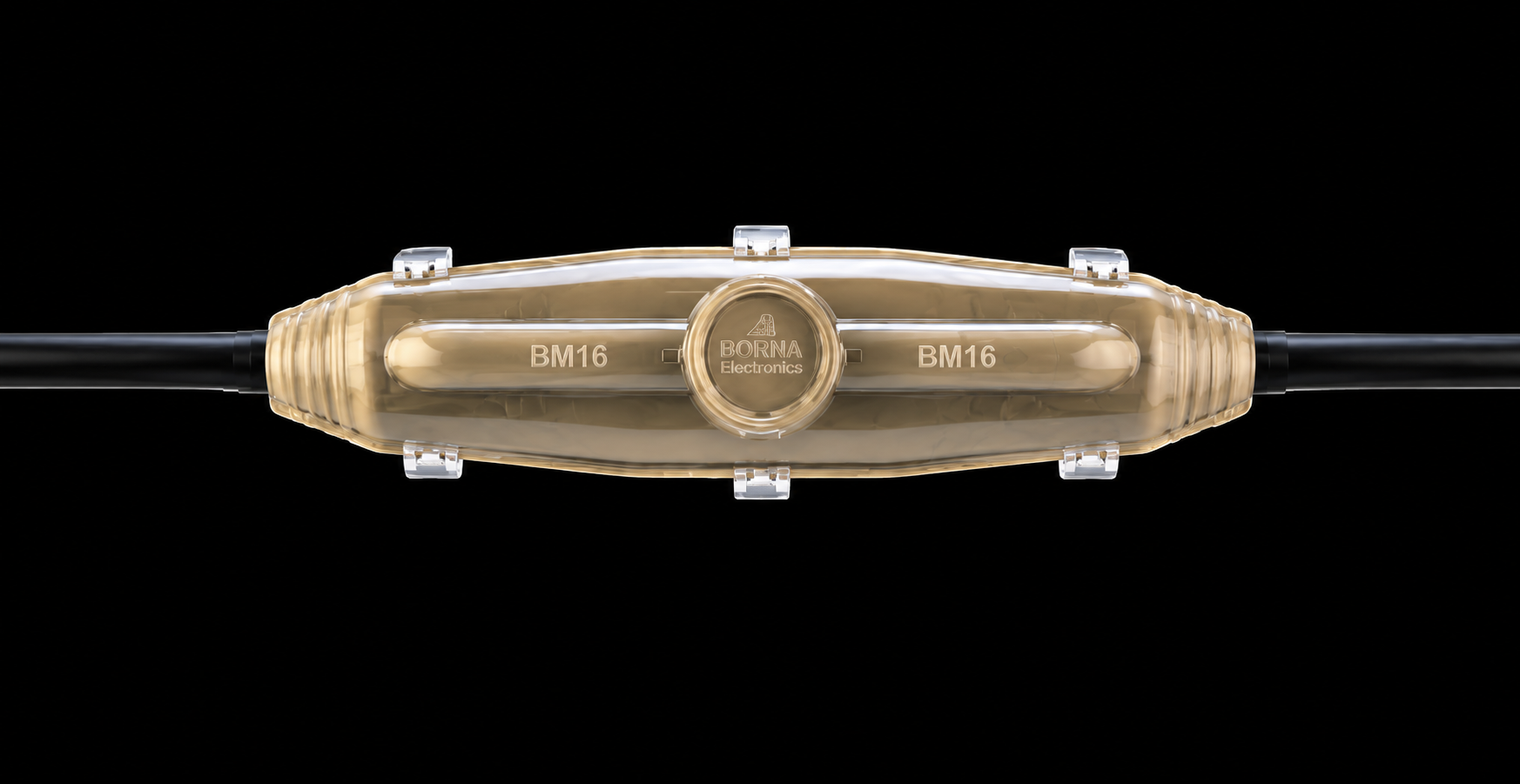

مفصل رزینی دوراهی BM16 برنا الکترونیک یک کیت تخصصی برای اتصال، عایق‌کاری و محافظت از کابل‌های برق در محل اتصال است. این محصول از سری مفصل‌های رزینی مستقیم BM شرکت برنا الکترونیک بوده و برای کابل‌هایی با قطر خارجی 45 تا 80 میلی‌متر طراحی شده است.
در این نوع مفصل، محل اتصال کابل پس از اجرای اتصال الکتریکی داخل یک قالب مخصوص قرار می‌گیرد و با استفاده از رزین عایق پوشانده می‌شود. پس از سخت شدن رزین، محل اتصال درون یک ساختار عایق و محافظ قرار گرفته و در برابر رطوبت، نفوذ آب، عوامل محیطی و تنش‌های مکانیکی محافظت می‌شود.
BM16 به دلیل ابعاد بزرگ‌تر نسبت به مدل‌های کوچک‌تر سری BM، برای پروژه‌هایی که نیاز به اتصال کابل‌های با قطر بیشتر دارند، مورد استفاده قرار می‌گیرد.
| مشخصات | مقدار |
|---|---|
| برند | برنا الکترونیک |
| مدل | BM16 |
| نوع مفصل | رزینی دوراهی / مستقیم |
| نوع کاربرد | اتصال و عایق‌کاری کابل |
| قطر خارجی کابل | 45 تا 80 میلی‌متر |
| تعداد زوج تعداد هر کارتن |
400 1 |
| حجم رزین | 6400 میلی‌لیتر |
| طول مفصل (L) | 700 میلی‌متر |
| ارتفاع مفصل (H) | 160 میلی‌متر |
| قطر مفصل (D) | 125 میلی‌متر |
| جنس قالب | پلاستیک شفاف |
| نوع رزین | رزین مخصوص مفصل کابل |
توجه: برای انتخاب صحیح BM16، ملاک اصلی باید قطر خارجی واقعی کابل و نوع اتصال باشد. صرفاً توجه به سطح مقطع کابل برای انتخاب مفصل کافی نیست.
جدول سازگاری کابل
نوع کابل 5X 4X 3X 2X 1X 70 150 150 – – 95 185 185 – – 120 240 240 – – 150 – – – – 185 – – – –
وظیفه اصلی مفصل رزینی BM16 ایجاد یک پوشش عایق و محافظ برای محل اتصال کابل است. پس از اتصال هادی‌ها، محل اتصال درون قالب BM16 قرار گرفته و فضای داخلی قالب با رزین مخصوص پر می‌شود. رزین پس از پخت، اطراف محل اتصال را پوشش داده و یک ساختار یکپارچه عایق ایجاد می‌کند.
از این محصول می‌توان در موارد مختلفی مانند موارد زیر استفاده کرد:
مفصل‌های رزینی برنا در مدل‌های مختلف برای شرایط و ابعاد متفاوت کابل تولید می‌شوند و خانواده BM در دسته مفصل‌های مستقیم قرار می‌گیرد.
رزین پس از آماده‌سازی و ریخته‌شدن داخل قالب، فضای اطراف محل اتصال کابل را پر می‌کند. این ساختار به ایجاد عایق الکتریکی مناسب و محافظت فیزیکی از اتصال کمک می‌کند.
یکی از کاربردهای مهم مفصل رزینی، محافظت از محل اتصال در برابر عوامل محیطی است. مفصل‌های رزینی برنا برای استفاده در شرایطی از جمله فضاهای باز، بسته، زیر خاک، کانال و محیط‌های مرطوب معرفی شده‌اند.
قالب شفاف یکی از ویژگی‌های کاربردی این خانواده از مفصل‌هاست. شفاف بودن قالب امکان مشاهده محل قرارگیری کابل و وضعیت اتصال را پیش از ریخته‌گری رزین فراهم می‌کند.
پس از سخت شدن رزین، محل اتصال درون قالب و ماده عایق قرار گرفته و یک ساختار محافظ ایجاد می‌شود. این ویژگی باعث می‌شود اتصال در برابر برخی تنش‌ها و آسیب‌های فیزیکی محافظت شود.
در اطلاعات فنی منتشرشده برای مفصل‌های رزینی برنا، ویژگی‌هایی مانند مقاومت در برابر عوامل شیمیایی، اشعه UV، عناصر قلیایی و نفوذ آب برای این خانواده از محصولات ذکر شده است.
طراحی کیت مفصل رزینی به نحوی است که عملیات آماده‌سازی و ریخته‌گری رزین با سهولت بیشتری انجام شود. دهانه مناسب برای پر کردن رزین نیز به اجرای راحت‌تر فرآیند کمک می‌کند.
یکی از مهم‌ترین نکات هنگام خرید مفصل رزینی BM16، توجه به قطر خارجی کابل است. طبق مشخصات فنی محصول، BM16 برای کابل‌هایی با قطر خارجی 45 تا 80 میلی‌متر در نظر گرفته شده است.
بنابراین اگر قطر کابل شما در این محدوده قرار دارد، BM16 می‌تواند در فهرست گزینه‌های قابل بررسی قرار بگیرد. البته علاوه بر قطر، باید تعداد رشته کابل، نوع کابل، سطح مقطع هادی و نحوه اتصال نیز بررسی شود.
در کاتالوگ BM16، این مدل برای ترکیب‌های مختلف کابل‌های چندرشته‌ای نیز جدول‌بندی شده و محدوده‌هایی مانند کابل‌های 1×70، 1×95، 1×120، 1×150 و 1×185 و برخی ترکیب‌های چندرشته‌ای درج شده است.
اجرای مفصل رزینی باید توسط فرد متخصص و مطابق دستورالعمل سازنده انجام شود. به‌طور کلی فرآیند نصب شامل آماده‌سازی کابل، اجرای اتصال الکتریکی، قرار دادن محل اتصال داخل قالب، بستن و آب‌بندی قالب و سپس آماده‌سازی و ریختن رزین است.
پس از پر شدن فضای داخلی قالب، باید زمان کافی برای سخت شدن رزین در نظر گرفته شود. کیفیت نهایی مفصل به عواملی مانند آماده‌سازی صحیح کابل، اجرای درست اتصال، رعایت دستورالعمل رزین، آب‌بندی مناسب قالب و رعایت زمان پخت وابسته است.
به همین دلیل توصیه می‌شود نصب BM16 توسط تکنسین برق یا نیروی اجرایی آشنا با مفصل‌های رزینی انجام شود.
مدل‌های مختلف مفصل رزینی برنا بر اساس اندازه کابل و شرایط اتصال در ابعاد مختلف تولید شده‌اند. برای مثال، BM15 در اطلاعات فنی موجود برای قطر کابل 35 تا 65 میلی‌متر معرفی شده، در حالی که BM16 محدوده 45 تا 80 میلی‌متر را پوشش می‌دهد. بنابراین انتخاب بین این دو مدل باید بر اساس اندازه واقعی کابل انجام شود، نه صرفاً شماره مدل.
به عبارت ساده، اگر کابل شما قطر خارجی بیشتری دارد، باید به سراغ مدلی بروید که محدوده قطر آن با کابل مطابقت داشته باشد.
اگر برای پروژه خود به دنبال مفصل رزینی BM16، مفصل دوراهی BM16، مفصل کابل برنا یا کیت رزینی اتصال کابل هستید، BM16 یکی از مدل‌های بزرگ‌تر سری BM برنا الکترونیک است که برای کابل‌های با قطر خارجی 45 تا 80 میلی‌متر طراحی شده است.
قالب شفاف، حجم مناسب رزین، ساختار محافظ، امکان عایق‌کاری محل اتصال و مقاومت مناسب در برابر شرایط محیطی، این محصول را برای استفاده در پروژه‌های مختلف کابل‌کشی قابل بررسی می‌کند.
برای انتخاب نهایی، پیشنهاد می‌شود پیش از خرید، قطر خارجی کابل را اندازه‌گیری کرده و مشخصات کابل را با جدول فنی BM16 تطبیق دهید.
طبق مشخصات محصول، BM16 برای کابل‌هایی با قطر خارجی 45 تا 80 میلی‌متر طراحی شده است.
حجم رزین درج‌شده برای BM16 برابر با 6400 میلی‌لیتر است.
ابعاد درج‌شده در کاتالوگ محصول عبارت‌اند از: طول 700، ارتفاع 160 و قطر 125 میلی‌متر.
ساختار مفصل رزینی برای محافظت از محل اتصال در برابر نفوذ آب و رطوبت طراحی شده است؛ با این حال، آب‌بندی صحیح قالب و اجرای اصولی مفصل برای رسیدن به عملکرد مورد انتظار اهمیت دارد. خانواده مفصل‌های رزینی برنا برای کاربرد در محیط‌های مرطوب، زیر خاک و داخل آب نیز معرفی شده است.
BM16 در دسته مفصل‌های مستقیم یا دوراهی سری BM قرار می‌گیرد؛ مدل‌های انشعابی برنا با کدهای دیگری مانند BY و BT عرضه می‌شوند.
