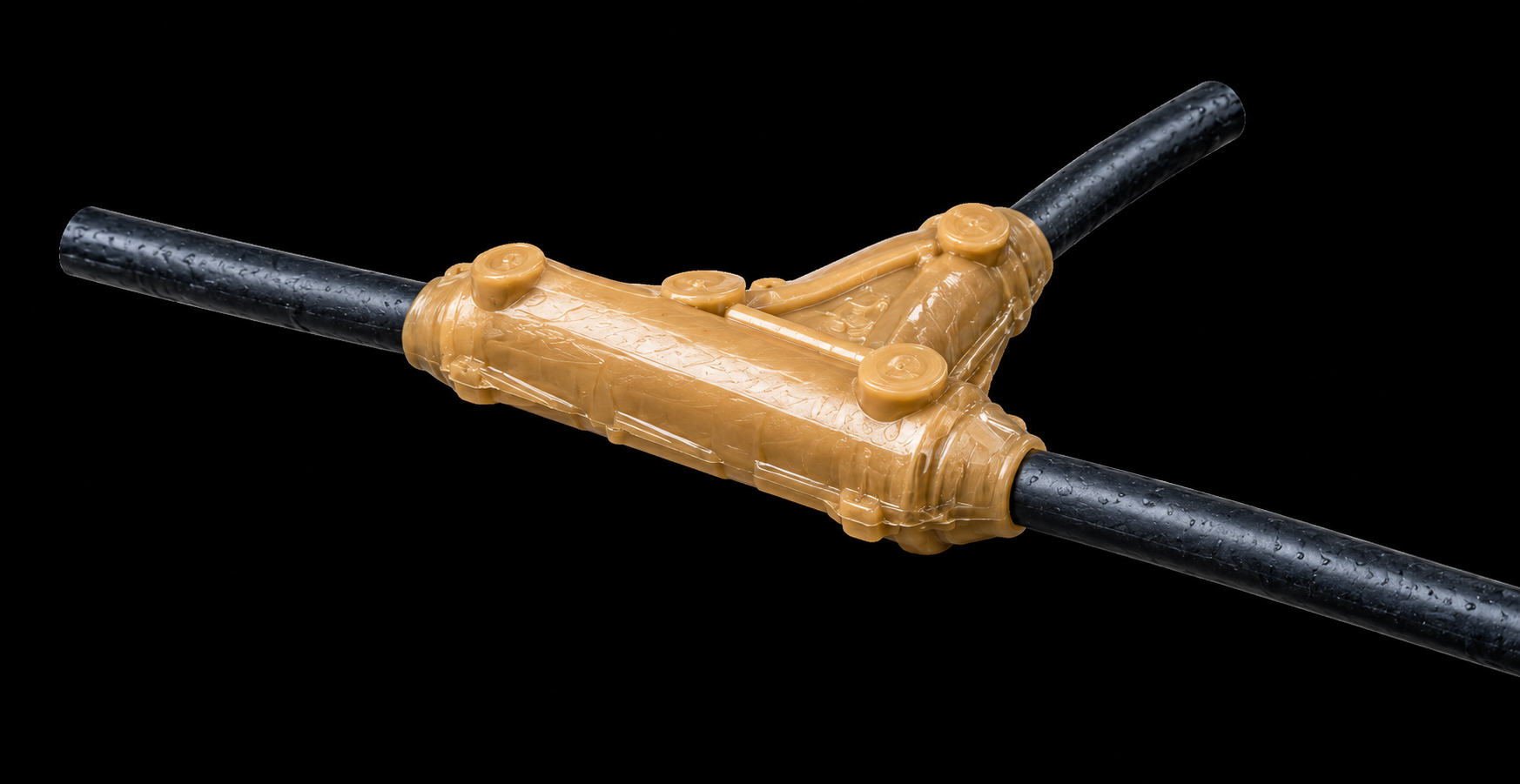

مفصل رزینی سهراهی T مدل BT1 برنا الکترونیک، یکی از تجهیزات کاربردی در شبکه‌های توزیع برق است که برای ایجاد انشعاب سهراهی از کابل‌های برق و اتصال ایمن هادی‌ها مورد استفاده قرار می‌گیرد. این محصول با طراحی T شکل و بهره‌گیری از سیستم عایق‌کاری رزینی، امکان اتصال کابل‌ها را در محل انشعاب فراهم می‌کند و به محافظت از بخش اتصال در برابر عوامل محیطی کمک می‌نماید.
مفصل رزینی BT1 شرکت برنا الکترونیک برای استفاده در پروژه‌های برق‌رسانی، تأسیسات صنعتی، شبکه‌های توزیع و سایر کاربردهایی که نیاز به انشعاب‌گیری از کابل دارند، قابل استفاده است. طراحی این مفصل به‌گونه‌ای است که پس از انجام اتصالات و اجرای صحیح مراحل نصب، فضای اتصال کابل‌ها با رزین مخصوص پوشش داده می‌شود تا عایق‌کاری و حفاظت مناسبی برای محل اتصال ایجاد گردد.
این محصول با توجه به ابعاد و محدوده سایز کابل‌های قابل استفاده، گزینه‌ای کاربردی برای اجرای انشعابات کابل در شرایط مختلف نصب محسوب می‌شود.
طراحی سهراهی T شکل
مناسب برای ایجاد انشعاب از مسیر اصلی کابل و اتصال سه مسیر کابلی.
عایق‌کاری با رزین
استفاده از رزین مخصوص برای پوشش محل اتصال و کمک به ایجاد عایق الکتریکی مناسب.
قابلیت استفاده برای سایزهای مختلف کابل
مطابق جدول سازگاری، برای طیف مشخصی از کابل‌های تک‌رشته و چندرشته طراحی شده است.
کاربرد در شبکه‌های توزیع برق
قابل استفاده در پروژه‌های صنعتی، تأسیساتی و کابل‌کشی برق، متناسب با مشخصات فنی کابل و شرایط نصب.
|
مشخصه |
مقدار |
|---|---|
|
نام محصول |
مفصل رزینی سهراهی T شکل |
|
مدل |
BT1 |
|
برند |
برنا الکترونیک (Borna Electronics) |
|
نوع مفصل تعداد هر کارتون |
سهراهی T شکل 12 |
|
ارتفاع (H) |
140 میلی‌متر |
|
طول (L) |
240 میلی‌متر |
|
قطر (D) |
52 میلی‌متر |
|
حجم رزین |
520 میلی‌لیتر |
|
قطر بیرونی کابل |
14 تا 35 میلی‌متر |
جدول زیر بر اساس اطلاعات درج‌شده در تصویر محصول تنظیم شده است و محدوده سایز کابل‌های قابل استفاده را بر حسب تعداد رشته و سطح مقطع هادی نشان می‌دهد.
|
تعداد رشته کابل |
سطح مقطع کابل (میلی‌متر مربع) |
|---|---|
|
1 رشته (1X) |
50، 70، 95، 120، 150، 185 |
|
2 رشته (2X) |
4، 6، 10، 16، 25، 35، 50 |
|
3 رشته (3X) |
4، 6، 10، 16، 25، 35، 50 |
|
4 رشته (4X) |
2.5، 4، 6، 10، 16، 25 |
|
5 رشته (5X) |
2.5، 4، 6، 10، 16 |
توجه: انتخاب نهایی مفصل باید بر اساس قطر بیرونی واقعی کابل، تعداد رشته‌ها، نوع هادی و دستورالعمل نصب سازنده انجام شود. جدول بالا بازنویسی اطلاعات قابل مشاهده در تصویر است.
مفصل رزینی سهراهی BT1 در مواردی که نیاز به ایجاد انشعاب از کابل برق وجود دارد، مورد استفاده قرار می‌گیرد. برخی از کاربردهای این محصول عبارت‌اند از:
ایجاد انشعاب در شبکه‌های توزیع برق
اتصال کابل‌های برق در پروژه‌های تأسیساتی
استفاده در کابل‌کشی صنعتی و کارگاهی
انشعاب‌گیری از خطوط تغذیه تجهیزات برقی
استفاده در پروژه‌های برق‌رسانی متناسب با نوع کابل و شرایط محیطی
برای نصب صحیح مفصل رزینی سهراهی BT1، لازم است مراحل آماده‌سازی کابل، اتصال هادی‌ها و اجرای رزین مطابق دستورالعمل سازنده انجام شود.
بررسی کابل‌ها: ابتدا تعداد رشته‌ها، سطح مقطع و قطر بیرونی کابل‌ها را با محدوده سازگاری مفصل بررسی کنید.
آماده‌سازی کابل: روکش کابل‌ها را با رعایت اندازه‌های مشخص‌شده در دستورالعمل نصب آماده کنید.
اتصال هادی‌ها: هادی‌ها را با استفاده از اتصالات مناسب و مطابق نقشه اتصال سهراهی به یکدیگر متصل کنید.
قرار دادن قالب: قالب مفصل را در محل اتصال نصب کرده و از قرارگیری صحیح آن اطمینان حاصل نمایید.
اجرای رزین: رزین مخصوص را طبق دستورالعمل سازنده آماده کرده و در قالب تزریق کنید.
تکمیل فرآیند نصب: اجازه دهید رزین مطابق زمان و شرایط توصیه‌شده سازنده عمل‌آوری شود و سپس مفصل را از نظر صحت نصب بررسی کنید.
نصب باید توسط فرد متخصص و با رعایت الزامات ایمنی برق انجام شود. پیش از اجرا، سازگاری مفصل با ولتاژ نامی، نوع کابل و شرایط محیطی پروژه بررسی گردد.
اگر برای پروژه خود به دنبال یک مفصل رزینی سهراهی T شکل هستید، مدل BT1 برنا الکترونیک با طراحی ویژه انشعاب‌گیری، حجم رزین 520 میلی‌لیتر و محدوده مشخصی از سایز کابل‌ها، می‌تواند برای بررسی و انتخاب در پروژه‌های کابل‌کشی مورد توجه قرار گیرد.
پیش از خرید مفصل رزینی BT1، مشخصات کابل‌های مورد استفاده، قطر بیرونی، تعداد رشته‌ها و شرایط نصب را بررسی کنید تا محصول انتخاب‌شده با نیاز پروژه مطابقت داشته باشد.
مفصل رزینی سهراهی T مدل BT1 برنا الکترونیک، محصولی کاربردی برای ایجاد انشعاب در کابل‌های برق است. این مفصل با طراحی T شکل، سیستم عایق‌کاری رزینی و حجم رزین 520 میلی‌لیتر، برای اتصال و پوشش محل انشعاب کابل‌ها طراحی شده است. ابعاد این محصول شامل ارتفاع 140، طول 240 و قطر 52 میلی‌متر بوده و مطابق جدول سازگاری، برای کابل‌هایی با قطر بیرونی 14 تا 35 میلی‌متر قابل بررسی است. مفصل رزینی BT1 در پروژه‌های توزیع برق، تأسیسات و کابل‌کشی صنعتی، متناسب با مشخصات فنی کابل و شرایط نصب، کاربرد دارد.
