مفصل رزینی سهراهی T مدل BT2½ برنا الکترونیک
معرفی مفصل رزینی سهراهی T مدل BT2½

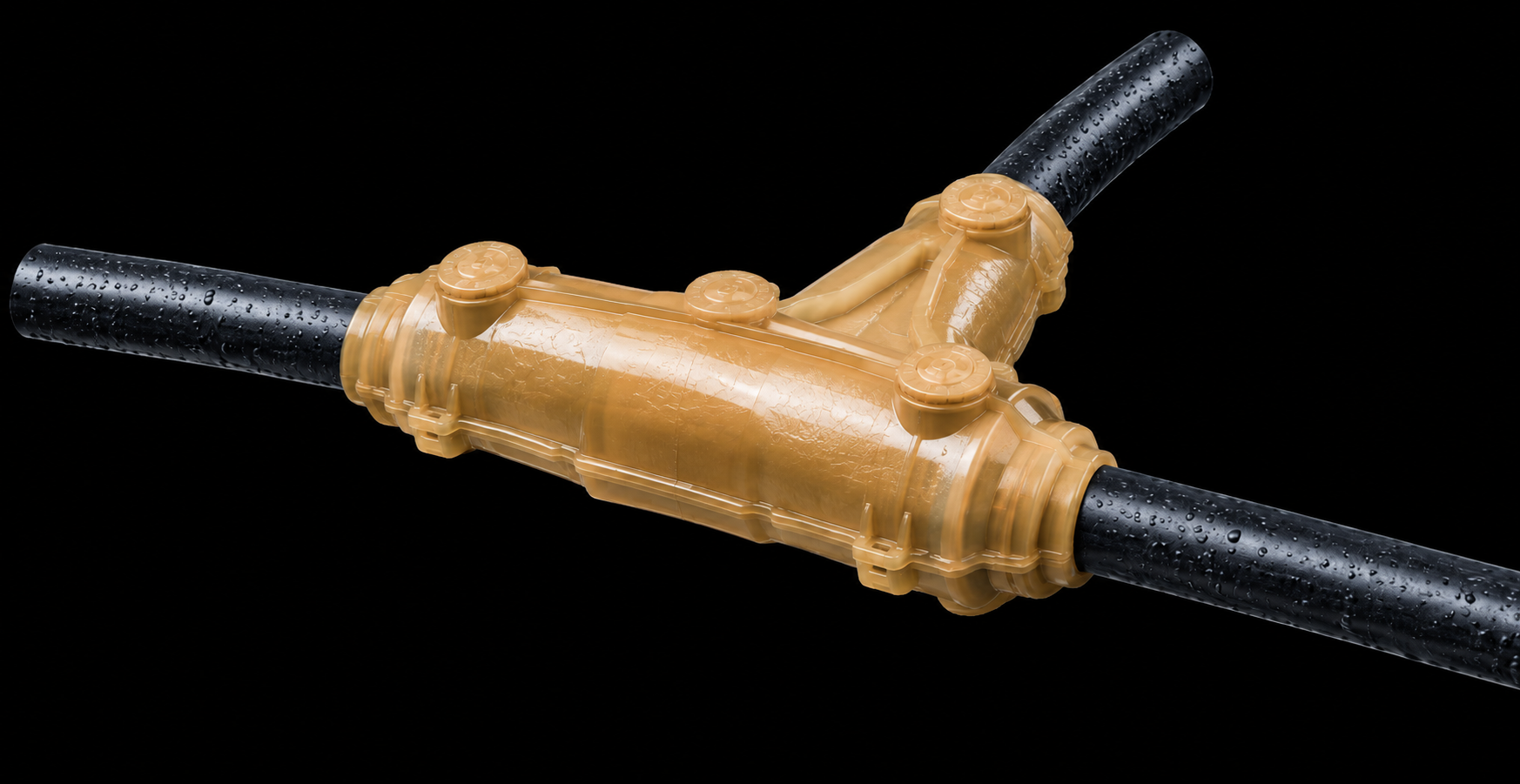

مفصل رزینی سهراهی T مدل BT2½ برنا الکترونیک، یکی از تجهیزات کاربردی در شبکه‌های توزیع برق و سیستم‌های کابل‌کشی است که برای ایجاد انشعاب و اتصال کابل‌های برق به‌صورت سهراهی مورد استفاده قرار می‌گیرد. این محصول با طراحی T شکل و استفاده از سیستم عایق‌کاری رزینی، امکان ایجاد اتصال در مسیر کابل را فراهم کرده و به محافظت از محل اتصال در برابر عوامل محیطی کمک می‌کند.
مفصل رزینی BT2½ از محصولات شرکت برنا الکترونیک (Borna Electronics) است که برای اتصال کابل‌های برق با قطر بیرونی مشخص طراحی شده است. ساختار این مفصل به‌گونه‌ای است که پس از آماده‌سازی کابل‌ها و اجرای اتصالات، فضای داخلی قالب با رزین مخصوص پر می‌شود تا محل اتصال عایق‌بندی و پوشش داده شود.
این محصول با توجه به ابعاد، حجم رزین و محدوده سایز کابل‌های قابل استفاده، برای بررسی و استفاده در پروژه‌های برق‌رسانی، تأسیسات صنعتی و شبکه‌های توزیع برق مناسب است.
ویژگی‌ها و مزایای مفصل رزینی BT2½
-
طراحی سهراهی T شکل برای ایجاد انشعاب در مسیر کابل‌های برق
-
استفاده از رزین مخصوص برای عایق‌کاری و پوشش محل اتصال
-
قابلیت استفاده برای کابل‌هایی با قطر بیرونی 20 تا 44 میلی‌متر، مطابق اطلاعات محصول
-
طراحی مناسب برای اتصال کابل‌های چندرشته و تک‌رشته در سایزهای مشخص
-
کاربرد در پروژه‌های کابل‌کشی صنعتی و تأسیساتی
-
ارائه به‌صورت کیت نصب همراه با اقلام جانبی مشخص‌شده در جدول محصول
مشخصات فنی مفصل رزینی سهراهی BT2½
|
مشخصات
|
مقدار
|
|
نام محصول
|
مفصل رزینی سهراهی T شکل
|
|
مدل
|
BT2½
|
|
برند
|
برنا الکترونیک (Borna Electronics)
|
|
نوع مفصل
تعداد هر کارتون
|
سهراهی T شکل
9
|
|
ارتفاع (H)
|
190 میلی‌متر
|
|
طول (L)
|
310میلی‌متر
|
|
قطر (D)
|
75 میلی‌متر
|
|
حجم رزین
|
1150 میلی‌لیتر
|
|
قطر بیرونی کابل
|
20 تا 44 میلی‌متر
|
جدول سازگاری مفصل رزینی BT2½
جدول زیر بر اساس اطلاعات درج‌شده در تصویر کاتالوگ محصول تنظیم شده است. اعداد، سطح مقطع کابل بر حسب میلی‌متر مربع را نشان می‌دهند.
|
تعداد رشته کابل
|
سطح مقطع کابل (mm²)
|
|
1 رشته (1X)
|
70، 95، 120، 150، 185، 240
|
|
2 رشته (2X)
|
16، 25، 35، 50، 70، 95
|
|
3 رشته (3X)
|
6، 10، 16، 25، 35، 50، 70
|
|
4 رشته (4X)
|
4، 6، 10، 16، 25، 35، 50
|
|
5 رشته (5X)
|
6، 10، 16، 25، 35، 50
|
توجه: برای انتخاب نهایی مفصل، علاوه بر سطح مقطع، قطر بیرونی واقعی کابل و نوع اتصال نیز باید بررسی شود. پیش از خرید، جدول اصلی سازنده را با مشخصات کابل‌های پروژه تطبیق دهید.
کاربردهای مفصل رزینی سهراهی T مدل BT2½
مفصل رزینی BT2½ برای پروژه‌هایی طراحی شده است که در آن‌ها ایجاد انشعاب از کابل برق و عایق‌کاری محل اتصال مورد نیاز است.
مهم‌ترین کاربردهای این محصول عبارت‌اند از:
-
ایجاد انشعاب سهراهی در شبکه‌های توزیع برق
-
استفاده در تأسیسات الکتریکی و کابل‌کشی صنعتی
-
اتصال کابل‌ها در پروژه‌های برق‌رسانی
-
استفاده در مسیرهای تغذیه تجهیزات برقی
-
اجرای اتصالات انشعابی در پروژه‌های ساختمانی و صنعتی، متناسب با مشخصات کابل
نحوه نصب مفصل رزینی BT2½
برای نصب مفصل رزینی سهراهی BT2½، رعایت دستورالعمل سازنده و استفاده از اتصالات مناسب اهمیت زیادی دارد.
-
بررسی سایز، تعداد رشته و قطر بیرونی کابل‌های مورد استفاده.
-
آماده‌سازی روکش کابل‌ها مطابق اندازه‌های تعیین‌شده در دستورالعمل نصب.
-
اتصال هادی‌ها با استفاده از رابط مناسب و متناسب با نوع کابل.
-
قرار دادن قالب در محل اتصال و اطمینان از نصب صحیح آن.
-
آماده‌سازی و تزریق رزین مخصوص مطابق دستورالعمل تولیدکننده.
-
رعایت زمان عمل‌آوری رزین و بررسی نهایی محل اتصال پیش از بهره‌برداری.
نصب باید توسط نیروی متخصص و با رعایت کامل اصول ایمنی برق انجام شود. سازگاری مفصل با ولتاژ نامی کابل، نوع هادی و شرایط محیطی پروژه باید پیش از نصب بررسی گردد.
خرید مفصل رزینی سهراهی BT2½ برنا الکترونیک
اگر برای اجرای انشعاب در شبکه کابل‌کشی برق به یک مفصل رزینی سهراهی T شکل نیاز دارید، مدل BT2½ برنا الکترونیک یکی از محصولاتی است که می‌توانید با توجه به مشخصات فنی و سایز کابل‌های مورد استفاده بررسی کنید.
این محصول با طول 305 میلی‌متر، ارتفاع 190 میلی‌متر، قطر 75 میلی‌متر و حجم رزین 1150 میلی‌لیتر عرضه می‌شود. محدوده قطر بیرونی کابل در اطلاعات کاتالوگ، 20 تا 44 میلی‌متر درج شده است.
پیش از خرید مفصل رزینی BT2½، مشخصات کابل‌ها و شرایط نصب پروژه را بررسی کنید تا انتخاب محصول با نیازهای فنی سیستم مطابقت داشته باشد.
متن کوتاه معرفی محصول
مفصل رزینی سهراهی T مدل BT2½ برنا الکترونیک، محصولی کاربردی برای ایجاد انشعاب و اتصال کابل‌های برق در شبکه‌های توزیع و تأسیسات صنعتی است. این مفصل با طراحی T شکل و سیستم عایق‌کاری رزینی، برای پوشش و محافظت از محل اتصال کابل‌ها مورد استفاده قرار می‌گیرد. ابعاد آن شامل طول 305، ارتفاع 190 و قطر 75 میلی‌متر بوده و با حجم رزین 1150 میلی‌لیتر عرضه می‌شود. مفصل رزینی BT2½ مطابق اطلاعات کاتالوگ برای کابل‌هایی با قطر بیرونی 20 تا 44 میلی‌متر قابل بررسی است.
