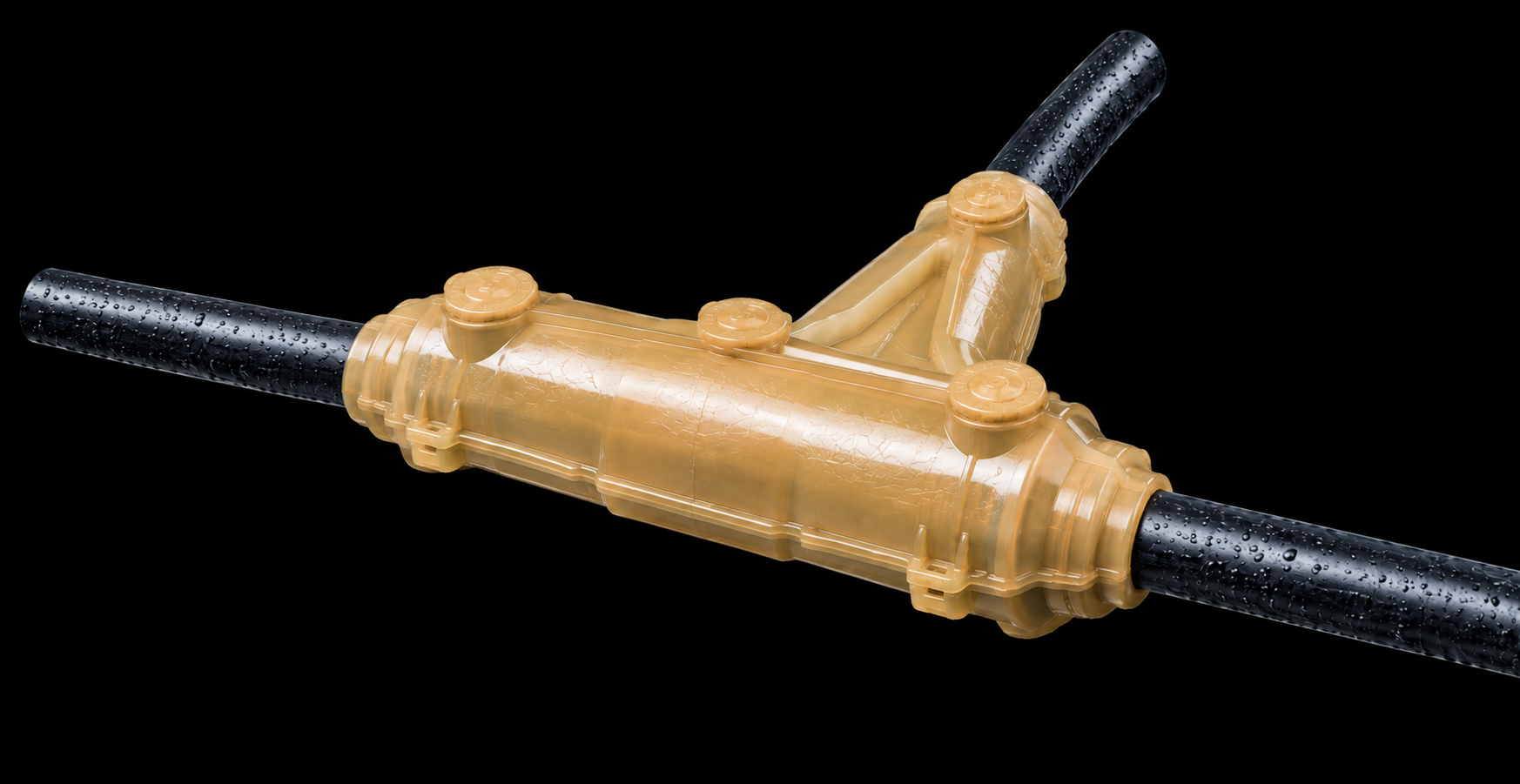

طراحی سهراهی T شکل
مناسب برای ایجاد انشعاب و اتصال سه مسیر کابل در شبکه‌های برق.
عایق‌کاری با رزین مخصوص
پوشش‌دهی محل اتصال کابل‌ها با استفاده از رزین، مطابق دستورالعمل نصب سازنده.
قابلیت استفاده برای سایزهای مختلف کابل
امکان بررسی سازگاری با کابل‌های تک‌رشته و چندرشته مطابق جدول سایزبندی محصول.
حجم رزین 3200 میلی‌لیتر
طراحی‌شده برای اجرای اتصال رزینی متناسب با ابعاد قالب این مدل.
کاربرد در پروژه‌های صنعتی و تأسیساتی
قابل بررسی برای شبکه‌های توزیع برق، کابل‌کشی صنعتی و مسیرهای انشعابی.
|
مشخصه |
مقدار |
|---|---|
|
نام محصول |
مفصل رزینی سهراهی T شکل |
|
مدل |
BT4 |
|
برند |
برنا الکترونیک (Borna Electronics) |
|
نوع مفصل تعداد هر کارتون |
سهراهی T شکل 3 |
|
ارتفاع (H) |
262 میلی‌متر |
|
طول (L) |
432 میلی‌متر |
|
قطر (D) |
52 میلی‌متر |
|
حجم رزین |
3200 میلی‌لیتر |
|
قطر بیرونی کابل |
25 تا 52 میلی‌متر |
جدول زیر بر اساس اطلاعات قابل مشاهده در تصویر کاتالوگ محصول تنظیم شده است. مقادیر سطح مقطع کابل‌ها بر حسب میلی‌متر مربع (mm²) هستند.
|
تعداد رشته کابل |
سطح مقطع کابل‌های قابل استفاده (mm²) |
|---|---|
|
1 رشته (1X) |
120، 150، 185، 240، 300، 400 |
|
2 رشته (2X) |
25، 35، 50، 70، 95، 120 |
|
3 رشته (3X) |
16، 25، 35، 50، 70، 95 |
|
4 رشته (4X) |
16، 25، 35، 50، 70، 95 |
|
5 رشته (5X) |
10، 16، 25، 35، 50، 70 |
نکته مهم: جدول فوق بازنویسی اطلاعات درج‌شده در تصویر ارسالی است. پیش از خرید، سازگاری قطر بیرونی و سطح مقطع واقعی هر سه کابل را با جدول اصلی سازنده بررسی کنید.
مفصل رزینی BT4 برای ایجاد انشعاب در مسیر کابل‌های برق و پوشش محل اتصال مورد استفاده قرار می‌گیرد. با توجه به طراحی T شکل و ابعاد این مدل، کاربردهای آن می‌تواند شامل موارد زیر باشد:
ایجاد انشعاب سهراهی در شبکه‌های توزیع برق
استفاده در پروژه‌های کابل‌کشی صنعتی
اتصال انشعابی در تأسیسات الکتریکی
استفاده در مسیرهای تغذیه تجهیزات و ماشین‌آلات برقی
اجرای اتصالات کابل در پروژه‌های برق‌رسانی
استفاده در سیستم‌های کابل‌کشی متناسب با مشخصات فنی محصول
انتخاب مفصل باید با در نظر گرفتن ولتاژ نامی شبکه، نوع کابل، تعداد رشته‌ها، سطح مقطع هادی و شرایط محیط نصب انجام شود.
برای نصب مفصل رزینی سهراهی T مدل BT4، رعایت دستورالعمل سازنده و اجرای صحیح مراحل اتصال و عایق‌کاری ضروری است.
بررسی مشخصات کابل‌ها
قطر بیرونی، تعداد رشته‌ها، سطح مقطع و نوع هادی هر کابل را با جدول سازگاری BT4 تطبیق دهید.
آماده‌سازی کابل‌ها
روکش کابل‌ها را مطابق اندازه‌های تعیین‌شده در دستورالعمل نصب آماده کنید.
اجرای اتصالات الکتریکی
هادی‌ها را با استفاده از رابط‌های مناسب و مطابق نقشه اتصال سهراهی به یکدیگر متصل کنید.
نصب قالب مفصل
قالب را در محل اتصال قرار دهید و از استقرار صحیح کابل‌ها و آب‌بندی مناسب آن اطمینان حاصل کنید.
آماده‌سازی و تزریق رزین
رزین مخصوص را طبق دستورالعمل سازنده آماده کرده و در قالب تزریق کنید.
عمل‌آوری و کنترل نهایی
زمان لازم برای عمل‌آوری رزین را رعایت کرده و پیش از بهره‌برداری، نصب و اتصالات را بررسی کنید.
نکته ایمنی
نصب مفصل رزینی باید توسط نیروی متخصص و با رعایت الزامات ایمنی برق انجام شود. سازگاری محصول با ولتاژ نامی، نوع کابل و شرایط محیطی پروژه باید پیش از اجرا تأیید شود.
اگر برای پروژه کابل‌کشی خود به یک مفصل رزینی سهراهی T شکل نیاز دارید، مدل BT4 برنا الکترونیک را می‌توانید با توجه به مشخصات فنی، ابعاد بدنه و جدول سازگاری کابل بررسی کنید.
این محصول با طول 432 میلی‌متر، ارتفاع 262 میلی‌متر، قطر 110 میلی‌متر و حجم رزین 3200 میلی‌لیتر معرفی شده است. محدوده قطر بیرونی کابل در اطلاعات کاتالوگ آن 25 تا 52 میلی‌متر درج شده است.
پیش از خرید مفصل رزینی BT4، مشخصات هر سه کابل، نوع اتصال، شرایط نصب و الزامات شبکه را بررسی کنید تا محصول انتخاب‌شده با نیاز پروژه مطابقت داشته باشد.
مفصل رزینی سهراهی T مدل BT4 برنا الکترونیک، محصولی کاربردی برای ایجاد انشعاب در شبکه‌های کابل‌کشی برق و تأسیسات صنعتی است. این مفصل با طراحی T شکل و سیستم عایق‌کاری رزینی، برای پوشش و محافظت از محل اتصال سه مسیر کابل مورد استفاده قرار می‌گیرد. مدل BT4 دارای طول 432، ارتفاع 262 و قطر 110 میلی‌متر بوده و با حجم رزین 3200 میلی‌لیتر عرضه می‌شود. مطابق اطلاعات کاتالوگ، قطر بیرونی کابل قابل استفاده برای این محصول 25 تا 52 میلی‌متر است. پیش از انتخاب مفصل رزینی BT4، باید تعداد رشته‌ها، سطح مقطع و مشخصات واقعی کابل‌ها با جدول سازگاری محصول تطبیق داده شود.
25,500,000 تومان
