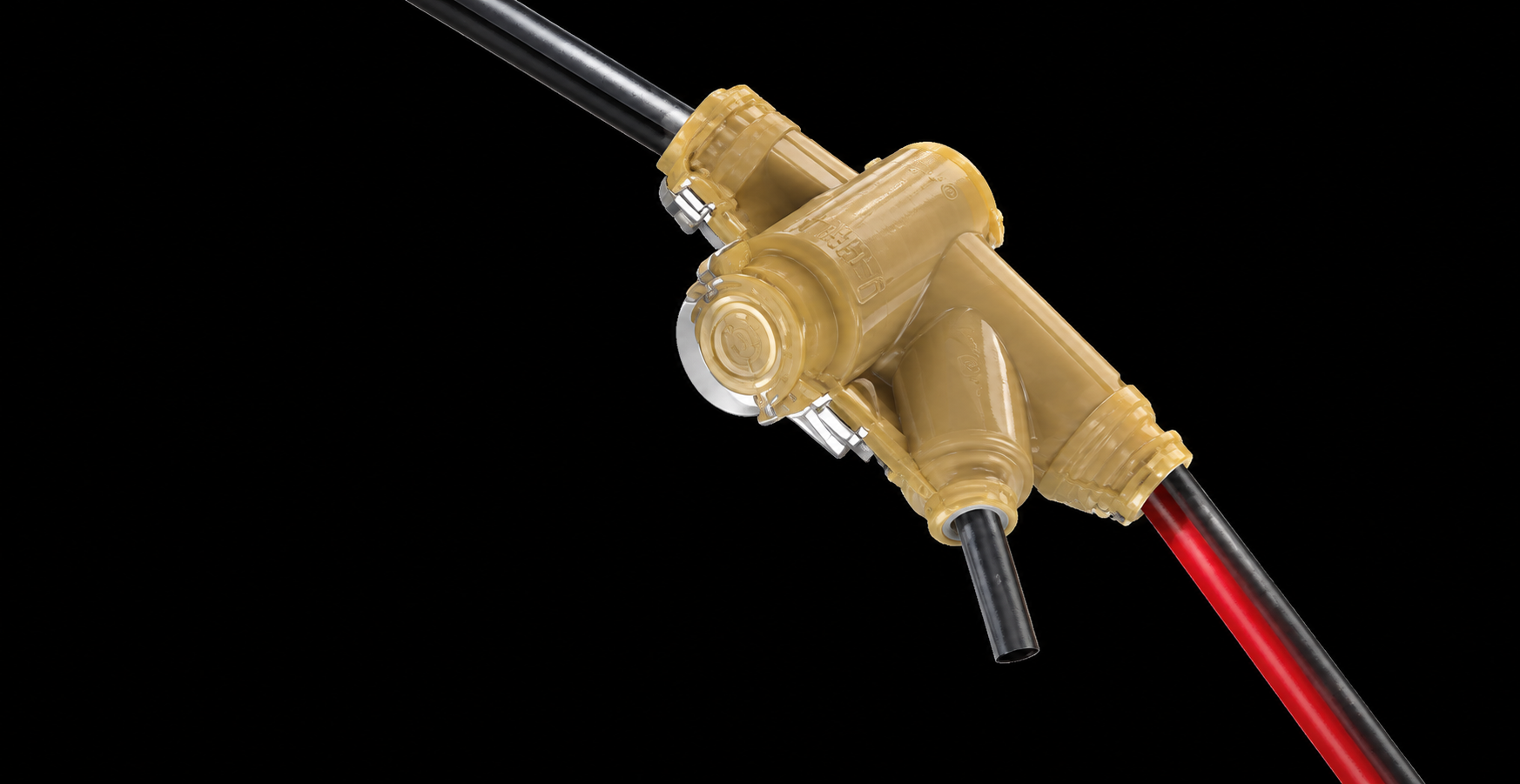

طراحی سهراهی Y شکل
مناسب برای ایجاد انشعاب از مسیر اصلی کابل و اتصال سه مسیر کابلی به یکدیگر.
عایق‌کاری با رزین مخصوص
پوشش‌دهی محل اتصال کابل‌ها با استفاده از رزین و کمک به ایجاد عایق الکتریکی مناسب.
سازگاری با سایزهای مختلف کابل
قابلیت استفاده برای کابل‌های تک‌رشته، دورشته و سه‌رشته در سطح مقاطع مشخص‌شده در جدول محصول.
ابعاد مناسب برای انشعاب‌گیری
طراحی با طول 135 میلی‌متر، ارتفاع 75 میلی‌متر و قطر 44 میلی‌متر.
کاربرد در تأسیسات و شبکه‌های برق
قابل بررسی برای پروژه‌های کابل‌کشی صنعتی، تأسیساتی و شبکه‌های توزیع برق، متناسب با مشخصات کابل.
|
مشخصه |
مقدار |
|---|---|
|
نام محصول |
مفصل رزینی سهراهی Y شکل |
|
مدل |
BY1 |
|
برند |
برنا الکترونیک (Borna Electronics) |
|
نوع مفصل تعداد هر کارتون |
سهراهی Y شکل 24 |
|
ارتفاع (H) |
75 میلی‌متر |
|
طول (L) |
135 میلی‌متر |
|
قطر (D) |
44 میلی‌متر |
|
حجم رزین |
170 میلی‌لیتر |
|
قطر بیرونی کابل |
6 تا 24 میلی‌متر |
جدول زیر بر اساس اطلاعات درج‌شده در تصویر کاتالوگ محصول تنظیم شده است. مقادیر سطح مقطع کابل‌ها بر حسب میلی‌متر مربع (mm²) هستند.
|
تعداد رشته کابل |
سطح مقطع کابل‌های قابل استفاده |
|---|---|
|
1 رشته (1X) |
1.5، 2.5، 4، 6، 10، 16، 25، 35، 50، 70 |
|
2 رشته (2X) |
1.5، 2.5، 4، 6، 10، 16 |
|
3 رشته (3X) |
1.5، 2.5، 4، 6، 10، 16 |
|
4 رشته (4X) |
در جدول درج نشده |
|
5 رشته (5X) |
در جدول درج نشده |
توجه: خط تیره در جدول کاتالوگ به معنای درج‌نشدن سایز سازگار برای آن گروه است؛ بنابراین سازگاری کابل‌های 4 و 5 رشته‌ای باید پیش از خرید از سازنده استعلام شود. قطر بیرونی واقعی کابل نیز باید در محدوده 6 تا 24 میلی‌متر باشد.
مفصل رزینی BY1 برای ایجاد انشعاب در مسیر کابل‌های برق و پوشش محل اتصال مورد استفاده قرار می‌گیرد. طراحی Y شکل این محصول، آن را برای پروژه‌هایی که نیاز به تقسیم مسیر کابل دارند، قابل بررسی می‌کند.
برخی از کاربردهای این مفصل عبارت‌اند از:
ایجاد انشعاب در شبکه‌های توزیع برق
استفاده در سیستم‌های کابل‌کشی صنعتی
اتصال انشعابی در تأسیسات الکتریکی
استفاده در مسیرهای تغذیه تجهیزات برقی
اجرای اتصالات کابل در پروژه‌های برق‌رسانی
استفاده در سیستم‌های کابل‌کشی متناسب با مشخصات فنی محصول
برای نصب صحیح مفصل رزینی سهراهی Y مدل BY1، باید مراحل آماده‌سازی کابل، اتصال هادی‌ها و اجرای رزین مطابق دستورالعمل سازنده انجام شود.
بررسی مشخصات کابل‌ها
قطر بیرونی، تعداد رشته‌ها، سطح مقطع و نوع هادی هر کابل را با جدول سازگاری محصول مطابقت دهید.
آماده‌سازی کابل‌ها
روکش کابل‌ها را مطابق اندازه‌های تعیین‌شده در دستورالعمل نصب آماده کنید.
اتصال هادی‌ها
هادی‌ها را با استفاده از رابط‌های مناسب و متناسب با نوع کابل، طبق نقشه اتصال سهراهی Y به یکدیگر متصل کنید.
قرار دادن قالب
قالب مفصل را در محل اتصال نصب کرده و از قرارگیری صحیح کابل‌ها و آب‌بندی مناسب اطمینان حاصل کنید.
اجرای رزین
رزین مخصوص را مطابق دستورالعمل سازنده آماده کرده و در قالب تزریق کنید.
تکمیل فرآیند نصب
زمان عمل‌آوری رزین را رعایت کرده و پیش از بهره‌برداری، محل اتصال را از نظر صحت نصب بررسی کنید.
نکته ایمنی
نصب مفصل باید توسط فرد متخصص و با رعایت الزامات ایمنی برق انجام شود. پیش از نصب، سازگاری مفصل با ولتاژ نامی شبکه، نوع کابل و شرایط محیطی پروژه بررسی شود.
مفصل‌های رزینی سهراهی Y و T هر دو برای ایجاد انشعاب در مسیر کابل استفاده می‌شوند، اما شکل هندسی و آرایش مسیرهای اتصال آن‌ها متفاوت است.
|
ویژگی |
مفصل Y مدل BY1 |
مفصل T شکل |
|---|---|---|
|
شکل طراحی |
Y شکل |
T شکل |
|
نوع اتصال |
سه مسیر کابل با آرایش Y |
سه مسیر کابل با آرایش T |
|
کاربرد |
انشعاب‌گیری با آرایش Y |
انشعاب‌گیری با آرایش T |
انتخاب بین این دو نوع مفصل باید بر اساس نقشه کابل‌کشی، نحوه قرارگیری مسیرها و سازگاری فنی محصول با کابل‌های پروژه انجام شود.
اگر برای پروژه کابل‌کشی خود به یک مفصل رزینی سهراهی Y شکل نیاز دارید، مدل BY1 برنا الکترونیک را می‌توانید با توجه به مشخصات فنی و سایز کابل‌های مورد استفاده بررسی کنید.
این محصول دارای طول 135 میلی‌متر، ارتفاع 75 میلی‌متر، قطر 44 میلی‌متر و حجم رزین 170 میلی‌لیتر است. مطابق اطلاعات کاتالوگ، محدوده قطر بیرونی کابل قابل استفاده برای این مدل 6 تا 24 میلی‌متر درج شده است.
پیش از خرید مفصل رزینی BY1، مشخصات هر سه کابل، سطح مقطع هادی‌ها، قطر بیرونی و شرایط نصب را بررسی کنید تا محصول انتخاب‌شده با نیاز پروژه مطابقت داشته باشد.
مفصل رزینی سهراهی Y مدل BY1 برنا الکترونیک، محصولی کاربردی برای ایجاد انشعاب در شبکه‌های کابل‌کشی برق و تأسیسات الکتریکی است. این مفصل با طراحی Y شکل و سیستم عایق‌کاری رزینی، برای پوشش و محافظت از محل اتصال کابل‌ها مورد استفاده قرار می‌گیرد. مدل BY1 دارای طول 135، ارتفاع 75 و قطر 44 میلی‌متر بوده و با حجم رزین 170 میلی‌لیتر عرضه می‌شود. مطابق اطلاعات کاتالوگ، قطر بیرونی کابل قابل استفاده برای این محصول 6 تا 24 میلی‌متر است. پیش از انتخاب مفصل رزینی BY1، تعداد رشته‌ها و سطح مقطع کابل‌ها را با جدول سازگاری محصول تطبیق دهید.
