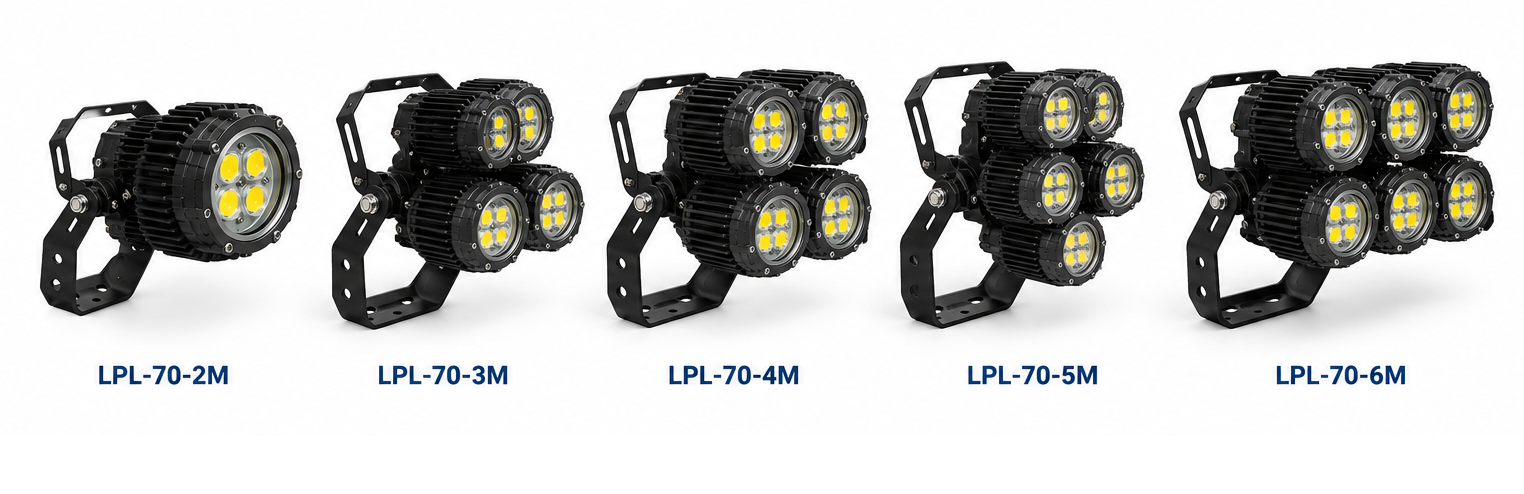

چراغ‌های سری LPL-70-M، چراغ‌های LED ضد انفجار ماژولار هستند که از چند ماژول روشنایی تشکیل می‌شوند. این ساختار امکان انتخاب توان و شار نوری متفاوت را متناسب با نیاز روشنایی محیط صنعتی فراهم می‌کند.
طبق کاتالوگ ارسالی، این سری برای استفاده در محیط‌های دارای خطر گاز و گردوغبار قابل انفجار معرفی شده است.
|
مشخصه |
مقدار |
|---|---|
|
نام محصول |
چراغ روشنایی LED ضد انفجار ماژولار |
|
سازنده |
ماشین‌سازی شمال پیروز (S.E.M.C) |
|
سری مدل |
LPL-70-2M تا LPL-70-6M |
|
نوع حفاظت |
Flameproof |
|
محدوده گازی |
Zone 1 و Zone 2 |
|
محدوده گردوغبار |
Zone 21 و Zone 22 |
|
مارکینگ گازی |
Ex db op is IIC T6/T5/T4 Gb |
|
مارکینگ گردوغبار |
Ex op is tb IIIC T85°C/T100°C/T135°C Db |
|
استانداردها |
EN 60079-0، EN 60079-1، EN 60079-28، EN 60079-31 |
|
گواهی آزمون نوع EU |
IMQ 14 ATEX 027 X |
|
درجه حفاظت |
IP66 / IP68 (100m، 30hrs) |
|
منبع نور |
COB / LED Board |
|
جنس بدنه |
آلیاژ آلومینیوم |
|
پوشش بدنه |
RAL 7032؛ رنگ‌های دیگر بنا به درخواست |
|
پوشش محافظ |
شیشه بوروسیلیکات سکوریت |
|
ولتاژ نامی |
176–275 VAC |
|
ضریب توان |
بیشتر از 0.95 |
|
THD جریان |
کمتر از 10 |
|
فرکانس |
50/60 Hz |
|
ورودی کابل |
ورودی مستقیم، 2×M20؛ رزوه‌های دیگر بنا به درخواست |
|
اتصال زمین |
پیچ ارت خارجی اختیاری |
|
حفاظت EMC |
دارد |
|
درایور |
الکترونیکی |
|
شرایط نصب |
فضای داخلی و خارجی |
|
دمای رنگ |
سفید طبیعی 5000K؛ گزینه‌های 3000K و 6500K |
|
شاخص نمود رنگ |
Ra > 80 |
|
مدل |
توان مصرفی (±10%) |
جریان نامی |
شار نوری |
|---|---|---|---|
|
LPL-70-2M |
125 W |
0.12 A |
19,600 lm |
|
LPL-70-3M |
180 W |
0.82 A |
28,700 lm |
|
LPL-70-4M |
240 W |
1.12 A |
39,100 lm |
|
LPL-70-5M |
300 W |
1.38 A |
48,700 lm |
|
LPL-70-6M |
360 W |
1.69 A |
59,600 lm |
مقادیر جدول مدل‌ها از تصویر کاتالوگ شما خوانده شده‌اند. مقدار جریان مدل LPL-70-2M در تصویر به‌صورت 0.12 A دیده می‌شود؛ برای سفارش یا طراحی برق، آن را با کاتالوگ اصلی سازنده تطبیق دهید.
در جدول کاتالوگ، برای مدل‌های ماژولار دو محدوده دمای محیط ذکر شده است:
-20°C تا +40°C
-30°C تا +55°C
همچنین رده‌های دمایی سطح در جدول مدل‌ها درج شده‌اند. انتخاب نهایی باید مطابق گواهی ضد انفجار و شرایط واقعی محل نصب انجام شود.
طراحی ماژولار برای انتخاب خروجی نوری متناسب با پروژه
بدنه آلومینیومی و پوشش محافظ شیشه‌ای
پایه قابل تنظیم برای جهت‌دهی نور
کاربرد در محیط‌های صنعتی مستعد خطر انفجار، از جمله صنایع نفت، گاز و پتروشیمی
امکان انتخاب تجهیزات ورودی کابل و نوع پایه مطابق سفارش
