معرفی محصول

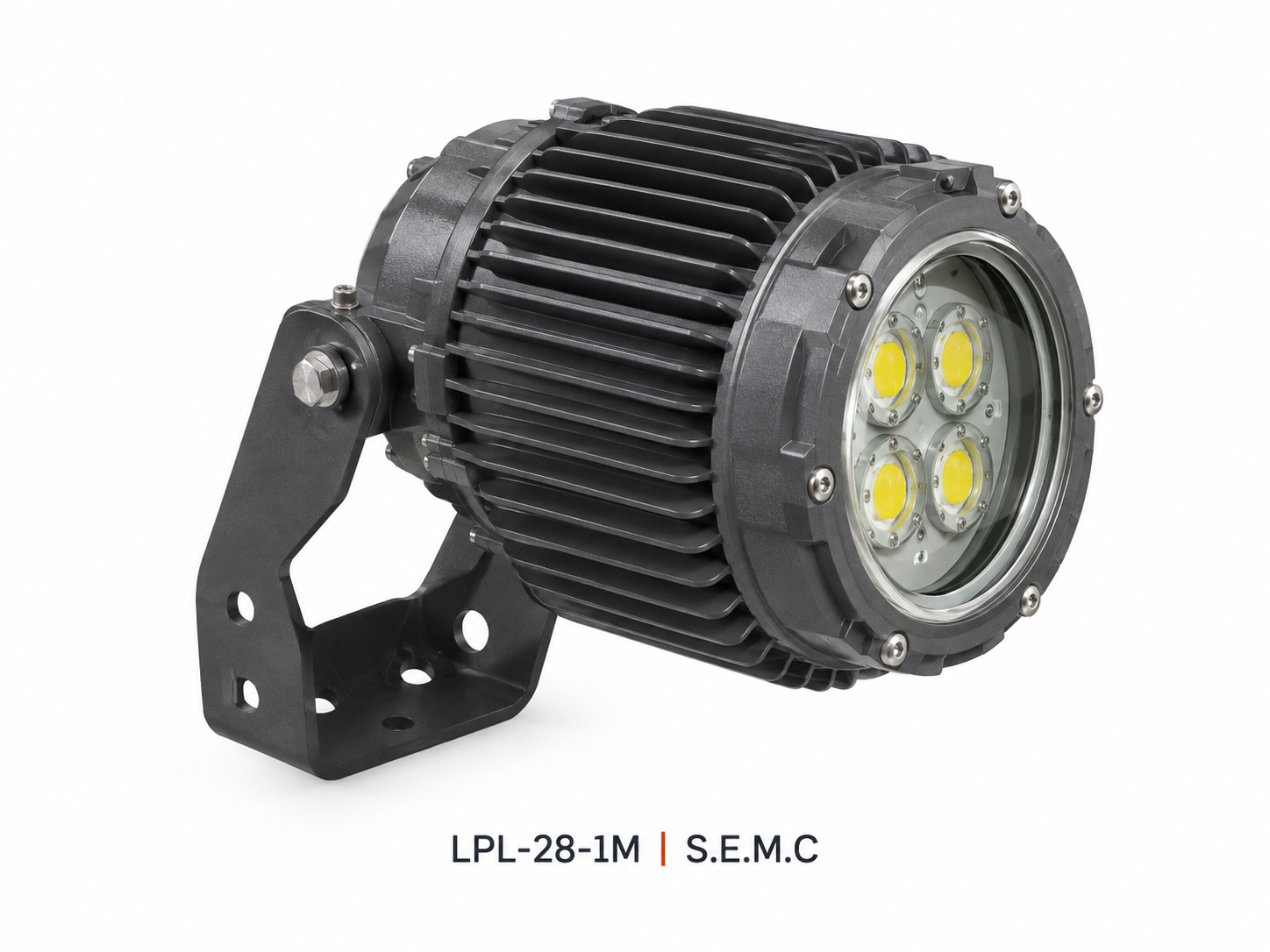

چراغ LPL-28-1M یک چراغ LED ضد انفجار برای روشنایی محیط‌های صنعتی مستعد خطر گازهای قابل اشتعال و گردوغبار قابل انفجار است. طبق مشخصات درج‌شده در تصویر ارسالی، این مدل برای زون‌های ۱ و ۲ گازی و زون‌های ۲۱ و ۲۲ گردوغبار معرفی شده است.
شرکت ماشین‌سازی شمال پیروز در زمینه تولید تجهیزات الکتریکی ضد انفجار برای صنایع نفت، گاز و پتروشیمی فعالیت می‌کند.
مشخصات فنی — TECHNICAL DATA
|
مشخصه
|
مقدار
|
|
نام محصول
|
چراغ روشنایی ضد انفجار
|
|
کد مدل
|
LPL-28-1M
|
|
نوع حفاظت
|
Flameproof / ضد انفجار
|
|
محدوده گازی
|
Zone 1 و Zone 2
|
|
محدوده گردوغبار
|
Zone 21 و Zone 22
|
|
مارکینگ ضد انفجار
|
Ex db op is IIC T6/T5/T4 Gb
|
|
مارکینگ گردوغبار
|
Ex op is tb IIIC T85°C/T100°C/T135°C Db
|
|
استانداردها
|
EN 60079-0، EN 60079-1، EN 60079-28، EN 60079-31
|
|
گواهی آزمون نوع EU
|
IMQ 14 ATEX 027 X
|
|
درجه حفاظت
|
IP66 / IP68 (100m، 30hrs)
|
|
منبع نور
|
COB / LED Board
|
|
شار نوری
|
4200 لومن
|
|
توان مصرفی
|
28 وات ±10٪
|
|
جنس بدنه
|
آلیاژ آلومینیوم
|
|
پوشش بدنه
|
RAL 7032؛ رنگ‌های دیگر بنا به درخواست
|
|
پوشش محافظ
|
شیشه بوروسیلیکات سکوریت
|
|
دمای محیط
|
-30 تا +55°C / -20 تا +40°C
|
|
ولتاژ نامی
|
176–245 ولت AC
|
|
جریان نامی
|
0.13 آمپر
|
|
ضریب توان
|
بیشتر از 0.95
|
|
اعوجاج هارمونیکی جریان (THD)
|
کمتر از 10
|
|
فرکانس
|
50/60 هرتز
|
|
ورودی کابل
|
ورودی مستقیم، 2×M20؛ رزوه‌های دیگر بنا به درخواست
|
|
اتصال زمین
|
پیچ ارت خارجی اختیاری
|
|
حفاظت EMC
|
دارد
|
|
ترمینال اتصال
|
L، N، PE؛ سطح مقطع 0.5 تا 2.5 میلی‌مترمربع
|
|
درایور
|
الکترونیکی
|
|
شرایط نصب
|
فضای داخلی و خارجی
|
|
دمای رنگ
|
سفید طبیعی 5000K؛ گزینه‌های 3000K و 6500K
|
|
شاخص نمود رنگ (CRI)
|
Ra > 80
|
اطلاعات جدول از تصویر کاتالوگ ارسالی شما استخراج شده است.
توضیح ویژگی‌ها
-
توان ۲۸ وات و شار نوری ۴۲۰۰ لومن: منبع نور LED برای تأمین روشنایی صنعتی.
-
بدنه آلومینیومی: محفظه فلزی با پوشش رنگ مشخص‌شده در کاتالوگ.
-
شیشه بوروسیلیکات سکوریت: پوشش محافظ جلوی چراغ.
-
IP66 / IP68: درجه حفاظت اعلام‌شده در کاتالوگ در برابر نفوذ گردوغبار و آب؛ شرایط دقیق IP68 باید با گواهی و دستورالعمل سازنده بررسی شود.
-
زون‌های خطرناک: کاربرد در محیط‌های گازی و گردوغبار مستعد انفجار، مطابق مارکینگ و گواهی محصول.
ابعاد چراغ
ابعاد درج‌شده در نقشه کاتالوگ
|
بُعد
|
مقدار
|
|
طول کلی
|
423 میلی‌متر
|
|
عرض
|
235 میلی‌متر
|
|
ارتفاع
|
270 میلی‌متر
|
جزئیات سفارش و نصب
-
گلند کابل یا درپوش مسدودکننده (Stopping Plug)
-
پایه U قابل تنظیم از فولاد رنگ‌شده، گالوانیزه یا استنلس استیل
-
امکان نصب روی سطح، پایه، سقف یا به‌صورت آویز
-
سیستم عبور کابل (Cable Through Wiring)
-
پوشش رنگ سه‌لایه برای استفاده در محیط‌های خورنده
