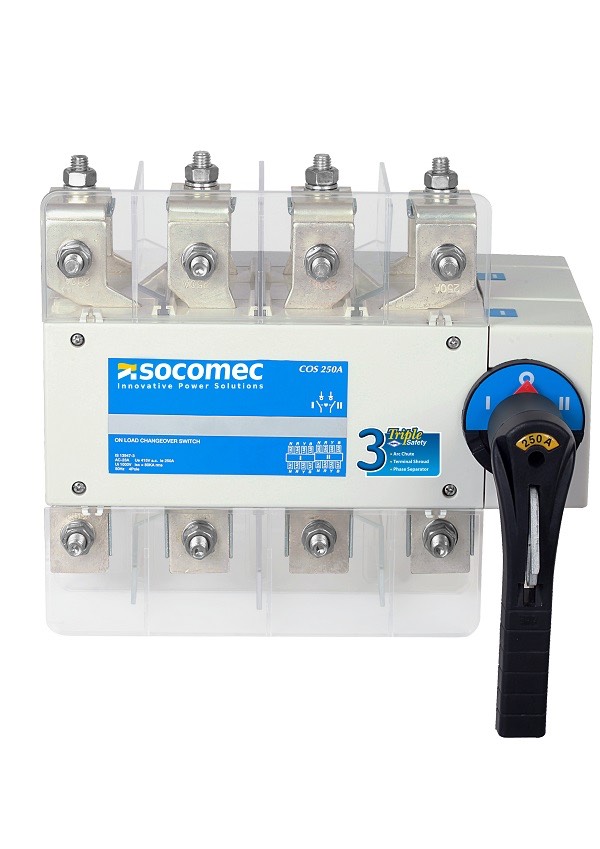

چنج اور دستی سکومک 4P/400A مدل 41AC4040 یکی از کلیدهای انتقال دستی قدرتمند شرکت Socomec از خانواده SIRCOVER I-0-II است که برای جابه‌جایی بار بین دو منبع تغذیه در مدارهای برق فشار ضعیف طراحی شده است. این کلید با 4 پل (4P) و جریان نامی 400 آمپر، برای تابلوهای برق صنعتی، تابلوهای توزیع، سیستم‌های برق اصلی و پشتیبان و مدارهایی که به انتقال دستی بین دو منبع نیاز دارند، کاربرد دارد.
مدل 41AC4040 با ساختار I-0-II امکان انتخاب دستی منبع اول، قطع هر دو مسیر و اتصال منبع دوم را فراهم می‌کند. سری SIRCOVER برای انتقال دستی بین دو منبع در مدارهای فشار ضعیف طراحی شده و امکان استفاده به‌عنوان کلید انتقال، کلید اصلی و کلید ایزولاسیون را نیز در اختیار طراح تابلو قرار می‌دهد.
کلید دوطرفه سکومک 41AC4040 دارای سه وضعیت اصلی است:
بنابراین اپراتور می‌تواند با استفاده از مکانیزم دستی، منبع تغذیه مورد استفاده را انتخاب کند. برای مثال، در یک تابلو برق می‌توان منبع اول را به برق شهر و منبع دوم را به ژنراتور یا یک منبع پشتیبان اختصاص داد.
ساختار I-0-II از نوع انتقال باز یا Open Transition است؛ یعنی در فرآیند انتقال، ابتدا اتصال منبع قبلی قطع شده و سپس منبع دیگر به مدار متصل می‌شود.
| مشخصه | مقدار |
|---|---|
| برند | Socomec |
| سری | SIRCOVER I-0-II |
| نوع تجهیز | کلید چنج اور / Manual Transfer Switch |
| رفرنس محصول | 41AC4040 |
| جریان نامی | 400A |
| تعداد پل | 4P |
| نوع عملکرد | دستی |
| وضعیت‌های کاری | I-0-II |
| فریم | B4 |
| مکانیزم مستقیم | J2 |
| مکانیزم خارجی | S2 |
| ولتاژ کاری نامی | 400 تا 690V AC |
| حداکثر ولتاژ کاری | 1000V AC |
| جریان AC-21 در 400V | 400A |
| جریان AC-23 در 400V | 400A |
| توان AC-23 در 400V | 220kW |
| جریان تحمل کوتاه‌مدت Icw | 10kA |
| جریان اتصال کوتاه مشروط Iq | 50kA |
| عرض | 312 mm |
| ارتفاع | 170 mm |
| عمق | 218 mm |
| درجه حفاظت قسمت جلویی | IP20 |
| نوع نصب | Built-in |
| نوع اتصال مدار اصلی | اتصال پیچی |
| استاندارد | IEC |
مشخصات فنی فوق از صفحه رسمی Socomec برای رفرنس 41AC4040 استخراج شده است.
مدل 41AC4040 دارای جریان نامی 400 آمپر است و برای تابلوها و مدارهایی طراحی شده که به کلید انتقال با ظرفیت جریان بالا نیاز دارند. این مدل در فریم B4 قرار دارد و در خانواده SIRCOVER برای کاربردهای انتقال دستی منبع ارائه شده است.
ساختار 4P یکی از ویژگی‌های مهم این مدل است. چهارپل بودن کلید باعث می‌شود این تجهیز برای سیستم‌هایی که مطابق طراحی شبکه نیاز به قطع و انتقال چهار مسیر مدار دارند، مورد استفاده قرار گیرد.
انتخاب بین مدل‌های 3P و 4P باید بر اساس نوع سیستم برق، نحوه اتصال منابع و طراحی تابلو انجام شود.
ساختار I-0-II امکان کنترل دستی مسیر تغذیه را فراهم می‌کند:
I → منبع اول
0 → قطع
II → منبع دوم
این عملکرد در تابلوهایی که انتقال دستی بین دو منبع مورد نیاز است، کاربرد ویژه‌ای دارد.
طبق مشخصات رسمی Socomec، مدل 41AC4040 دارای مکانیزم Manual Direct J2 و امکان External S2 است. محصول پایه بدون دسته ارائه می‌شود و نوع مکانیزم مورد استفاده باید متناسب با طراحی تابلو انتخاب شود.
سری SIRCOVER برای انتقال تحت بار بین دو منبع در مدارهای فشار ضعیف طراحی شده است. همچنین این خانواده دارای قابلیت ایزولاسیون با قطع دوگانه در هر پل است.
چنج اور دستی Socomec SIRCOVER 4P/400A را می‌توان در طیف گسترده‌ای از تابلوها و سیستم‌های برق مورد استفاده قرار داد، از جمله:
یکی از کاربردهای مهم کلید دوطرفه سکومک 400 آمپر، استفاده در تابلوهای انتقال بین برق شهر و ژنراتور است.
در یک آرایش نمونه، برق شهر می‌تواند به منبع اول و ژنراتور به منبع دوم متصل شود. در شرایط عادی، کلید در وضعیت I قرار گرفته و بار از منبع اول تغذیه می‌شود.
در صورت نیاز به استفاده از منبع پشتیبان، اپراتور مطابق طراحی تابلو و دستورالعمل بهره‌برداری، کلید را از وضعیت I به 0 و سپس II منتقل می‌کند. در این حالت مسیر تغذیه بار به منبع دوم تغییر می‌کند.
نکته: مدل 41AC4040 یک چنج اور دستی است و نباید آن را با سیستم انتقال خودکار ATS یکسان دانست. عملیات تغییر وضعیت در این مدل توسط مکانیزم دستی انجام می‌شود.
شرکت Socomec برای جریان نامی 400 آمپر، مدل سه‌پل 41AC3040 و مدل چهارپل 41AC4040 را در خانواده SIRCOVER ارائه می‌کند.
مدل موردنظر شما یعنی 41AC4040 دارای 4 پل و فریم B4 است و از مکانیزم J2/S2 استفاده می‌کند. مدل 3P/400A نیز دارای فریم B4 و مکانیزم J2/S2 است؛ تفاوت اصلی این دو مدل در تعداد پل‌هاست.
بنابراین هنگام خرید چنج اور، تنها توجه به عدد 400 آمپر کافی نیست و باید تعداد پل مورد نیاز سیستم نیز بررسی شود.
چنج اور دستی برای سیستم‌هایی طراحی شده است که تغییر منبع توسط اپراتور انجام می‌شود. در این نوع تجهیز، اپراتور با استفاده از مکانیزم دستی وضعیت I، 0 یا II را انتخاب می‌کند.
در مقابل، سیستم‌های ATS یا Automatic Transfer Switch با استفاده از مدار کنترل و تجهیزات مربوط به اتوماسیون، امکان مدیریت خودکار فرآیند انتقال منبع را فراهم می‌کنند.
بنابراین Socomec 41AC4040 یک Manual Transfer Switch است و برای سیستم‌هایی مناسب است که انتقال منبع به صورت دستی انجام می‌شود.
پیش از انتخاب و نصب کلید دوطرفه 4P/400A، بهتر است موارد زیر با مشخصات شبکه و طراحی تابلو تطبیق داده شوند:
انتخاب نهایی باید بر اساس مشخصات واقعی شبکه و طراحی مهندسی تابلو برق انجام شود.
چنج اور دستی کلید دوطرفه سکومک 4P/400A مدل 41AC4040 از سری SIRCOVER I-0-II، یک کلید انتقال دستی چهارپل با جریان نامی 400 آمپر است که برای انتقال بار بین دو منبع تغذیه در مدارهای فشار ضعیف طراحی شده است.
این مدل دارای فریم B4 و مکانیزم J2 برای عملکرد مستقیم / S2 برای عملکرد خارجی است و ساختار I-0-II آن امکان انتخاب منبع اول، قطع مدار و انتخاب منبع دوم را فراهم می‌کند. طبق اطلاعات رسمی Socomec، ولتاژ کاری آن 400 تا 690V AC، حداکثر ولتاژ کاری 1000V AC، توان AC-23 برابر 220kW در 400V و جریان تحمل کوتاه‌مدت آن 10kA است. رفرنس رسمی این محصول 41AC4040 است.
