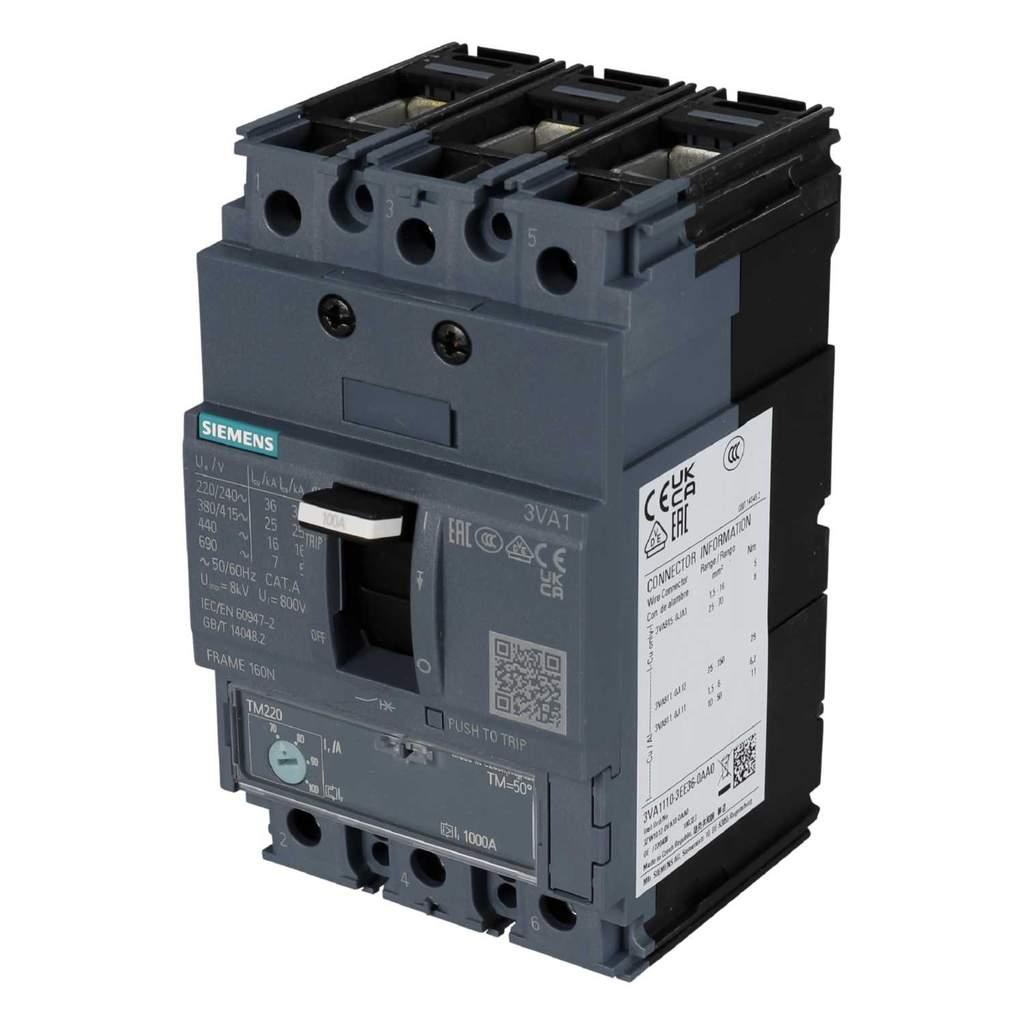

مشخصات فنی کلید اتوماتیک زیمنس 3VA1110-4EE36-0AA0

عملکرد حفاظتی کلید اتوماتیک زیمنس 100 آمپر

کلید اتوماتیک زیمنس 3VA1110-4EE36-0AA0 به واحد حفاظتی TM220 مجهز شده است. این واحد با استفاده از حفاظت حرارتی و مغناطیسی، اضافه‌بار و اتصال کوتاه را تشخیص می‌دهد و در شرایط تعریف‌شده مدار را قطع می‌کند.

media.sminor.is

+1

1. حفاظت در برابر اضافه‌بار

اضافه‌بار زمانی اتفاق می‌افتد که جریان عبوری از مدار برای مدت مشخصی از مقدار مجاز بیشتر شود. در چنین شرایطی، بخش حرارتی کلید می‌تواند مدار را قطع کند و از ادامه عبور جریان بیش از حد جلوگیری نماید.

در این مدل، محدوده تنظیم جریان اضافه‌بار از 70 تا 100 آمپر است. این ویژگی امکان تنظیم حفاظت متناسب با جریان مصرفی و ظرفیت مجاز کابل را فراهم می‌کند.

2. حفاظت در برابر اتصال کوتاه

در زمان بروز اتصال کوتاه، جریان خطا ممکن است به‌سرعت افزایش یابد. بخش مغناطیسی کلید برای قطع سریع این جریان در نظر گرفته شده است.

آستانه حفاظت لحظه‌ای اتصال کوتاه این مدل 1000 آمپر است. همچنین قدرت قطع نهایی 36 کیلوآمپر در ولتاژ 415 ولت، یکی از پارامترهای اصلی برای بررسی تناسب کلید با سطح اتصال کوتاه شبکه محسوب می‌شود.

media.sminor.is

+2

3. قطع و وصل دستی مدار

این کلید دارای دسته مکانیکی برای قطع و وصل دستی مدار است. در صورت قطع حفاظتی، پیش از وصل مجدد باید علت خطا بررسی و برطرف شود و شرایط ایمن مدار مورد تأیید قرار گیرد.

کاربردهای کلید اتوماتیک زیمنس 3VA1110

کلید اتوماتیک زیمنس 100 آمپر سه پل، با توجه به مشخصات فنی و شرایط نصب، می‌تواند در سیستم‌های توزیع برق و تابلوهای صنعتی مورد استفاده قرار گیرد.

کاربردهای متداول این محصول عبارت‌اند از:

• تابلوهای برق صنعتی و کارگاهی

• تابلوهای توزیع برق سه‌فاز

• حفاظت خطوط تغذیه تجهیزات الکتریکی

• مدارهای برق ماشین‌آلات صنعتی

• تابلوهای برق ساختمان‌های تجاری و تأسیساتی

• مدارهای ورودی و خروجی تابلوهای برق، متناسب با طراحی سیستم

انتخاب کلید برای هر کاربرد باید بر اساس جریان بار، ظرفیت کابل، جریان اتصال کوتاه احتمالی و هماهنگی حفاظتی با سایر تجهیزات انجام شود.

مزایای کلید اتوماتیک زیمنس سری 3VA1

• برخورداری از حفاظت حرارتی و مغناطیسی در برابر اضافه‌بار و اتصال کوتاه

• امکان تنظیم جریان اضافه‌بار در محدوده 70 تا 100 آمپر

• قدرت قطع نهایی 36 کیلوآمپر در ولتاژ 415 ولت

• طراحی کمپکت برای استفاده در تابلوهای برق

• مکانیزم قطع و وصل دستی

• امکان بررسی تجهیزات جانبی سازگار با خانواده 3VA1 بر اساس نیاز پروژه

این مدل در پیکربندی پایه فاقد واحد حفاظتی الکترونیکی و قابلیت اندازه‌گیری و ارتباطات هوشمند داخلی است. در صورت نیاز به این امکانات، باید تجهیزات مناسب و سازگاری آن‌ها با کد فنی دقیق بررسی شود.

media.sminor.is

+1

تفاوت کلید اتوماتیک زیمنس 3VA1110 با مدل‌های دیگر سری 3VA1

اگر قصد انتخاب بین کلیدهای اتوماتیک زیمنس را دارید، توجه به جریان نامی و تنظیمات حفاظتی اهمیت زیادی دارد.

توجه: مدل 3VA1110 در این مقایسه دارای جریان نامی 100 آمپر است. برای خرید یا جایگزینی کلید، حتماً کد کامل و مشخصات نسخه موردنظر را با دیتاشیت تطبیق دهید.

media.sminor.is

+2

نکات مهم هنگام خرید کلید اتوماتیک زیمنس 3VA1110-4EE36-0AA0

پیش از خرید این کلید اتوماتیک، موارد زیر را بررسی کنید:

1. کد فنی محصول: کد کامل 3VA1110-4EE36-0AA0 باید با محصول موردنیاز پروژه مطابقت داشته باشد.

2. جریان نامی: جریان 100 آمپر باید با جریان بار و ظرفیت مجاز کابل هماهنگ باشد.

3. قدرت قطع: مقدار 36kA در 415V باید با جریان اتصال کوتاه احتمالی محل نصب مقایسه شود.

4. تنظیمات حفاظتی: محدوده تنظیم اضافه‌بار و آستانه قطع اتصال کوتاه باید با محاسبات حفاظتی پروژه هماهنگ باشند.

5. تجهیزات جانبی: در صورت نیاز به کنتاکت کمکی، رله شنت، رله آندرولتاژ یا موتور درایو، سازگاری آن‌ها با مدل دقیق کلید بررسی شود.

6. اصالت کالا: مشخصات پلاک، بسته‌بندی و مدارک فنی محصول را هنگام خرید کنترل کنید.

جمع‌بندی

کلید اتوماتیک زیمنس 3VA1110-4EE36-0AA0 یک کلید کمپکت سه پل از سری SENTRON 3VA1 با جریان نامی 100 آمپر، واحد حفاظتی TM220 و قدرت قطع نهایی 36 کیلوآمپر در ولتاژ 415 ولت است.

این محصول برای حفاظت و قطع‌و‌وصل مدارهای الکتریکی در تابلوهای برق صنعتی و تأسیساتی قابل بررسی است. محدوده تنظیم اضافه‌بار 70 تا 100 آمپر و آستانه حفاظت لحظه‌ای اتصال کوتاه 1000 آمپر از مشخصات مهم آن برای انتخاب و طراحی سیستم حفاظتی هستند.

media.sminor.is

+2
