مشخصات فنی کلید اتوماتیک زیمنس 3VA1112

عملکرد حفاظتی کلید اتوماتیک زیمنس 125 آمپر

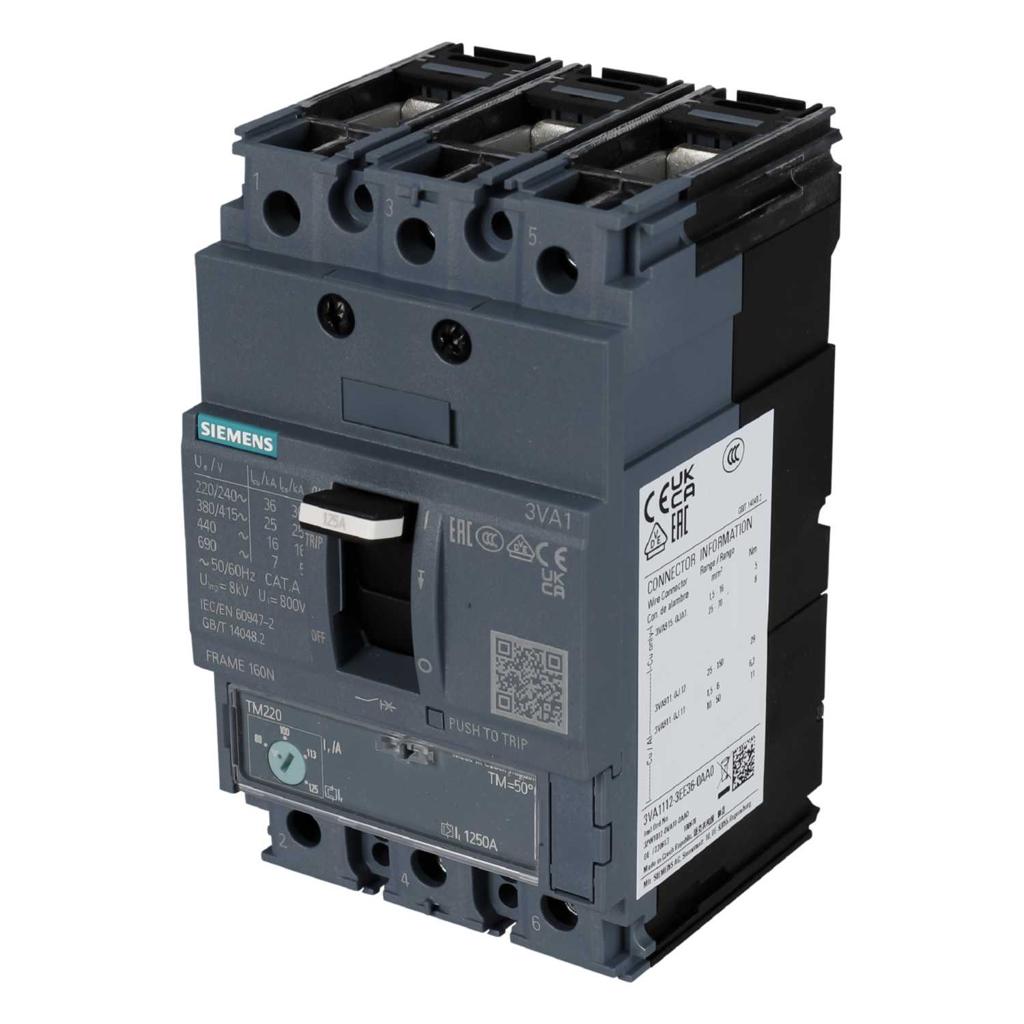

کلید اتوماتیک زیمنس 3VA1112-4EE36-0AA0 به واحد حفاظتی TM220 مجهز است که برای حفاظت خطوط الکتریکی در برابر اضافه‌بار و اتصال کوتاه به کار می‌رود.

1. حفاظت در برابر اضافه‌بار

اضافه‌بار زمانی رخ می‌دهد که جریان مصرفی مدار برای مدت مشخصی از مقدار مجاز بیشتر شود. در این شرایط، بخش حرارتی کلید با توجه به مشخصه عملکرد خود می‌تواند مدار را قطع کند.

در مدل 3VA1112، محدوده تنظیم جریان اضافه‌بار از 88 تا 125 آمپر است. این امکان به کاربر اجازه می‌دهد مقدار حفاظت را متناسب با جریان بار و ظرفیت مجاز کابل تنظیم کند.

2. حفاظت در برابر اتصال کوتاه

در صورت وقوع اتصال کوتاه، جریان خطا ممکن است به‌سرعت افزایش یابد. بخش مغناطیسی کلید برای قطع سریع جریان خطا طراحی شده است.

آستانه قطع لحظه‌ای این مدل 1250 آمپر است. قدرت قطع نهایی آن نیز در ولتاژ 415 ولت برابر با 36 کیلوآمپر است. این مقدار باید با سطح اتصال کوتاه احتمالی در محل نصب مقایسه شود.

3. قطع و وصل دستی مدار

این کلید با مکانیزم دسته‌ای، امکان قطع و وصل دستی مدار را فراهم می‌کند. در صورت قطع حفاظتی، پیش از وصل مجدد باید علت خطا شناسایی و برطرف شود و شرایط ایمن مدار بررسی گردد.

کاربردهای کلید اتوماتیک زیمنس 3VA1112

کلید اتوماتیک زیمنس 125 آمپر سه پل، با توجه به مشخصات فنی خود، می‌تواند در سیستم‌های توزیع برق و تابلوهای صنعتی مورد استفاده قرار گیرد.

کاربردهای قابل بررسی این محصول عبارت‌اند از:

• تابلوهای برق صنعتی و کارگاهی

• تابلوهای توزیع برق سه‌فاز

• حفاظت خطوط تغذیه تجهیزات الکتریکی

• مدارهای برق ماشین‌آلات صنعتی

• تابلوهای برق ساختمان‌های تجاری و تأسیساتی

• حفاظت مدارهای ورودی و خروجی تابلوهای برق

انتخاب کلید برای هر کاربرد باید با توجه به جریان بار، ظرفیت کابل، جریان اتصال کوتاه احتمالی و هماهنگی حفاظتی با سایر تجهیزات انجام شود.

مزایای کلید اتوماتیک زیمنس سری 3VA1

• حفاظت حرارتی و مغناطیسی در برابر اضافه‌بار و اتصال کوتاه

• قابلیت تنظیم جریان اضافه‌بار در محدوده 88 تا 125 آمپر

• قدرت قطع نهایی 36 کیلوآمپر در ولتاژ 415 ولت

• طراحی کمپکت برای استفاده در تابلوهای برق

• امکان قطع و وصل دستی مدار

• امکان بررسی تجهیزات جانبی سازگار با خانواده 3VA1 بر اساس نیاز پروژه

نکات مهم هنگام خرید کلید اتوماتیک زیمنس 3VA1112-4EE36-0AA0

پیش از خرید این کلید اتوماتیک، موارد زیر را بررسی کنید:

1. کد فنی محصول: کد کامل 3VA1112-4EE36-0AA0 را با مدل موردنیاز پروژه تطبیق دهید.

2. جریان نامی: جریان 125 آمپر باید با بار مصرفی و ظرفیت مجاز کابل هماهنگ باشد.

3. قدرت قطع: مقدار 36kA در 415V باید با جریان اتصال کوتاه احتمالی محل نصب مقایسه شود.

4. تنظیمات حفاظتی: محدوده اضافه‌بار و آستانه قطع اتصال کوتاه باید با محاسبات حفاظتی پروژه هماهنگ باشند.

5. تجهیزات جانبی: در صورت نیاز به کنتاکت کمکی، رله شنت، رله آندرولتاژ یا موتور درایو، سازگاری آن‌ها با مدل دقیق بررسی شود.

6. اصالت کالا: مشخصات پلاک و مدارک فنی محصول را هنگام خرید کنترل کنید.

جمع‌بندی

کلید اتوماتیک زیمنس 3VA1112-4EE36-0AA0 یک کلید کمپکت سه پل از سری SENTRON 3VA1 با جریان نامی 125 آمپر، واحد حفاظتی TM220 و قدرت قطع نهایی 36 کیلوآمپر در ولتاژ 415 ولت است.

محدوده تنظیم اضافه‌بار 88 تا 125 آمپر و آستانه قطع لحظه‌ای اتصال کوتاه 1250 آمپر از مشخصات مهم این محصول هستند. این کلید برای حفاظت و قطع‌و‌وصل مدارهای الکتریکی در تابلوهای برق صنعتی و تأسیساتی قابل بررسی است؛ مشروط بر آنکه مشخصات آن با نیاز شبکه و شرایط نصب مطابقت داشته باشد.
