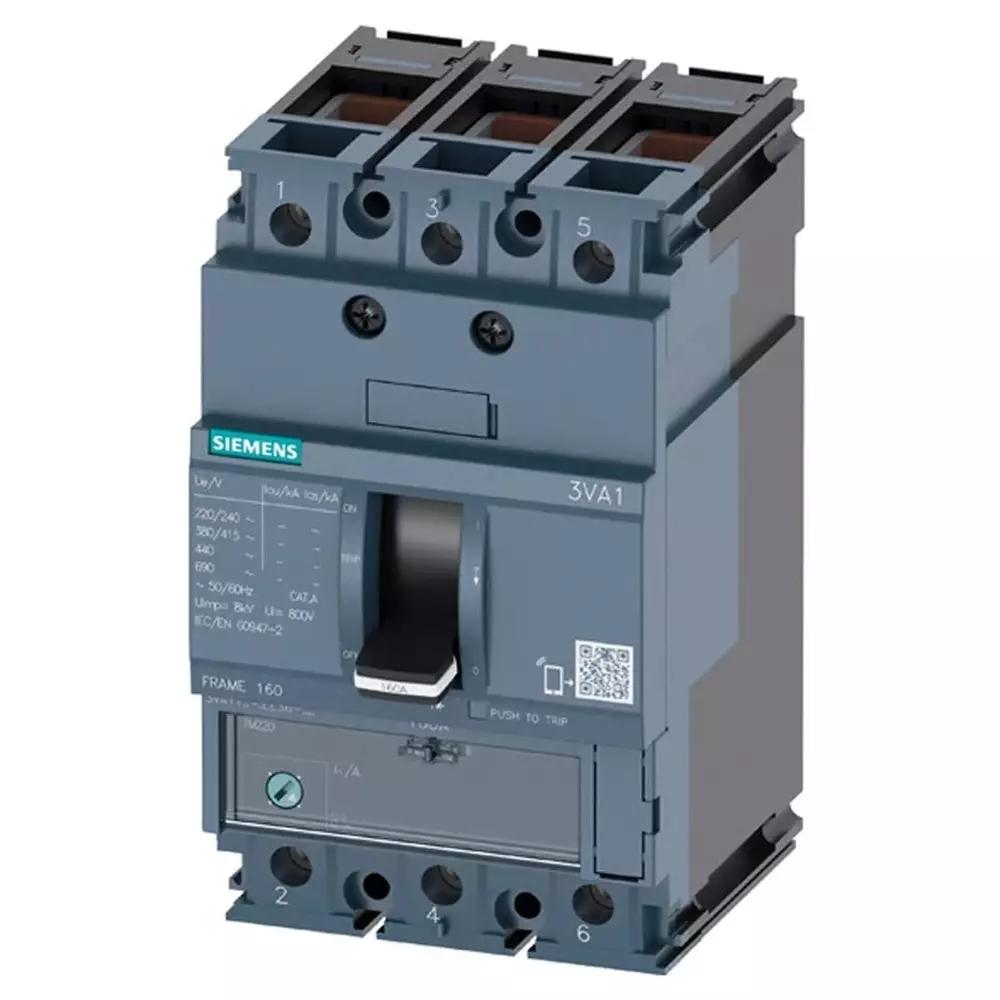

کلید اتوماتیک زیمنس 3VA1132-4EE36-0AA0 یکی از کلیدهای اتوماتیک کمپکت سری SENTRON 3VA1 است که برای حفاظت و قطع مدارهای الکتریکی در برابر اضافه‌بار و اتصال کوتاه طراحی شده است. این مدل با ساختار سه پل (3P)، جریان نامی 32 آمپر و قدرت قطع 36 کیلوآمپر در ولتاژ 415 ولت AC، برای استفاده در تابلوهای برق، مدارهای توزیع و تجهیزات صنعتی گزینه‌ای کاربردی محسوب می‌شود.
این کلید در فریم 160 آمپر قرار دارد و از واحد حفاظتی TM220 با عملکرد حفاظتی LI استفاده می‌کند. رنج تنظیم حفاظت اضافه‌بار آن از 22 تا 32 آمپر است و حفاظت اتصال کوتاه لحظه‌ای نیز در مشخصات فنی آن با مقدار 10 برابر جریان نامی (10 × In) تعیین شده است.
مدل Siemens 3VA1132-4EE36-0AA0 یک کلید اتوماتیک کمپکت یا MCCB از خانواده SENTRON است. طراحی این سری با هدف ایجاد حفاظت مطمئن در مدارهای توزیع برق و کاربردهای صنعتی انجام شده و ساختار ماژولار آن امکان استفاده از تجهیزات جانبی متنوع را فراهم می‌کند.
این مدل دارای سه پل است و برای حفاظت مدارهای سه‌فاز مورد استفاده قرار می‌گیرد. ولتاژ کاری نامی آن در سیستم‌های AC تا 690 ولت و ولتاژ عایقی نامی آن 800 ولت است. حداکثر ولتاژ کاری اعلام‌شده برای DC نیز 500 ولت است.
یکی از بخش‌های مهم در عملکرد این کلید، واحد حفاظتی TM220 است. این واحد وظیفه حفاظت مدار در برابر افزایش بیش از حد جریان و اتصال کوتاه را بر عهده دارد.
برای حفاظت اضافه‌بار، جریان قابل تنظیم در محدوده 22 تا 32 آمپر قرار دارد. بنابراین در طراحی تابلو می‌توان متناسب با جریان موردنیاز مدار، مقدار حفاظتی مناسب را در این محدوده تنظیم کرد.
حفاظت اتصال کوتاه این مدل نیز دارای آستانه عملکرد لحظه‌ای 10 × In است. انتخاب تنظیم صحیح باید با توجه به جریان بار، نوع مصرف‌کننده، شرایط نصب و هماهنگی حفاظتی کل سیستم انجام شود.
یکی از مشخصات مهم 3VA1132-4EE36-0AA0، قدرت قطع بالای آن است. مقدار Icu برابر با 36kA در ولتاژ 415V AC برای این مدل اعلام شده است.
همچنین طبق اطلاعات فنی زیمنس، مقدار Icu در ولتاژهای مختلف متفاوت است؛ برای مثال در 240V برابر 55kA، در 415V برابر 36kA و در 440V برابر 25kA است. بنابراین هنگام انتخاب کلید، باید قدرت قطع را متناسب با ولتاژ و جریان اتصال کوتاه احتمالی محل نصب بررسی کرد.
کلید اتوماتیک زیمنس 3VA1132-4EE36-0AA0 برای استفاده در سیستم‌های مختلف توزیع برق طراحی شده است. این مدل در شبکه AC می‌تواند تا 690V مورد استفاده قرار گیرد و ولتاژ عایقی نامی آن 800V است.
جریان کاری نامی تجهیز در دمای 40، 45 و 50 درجه سانتی‌گراد 32 آمپر اعلام شده است. در دماهای بالاتر، جریان کاری مجاز کاهش پیدا می‌کند؛ برای نمونه در 55 و 60 درجه سانتی‌گراد 31 آمپر و در 65 و 70 درجه سانتی‌گراد 30 آمپر است.
از نظر دوام مکانیکی، برای این مدل حدود 20,000 سیکل عملکردی به‌عنوان عمر مکانیکی معمول اعلام شده است.
در شرایط AC-1 نیز تعداد سیکل‌های عملکرد الکتریکی در ولتاژهای مختلف طبق دیتاشیت زیمنس مشخص شده است. این ویژگی باعث می‌شود کلید برای استفاده در سیستم‌هایی که نیاز به عملکرد و قطع‌وصل مطمئن دارند، مناسب باشد.
با توجه به مشخصات فنی، این کلید می‌تواند در بخش‌های مختلف سیستم‌های برق صنعتی و توزیع مورد استفاده قرار گیرد، از جمله:
| مشخصه | مقدار |
|---|---|
| برند | Siemens |
| سری | SENTRON 3VA1 |
| کد فنی | 3VA1132-4EE36-0AA0 |
| نوع تجهیز | کلید اتوماتیک کمپکت MCCB |
| تعداد پل | 3 پل |
| جریان نامی In | 32A |
| فریم | 160A |
| واحد حفاظتی | TM220 |
| نوع حفاظت | LI |
| حفاظت اضافه‌بار Ir | 22 تا 32A |
| حفاظت اتصال کوتاه Ii | 10 × In |
| قدرت قطع Icu در 240V | 55kA |
| قدرت قطع Icu در 415V | 36kA |
| قدرت قطع Icu در 440V | 25kA |
| قدرت قطع Icu در 500V | 7kA |
| قدرت قطع Icu در 690V | 7kA |
| ولتاژ کاری AC | حداکثر 690V |
| ولتاژ کاری DC | حداکثر 500V |
| ولتاژ عایقی Ui | 800V |
| عمر مکانیکی معمول | 20,000 سیکل |
| جریان کاری در 40°C | 32A |
| جریان کاری در 50°C | 32A |
| جریان کاری در 55°C | 31A |
| جریان کاری در 60°C | 31A |
| جریان کاری در 65°C | 30A |
| جریان کاری در 70°C | 30A |
| وزن تقریبی | حدود 1 کیلوگرم |
انتخاب کلید اتوماتیک فقط بر اساس جریان نامی انجام نمی‌شود. عواملی مانند جریان واقعی بار، نوع مصرف‌کننده، ولتاژ شبکه، جریان اتصال کوتاه احتمالی، دمای محیط و هماهنگی حفاظتی با سایر تجهیزات تابلو باید در نظر گرفته شوند.
در مدل 3VA1132-4EE36-0AA0، جریان نامی 32 آمپر است و حفاظت اضافه‌بار در محدوده 22 تا 32 آمپر قابل تنظیم است. به همین دلیل این مشخصات باید در کنار اطلاعات مدار بررسی شوند تا تنظیم حفاظت با نیاز واقعی سیستم مطابقت داشته باشد.
کلید اتوماتیک زیمنس 3VA1132-4EE36-0AA0 یک کلید کمپکت سه‌پل از خانواده SENTRON 3VA1 است که با جریان نامی 32 آمپر، واحد حفاظتی TM220 و قدرت قطع 36kA در 415V، برای حفاظت مدارهای الکتریکی در برابر اضافه‌بار و اتصال کوتاه طراحی شده است.
ترکیب فریم 160 آمپر، قابلیت تنظیم حفاظت اضافه‌بار در محدوده 22 تا 32 آمپر، ولتاژ کاری تا 690 ولت AC و قدرت قطع مناسب، این مدل را به یکی از تجهیزات قابل استفاده در تابلوهای توزیع و سیستم‌های برق صنعتی تبدیل می‌کند.
کد محصول: 3VA1132-4EE36-0AA0
برند: Siemens
سری: SENTRON 3VA1
جریان نامی: 32 آمپر
تعداد پل: 3P
قدرت قطع: 36kA @ 415V
