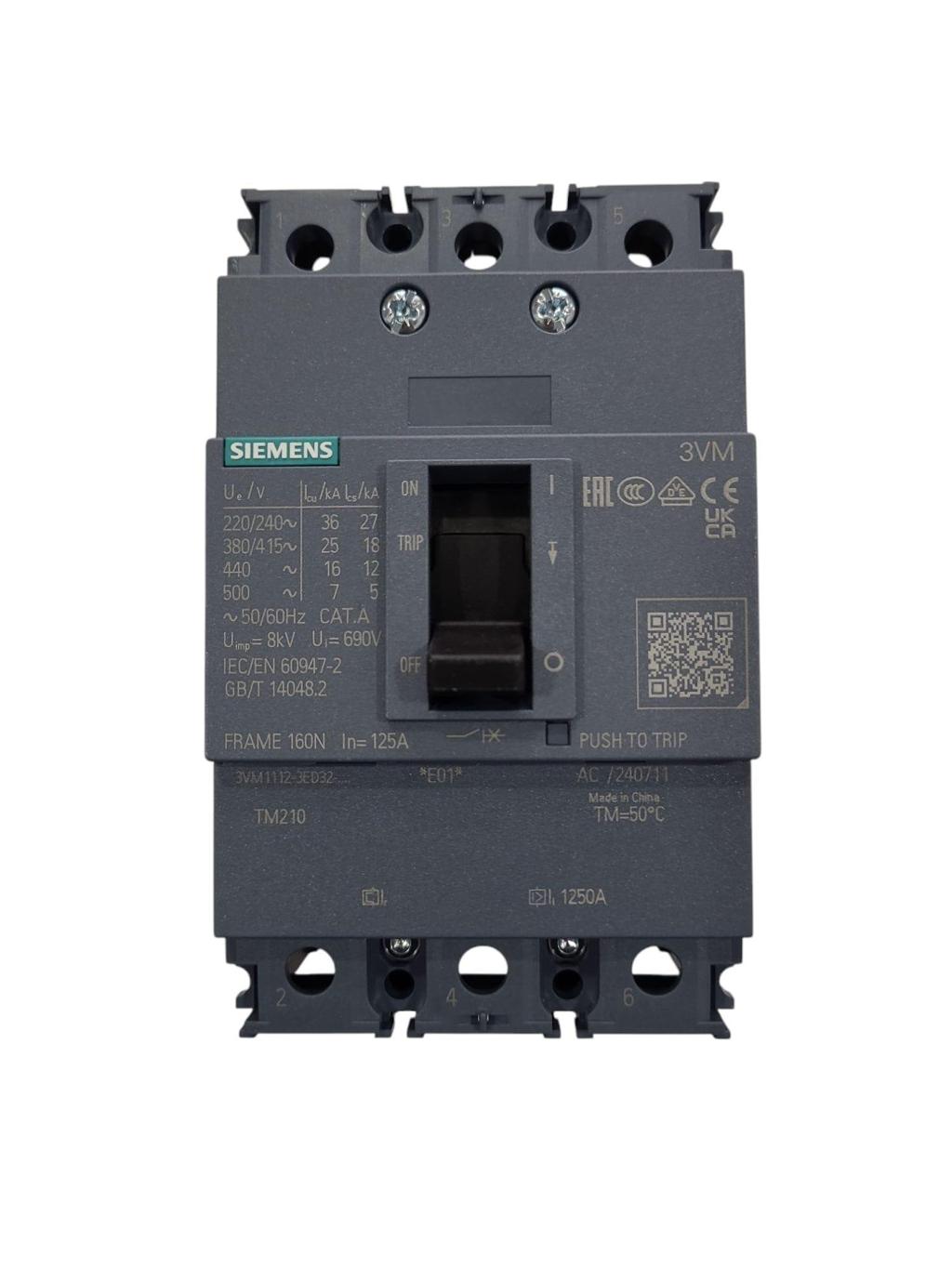

کلید اتوماتیک زیمنس مدل 3VM1112-3EE32-0AA0 یکی از کلیدهای کامپکت سری SENTRON 3VM1 است که برای حفاظت مدارهای الکتریکی در برابر اضافه‌بار و اتصال کوتاه در سیستم‌های توزیع برق استفاده می‌شود. این کلید با ساختار سه‌پل و جریان نامی ۱۲۵ آمپر، برای کاربردهای صنعتی و تجاری و نصب در تابلوهای برق طراحی شده است.
این مدل به واحد حفاظتی TM220 حرارتی ـ مغناطیسی مجهز است. حفاظت اضافه‌بار آن در محدوده ۸۸ تا ۱۲۵ آمپر قابل تنظیم بوده و حفاظت لحظه‌ای اتصال کوتاه بر اساس ۱۰ برابر جریان نامی عمل می‌کند. قدرت قطع نهایی کلید در ولتاژ ۴۱۵ ولت برابر با ۲۵ کیلوآمپر است.
محصول برند زیمنس (Siemens)
سری SENTRON 3VM1
کلید اتوماتیک کامپکت یا MCCB
سه‌پل، مناسب مدارهای سه‌فاز
جریان نامی ۱۲۵ آمپر
واحد حفاظتی حرارتی ـ مغناطیسی TM220
حفاظت در برابر اضافه‌بار و اتصال کوتاه
محدوده تنظیم حفاظت اضافه‌بار: ۸۸ تا ۱۲۵ آمپر
قدرت قطع نهایی ۲۵ کیلوآمپر در ۴۱۵ ولت
مناسب برای استفاده در تابلوهای برق و مدارهای توزیع، متناسب با شرایط طراحی سیستم
|
مشخصه |
مقدار |
|---|---|
|
برند |
زیمنس (Siemens) |
|
سری محصول |
SENTRON 3VM1 |
|
کد فنی |
3VM1112-3EE32-0AA0 |
|
نوع کلید |
اتوماتیک کامپکت (MCCB) |
|
تعداد پل |
3 پل |
|
جریان نامی (In) |
125 آمپر |
|
واحد حفاظتی |
TM220 |
|
نوع حفاظت |
حرارتی ـ مغناطیسی (LI) |
|
محدوده تنظیم اضافه‌بار (Ir) |
88 تا 125 آمپر |
|
حفاظت لحظه‌ای اتصال کوتاه (Ii) |
10 برابر جریان نامی |
|
قدرت قطع نهایی (Icu) در 240V |
36 کیلوآمپر |
|
قدرت قطع نهایی (Icu) در 415V |
25 کیلوآمپر |
|
قدرت قطع نهایی (Icu) در 440V |
16 کیلوآمپر |
|
قدرت قطع نهایی (Icu) در 500V |
7 کیلوآمپر |
|
قدرت قطع سرویس (Ics) در 415V |
18 کیلوآمپر |
|
ولتاژ عایقی نامی (Ui) |
690 ولت |
|
ولتاژ کاری نامی AC |
500 ولت |
|
ولتاژ کاری DC |
تا 500 ولت |
|
فرکانس |
50/60 هرتز |
|
درجه حفاظت جلوی کلید |
IP40 |
|
ابعاد تقریبی |
130 × 76.2 × 70 میلی‌متر |
|
وزن تقریبی |
1.004 کیلوگرم |
|
طول عمر مکانیکی معمول |
12,000 سیکل |
|
دوام الکتریکی در AC-1، 380/415V |
6,000 سیکل |
|
دمای کاری |
۲۵- تا ۷۰+ درجه سانتی‌گراد |
این کلید می‌تواند در مدارهای توزیع برق و تابلوهای صنعتی، با در نظر گرفتن شرایط شبکه و محاسبات حفاظتی، استفاده شود. برخی از کاربردهای متداول آن عبارت‌اند از:
تابلوهای برق صنعتی و کارگاهی
تابلوهای توزیع برق سه‌فاز
حفاظت خطوط و فیدرهای برق
مدارهای ورودی و خروجی تابلوها
تأسیسات برق تجاری و صنعتی
حفاظت مدارهای تغذیه تجهیزات، در صورت تطابق مشخصات کلید با بار
هنگام انتخاب کلید اتوماتیک، صرفاً توجه به جریان نامی کافی نیست. جریان مصرف‌کننده، ظرفیت کابل، جریان اتصال کوتاه احتمالی و هماهنگی با تجهیزات حفاظتی پایین‌دست باید بررسی شوند.
برای مدل 3VM1112-3EE32-0AA0، مقدار قدرت قطع ۲۵ کیلوآمپر در ولتاژ ۴۱۵ ولت اعلام شده است. بنابراین باید مقدار قدرت قطع متناسب با ولتاژ واقعی محل نصب و سطح اتصال کوتاه شبکه انتخاب شود.
کلید اتوماتیک زیمنس 3VM1112-3EE32-0AA0 چند آمپر است؟ جریان نامی این مدل ۱۲۵ آمپر است.
این کلید چند پل دارد؟ این مدل سه‌پل است و برای مدارهای سه‌فاز کاربرد دارد.
آیا جریان حفاظت اضافه‌بار قابل تنظیم است؟ بله؛ محدوده تنظیم اضافه‌بار آن ۸۸ تا ۱۲۵ آمپر است.
قدرت قطع این کلید در ۴۱۵ ولت چقدر است؟ قدرت قطع نهایی (Icu) برابر با ۲۵ کیلوآمپر است.
واحد حفاظتی کلید چیست؟ این مدل دارای واحد حفاظتی حرارتی ـ مغناطیسی TM220 است.
