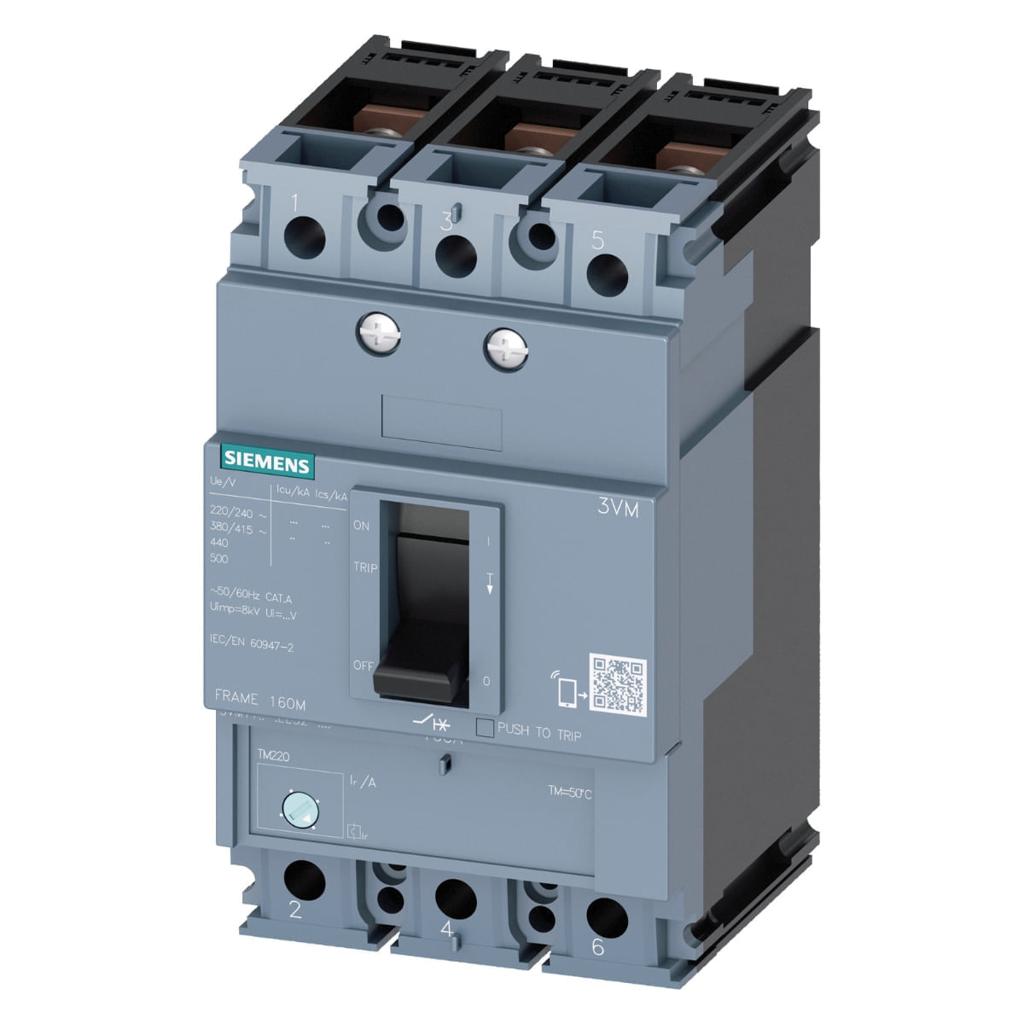

کلید اتوماتیک زیمنس مدل 3VM1150-3EE32-0AA0 یکی از تجهیزات حفاظتی در سیستم‌های توزیع برق است که برای حفاظت خطوط و مدارهای الکتریکی در برابر اضافه‌بار و اتصال کوتاه به کار می‌رود. این محصول از خانواده کلیدهای کمپکت SENTRON شرکت Siemens بوده و با ساختار سه‌پل، برای استفاده در مدارهای سه‌فاز طراحی شده است.
این مدل با جریان نامی 50 آمپر و واحد حفاظتی حرارتی-مغناطیسی TM220، امکان حفاظت از مدار را در شرایط مختلف بار فراهم می‌کند. محدوده تنظیم جریان حفاظت اضافه‌بار آن از 35 تا 50 آمپر است؛ بنابراین می‌توان مقدار تنظیم را با توجه به جریان کاری مدار و الزامات طراحی انتخاب کرد.
قدرت قطع نهایی اتصال کوتاه این کلید در ولتاژ 415 ولت AC برابر با 25 کیلوآمپر است. این مشخصه در انتخاب کلید برای تابلو برق اهمیت زیادی دارد، زیرا ظرفیت قطع باید با جریان اتصال کوتاه احتمالی در محل نصب هماهنگ باشد.
کلید 3VM1150-3EE32-0AA0 برای کاربردهایی مناسب است که مشخصات جریان، سطح اتصال کوتاه و شرایط حفاظتی مدار با ویژگی‌های این مدل مطابقت داشته باشد.
TECHNICAL DATA
|
مشخصات |
مقدار |
|---|---|
|
برند |
Siemens |
|
سری محصول |
SENTRON 3VM1 |
|
کد فنی |
3VM1150-3EE32-0AA0 |
|
نوع تجهیز |
کلید اتوماتیک کمپکت (MCCB) |
|
تعداد پل |
3 پل |
|
جریان نامی (In) |
50 آمپر |
|
فریم کلید |
160 آمپر |
|
واحد حفاظتی |
TM220 |
|
نوع حفاظت |
حرارتی-مغناطیسی LI |
|
تنظیم اضافه‌بار (Ir) |
35 تا 50 آمپر |
|
تنظیم اتصال کوتاه (Ii) |
500 آمپر |
|
قدرت قطع نهایی Icu در 415V AC |
25kA |
|
قدرت قطع نهایی Icu در 240V AC |
36kA |
|
قدرت قطع نهایی Icu در 440V AC |
16kA |
|
قدرت قطع نهایی Icu در 500V AC |
7kA |
|
قدرت قطع سرویس Ics در 415V AC |
18kA |
|
ولتاژ عایقی نامی (Ui) |
800V |
|
ولتاژ کاری AC |
حداکثر 690V |
|
ولتاژ کاری DC |
حداکثر 500V |
|
فرکانس |
50/60Hz |
|
درجه حفاظت قسمت جلویی |
IP40 |
|
عمر مکانیکی معمول |
15,000 سیکل |
|
عمر الکتریکی در AC-1، ولتاژ 380/415V |
6,000 سیکل |
|
ابعاد تقریبی |
130 × 76.2 × 70 میلی‌متر |
|
نوع اتصال |
اتصال از جلو |
مشخصات فوق بر اساس اطلاعات منتشرشده برای کد فنی موردنظر تنظیم شده است.
کلید اتوماتیک 3VM1150-3EE32-0AA0 با برخورداری از سیستم حفاظتی حرارتی-مغناطیسی، برای محافظت از خطوط الکتریکی در شرایط اضافه‌بار و اتصال کوتاه طراحی شده است.
مهم‌ترین ویژگی‌های این محصول عبارت‌اند از:
حفاظت دوگانه: تشخیص اضافه‌بار و اتصال کوتاه به کمک واحد حفاظتی TM220.
قابلیت تنظیم جریان: امکان تنظیم حفاظت اضافه‌بار بین 35 تا 50 آمپر.
ساختار سه‌پل: مناسب برای استفاده در مدارهای سه‌فاز.
قدرت قطع مشخص: ظرفیت قطع نهایی 25 کیلوآمپر در ولتاژ 415 ولت AC.
طراحی کمپکت: مناسب برای نصب در تابلوهای توزیع برق متناسب با ابعاد و الزامات نصب.
قابلیت استفاده در سیستم‌های صنعتی: قابل بررسی برای حفاظت خطوط تغذیه و فیدرهای الکتریکی.
این کلید در بخش‌های مختلف سیستم برق صنعتی و تأسیساتی قابل استفاده است؛ به شرط آنکه جریان مصرف‌کننده و شرایط شبکه با مشخصات فنی آن مطابقت داشته باشد.
تابلوهای توزیع برق
حفاظت خطوط و فیدرهای خروجی تابلوهای توزیع برق سه‌فاز.
کارخانه‌ها و واحدهای صنعتی
حفاظت مدارهای تغذیه تجهیزات و مصرف‌کننده‌های الکتریکی متناسب با ظرفیت کلید.
تأسیسات تجاری و ساختمانی
استفاده در بخش‌های توزیع انرژی و مدارهای سه‌فاز با جریان طراحی مناسب.
کلید اتوماتیک و کنتاکتور دو تجهیز متفاوت در تابلو برق هستند. کلید اتوماتیک علاوه بر امکان قطع مدار، برای حفاظت در برابر اضافه‌بار و اتصال کوتاه استفاده می‌شود؛ اما کنتاکتور عمدتاً برای قطع‌و‌وصل مکرر و کنترل بارهای الکتریکی به کار می‌رود.
در بسیاری از مدارهای صنعتی، این دو تجهیز می‌توانند در کنار یکدیگر استفاده شوند؛ انتخاب و هماهنگی آن‌ها باید بر اساس نوع بار و الزامات حفاظتی صورت گیرد.
کلید اتوماتیک 3VM1150 چند آمپر است؟
این مدل دارای جریان نامی 50 آمپر است و جریان حفاظت اضافه‌بار آن در محدوده 35 تا 50 آمپر تنظیم می‌شود.
قدرت قطع این کلید چقدر است؟
قدرت قطع نهایی اتصال کوتاه آن در ولتاژ 415 ولت AC برابر با 25 کیلوآمپر است.
واحد حفاظتی TM220 چه وظیفه‌ای دارد؟
واحد TM220 از حفاظت حرارتی برای اضافه‌بار و حفاظت مغناطیسی برای اتصال کوتاه استفاده می‌کند.
آیا این مدل برای حفاظت موتور مناسب است؟
استفاده از آن در مدار موتور نیازمند بررسی جریان راه‌اندازی، مشخصات موتور و هماهنگی حفاظتی با کنتاکتور و سایر تجهیزات است. مناسب بودن آن را نمی‌توان تنها بر اساس جریان نامی 50 آمپر تعیین کرد.
کلید اتوماتیک کمپکت زیمنس مدل 3VM1150-3EE32-0AA0 یک تجهیز حفاظتی سه‌پل با جریان نامی 50 آمپر، واحد حفاظتی TM220 و قدرت قطع 25 کیلوآمپر در ولتاژ 415 ولت AC است. قابلیت تنظیم جریان اضافه‌بار در محدوده 35 تا 50 آمپر و حفاظت مغناطیسی ثابت 500 آمپر، از مشخصات اصلی این محصول به شمار می‌روند.
این کلید برای حفاظت خطوط و مدارهای توزیع برق متناسب با مشخصات فنی آن قابل استفاده است. پیش از انتخاب و نصب، باید جریان بار، ظرفیت کابل و سطح اتصال کوتاه شبکه بررسی شود.
