کلید اتوماتیک MCCB مدل EZC100H3030

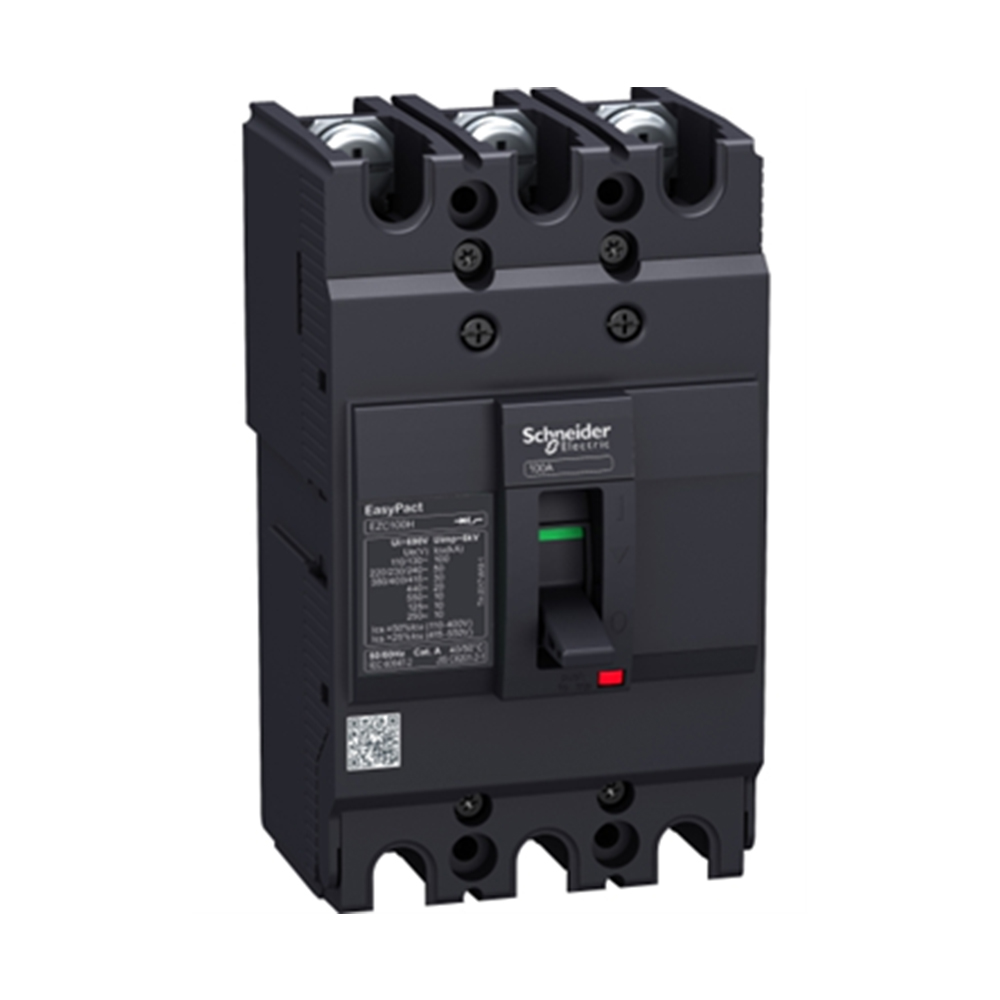

کلید اتوماتیک MCCB اشنایدر مدل EZC100H3030

کلید اتوماتیک MCCB اشنایدر EZC100H3030 یکی از محصولات سری EasyPact EZC100H شرکت Schneider Electric است که برای حفاظت و قطع و وصل مدارهای الکتریکی در سیستم‌های توزیع برق طراحی شده است. این مدل دارای ساختار سه پل (3P) و واحد حفاظتی TM-D حرارتی-مغناطیسی بوده و جریان نامی آن 30 آمپر است.

EZC100H3030 با تشخیص شرایط غیرعادی مانند اضافه‌بار و اتصال کوتاه می‌تواند از تجهیزات و هادی‌های مدار در برابر جریان‌های غیرمجاز محافظت کند. این کلید در رده MCCB یا Molded Case Circuit Breaker قرار می‌گیرد و برای استفاده در تابلوهای برق صنعتی، تجاری و سیستم‌های توزیع مناسب است.

معرفی کلید EZC100H3030

مدل EZC100H3030 بخشی از خانواده کلیدهای کمپکت EasyPact EZC100H اشنایدر است. عدد 30 در بخش پایانی کد محصول نشان‌دهنده جریان نامی 30A واحد حفاظتی این مدل است. این کلید دارای سه پل و سه پل حفاظت‌شده بوده و برای شبکه‌های AC و DC مشخصات کاری تعریف‌شده دارد.

یکی از ویژگی‌های مهم این محصول، استفاده از Trip Unit مدل TM-D با تکنولوژی Thermal-Magnetic است. بخش حرارتی برای حفاظت در برابر اضافه‌بار و بخش مغناطیسی برای حفاظت در برابر جریان‌های شدید ناشی از اتصال کوتاه عمل می‌کند.

مشخصات فنی کلید اشنایدر EZC100H3030

مشخصات فوق از دیتاشیت مدل EZC100H3030 و اطلاعات محصول اشنایدر استخراج شده است.

عملکرد حفاظتی EZC100H3030

کلید EZC100H3030 از یک واحد حفاظتی حرارتی-مغناطیسی استفاده می‌کند. در شرایطی که جریان برای مدت مشخصی از مقدار مجاز بیشتر شود، بخش حرارتی واحد تریپ وارد عمل شده و مدار را در برابر اضافه‌بار محافظت می‌کند.

در صورت ایجاد اتصال کوتاه و افزایش شدید جریان، بخش مغناطیسی مکانیزم حفاظتی باعث قطع سریع مدار می‌شود. به همین دلیل، این کلید می‌تواند برای حفاظت فیدرها، کابل‌ها و تجهیزات متصل به مدار در سیستم‌های توزیع برق مورد استفاده قرار گیرد.

قدرت قطع 30 کیلوآمپر

یکی از مشخصات مهم EZC100H3030، قدرت قطع اتصال کوتاه آن است. طبق اطلاعات فنی، مقدار Icu برابر 30kA در ولتاژهای 380V و 400 تا 415V AC است. این مشخصه نشان‌دهنده توانایی کلید در قطع جریان اتصال کوتاه تا سطح اعلام‌شده در شرایط استاندارد مربوط به ولتاژ و نصب است.

در ولتاژهای دیگر، مقدار قدرت قطع متفاوت است؛ برای مثال مقدار Icu در 440V AC برابر 20kA و در 550V AC برابر 10kA اعلام شده است. بنابراین هنگام انتخاب کلید MCCB، تنها توجه به جریان نامی کافی نیست و باید سطح اتصال کوتاه و ولتاژ واقعی شبکه نیز بررسی شود.

کاربردهای کلید MCCB اشنایدر EZC100H3030

کلید اتوماتیک EZC100H3030 به دلیل ساختار سه‌پل و واحد حفاظتی حرارتی-مغناطیسی می‌تواند در بخش‌های مختلف سیستم توزیع برق استفاده شود، از جمله:

• تابلوهای برق صنعتی
• تابلوهای توزیع برق
• تابلوهای برق ساختمان و تأسیسات
• حفاظت فیدرهای سه‌فاز
• حفاظت کابل‌ها و خطوط خروجی
• تجهیزات و ماشین‌آلات صنعتی
• مدارهای ورودی و خروجی تابلوها
• سیستم‌های توزیع برق AC
• برخی کاربردهای DC مطابق محدوده ولتاژ مجاز محصول

مزایای کلید اتوماتیک اشنایدر EZC100H3030

EZC100H3030 با قرار گرفتن در خانواده EasyPact EZC100H، ترکیبی از طراحی کمپکت، حفاظت حرارتی-مغناطیسی و قابلیت قطع جریان‌های اتصال کوتاه را ارائه می‌دهد. اشنایدر این سری را برای کاربردهای توزیع برق معرفی کرده است.

مهم‌ترین ویژگی‌های این مدل عبارت‌اند از:

• جریان نامی 30 آمپر
• سه پل 3P
• سه پل حفاظت‌شده
• حفاظت حرارتی در برابر اضافه‌بار
• حفاظت مغناطیسی در برابر اتصال کوتاه
• قدرت قطع 30kA در 400/415V AC
• ولتاژ عایقی 690V
• ولتاژ کاری تا 550V AC
• فرکانس کاری 50/60Hz
• طراحی کمپکت MCCB
• مناسب برای مدارهای توزیع برق
• قابلیت ایزولاسیون مطابق IEC 60947-2

تفاوت EZC100H3030 با EZC100H3025

اگر در سایت چند مدل از این خانواده را عرضه می‌کنید، تفاوت اصلی EZC100H3030 با EZC100H3025 در جریان نامی واحد حفاظتی است. مدل EZC100H3025 دارای جریان نامی 25A و مدل EZC100H3030 دارای جریان نامی 30A است؛ هر دو در نسخه 3P3D خانواده EZC100H با قدرت قطع 30kA در 400/415V قرار می‌گیرند.

بنابراین انتخاب بین این دو مدل باید بر اساس جریان طراحی مدار، مشخصات کابل، جریان بار و شرایط اتصال کوتاه انجام شود.

نکات مهم هنگام انتخاب EZC100H3030

برای انتخاب صحیح این کلید در یک تابلو برق، بهتر است پارامترهای زیر بررسی شوند:

1. جریان مصرف‌کننده و جریان طراحی مدار
2. سطح مقطع و ظرفیت جریان‌دهی کابل
3. ولتاژ کاری شبکه
4. جریان اتصال کوتاه احتمالی در محل نصب
5. تعداد پل‌های مورد نیاز
6. شرایط محیطی و دمای محل نصب
7. هماهنگی کلید با سایر تجهیزات حفاظتی تابلو

جریان نامی 30A به‌تنهایی به معنی مناسب بودن کلید برای هر مدار 30 آمپری نیست و انتخاب نهایی باید بر اساس طراحی واقعی سیستم برق انجام شود.

جمع‌بندی

کلید اتوماتیک MCCB اشنایدر EZC100H3030 یک کلید کمپکت سه‌پل از خانواده EasyPact EZC100H است که به واحد حفاظتی TM-D حرارتی-مغناطیسی مجهز شده و جریان نامی آن 30 آمپر است. این مدل برای حفاظت مدارهای توزیع در برابر اضافه‌بار و اتصال کوتاه طراحی شده و قدرت قطع آن در ولتاژ 400 تا 415 ولت AC برابر 30kA است.

این محصول می‌تواند در تابلوهای برق صنعتی، تابلوهای توزیع، فیدرهای سه‌فاز و تجهیزات الکتریکی مورد استفاده قرار گیرد؛ البته انتخاب نهایی باید با توجه به مشخصات کامل شبکه و شرایط نصب انجام شود.
