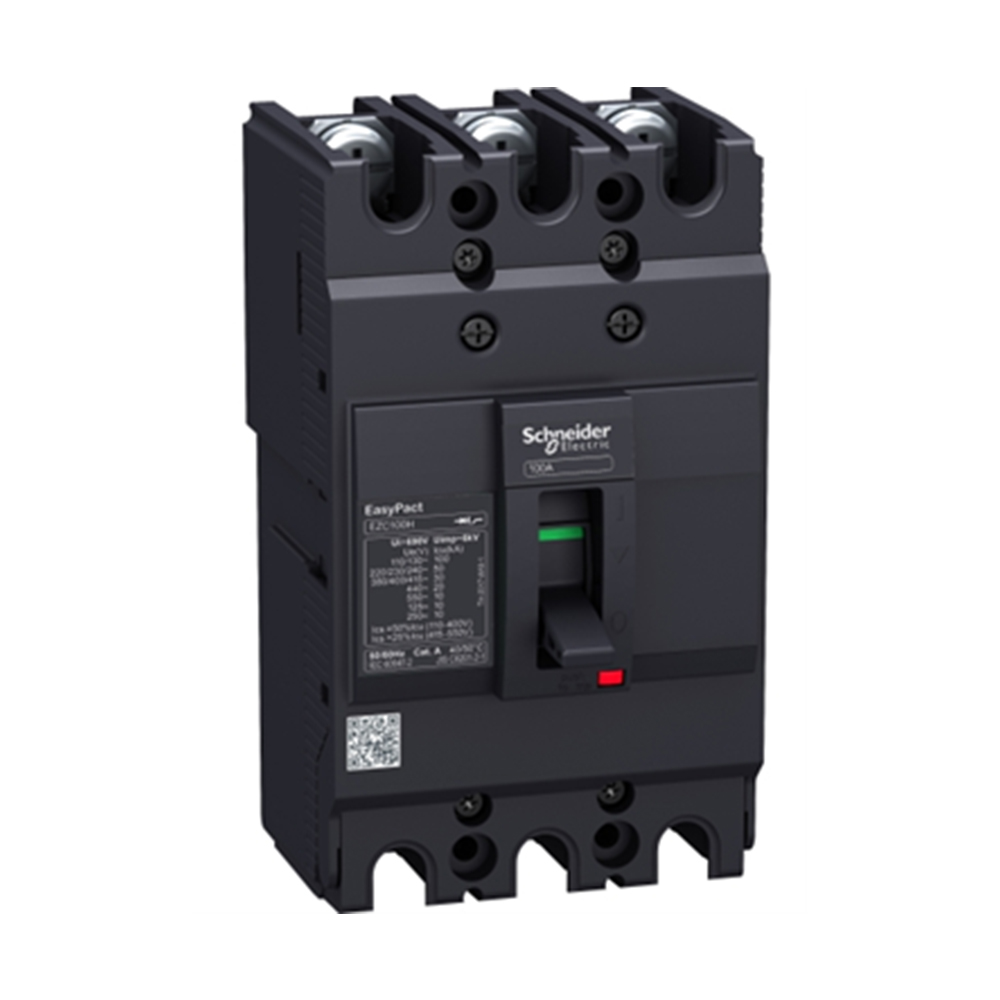

کلید اتوماتیک MCCB مدل EZC250H3125

کلید اتوماتیک MCCB اشنایدر مدل EZC250H3125

کلید اتوماتیک MCCB اشنایدر EZC250H3125 یکی از کلیدهای کمپکت قدرتمند سری EasyPact EZC250H شرکت Schneider Electric است که برای حفاظت و قطع‌و‌وصل مدارهای الکتریکی در سیستم‌های توزیع برق مورد استفاده قرار می‌گیرد. این مدل با جریان نامی 125 آمپر، سه پل (3P3D) و واحد حفاظتی TM-D حرارتی-مغناطیسی، برای حفاظت مدار در برابر اضافه‌بار و اتصال کوتاه طراحی شده است.

یکی از ویژگی‌های مهم EZC250H3125، قدرت قطع بالای آن است. این کلید در ولتاژ 400 تا 415 ولت AC دارای قدرت قطع نهایی Icu برابر 36kA است و به همین دلیل می‌تواند در مدارهای توزیع برق که سطح جریان اتصال کوتاه قابل توجهی دارند مورد استفاده قرار گیرد. Schneider Electric این مدل را به‌عنوان یک کلید EasyPact EZC250H، تریپ TM-D، 125A و 3P3D معرفی کرده است.

معرفی کلید MCCB اشنایدر EZC250H3125

کلیدهای MCCB یا Moulded Case Circuit Breaker برای حفاظت مدارهای قدرت و توزیع برق در جریان‌های بالاتر از محدوده معمول کلیدهای مینیاتوری طراحی می‌شوند. مدل EZC250H3125 نیز در همین گروه قرار دارد و با ساختار سه‌پل، برای استفاده در تابلوهای برق صنعتی، تجاری و تأسیسات توزیع انرژی گزینه‌ای کاربردی محسوب می‌شود.

واحد حفاظتی TM-D این کلید از دو عملکرد اصلی برای حفاظت مدار استفاده می‌کند:

• حفاظت حرارتی: عملکرد در برابر اضافه‌بار و افزایش بیش از حد جریان
• حفاظت مغناطیسی: عملکرد سریع در برابر جریان‌های شدید ناشی از اتصال کوتاه

این ترکیب باعث می‌شود کلید بتواند در شرایط غیرعادی، مدار را از منبع تغذیه جدا کرده و از کابل‌ها، تجهیزات و سایر اجزای سیستم الکتریکی محافظت کند.

مشخصات فنی کلید اشنایدر EZC250H3125

مشخصات بالا برای رفرنس EZC250H3125 از اطلاعات فنی Schneider Electric و دیتاشیت محصول استخراج شده است.

قدرت قطع 36kA در EZC250H3125

یکی از مهم‌ترین پارامترها هنگام انتخاب یک کلید MCCB، قدرت قطع اتصال کوتاه (Icu) است. در مدل EZC250H3125، قدرت قطع نهایی در ولتاژهای 380V و 400 تا 415V AC برابر 36kA اعلام شده است.

این مقدار نشان می‌دهد که کلید برای کاربردهایی طراحی شده که در آن احتمال وقوع جریان اتصال کوتاه قابل توجه وجود دارد. البته انتخاب نهایی کلید باید بر اساس محاسبه جریان اتصال کوتاه واقعی شبکه و شرایط نصب انجام شود.

مقدار Icu این مدل در ولتاژهای مختلف به شکل زیر است:

ظرفیت قطع سرویس Ics

ظرفیت قطع سرویس Ics نیز با توجه به ولتاژ شبکه متفاوت است. برای ولتاژ 400/415V AC مقدار Ics برابر 18kA و برای 440V AC برابر 12.5kA اعلام شده است.

حفاظت حرارتی و مغناطیسی TM-D

EZC250H3125 به واحد تریپ TM-D مجهز است. این واحد حفاظتی، حفاظت در برابر اضافه‌بار و اتصال کوتاه را در یک ساختار واحد فراهم می‌کند.

در زمان افزایش تدریجی جریان و ایجاد اضافه‌بار، بخش حرارتی تریپ وظیفه قطع مدار را بر عهده دارد. در مقابل، در صورت ایجاد جریان بسیار زیاد و ناگهانی ناشی از اتصال کوتاه، بخش مغناطیسی می‌تواند با سرعت بیشتری فرمان قطع را صادر کند.

به همین دلیل، استفاده از کلید اتوماتیک اشنایدر EZC250H3125 می‌تواند به افزایش سطح حفاظت کابل‌ها و تجهیزات متصل به مدار کمک کند.

کاربردهای کلید MCCB اشنایدر EZC250H3125

این کلید برای کاربردهای مختلف در سیستم‌های توزیع برق قابل استفاده است، از جمله:

• تابلوهای توزیع برق صنعتی
• تابلوهای برق تجاری و ساختمانی
• فیدرهای ورودی و خروجی تابلو
• حفاظت کابل‌های قدرت
• مدارهای توزیع انرژی
• ماشین‌آلات و تجهیزات صنعتی
• موتورخانه‌ها و تأسیسات الکتریکی
• خطوط تولید
• تابلوهای برق کارخانه‌ها
• تجهیزات و سیستم‌های قدرت
• مدارهای AC و برخی کاربردهای DC مطابق مشخصات فنی

کاربرد اصلی سری EasyPact EZC250H در منابع Schneider Electric، Distribution یا توزیع برق عنوان شده است.

مزایای کلید اتوماتیک اشنایدر EZC250H3125

مهم‌ترین ویژگی‌های این مدل عبارت‌اند از:

• جریان نامی 125 آمپر
• ساختار سه پل 3P3D
• تریپ حرارتی-مغناطیسی TM-D
• قدرت قطع 36kA در 400/415V AC
• قدرت قطع 25kA در 440V AC
• ولتاژ عایقی 690V AC
• ولتاژ ضربه قابل تحمل 6kV
• حفاظت در برابر اضافه‌بار
• حفاظت در برابر اتصال کوتاه
• قابلیت استفاده در سیستم‌های AC و DC مطابق محدوده مشخصات
• قابلیت استفاده برای ایزولاسیون مدار
• طراحی ثابت و مناسب نصب در تابلو
• انطباق با استاندارد IEC 60947-2

ابعاد و ساختار فیزیکی

طبق اطلاعات فنی ارائه‌شده برای این رفرنس، ساختار ثابت کلید دارای ابعاد تقریبی 105 میلی‌متر عرض، 165 میلی‌متر ارتفاع و 60 میلی‌متر عمق است. کلید به‌صورت ثابت نصب می‌شود و اتصال ورودی و خروجی آن از سمت جلو انجام می‌گیرد.

تفاوت EZC250H3125 با EZC250F و EZC250N

سری EZC250 در چند سطح قدرت قطع عرضه می‌شود. در کدگذاری خانواده EZC250، مدل‌های F، N و H دارای سطوح متفاوتی از قدرت قطع هستند. در کاتالوگ Schneider Electric، مدل EZC250F3125 با قدرت قطع 18kA، مدل EZC250N3125 با قدرت قطع 25kA و مدل EZC250H3125 با قدرت قطع 36kA در 400/415V AC معرفی شده‌اند.

بنابراین هنگام انتخاب بین این مدل‌ها، تنها جریان نامی 125 آمپر ملاک نیست و باید جریان اتصال کوتاه احتمالی شبکه و قدرت قطع مورد نیاز مدار نیز بررسی شود.

نکات مهم هنگام انتخاب EZC250H3125

پیش از خرید یا نصب این کلید بهتر است موارد زیر بررسی شوند:

1. جریان کاری واقعی مدار با جریان نامی 125A مطابقت داشته باشد.
2. جریان اتصال کوتاه احتمالی محل نصب با قدرت قطع کلید مقایسه شود.
3. سطح مقطع کابل و نحوه نصب آن با جریان عبوری هماهنگ باشد.
4. ولتاژ کاری شبکه در محدوده مجاز کلید قرار داشته باشد.
5. شرایط محیطی و دمای محل نصب در نظر گرفته شود.
6. هماهنگی حفاظتی کلید با سایر تجهیزات تابلو بررسی شود.

انتخاب نهایی تجهیزات حفاظتی باید بر اساس مشخصات واقعی شبکه و طراحی سیستم برق انجام شود.

جمع‌بندی

کلید اتوماتیک MCCB اشنایدر EZC250H3125 یک کلید کمپکت 125 آمپر، سه‌پل 3P3D از سری EasyPact EZC250H است که به واحد حفاظتی TM-D حرارتی-مغناطیسی مجهز شده است. این کلید برای حفاظت مدارهای توزیع در برابر اضافه‌بار و اتصال کوتاه طراحی شده و در ولتاژ 400 تا 415 ولت AC دارای قدرت قطع 36kA است. همچنین با ولتاژ عایقی 690V و قابلیت کار در محدوده‌های مشخص AC و DC، برای استفاده در انواع تابلوهای توزیع و مدارهای قدرت کاربرد دارد.
