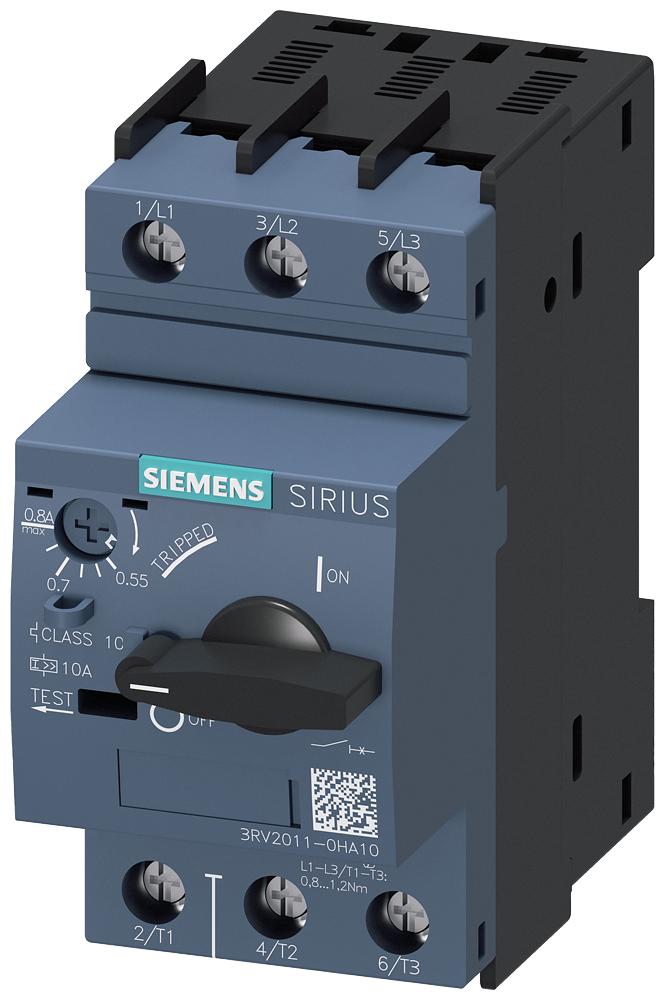

کلید حرارتی Siemens 3RV2011-0HA10 از سری SIRIUS 3RV2، برای حفاظت موتورهای الکتریکی در برابر اضافه‌بار و اتصال کوتاه استفاده می‌شود.
این مدل از خانواده کلیدهای محافظ موتور سه‌پل زیمنس است و برای استفاده در مدارهای راه‌اندازی و تابلوهای برق صنعتی طراحی شده است.
برند
Siemens (زیمنس)
سری محصول
SIRIUS 3RV2
کد فنی
3RV2011-0HA10
نوع تجهیز
کلید محافظ موتور (MPCB)
سایز بدنه
S00
تعداد پل
۳ پل
رنج تنظیم حرارتی
۰٫۵۵ تا ۰٫۸ آمپر
جریان نامی پیوسته
۰٫۸ آمپر
آستانه قطع مغناطیسی
۱۰ آمپر
کلاس تریپ
Class 10
ولتاژ کاری نامی
۶۹۰ ولت AC
فرکانس
۵۰/۶۰ هرتز
قدرت قطع اتصال کوتاه Icu
۱۰۰ کیلوآمپر در ۲۴۰، ۴۰۰، ۵۰۰ و ۶۹۰ ولت AC
قدرت قطع سرویس Ics
۱۰۰ کیلوآمپر در ولتاژهای ذکرشده
نوع ترمینال
پیچی
درجه حفاظت
IP20
عرض
۴۵ میلی‌متر
ارتفاع
۹۷ میلی‌متر
عمق
۹۷ میلی‌متر
وزن تقریبی
۰٫۲۷۵ کیلوگرم
کشور سازنده درج‌شده
آلمان
وضعیت محصول در کاتالوگ
فعال (Active)
منبع: کاتالوگ رسمی زیمنس و دیتاشیت محصول.
|
ولتاژ سه‌فاز |
توان کاری AC-3 |
|---|---|
|
۲۳۰ ولت |
۰٫۱۲ کیلووات |
|
۴۰۰ ولت |
۰٫۱۸ کیلووات |
|
۵۰۰ ولت |
۰٫۲۵ کیلووات |
|
۶۹۰ ولت |
۰٫۳۷ کیلووات |
این مقادیر توان کاری اعلام‌شده برای شرایط AC-3 هستند. انتخاب نهایی باید با جریان پلاک موتور و شرایط واقعی راه‌اندازی تطبیق داده شود.
حفاظت حرارتی (Overload)
در صورت اضافه‌بار موتور، با تأخیر متناسب با شدت جریان، مدار را قطع می‌کند. محدوده تنظیم این مدل ۰٫۵۵ تا ۰٫۸ آمپر است.
حفاظت مغناطیسی (Short Circuit)
برای قطع سریع جریان اتصال کوتاه، با آستانه قطع لحظه‌ای ۱۰ آمپر.
حساسیت به قطع فاز
این مدل قابلیت تشخیص اختلال قطع فاز را برای حفاظت موتور دارد.
تنظیم جریان از طریق پیچ تنظیم روی کلید انجام می‌شود.
حداقل مقدار: ۰٫۵۵ آمپر
حداکثر مقدار: ۰٫۸ آمپر
جریان تنظیمی باید با جریان نامی موتور و دستورالعمل سازنده هماهنگ باشد.
مثلاً اگر جریان نامی موتور ۰٫۷ آمپر باشد، می‌توان مقدار تنظیم را در محدوده مجاز و با توجه به شرایط کار موتور تعیین کرد.
مدار قدرت: سه پل ورودی و خروجی برای موتور سه‌فاز
اتصال سیم‌ها: ترمینال پیچی
نصب: ریل DIN استاندارد ۳۵ میلی‌متری یا نصب پیچی
امکان استفاده از تجهیزات جانبی سازگار برای اتصال به کنتاکتور و مدار فرمان
این مدل کنتاکت کمکی داخلی ندارد؛ در صورت نیاز به سیگنال وضعیت یا خطا، باید تجهیزات جانبی سازگار به‌صورت جداگانه انتخاب شوند.
|
مشخصه |
3RV2011-0GA10 |
3RV2011-0HA10 |
|---|---|---|
|
رنج جریان |
۰٫۴۵–۰٫۶۳ A |
۰٫۵۵–۰٫۸ A |
|
جریان قطع مغناطیسی |
۸٫۲ A |
۱۰ A |
|
سایز |
S00 |
S00 |
|
تعداد پل |
۳ |
۳ |
|
کلاس تریپ |
۱۰ |
۱۰ |
بنابراین تفاوت اصلی این دو مدل، محدوده تنظیم جریان و آستانه قطع مغناطیسی است.
جمع‌بندی: کلید حرارتی زیمنس 3RV2011-0HA10 دارای رنج تنظیم ۰٫۵۵ تا ۰٫۸ آمپر، قطع مغناطیسی ۱۰ آمپر، کلاس ۱۰ و بدنه S00 است و برای حفاظت موتورهای کوچک با جریان متناسب کاربرد دارد.
