| برند | Siemens (زیمنس) |
| سری | SIRIUS 3RV2 |
| شماره فنی | 3RV2011-1KA10 |
| نوع | کلید حرارتی / محافظ موتور |
| تعداد پل | 3 پل |
| سایز فریم | S00 |
| رنج تنظیم جریان حرارتی | 9 تا 12.5 آمپر |
| جریان قطع مغناطیسی لحظه‌ای | 163 آمپر |
| کلاس قطع | CLASS 10 |
| ولتاژ کاری | تا 690 ولت AC |
| فرکانس | 50/60 هرتز |
| نوع ترمینال | پیچی |
| تشخیص قطع فاز | دارد |
| تشخیص خطای زمین | ندارد |
| کنتاکت کمکی داخلی | ندارد؛ قابل افزودن به‌صورت متعلقات |
منابع: کاتالوگ رسمی و دیتاشیت زیمنس.
حفاظت اضافه‌بار: رهاساز حرارتی با جریان تنظیم‌شده متناسب با موتور عمل می‌کند.
حفاظت اتصال کوتاه: رهاساز مغناطیسی برای قطع سریع جریان‌های اتصال کوتاه به‌کار می‌رود.
حفاظت قطع فاز: قابلیت تشخیص قطع فاز دارد.
Class 10: دارای کلاس قطع 10 است.
|
ولتاژ |
توان نامی موتور |
|---|---|
|
230 V |
3 kW |
|
400 V |
5.5 kW |
|
500 V |
7.5 kW |
|
690 V |
7.5 kW |
این مقادیر مربوط به کاربری AC-3 هستند. توان قابل استفاده در عمل به جریان پلاک موتور و شرایط راه‌اندازی وابسته است.
|
ولتاژ AC |
Icu – حداکثر ظرفیت قطع |
Ics – ظرفیت قطع کاری |
|---|---|---|
|
240 V |
100 kA |
100 kA |
|
400 V |
100 kA |
100 kA |
|
500 V |
42 kA |
42 kA |
|
690 V |
6 kA |
4 kA |
|
مشخصه |
مقدار |
|---|---|
|
ارتفاع |
97 میلی‌متر |
|
عرض |
45 میلی‌متر |
|
عمق |
97 میلی‌متر |
|
وزن خالص |
حدود 0.35 کیلوگرم |
|
نصب |
ریل DIN 35 میلی‌متری یا پیچ |
|
دمای کارکرد |
حدود −20 تا +60 درجه سانتی‌گراد |
ورودی برق سه‌فاز: 1/L1، 3/L2، 5/L3
خروجی به موتور: 2/T1، 4/T2، 6/T3
رنج تنظیم حرارتی این مدل 9 تا 12.5 آمپر است. مقدار تنظیم را بر اساس جریان نامی درج‌شده روی پلاک موتور و دستورالعمل سازنده انتخاب کنید؛ تنظیم نادرست می‌تواند باعث قطع بی‌مورد یا حفاظت ناکافی شود.
|
مدل |
رنج حرارتی |
قطع مغناطیسی |
|---|---|---|
|
3RV2011-1JA10 |
7–10 A |
130 A |
|

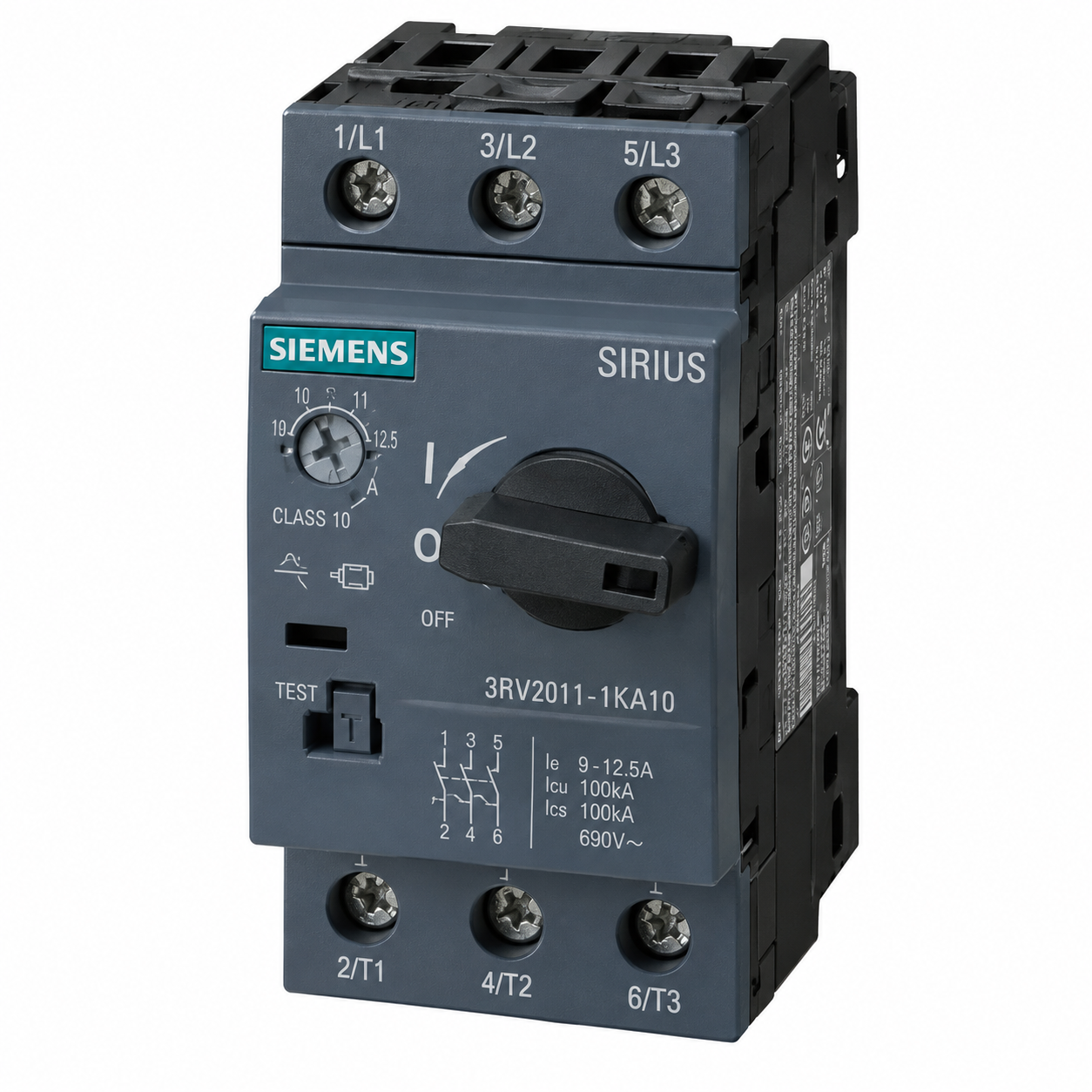

3RV2011-1KA10 |
9–12.5 A |
163 A |
خلاصه: مدل 3RV2011-1KA10 کلید محافظ موتور سه‌پل سایز S00 با رنج تنظیم 9–12.5 آمپر، جریان قطع مغناطیسی 163 آمپر و کلاس قطع 10 است.
