| برند | Siemens (زیمنس) |
| سری | SIRIUS 3RV2 |

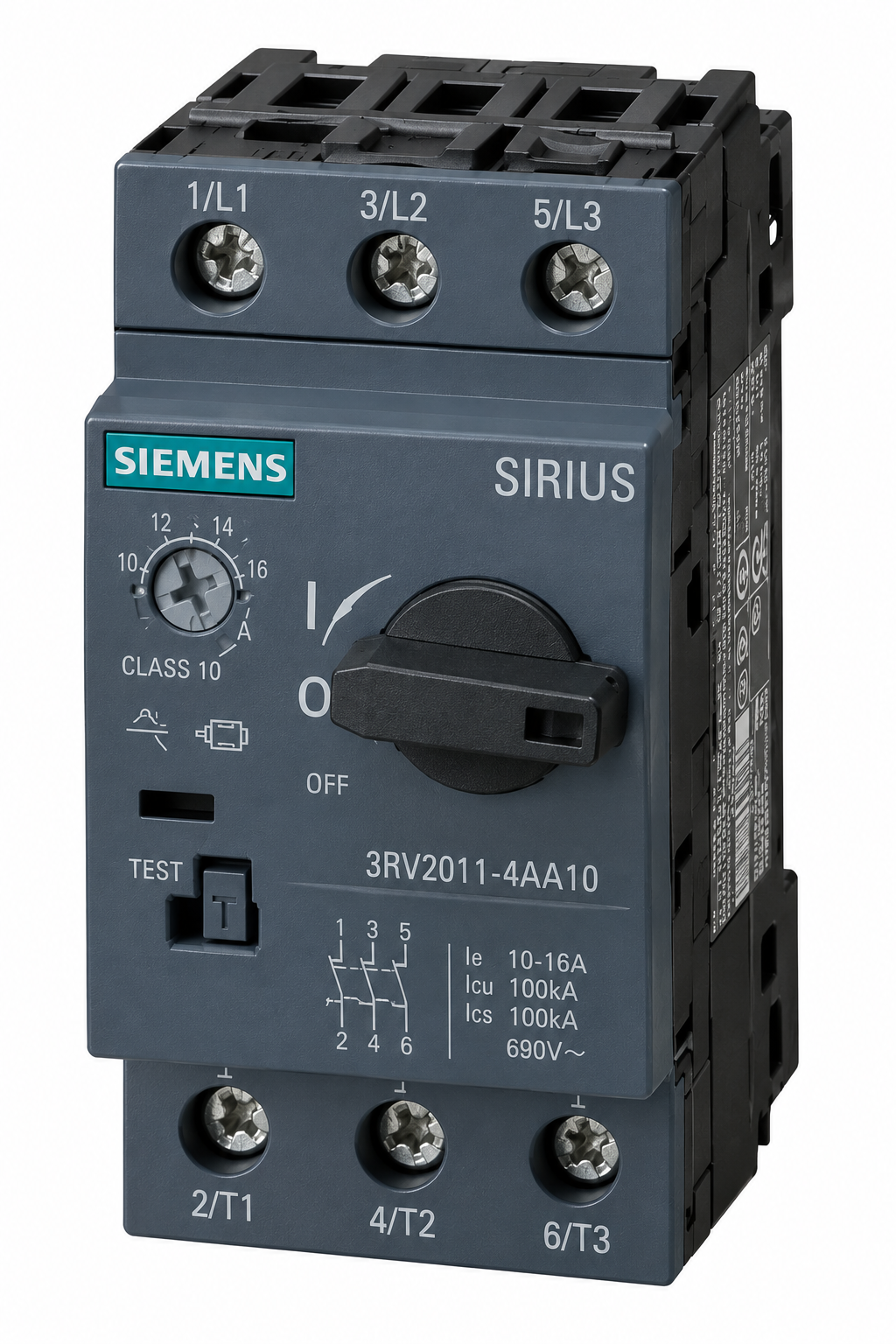

| شماره فنی | 3RV2011-4AA10 |
| نوع تجهیز | کلید حرارتی / محافظ موتور |
| تعداد پل | 3 پل |
| سایز فریم | S00 |
| رنج تنظیم جریان حرارتی | 10 تا 16 آمپر |
| جریان قطع مغناطیسی | 208 آمپر |
| کلاس قطع | Class 10 |
| ولتاژ کاری نامی | تا 690 ولت AC |
| فرکانس | 50/60 هرتز |
| ترمینال قدرت | پیچی |
| درجه حفاظت | IP20 |
| تشخیص قطع فاز | دارد |
| تشخیص خطای زمین | ندارد |
| قابلیت نصب کنتاکت کمکی | دارد؛ کنتاکت کمکی جداگانه تهیه می‌شود |
مشخصات اصلی از دیتاشیت رسمی زیمنس.
این کلید برای حفاظت مدار موتور در برابر اضافه‌بار و اتصال کوتاه استفاده می‌شود:
حفاظت اضافه‌بار: رهاساز حرارتی با توجه به جریان تنظیم‌شده عمل می‌کند.
حفاظت اتصال کوتاه: رهاساز مغناطیسی با مقدار پاسخ لحظه‌ای 208 آمپر مشخص شده است.
تشخیص قطع فاز: قابلیت تشخیص قطع فاز دارد.
کلاس قطع: Class 10.
|
ولتاژ |
توان نامی موتور |
|---|---|
|
230 V |
4 kW |
|
400 V |
7.5 kW |
|
500 V |
7.5 kW |
|
690 V |
11 kW |
این مقادیر مربوط به کاربری AC-3 هستند. انتخاب نهایی باید بر اساس جریان درج‌شده روی پلاک موتور، شرایط راه‌اندازی و دستورالعمل سازنده انجام شود.
ظرفیت قطع به ولتاژ شبکه و شرایط آزمون بستگی دارد. مقادیر ظرفیت قطع کاری (Ics) درج‌شده در دیتاشیت:
|
ولتاژ AC |
Ics |
|---|---|
|
240 V |
100 kA |
|
400 V |
30 kA |
|
500 V |
5 kA |
|
مشخصه |
مقدار |
|---|---|
|
ارتفاع |
97 میلی‌متر |
|
عرض |
45 میلی‌متر |
|
عمق |
97 میلی‌متر |
|
وزن خالص |
حدود 355 گرم |
|
نصب |
ریل DIN استاندارد 35 میلی‌متری یا پیچ |
|
دمای کارکرد |
−20 تا +60 درجه سانتی‌گراد |
ورودی برق سه‌فاز: 1/L1، 3/L2، 5/L3
خروجی به موتور: 2/T1، 4/T2، 6/T3
رنج تنظیم جریان حرارتی این مدل 10 تا 16 آمپر است. جریان تنظیمی را بر اساس جریان نامی درج‌شده روی پلاک موتور و دستورالعمل سازنده تعیین کنید. این کلید برای موتوری که جریان نامی آن خارج از این محدوده است، انتخاب مناسبی نیست مگر آنکه سازنده و طراحی حفاظتی سیستم راهکار مشخصی ارائه کرده باشند.
|
مدل |
رنج حرارتی |
قطع مغناطیسی |
|---|---|---|
|
3RV2011-1JA10 |
7–10 A |
130 A |
|
3RV2011-4AA10 |
10–16 A |
208 A |
خلاصه: مدل 3RV2011-4AA10 یک کلید محافظ موتور سه‌پل سایز S00 با رنج جریان 10–16 آمپر، جریان قطع مغناطیسی 208 آمپر و کلاس قطع 10 است.
